2.4寸65K彩色显示屏LCD模块240×320像素 SPI通信

SPI接口，内置ILI9341驱动芯片，可接入Raspberry Pi / VisionFive2 / Arduino / STM32等主控板
价格
原价
型号
2.4inch LCD Module
SKU
18366
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.4" TFT 2" IPS 1.9" IPS 1.83" IPS 1.8" TFT 1.69" IPS 1.54" IPS 1.5" IPS 1.47" IPS 1.3" IPS 1.28" IPS 1.28" IPS (带触摸) 1.14" IPS 0.96" IPS 0.85" IPS
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

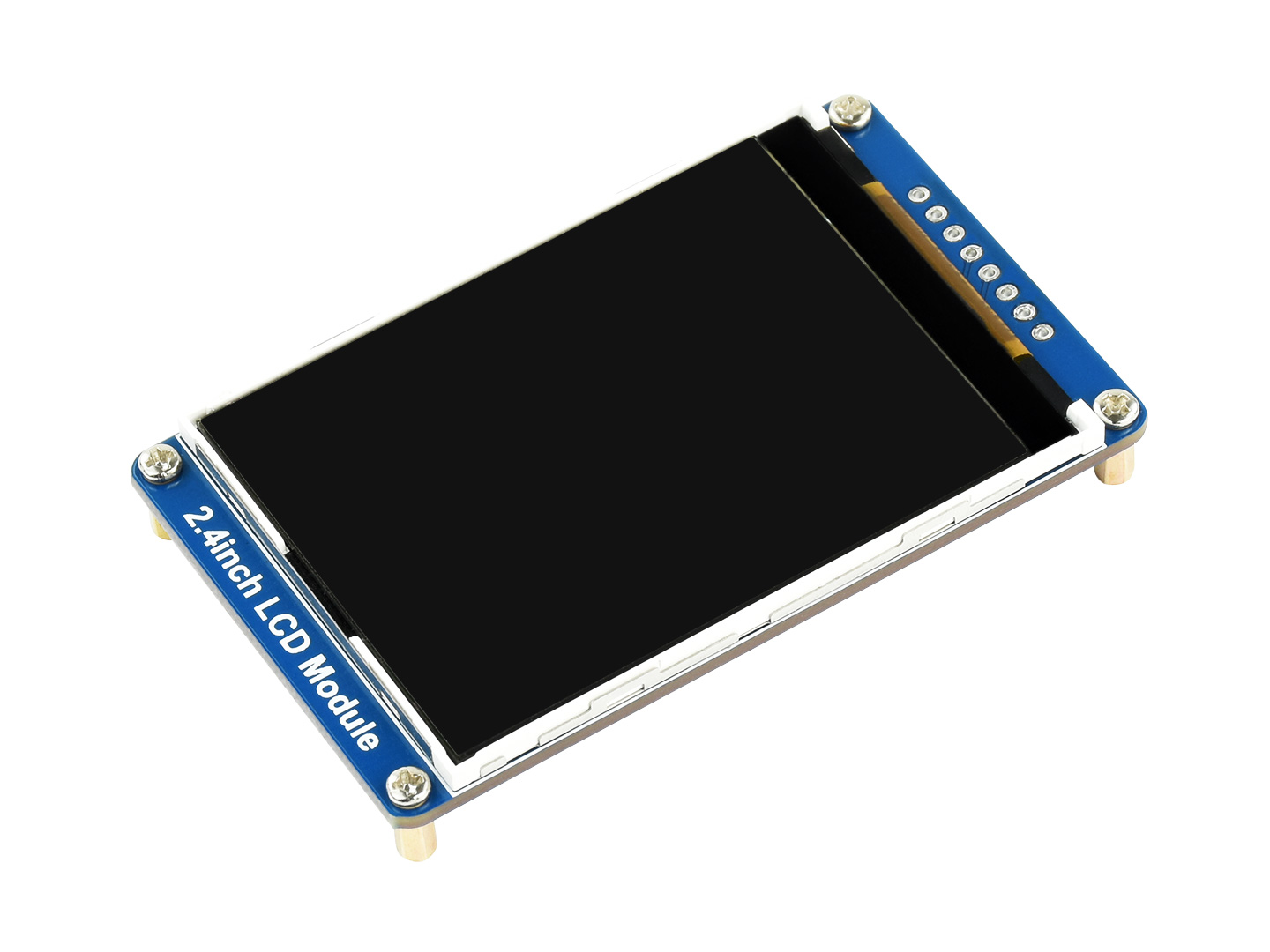

2.4英寸LCD扩展板

2.4英寸 LCD扩展板

内置ILI9341驱动芯片，使用SPI接口通信

提供树莓派、VisionFive2、Arduino、STM32等例程资料
  • 尺寸 2.4英寸
  • 分辨率 240 × 320
  • 显示颜色 65K彩色
  • 通信接口 SPI
  • 驱动芯片 ILI9341

我的特点


  • 240 × 320分辨率，65K彩色，能清晰地显示彩色图片
  • 使用SPI控制，确保不会占用太多接口引脚资源，可接入Raspberry Pi/
    VisionFive2/Arduino/STM32等主控板
  • 提供完善的配套资料手册(Raspberry Pi/VisionFive2/Arduino/STM32
    等示例程序)

我的参数


工作电压 3.3V/5V 分辨率 240 × 320pixels
通信接口 4-wire SPI 显示尺寸 36.72 × 48.96mm
显示面板 TFT 像素大小 0.153 × 0.153mm
控制芯片 ILI9341 产品尺寸 70.50 × 43.30mm

SPI控制接口


可接入Raspberry Pi/VisionFive2/Arduino/STM32等主控板

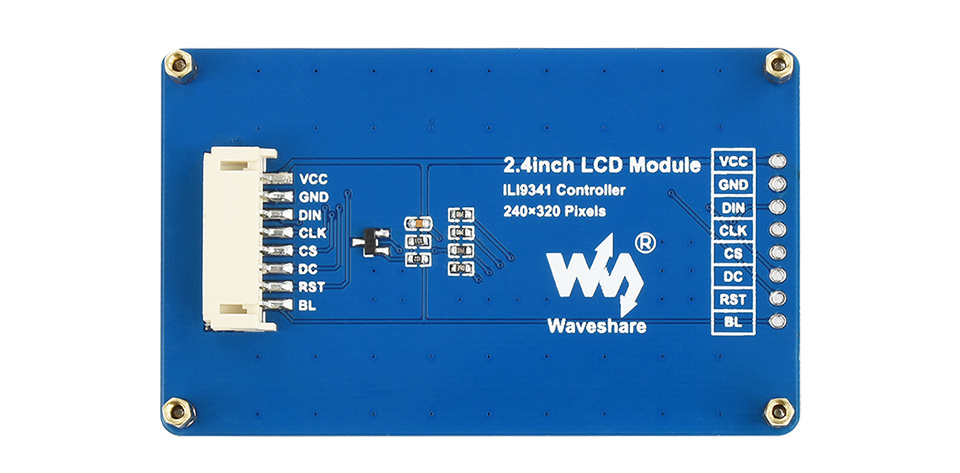

2.4英寸LCD扩展板SPI控制接口说明
VCC 电源正(3.3V/5V电源输入)
GND 电源地
DIN SPI数据输入
CLK SPI时钟信号输入
CS 片选，低电平有效
DC 数据/命令，低电平表示命令，高电平表示数据
RST 复位，低电平有效
BL 背光

硬件连接


接入Raspberry Pi主板

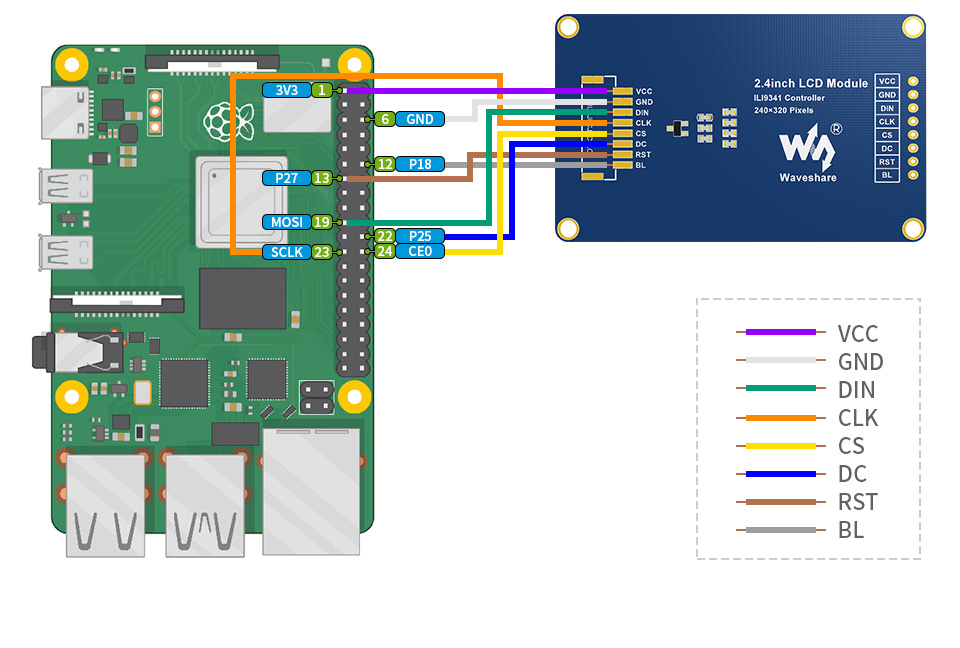

2.4英寸LCD扩展板接入Raspberry Pi主板

接入Arduino主板

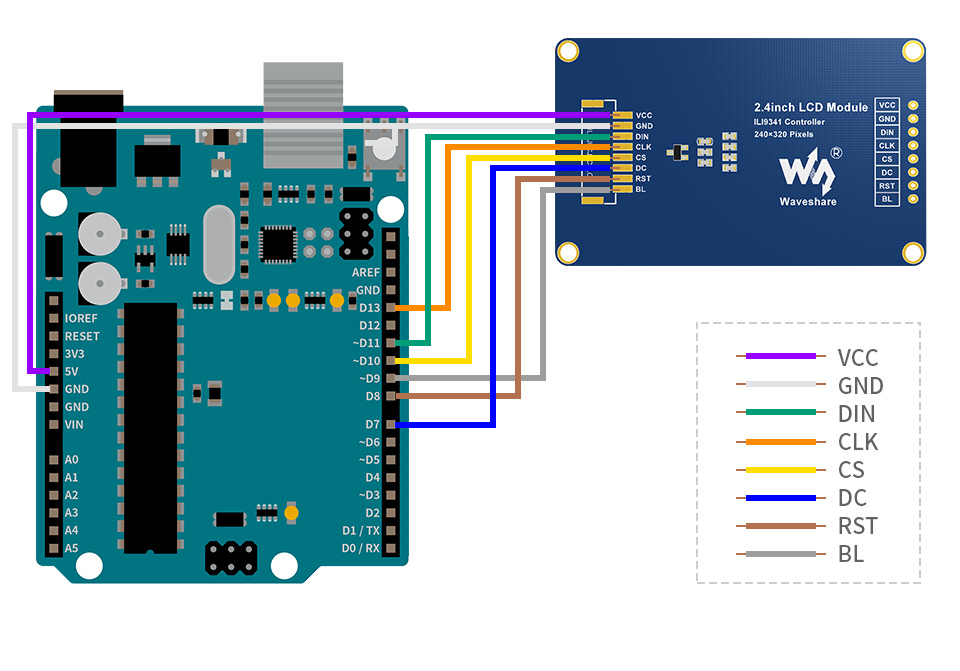

2.4英寸LCD扩展板接入Arduino主板

使用示例

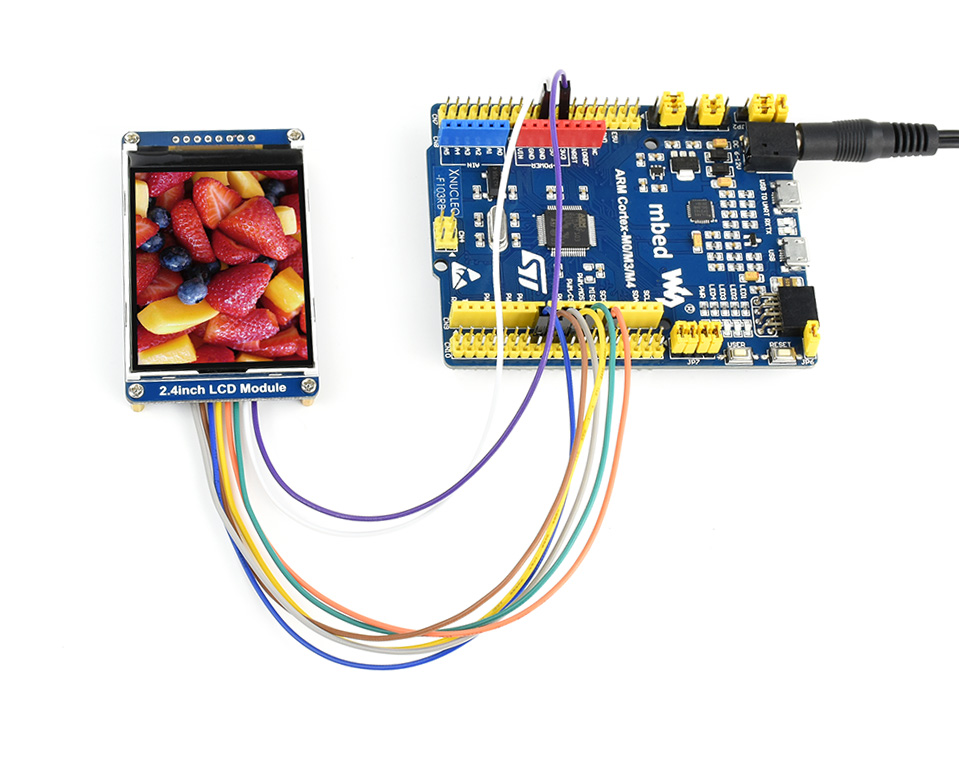

2.4英寸LCD扩展板使用示例

我的尺寸

2.4英寸LCD扩展板尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
