2.8 英寸 触摸 LCD 带扩展板

内置 ST7789T3 驱动芯片和 CST328 电容触控芯片

提供树莓派、ESP32S3、Pico、Arduino 等例程资料

2.8 英寸触摸 LCD 扩展板
  • 尺寸 2.8 英寸
  • 分辨率 240 × 320
  • 显示颜色 262K 彩色
  • 显示面板 面板
  • 显示芯片 ST7789T3
  • 显示接口 SPI
  • 触摸芯片 CST328
  • 触摸接口 I2C

产品特点

  • 240 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
  • 触摸屏透过率高，响应快，寿命长
  • 内置 ST7789T3 驱动芯片和 CST328 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
  • 引出 LCD 控制接口，可以选择 13PIN 端子接口或 18PIN 的 FPC 插槽接入显示屏
  • 板载电平转换芯片，支持 3.3V/5V 两种工作电平
  • 提供树莓派、ESP32、Pico、Arduino 等例程资料

产品参数

工作电压 3.3V / 5V 分辨率 240 × 320 像素
显示芯片 ST7789T3 触摸芯片 CST328
显示接口 4-wire SPI 触摸接口 I2C
显示面板 TFT 触摸类型 电容感应式
像素间距 0.18 × 0.18mm 触控点数 5 点触控
显示尺寸 43.20 × 57.60 mm 产品尺寸 50.54 × 73.06 mm

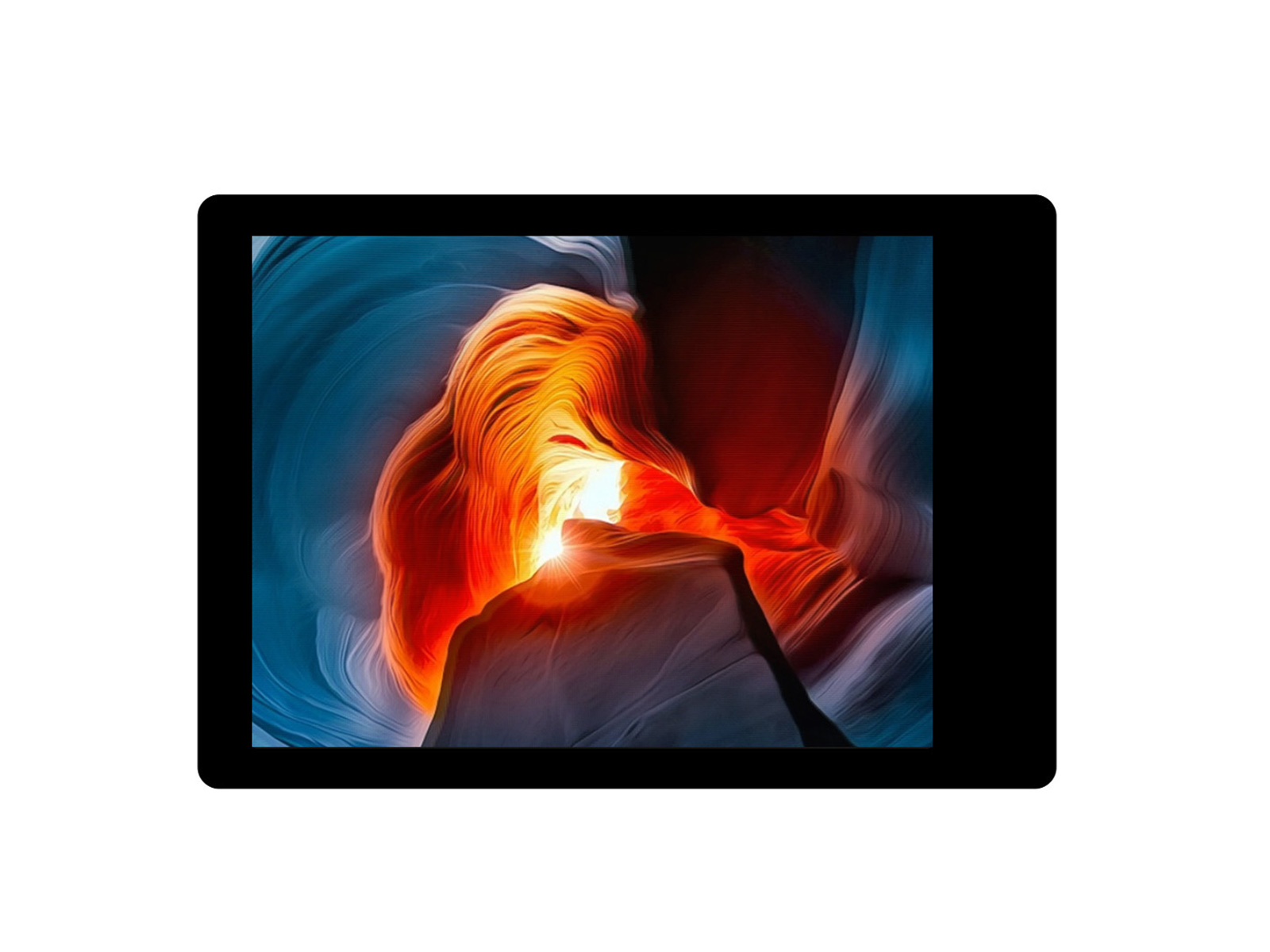

2.8 英寸触控显示屏

内置 ST7789T3 驱动芯片和 CST328 电容触控芯片，支持 5 点触控

2.8 英寸触摸 LCD 扩展板介绍ST7789T3 驱动芯片和 CST328 电容触控芯片

支持 3.3V/5V 两种工作电平

板载电平转换芯片，兼容 3.3V/5V 两种工作电平

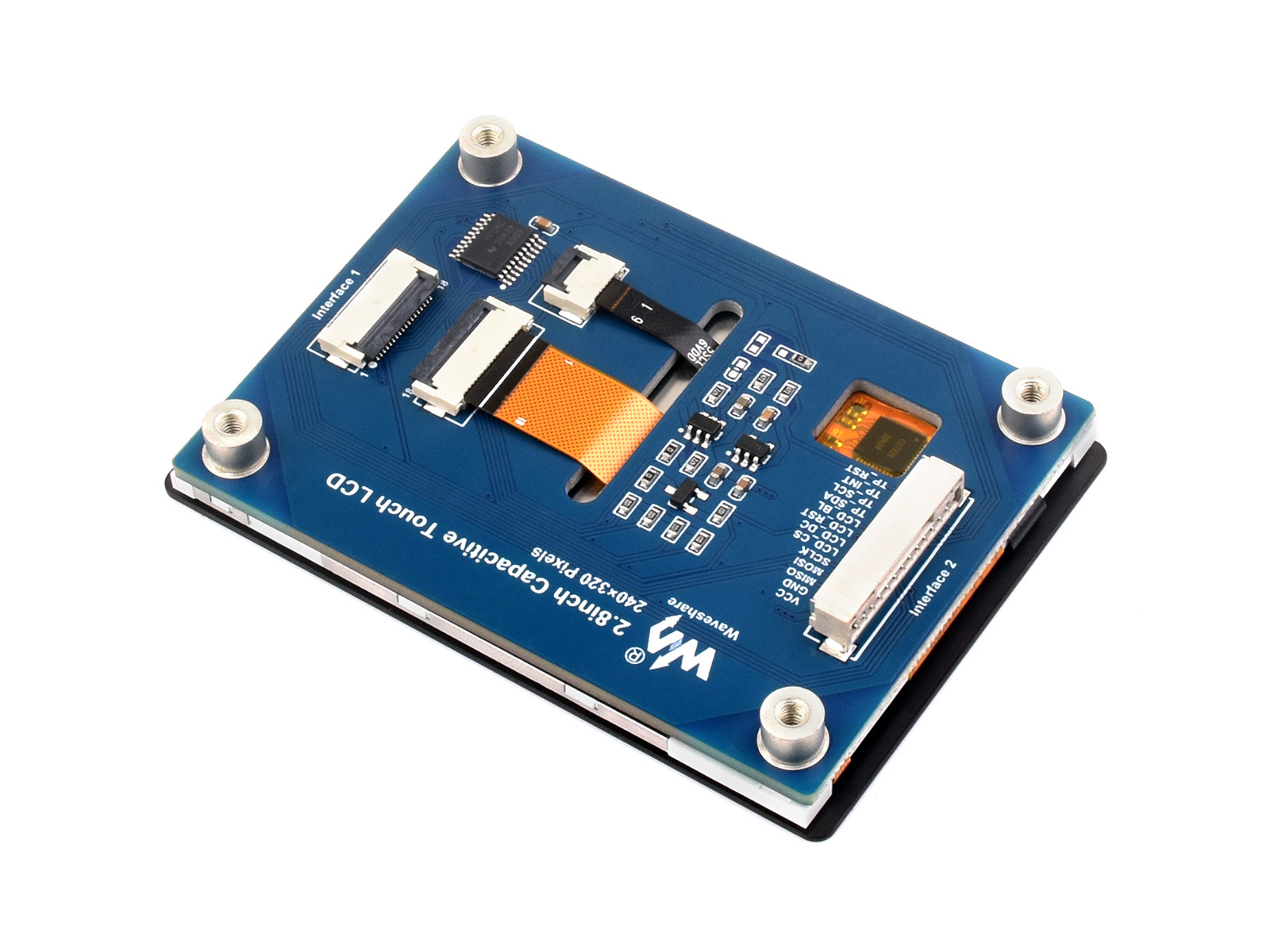

2.8 英寸触摸 LCD 扩展板载背面，介绍板载电平转换芯片

适用于多种编程平台

提供 Raspberry、Pi Pico、ESP32、Arduino 等示例程序和使用手册
开发集成更方便，扩展性强

2.8 英寸触摸 LCD 扩展板适用于多种编程平台

SPI 和 I2C 控制接口

可选择 13PIN 端子接口或 18PIN 的 FPC 插槽接入控制

接口引脚
功能引脚 功能说明 13PIN 引脚序号 18PIN 引脚序号
VCC 电源正 (3.3V / 5V 电源输入) 1 1
GND 电源地 2 3
MISO SPI 通信 MISO 引脚 3 6
MOSI SPI 通信 MOSI 引脚 4 5
SCLK SPI 通信 CLK 引脚 5 4
LCD_CS LCD 的片选引脚，低电平有效 6 9
LCD_DC LCD 的数据/命令引脚，低电平表示命令，高电平表示数据 7 7
LCD_RST LCD 的复位引脚，低电平有效 8 8
LCD_BL LCD 的背光引脚 9 2
TP_SDA TP 的数据引脚 10 14
TP_SCL TP 的时钟引脚 11 13
TP_INT TP 的中断引脚 12 15
TP_RST TP 的复位引脚，低电平有效 13 12

硬件连接

接入树莓派主板

2.8 英寸触摸 LCD 扩展板接入树莓派主板<

接入 ESP32S3 主板

2.8 英寸触摸 LCD 扩展板接入树莓派主板<

注：以上图片仅供参考，本产品不包含 树莓派 5 和 ESP32S3 主板 ，详情请参考配置清单。

产品尺寸

2.8 英寸触摸 LCD 扩展板产品尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/2.8inch_Capacitive_Touch_LCD

配置清单

  1. 2.8inch Capacitive Touch LCD × 1

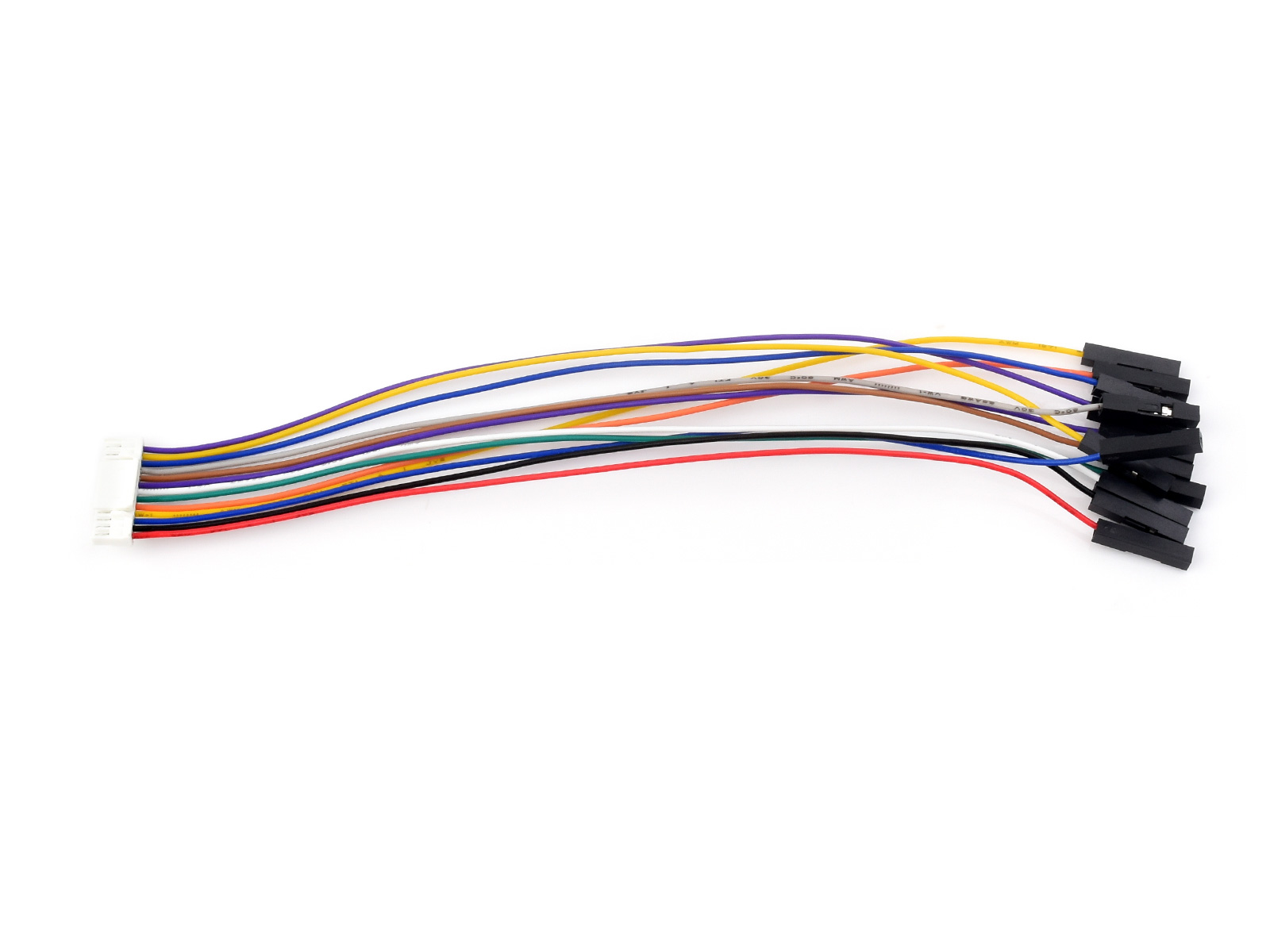

  2. GH1.25 13PIN 连接线带锁扣 × 1
