1.5寸OLED模块 128×128分辨率 16灰度级显示

(Raspberry/Arduino/STM32等示例程序) 支持SPI、I2C两种接口

价格

原价

型号

1.5inch OLED Module

SKU

13992

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

白色OLED屏幕

0.49" 64×32

0.91" 128×32

0.96" 128×64

1.3" 64×128

1.32" 128×96

1.5" 128×128

1.5" 128×128 (16灰度)

1.54" 128×64

2.42" 128×64

产品详情
产品资料
配置清单

加入购物车

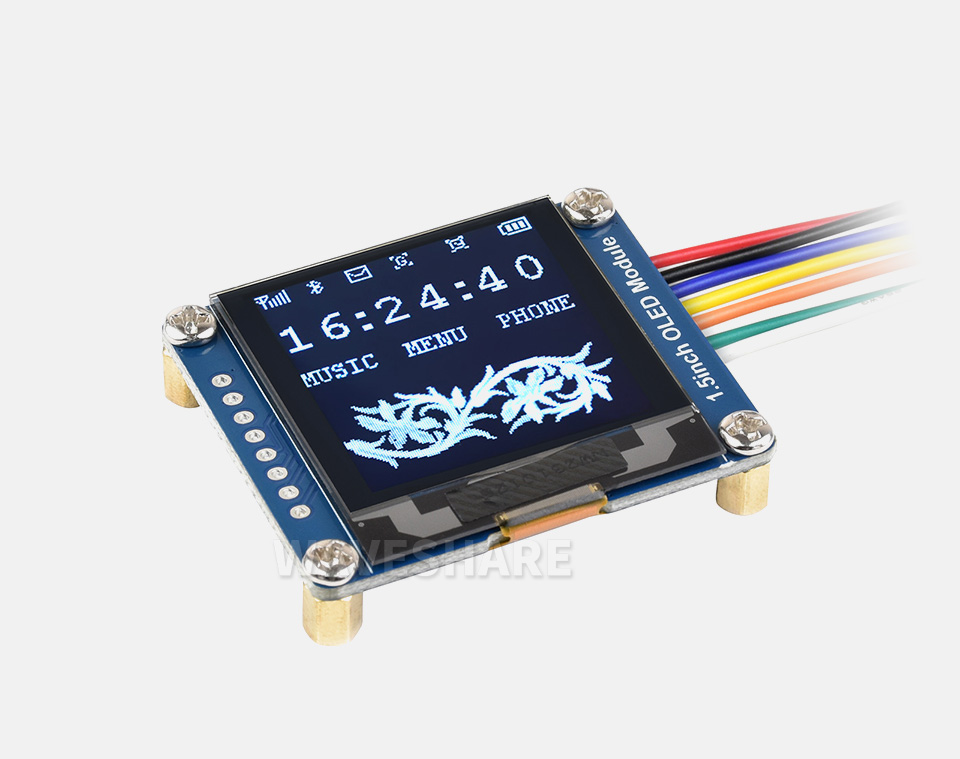

1.5 英寸 OLED 模块

内置 SSD1327 驱动芯片，使用 SPI/I2C 接口通信

提供树莓派、Arduino、STM32 等例程资料

尺寸 1.5 英寸
分辨率 128×128
显示颜色黑白
灰度级别 16
显示面板面板
驱动芯片 SSD1327
通信接口 SPI/I2C

产品特性

窄边框，小尺寸，并搭载电平转换电路
采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度快
提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32 等示例程序)

产品参数

工作电压	3.3V / 5V	显示面板	OLED
分辨率	128 × 128 pixels	像素大小	0.185 × 0.185mm
通信接口	4-wire SPI、I2C	控制芯片	SSD1327
显示尺寸	26.86 × 26.86mm	产品尺寸	44.5 × 37.0mm

控制接口

VCC	电源正 (3.3V / 5V 电源输入)
GND	电源地
DIN	数据输入
CLK	时钟信号输入
CS	片选，低电平有效
DC	数据/命令，低电平表示命令，高电平表示数据
RST	复位，低电平有效

硬件连接

通过 SPI 接口接入 Raspberry Pi 主板

通过 SPI 接口接入 Arduino 主板

使用示例

图片仅供展示，本产品不含 STM32 开发板

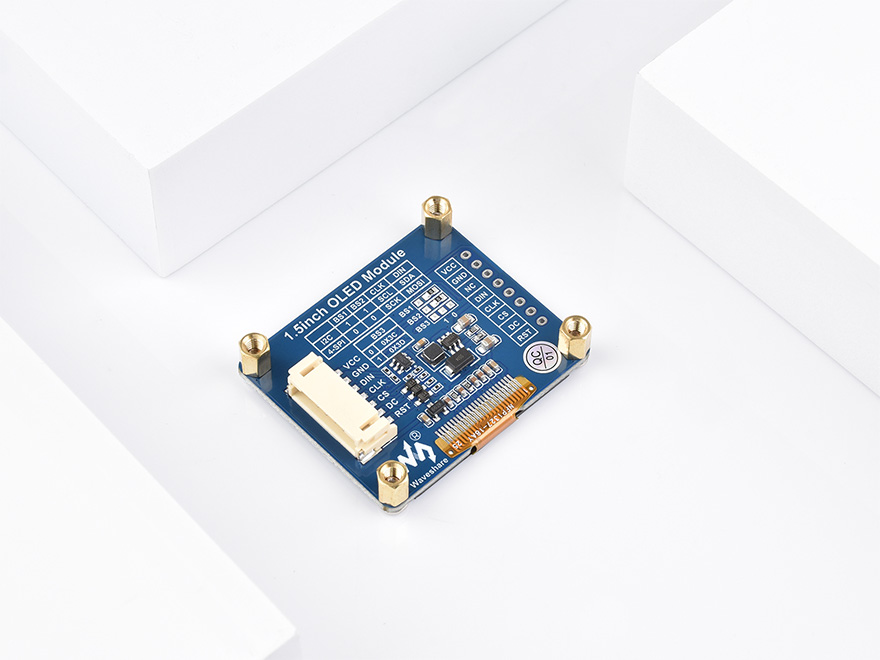

产品展示

产品尺寸

产品选型

型号	类型	显示颜色	分辨率	显示面积 (mm×mm)	支持接口	驱动芯片	尺寸 (mm×mm)	排针接口
0.49inch OLED Module	OLED	白色	64×32	14.40×11.50	I2C	SSD1315	15.5×13.0	MX1.25端子
0.85inch LCD Module	IPS	65K彩色	128×128	15.21×15.21	4-wire SPI	GC9107	19.0×22.5	GH1.25端子
0.91inch OLED Module	OLED	白色	128×32	22.38×5.58	I2C	SSD1306	36.0×12.5	PH2.0端子
0.95inch RGB OLED (A)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	弯排针
0.95inch RGB OLED (B)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	直排针
0.96inch LCD Module	IPS	65K彩色	160×80	21.70×10.80	4-wire SPI	ST7735S	32.5×26.0	PH2.0端子
0.96inch OLED (A)	OLED	黄蓝双色块*	128×64	21.70×11.20	3/4-wire SPI、 I2C	SSD1306	33.0×33.5	弯排针
0.96inch OLED (B)	OLED	黄蓝双色块*	128×64	21.70×11.20	3/4-wire SPI、 I2C	SSD1306	33.0×33.5	直排针
0.96inch OLED Module (C)	OLED	黄蓝双色块*	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch OLED Module (D)	OLED	白色	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch OLED Module (E)	OLED	蓝色	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch RGB OLED Module	OLED	65K彩色	64×128	10.862×21.736	3/4-wire SPI	SSD1357	32.5×26.0	GH1.25端子
1.14inch LCD Module	IPS	65K彩色	240×135	24.91×14.86	4–wire SPI	ST7789	35.0×32.0	PH2.0端子
1.27inch RGB OLED Module	OLED	262K彩色	128×96	25.708×19.28	3/4–wire SPI	SSD1351	42.2×29.0	GH1.25端子
1.28inch LCD Module	IPS	65K彩色	240×240	Φ32.4mm	4-wire SPI	GC9A01	40.4×37.5 Φ37.5	PH2.0端子
1.28inch Touch LCD	IPS (带触摸)	65K彩色	240×240	Φ32.4mm	4-wire SPI、I2C	GC9A01、 CST816S	40.4×37.5 Φ38.5	GH1.25端子
1.3inch LCD Module	IPS	65K彩色	240×240	23.40×23.40	4-wire SPI	ST7789	45.0×31.0	PH2.0端子
1.3inch OLED (A)	OLED	蓝色	128×64	29.42×14.70	3/4-wire SPI、 I2C	SH1106	40.5×37.5	弯排针
1.3inch OLED (B)	OLED	蓝色	128×64	29.42×14.70	3/4-wire SPI、 I2C	SH1106	40.5×37.5	直排针
1.3inch OLED Module (C)	OLED	白色	64×128	14.70×29.42	4-wire SPI、I2C	SH1107	30.0×39.5	PH2.0端子
1.32inch OLED Module	OLED	白色(16灰度)	128×96	26.86×20.14	4–wire SPI、I2C	SSD1327	34.3×30.5	GH1.25端子
1.47inch LCD Module	IPS	262K彩色	172×320	17.39×32.35	4-wire SPI	ST7789V3	22.0×38.5	PH2.0端子
1.5inch LCD Module	IPS	262K彩色	240×280	24.77×28.90	4-wire SPI	NV3030B	28.5×35.0	GH1.25端子
1.5inch OLED Module	OLED	白色(16灰度)	128×128	26.86×26.86	4-wire SPI、I2C	SSD1327	44.5×37.0	PH2.0端子
1.5inch OLED Module (B)	OLED	白色	128×128	26.855×26.855	4-wire SPI、I2C	SH1107	38.5×44.5	GH1.25端子
1.5inch RGB OLED Module	OLED	65K彩色	128×128	26.86×26.86	3/4-wire SPI	SSD1351	44.5×37.0	PH2.0端子
1.54inch LCD Module	IPS	65K彩色	240×240	27.72×27.72	4–wire SPI	ST7789	50.0×35.0	PH2.0端子
1.54inch OLED Module	OLED	白色	128×64	35.05×17.52	4-wire SPI、I2C	SSD1309	43.0×37.5	GH1.25端子
1.54inch OLED Module (B)	OLED	蓝色	128×64	35.05×17.52	4-wire SPI、I2C	SSD1309	43.0×37.5	GH1.25端子
1.69inch LCD Module	IPS	262K彩色	240×280	27.972×32.634	4-wire SPI	ST7789V2	31.5×39.0	GH1.25端子
1.69inch Touch LCD Module	IPS	262K彩色	240×280	27.972×32.634	4-wire SPI, I2C	ST7789V2	33.13×41.13	GH1.25端子
1.8inch LCD Module	TFT	65K彩色	128×160	28.30×34.50	4-wire SPI	ST7735S	56.5×34.0	PH2.0端子
1.83inch LCD Module	IPS	65K彩色	240×280	30.20×35.23	4-wire SPI	NV3030B	33.0×40.0	GH1.25端子
1.9inch LCD Module	IPS	262K彩色	170×320	22.70×42.72	4-wire SPI	ST7789V2	51.2×27.3	GH1.25端子
2inch Capacitive Touch LCD	IPS	262K彩色	240×320	30.60×40.80	4-wire SPI、I2C	ST7789T3	37.1×58.8	GH1.25端子、18Pin排线插座
2inch LCD Module	IPS	262K彩色	240×320	30.60×40.80	4-wire SPI	ST7789VW	58.0×35.0	PH2.0端子
2.4inch LCD Module	TFT	65K彩色	240×320	36.72×48.96	4-wire SPI	ILI9341	70.5×43.3	PH2.0端子
2.42inch OLED Module	OLED	白色	128×64	55.01×27.49	4-wire SPI、I2C	SSD1309	61.50×39.50	GH1.25端子
2.42inch OLED Module (C)	OLED	黄色	128×64	55.01×27.49	4-wire SPI、I2C	SSD1309	61.50×39.50	GH1.25端子
2.8inch Capacitive Touch LCD	TFT	262K彩色	240×320	43.20x57.60	4-wire SPI、I2C	ST7789T3	50.54×73.06	GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD	IPS	262K彩色	320×480	48.96×73.44	4-wire SPI、I2C	ST7796S	61.00×92.44	GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
