1.28寸圆形显示屏LCD屏幕模块240×240像素 SPI通信

65K彩色，内置GC9A01驱动芯片
价格
原价
型号
1.28inch LCD Module
SKU
19192
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.4" TFT 2" IPS 1.9" IPS 1.83" IPS 1.8" TFT 1.69" IPS 1.54" IPS 1.5" IPS 1.47" IPS 1.3" IPS 1.28" IPS 1.28" IPS (带触摸) 1.14" IPS 0.96" IPS 0.85" IPS
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.28 英寸 LCD 扩展板

内置 GC9A01 驱动芯片，使用 SPI 接口通信

提供树莓派、VisionFive2、Arduino、STM32 等例程资料

1.28英寸电子墨水屏模块
  • 尺寸 1.28英寸
  • 分辨率 240 × 240
  • 显示颜色 65K彩色
  • 通信接口 SPI
  • 驱动芯片 GC9A01

我的特点

  • • 240 × 240 分辨率，65K 彩色，能清晰地显示彩色图片
  • • 使用 SPI 控制，确保不会占用太多接口引脚资源，可接入 Raspberry Pi / VisionFive2 / Arduino / STM32 等主控板
  • • 提供完善的配套资料手册 (Raspberry Pi / VisionFive2 / Arduino / STM32 等示例程序)

我的参数

工作电压 3.3V / 5V 分辨率 240 × 240pixels
通信接口 4-wire SPI 显示尺寸 Φ32.4mm
显示面板 IPS 像素大小 0.135 × 0.135mm
控制芯片 GC9A01 产品尺寸 40.4 × 37.5mm Φ37.5mm

SPI 控制接口

可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

1.28英寸电子墨水屏SPI控制接口
VCC 电源正 (3.3V / 5V 电源输入)
GND 电源地
DIN SPI 数据输入
CLK SPI 时钟信号输入
CS 片选，低电平有效
DC 数据/命令，低电平表示命令，高电平表示数据
RST 复位，低电平有效
BL 背光

硬件连接

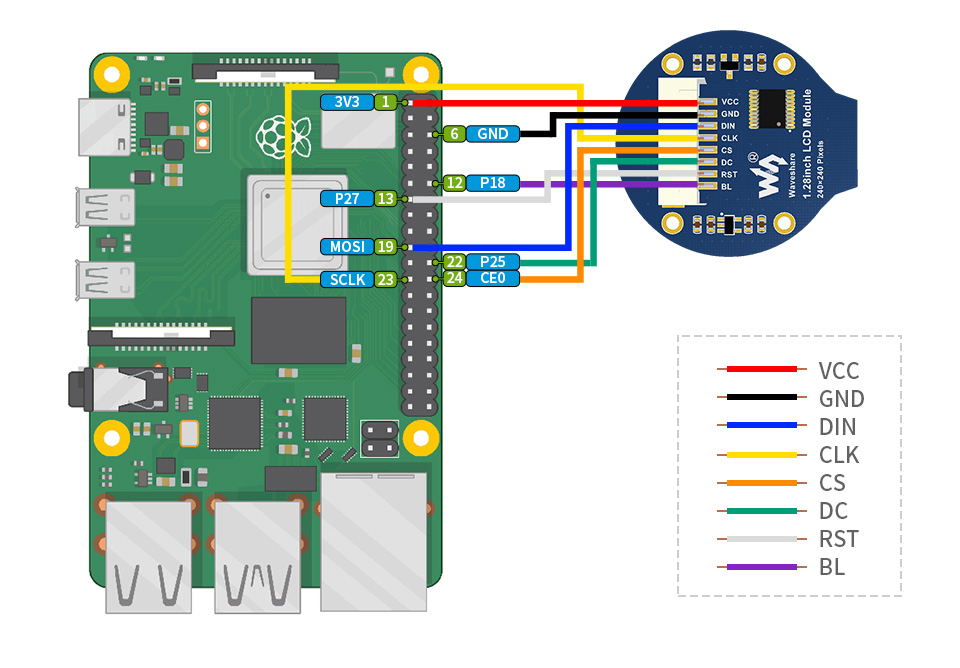

接入 Raspberry Pi 主板

1.28英寸电子墨水屏接入Raspberry Pi主板

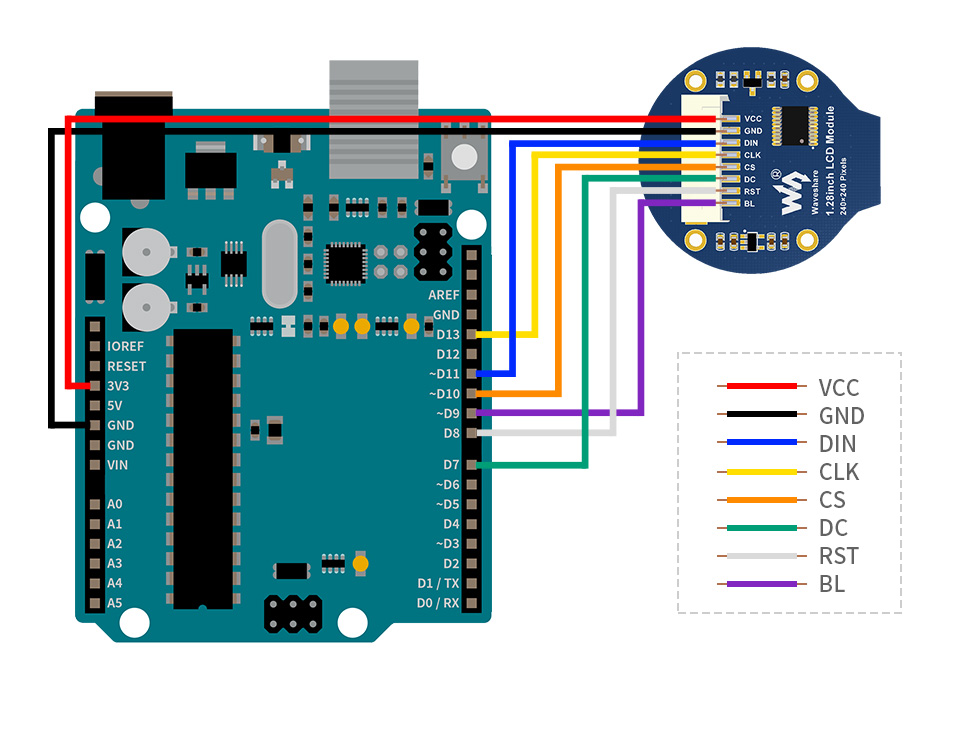

接入 Arduino 主板

1.28英寸电子墨水屏接入Arduino主板

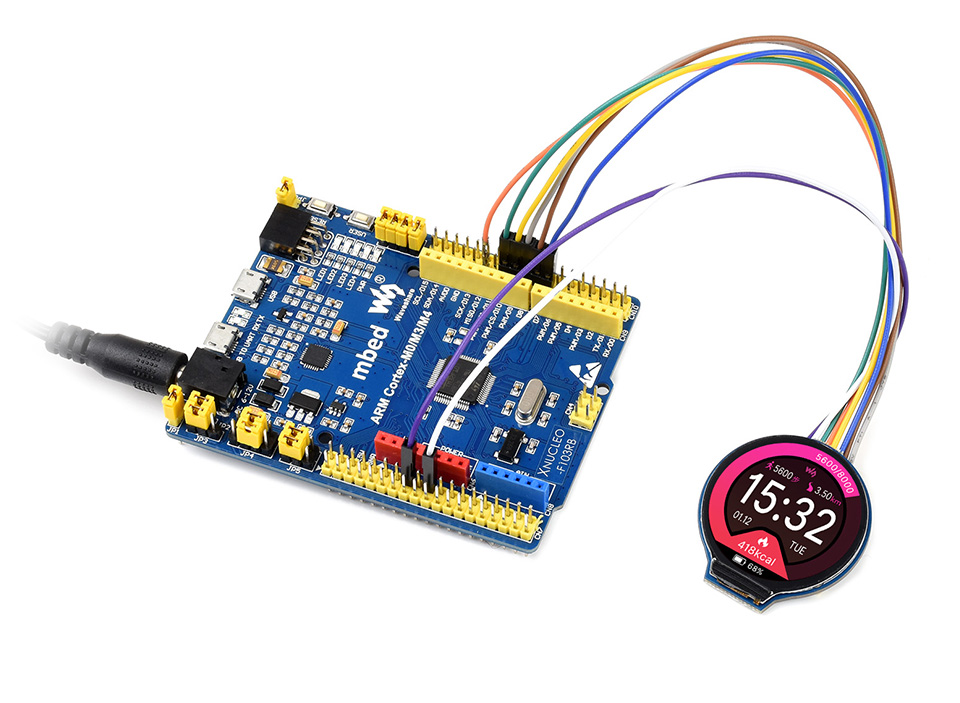

使用示例

1.28英寸电子墨水屏使用示例

我的尺寸

5.83英寸电子墨水屏尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/1.28inch_LCD_Module

配置清单

  1. 1.28inch LCD Module × 1
  2. PH2.0 8PIN连接线 20cm × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
