1.28寸圆形LCD带触摸扩展板 240×240像素 IPS面板 SPI和I2C通信

内置GC9A01驱动芯片和CST816S电容触控芯片，65K彩色，触摸屏透过率高，响应快，寿命长
价格
原价
型号
1.28inch Touch LCD
SKU
24155
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.4" TFT 2" IPS 1.9" IPS 1.83" IPS 1.8" TFT 1.69" IPS 1.54" IPS 1.5" IPS 1.47" IPS 1.3" IPS 1.28" IPS 1.28" IPS (带触摸) 1.14" IPS 0.96" IPS 0.85" IPS
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.28 英寸 LCD 带触摸扩展板

内置 GC9A01 驱动芯片和 CST816S 电容触控芯片
分别使用 SPI 和 I2C 接口通信

提供树莓派、Pico、Arduino、STM32 等例程资料

1.28 英寸 LCD 带触摸扩展板
  • 尺寸 1.28 英寸
  • 分辨率 240×240
  • 显示色彩 65K 彩色
  • 显示面板 面板
  • 显示芯片 GC9A01
  • 显示接口 SPI
  • 触摸芯片 CST816S
  • 触摸接口 I2C

产品特性

  • 240 × 240 分辨率，65K 彩色，能清晰地显示彩色图片
  • 触摸屏透过率高，响应快，寿命长
  • 内置 GC9A01 驱动芯片和 CST816S 电容触控芯片，分别使用 SPI 和 I2C 接口通信，确保不会占用太多接口引脚资源，可接入 Raspberry Pi / Pico / Arduino / STM32 等主控板
  • 提供完善的配套资料手册 (Raspberry Pi / Pico / Arduino / STM32 等示例程序)

产品参数

工作电压 3.3V / 5V 分辨率 240 × 240pixels
LCD 控制芯片 GC9A01 显示接口 4-wire SPI
触摸控制芯片 CST816S 触摸接口 I2C
显示面板 IPS 触摸类型 电容感应式
显示尺寸 Φ32.4mm 像素大小 0.135 × 0.135mm
产品尺寸 39.89 × 38.50mm Φ38.50mm

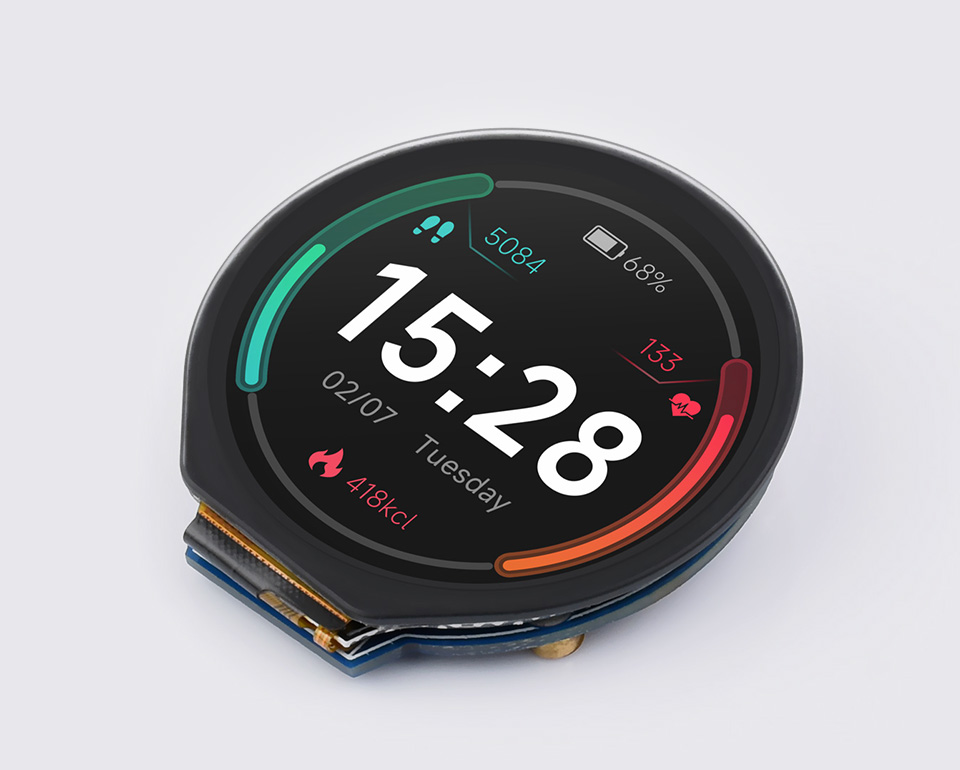

小巧面板，触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

1.28 英寸 LCD 带触摸扩展板小巧面板

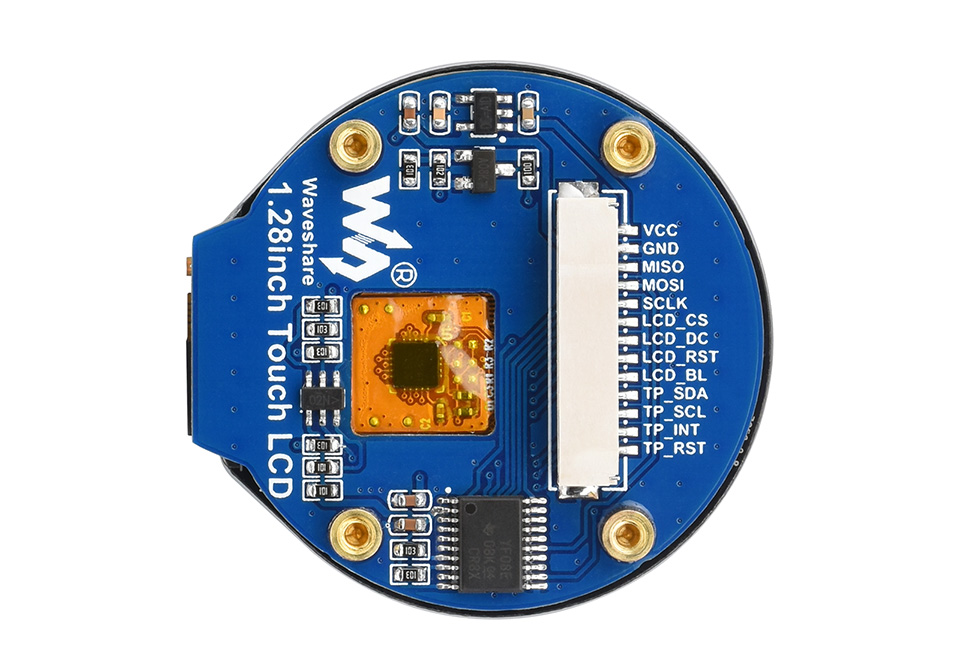

控制接口

可接入 Raspberry Pi/Pico/Arduino/STM32 等主控板

1.28 英寸 LCD 带触摸扩展板控制接口
VCC 电源正 (3.3V / 5V 电源输入)
GND 电源地
MISO SPI 通信 MISO 引脚
MOSI SPI 通信 MOSI 引脚
SCLK SP I通信 CLK引脚
LCD_CS LCD 的片选引脚，低电平有效
LCD_DC LCD 的数据/命令引脚，低电平表示命令，高电平表示数据
LCD_RST LCD 的复位引脚，低电平有效
LCD_BL LCD 的背光引脚
TP_SDA TP 的数据引脚
TP_SCL TP 的时钟引脚
TP_INT TP 的中断引脚
TP_RST TP 的复位引脚，低电平有效

引脚接线对照说明

1.28inch Touch LCD 树莓派 (BCM) Pico Arduino STM32
VCC 3.3V 3.3V 5V 3.3V
GND GND GND GND GND
MISO 9 GP12 12 PA6
MOSI 10 GP11 11 PA7
SCLK 11 GP10 13 PA5
LCD_CS 8 GP9 10 PB6
LCD_DC 25 GP14 7 PA8
LCD_RST 27 GP8 8 PA9
LCD_BL 18 GP15 9 PC7
TP_SDA 2 GP6 SDA PB9
TP_SCL 3 GP7 SCL PB8
TP_INT 4 GP17 3 PB10
TP_RST 17 GP16 4 PA10

使用示例

1.28 英寸 LCD 带触摸扩展板使用示例

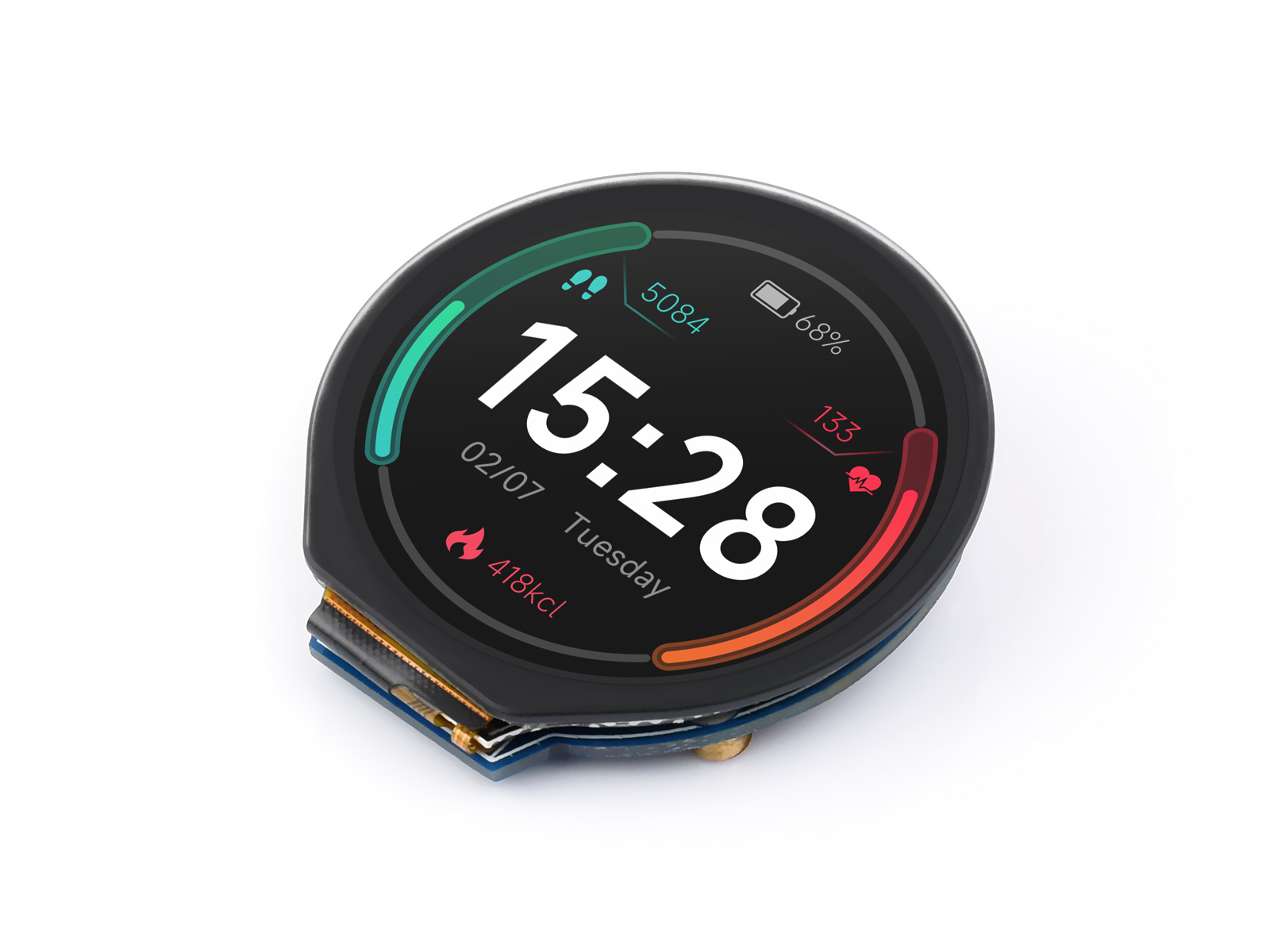

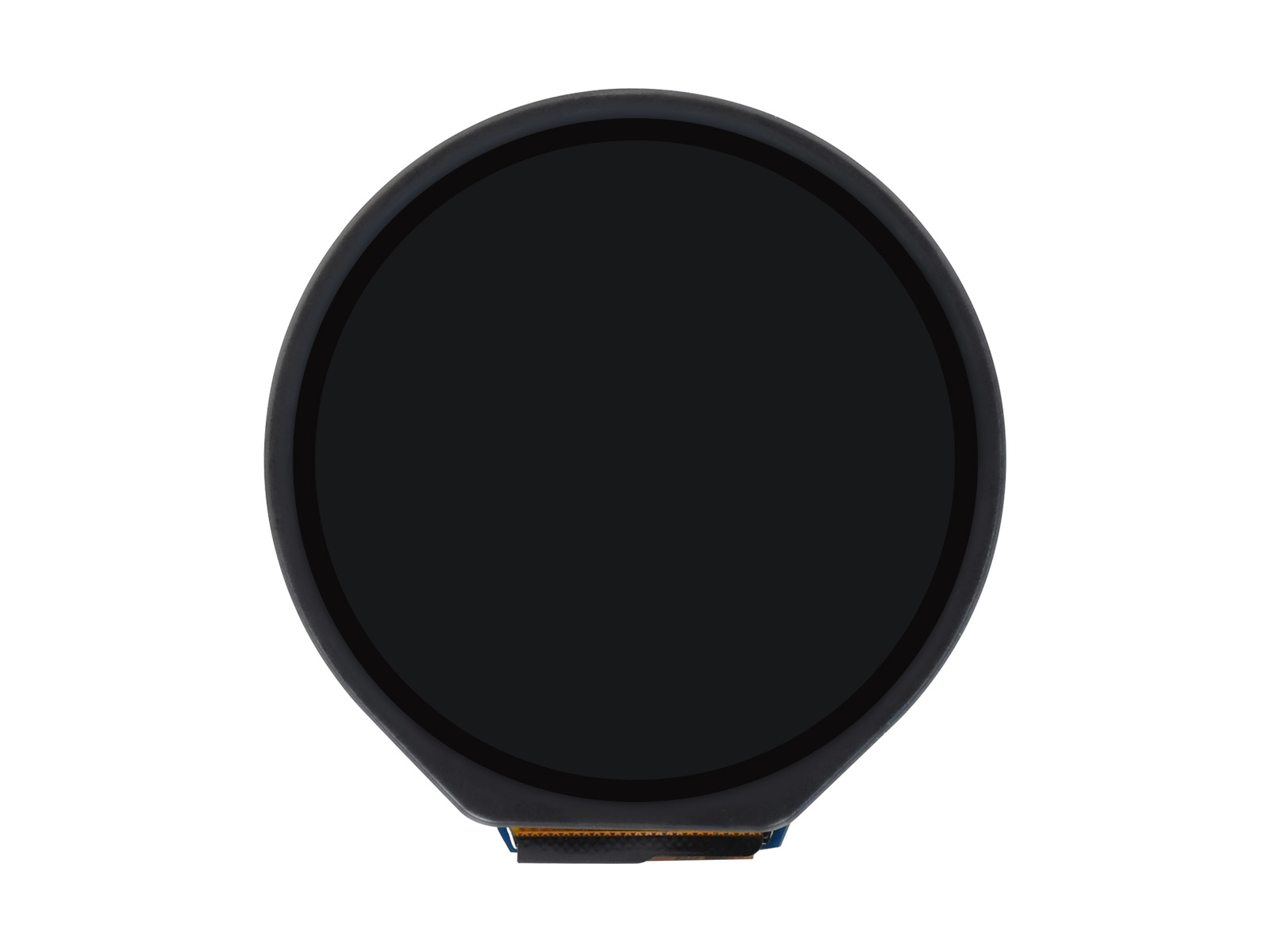

产品展示

1.28 英寸 LCD 带触摸扩展板产品展示
1.28 英寸 LCD 带触摸扩展板产品展示

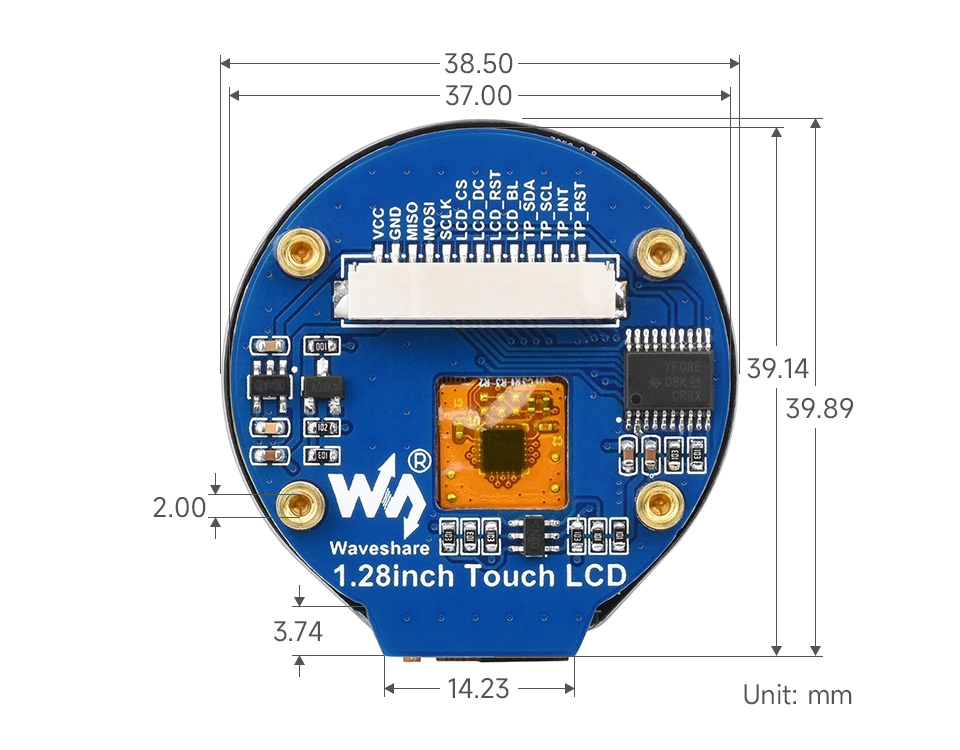

产品尺寸

1.28 英寸 LCD 带触摸扩展板产品尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/1.28inch_Touch_LCD

配置清单

  1. 1.28inch Touch LCD × 1
  2. GH1.25 13PIN 连接线(带锁扣) × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
