1.69寸IPS彩色LCD触摸显示屏 240×280分辨率 SPI/I2C接口262K彩色屏幕

触摸屏透过率高，响应快，寿命长，LED背光
价格
原价
型号
1.69inch Touch LCD Module
SKU
27057
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

1.69 英寸 触摸 LCD 带扩展板

内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片

提供树莓派、ESP32S3、Pico、Arduino、STM32 等例程资料

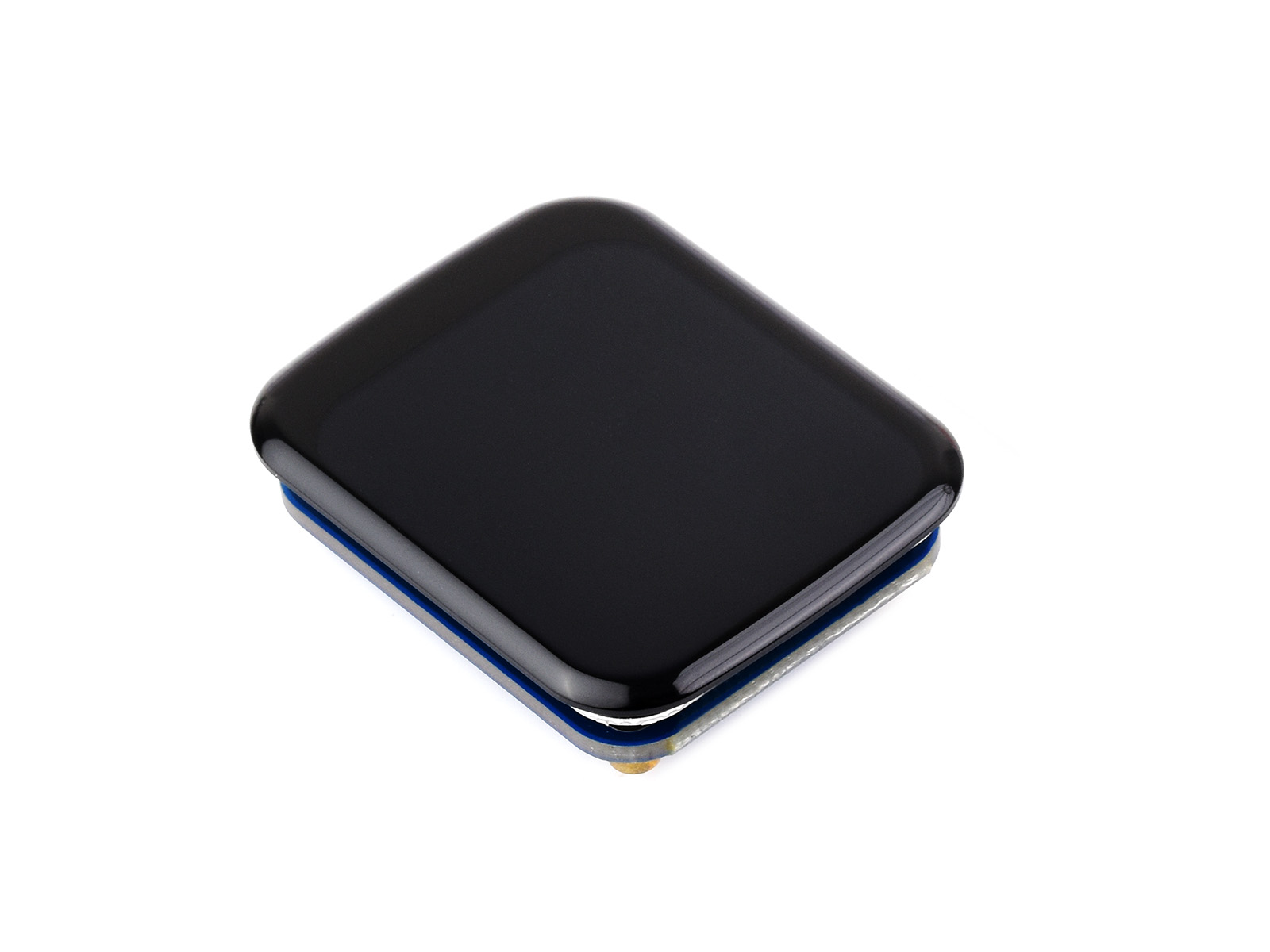

1.69 英寸触摸 LCD 扩展板
  • 尺寸 1.69 英寸
  • 分辨率 240 × 280
  • 显示颜色 262K 彩色
  • 显示面板 面板
  • 显示芯片 ST7789V2
  • 显示接口 SPI
  • 触摸芯片 CST816T
  • 触摸接口 I2C

产品特点

  • 240 × 280 分辨率，262K 彩色，能清晰地显示彩色图片
  • 触摸屏透过率高，响应快，寿命长
  • 内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源，可接入 Raspberry Pi / ESP32S3 / Pico / Arduino / STM32 等主控板
  • 提供树莓派、ESP32S3、Pico、Arduino、STM32 等例程资料

产品参数

工作电压 3.3V / 5V 分辨率 240 × 280 pixels
显示芯片 ST7789V2 触摸芯片 CST816T
显示接口 4-wire SPI 触摸接口 I2C
显示面板 IPS 触摸类型 电容感应式
显示尺寸 27.972 × 32.634mm 像素大小 0.11655 × 0.11655mm
产品尺寸 33.13 × 41.13mm

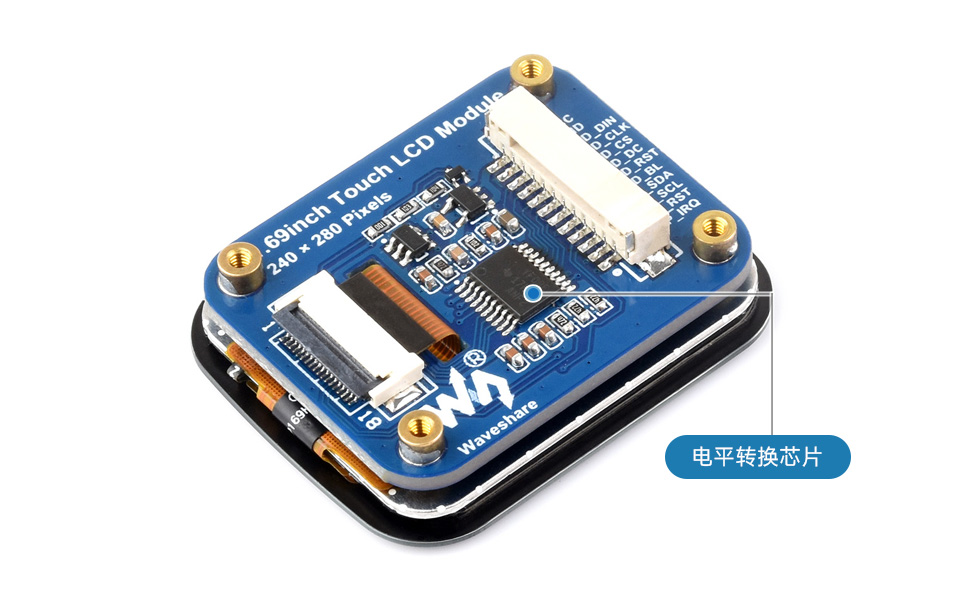

板载电平转换芯片

兼容 3.3V / 5V 电源输入

1.69 英寸触摸 LCD 扩展板板载电平转换芯片

SPI 和 I2C 控制接口

内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片

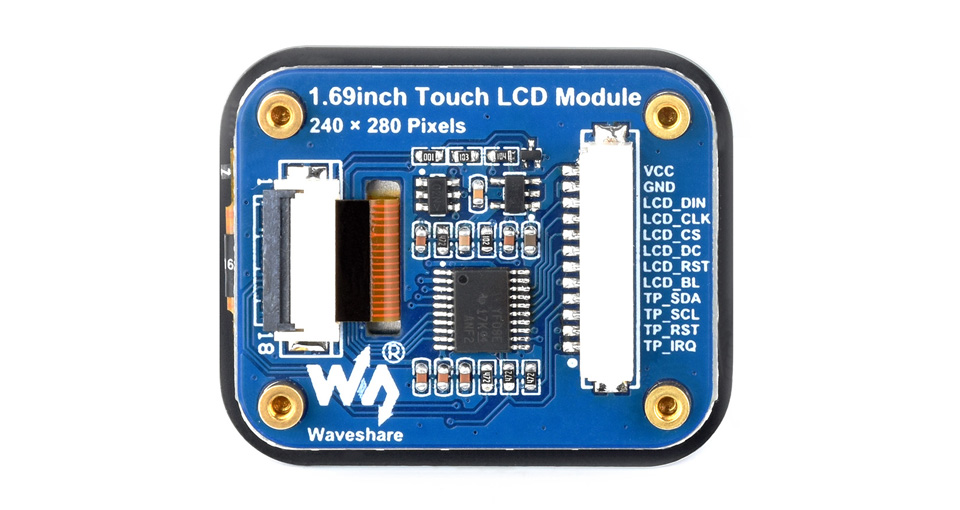

1.69 英寸触摸 LCD 扩展板SPI 或 I2C 控制接口
VCC 电源正 (3.3V / 5V 电源输入)
GND 电源地
LCD_DIN SPI 通信 MOSI 引脚
LCD_CLK SPI 通信 CLK引脚
LCD_CS LCD 的片选引脚，低电平有效
LCD_DC LCD 的数据/命令引脚，低电平表示命令，高电平表示数据
LCD_RST LCD 的复位引脚，低电平有效
LCD_BL LCD 的背光引脚
TP_SDA TP 的数据引脚
TP_SCL TP 的时钟引脚
TP_RST TP 的复位引脚，低电平有效
TP_IRQ TP 的中断引脚

引脚接线对照说明

本屏幕 树莓派 (BCM) ESP32S3 Pico Arduino STM32
VCC 3.3V 3.3V 3.3V 5V 3.3V
GND GND GND GND GND GND
LCD_DIN 10 11 GP11 11 PA7
LCD_CLK 11 10 GP10 13 PA5
LCD_CS 8 9 GP9 10 PB6
LCD_DC 25 8 GP14 7 PA8
LCD_RST 27 14 GP8 8 PA9
LCD_BL 18 2 GP15 9 PC7
TP_SDA 2 6 GP6 SDA PB9
TP_SCL 3 7 GP7 SCL PB8
TP_RST 17 16 GP16 4 PA10
TP_IRQ 4 17 GP17 3 PB10

硬件连接

接入树莓派主板

1.69 英寸触摸 LCD 扩展板接入树莓派主板<

产品尺寸

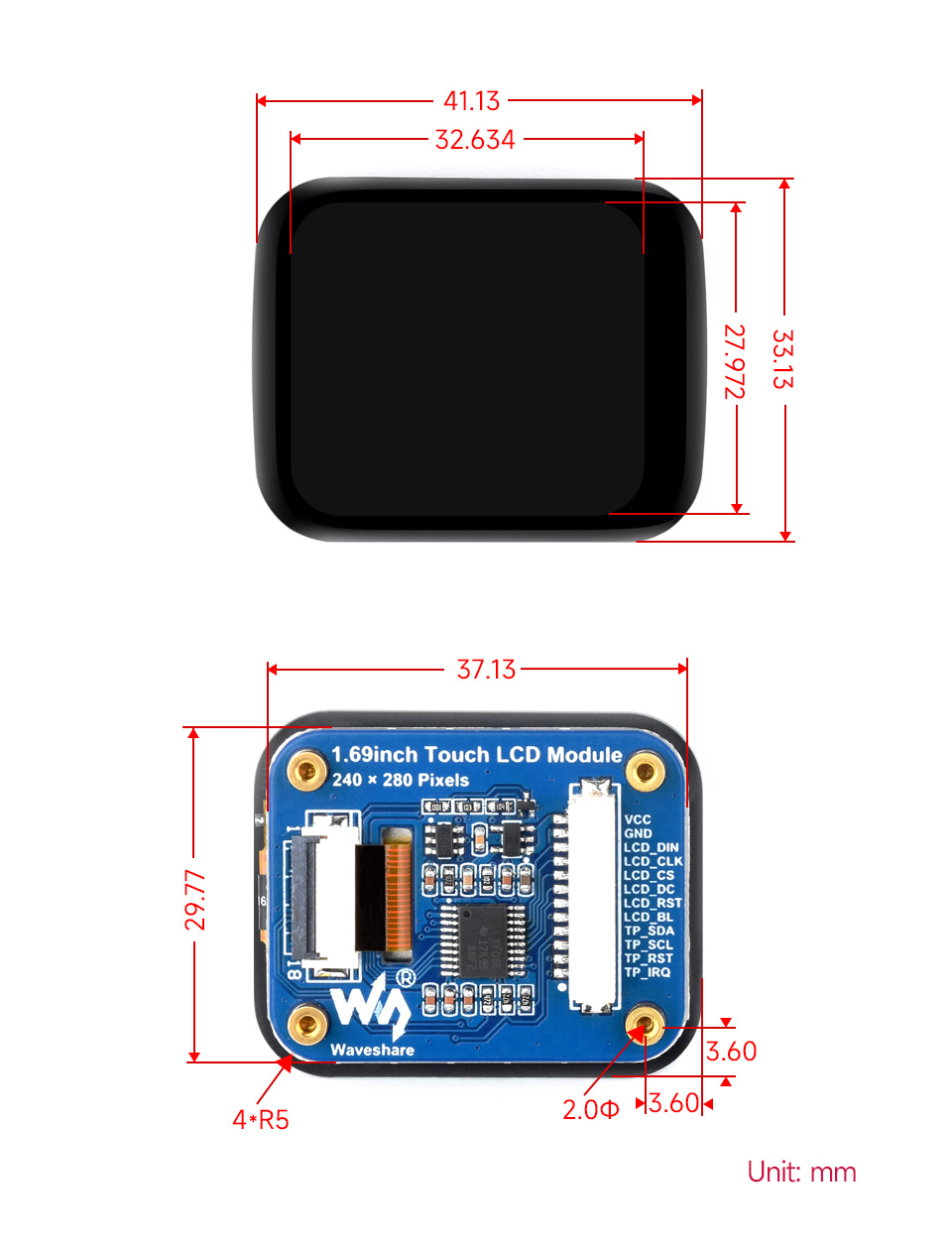

1.69 英寸触摸 LCD 扩展板产品尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
