CM4 底板配件包 A 型

基础扩展板 (精简版) + USB HDMI 扩展板

通过 FFC 排线引出更多的 USB 和 HDMI 接口

CM4 底板配件包 A 型首图

配件包应用示例

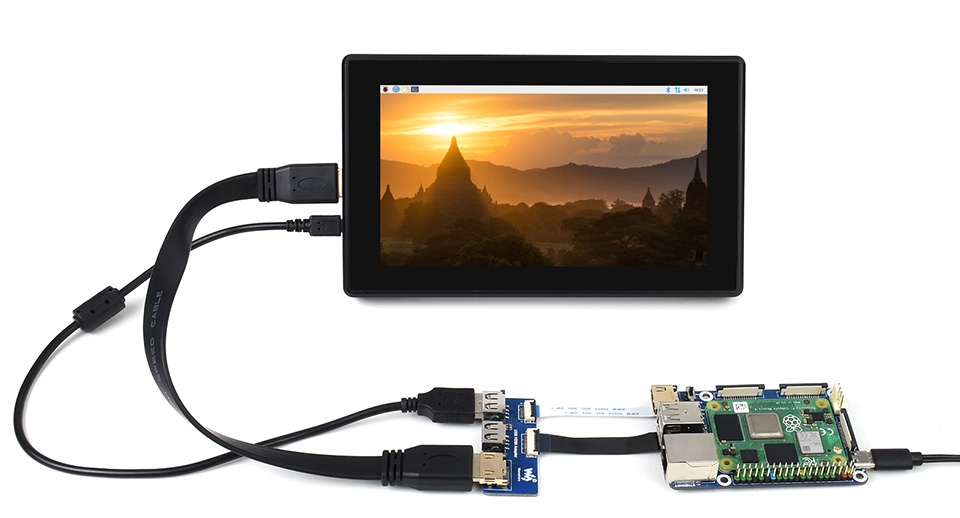

CM4 底板配件包 A 型应用示例

CM4 基础扩展板 (精简版)

强大功能，迷你身材，仅仅一张银行卡大小

方便学习评估树莓派计算模块或直接集成到产品中

树莓派 CM4 基础扩展板主图

底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 M.2 M KEY，支持通信模块或 NVME 固态硬盘
Raspberry Pi 40PIN GPIO 接口
USB USB 2.0 Type A × 2；FFC 引出接口 × 2
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2(含 FFC 引出接口 × 1)，支持 4K 30fps 输出
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 不可调速、不可测速，5V
电源输入 5V
尺寸 85 × 56mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 核心板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列核心板

树莓派 CM4 基础扩展板树莓派 Pico 接口设计

板子虽小 五脏俱全

搭载 CSI/DSI/FAN/HDMI/USB/RJ45 千兆网口/Micro SD 卡/M.2
等多种接口使用更方便

树莓派 CM4 基础扩展板树莓派 Pico 接口设计
树莓派 CM4 基础扩展板树莓派 Pico 接口设计

应用示例

树莓派 CM4 基础扩展板树莓派 Pico 接口设计

本产品不含图中的 CM4、显示屏 及 摄像头，如有需要，请另行购买。

资源简介

树莓派 CM4 基础扩展板树莓派 Pico 接口设计
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电/烧录接口

    5V/2.5A 供电，也可以作为 eMMC 烧录接口

  3. DISP 接口

    MIPI DSI 显示接口

  4. FAN 接口

    方便接入散热风扇

  5. CAM 接口

    双路 MIPI CSI 摄像头接口

  6. HDMI0 接口

    HDMI 接口，支持 4K 30fps 输出

  7. USB 2.0 接口

    2 路 USB 2.0 接口，支持各种 USB 设备插入

  8. 千兆网口

    RJ45 千兆网口，支持 10 / 100 / 1000M 网络接入

  9. M.2 指示灯

    指示接口工作状态

  10. ACT 指示灯

    指示树莓派工作状态

  1. PWR 指示灯

    指示树莓派电源状态

  2. BOOT

    ON：
    CM4 开机引导转移到 USB Type C 接口上
    OFF：
    CM4 开机引导为 eMMC 或者 Micro SD 卡

  3. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  4. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，仅用于 Lite 版本

  5. HDMI1 排线接口

    HDMI1 接口，支持 4K 30fps 输出

  6. USB 2.0 排线接口

    USB 2.0 排线接口，通过转接板连接

  7. FE1.1S

    USB HUB芯片，USB 接口 1 扩 4

  8. M.2 接口

    适用于各种NVME固态硬盘，或者支持 PCIE M.2 M KEY 接口的通信模块

产品尺寸

树莓派 CM4 基础扩展板产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/CM4-IO-BASE-Acce_A

配置清单

CM4 底板配件包 A 型配件清单
  1. CM4-IO-BASE-A × 1
  2. USB-HDMI-Adapter × 1
  3. FFC 线 6PIN 1.0 间距 60mm × 1
  1. FFC 软排线 20PIN 0.5 间距 60mm × 1
  2. USB 线 type A 转 Type C (约 1 米) × 1
  3. 固态硬盘固定螺丝 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
