树莓派CM4计算模块迷你主机内置微雪迷你 IO 板进阶版

板载LCD显示接口、40PIN GPIO接口、千兆网口、HDMI 4K输出、双MIPI CSI摄像头接口
价格
原价
型号
CM4-IO-BASE-BOX-C
SKU
23743
品牌
Waveshare
版本选择
精简版 完整版 进阶版 USB HDMI扩展板 精简版 + USB HDMI扩展板 + USB线 完整版 + USB HDMI扩展板 + USB线 整机套餐 (精简版+外壳+电源+风扇) 整机套餐 (完整版+外壳+电源+风扇) 整机套餐 (进阶版+外壳+电源+风扇) 整机套餐 (精简版+外壳+电源+风扇) + USB HDMI扩展板 + USB线 整机套餐 (完整版+外壳+电源+风扇) + USB HDMI扩展板 + USB线
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

树莓派CM4计算模块迷你主机内置微雪迷你 IO 板进阶版

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

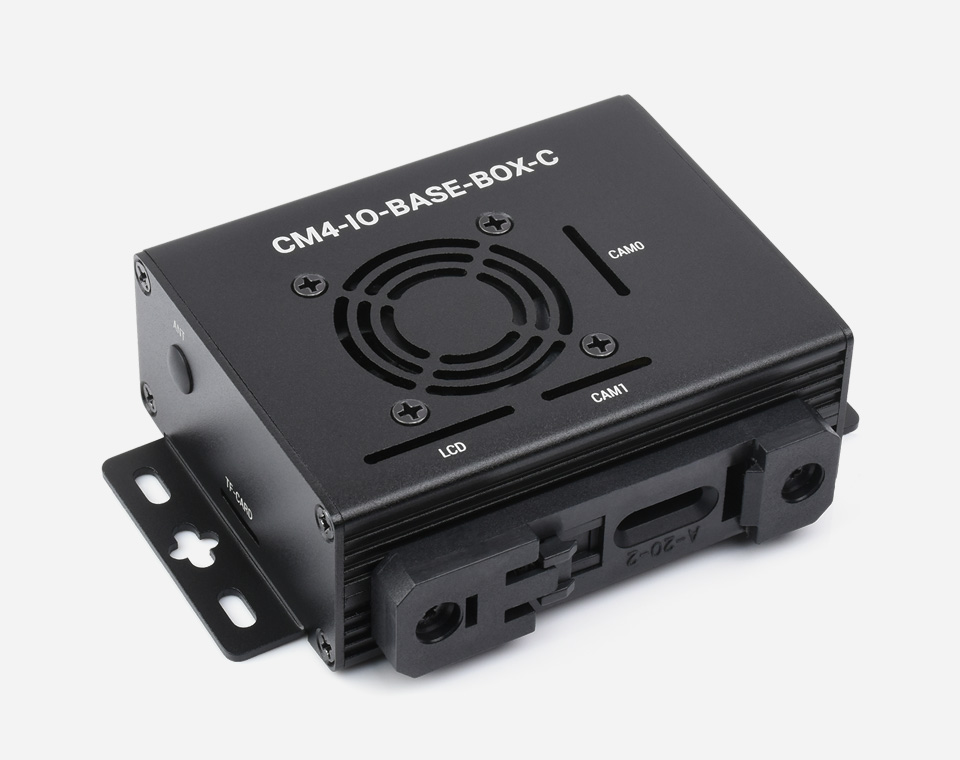

CM4 计算模块迷你主机

专为树莓派 Compute Module 4 核心板设计

内置微雪迷你 IO 板进阶版，简单组装即成主机，便捷快速

CM4 计算模块迷你主机主图

版本选择

(详细配置，请参考配置清单说明)

微雪迷你 IO 板进阶版
CM4 扩展板进阶版
CM4 计算模块迷你主机主图
CM4 计算模块迷你主机

配备了铝合金外壳、风扇及电源等

支持 LCD 接口直连

支持 70H-1024600-IPS-A 系列屏幕
方便集成一体化设计，快速嵌入工程应用

树莓派 CM4 基础扩展板支持 LCD 接口直连

可加装黑色金属外壳

量身打造，搭建属于你自己的树莓派 CM4 主机

CM4 计算模块迷你主机机箱内部构造

图片仅供展示，本产品不包含 CM4

底板参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
连接器 M.2 M KEY，支持通信模块或 NVME 固态硬盘
Raspberry Pi 40PIN GPIO 接口
USB USB 2.0 Type A × 2
显示 LCD 接口 (40pin 0.5mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口，支持 4K 30fps 输出
实时时钟 RTC 实时时钟，带电池接口和可唤醒 CM4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速，5V
电源输入 5V
尺寸 85 × 56mm （树莓派大小尺寸）

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

扩展板接口同向出线

扩展板接口接上对应连接线后，同个方向的连线更加整齐

CM4 计算模块迷你主机扩展板接口同向出线

图片仅供展示，具体配置请以配置清单为准

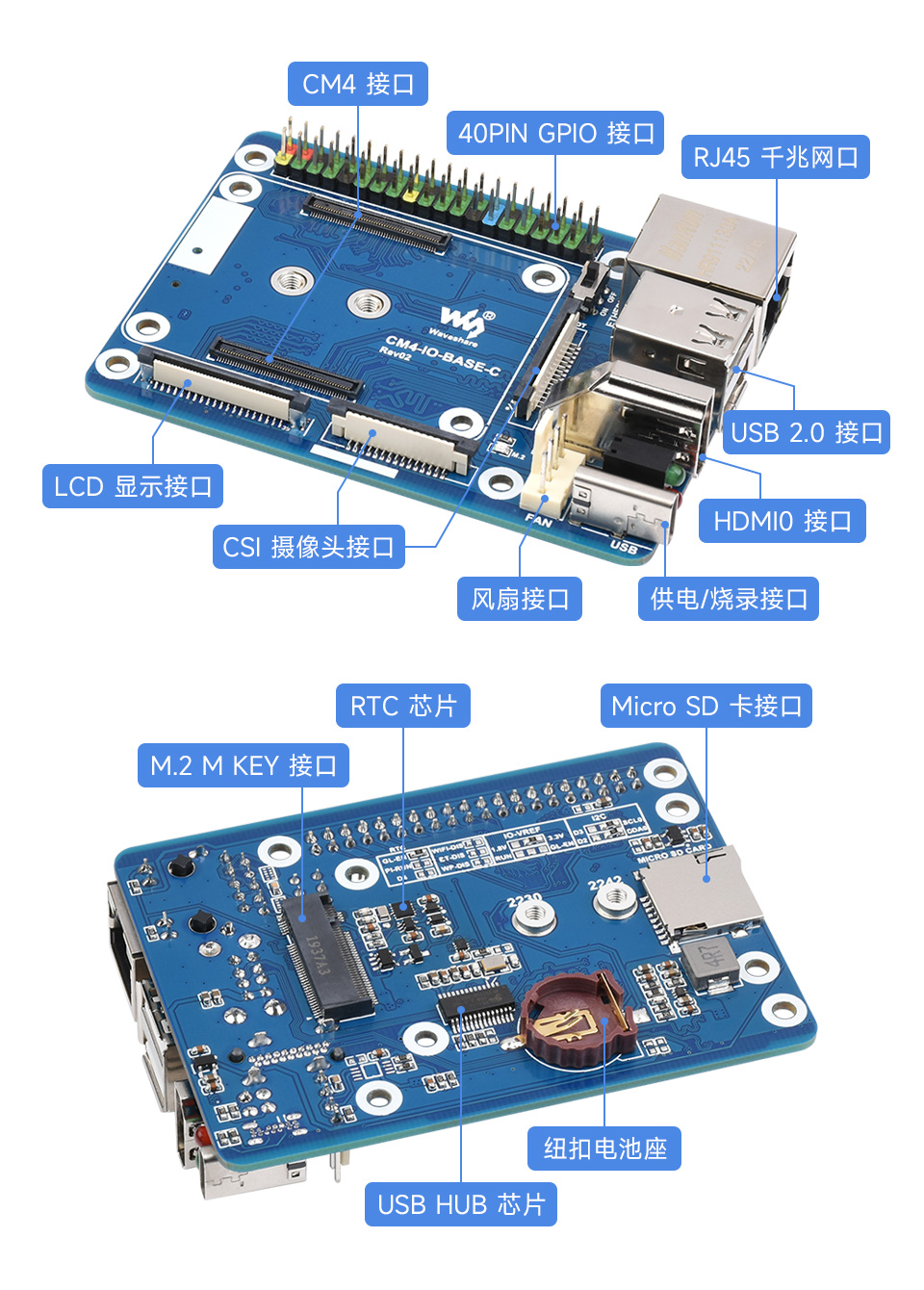

更多丰富的接口

CM4 计算模块迷你主机更多丰富的接口

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

CM4 计算模块迷你主机细致的孔位设计

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

CM4 计算模块迷你主机配套散热风扇

图片仅供展示，本产品不包含 天线

工业级导轨式设计

适用于需要安装在导轨上使用的场景，安装更稳固

CM4 计算模块迷你主机工业级导轨式设计

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

CM4 计算模块迷你主机支持壁挂

应用示例

适用于双目视觉的树莓派应用场景

CM4 计算模块迷你主机应用示例

扩展板可接入 SSD

CM4 计算模块迷你主机应用示例

本产品不包含图中的 显示屏 、 摄像头模块 、 天线 和 SSD

资源简介

树莓派 CM4 基础扩展板资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电/烧录接口

    5V/2.5A 供电，也可作为 eMMC 烧录接口

  3. LCD 接口

    40PIN LCD 显示接口，适用于直连
    70H-1024600 系列显示屏

  4. FAN 接口

    方便接入散热风扇，支持 IO 口调速

  5. CAM 接口

    双路 MIPI CSI 摄像头接口

  6. HDMI0 接口

    HDMI 接口，支持 4K 30fps 输出

  7. USB 2.0 接口

    2 路 USB 2.0 接口，支持各种 USB 设备

  8. 千兆网口

    RJ45 千兆网口，支持 10 / 100 / 1000M 网络接入

  9. M.2 指示灯

    指示接口工作状态

  10. 树莓派状态指示灯

    绿色 LED：PWR，指示树莓派电源状态

    红色 LED：ACT，指示树莓派工作状态

  1. BOOT

    ON：CM4 开机引导转移到 USB Type C 接口上
    OFF：CM4 开机引导为 eMMC 或 Micro SD 卡

  2. 40PIN GPIO 接口

    方便接入各种 HAT 模块

  3. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，仅用于 Lite 版本

  4. FE1.1S

    USB HUB芯片，USB 接口支持扩展使用

  5. M.2 接口

    适用于各种NVME固态硬盘，或者支持 PCIE M.2 M KEY 接口的通信模块

  6. RTC 芯片

    支持 RTC 唤醒，关机，重启，或其他功能

  7. RTC 中断管脚切换

    GL-EN：RTC 产生中断时 CM4 断电(默认)
    PI-RUN：RTC 产生中断时 CM4 重启
    D4：RTC 触发中断 D4 管脚触发

  8. RTC 电池连接座

    可接入 CR1220 纽扣电池

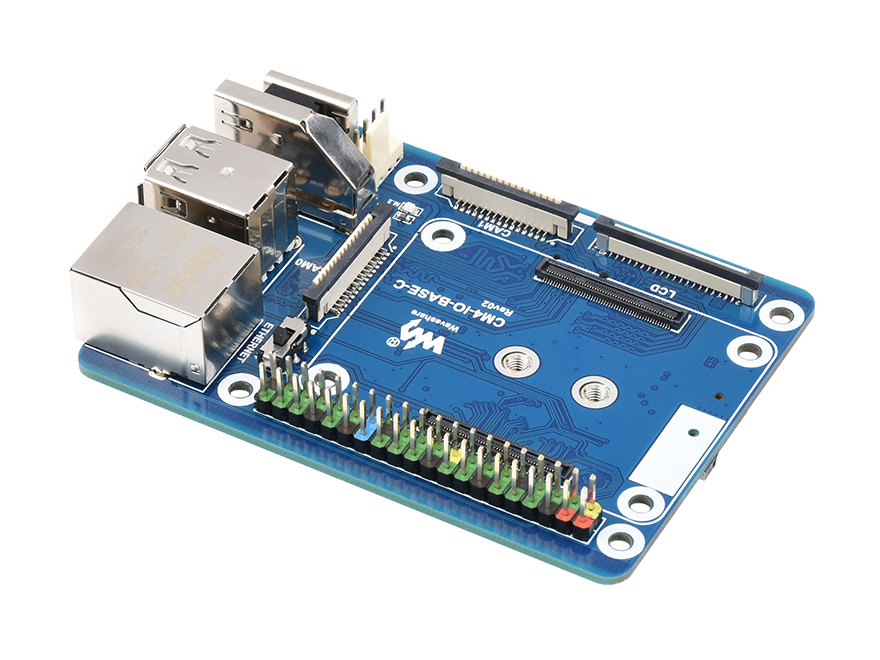

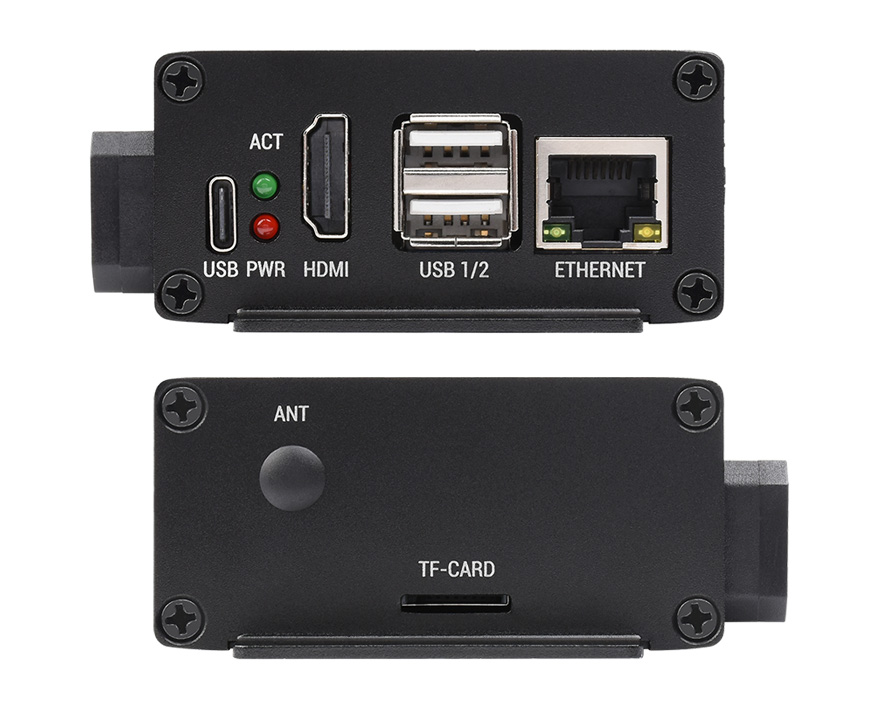

产品展示

CM4 计算模块迷你主机产品展示
CM4 计算模块迷你主机产品展示
CM4 计算模块迷你主机产品展示

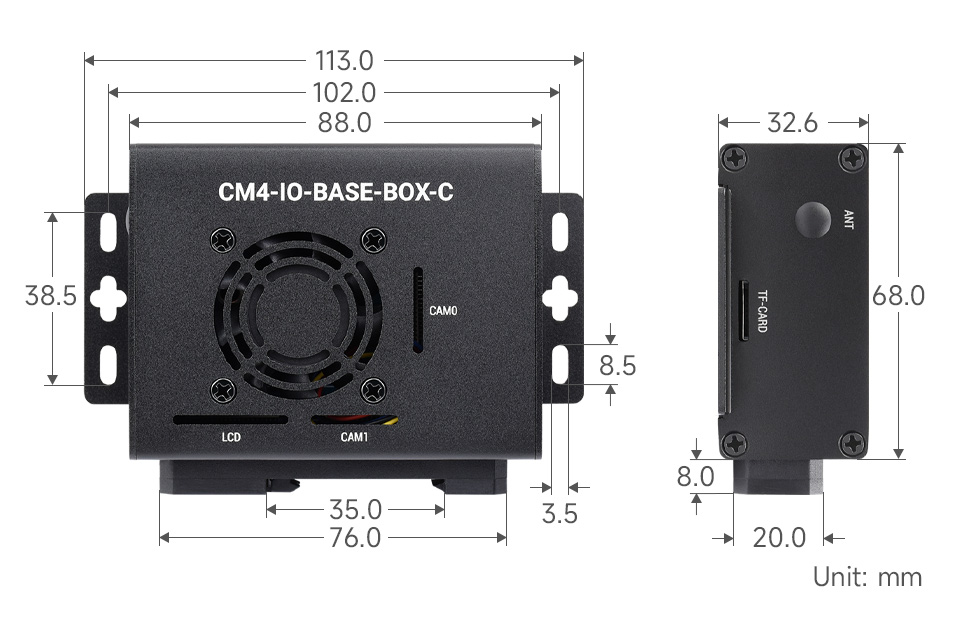

产品尺寸

CM4 计算模块迷你主机产品展示 CM4 计算模块迷你主机产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/CM4-IO-BASE-C

配置清单

CM4 计算模块迷你主机配置清单
  1. CM4-IO-BASE-C × 1
  2. 金属外壳 (上下盒) × 1
  3. Fan-4010-PWM-5V × 1
  4. 扣式塞头 × 1
  1. 导轨卡扣 × 1
  2. 5V 3A Type C 美规电源 × 1
  3. 螺丝包 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
