微雪RP2350 CAN 开发板 基于树莓派 RP2350A 双核双架构处理器 150MHz 运行频率 板载 XL2515 CAN 控制器
4MB片上Flash，支持C/C++/python开发，板载XL2515 CAN控制器，完全支持CAN V2.0B技术规范
型号
RP2350-CAN
SKU
30945
品牌
Waveshare
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务

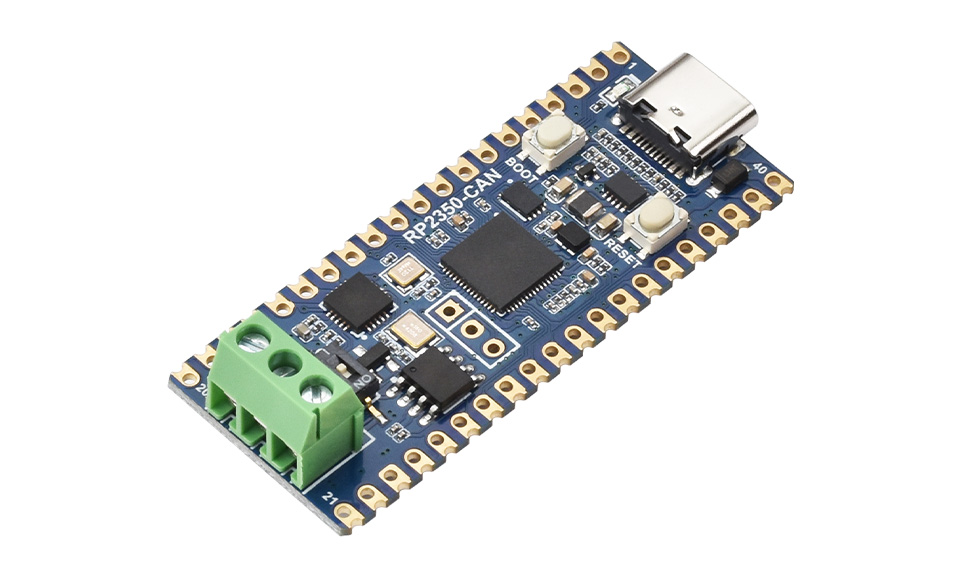

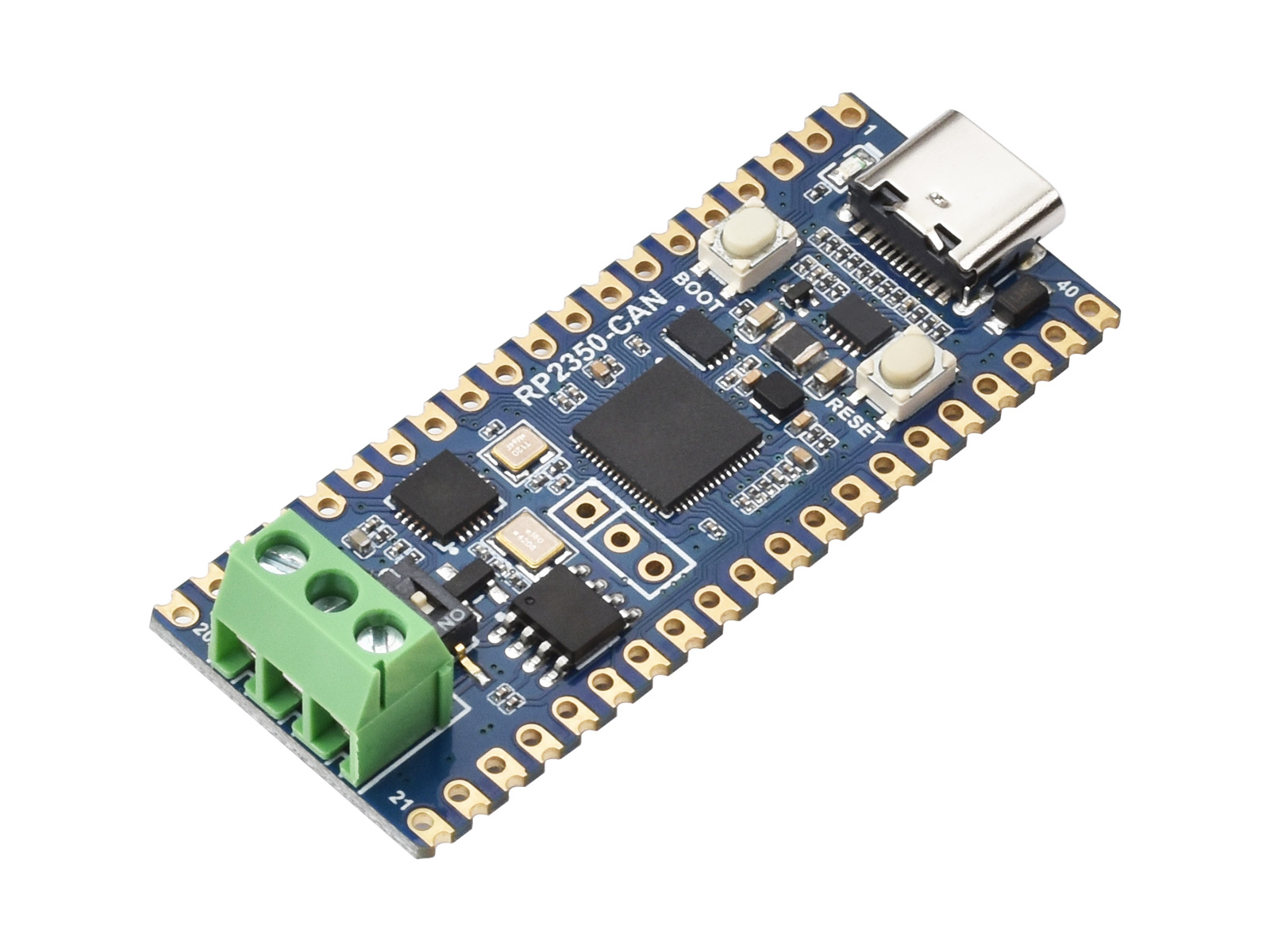

RP2350-CAN 开发板
基于树莓派官方自主研发的 RP2350A
兼容绝大多数 Raspberry Pi Pico 模块
产品特性
- 采用了 Raspberry Pi 自主研发的 RP2350A 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz
- 内置 520KB 的 SRAM 和 4MB 的片上 Flash
- 板载 XL2515 CAN 控制器，完全支持 CAN V2.0B 技术规范，通讯速率最高达 1 Mbps
- 采用 Type-C 接口，无需纠结正反插
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- 支持 USB1.1 主机和设备
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载
- 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 16 个可控 PWM 通道
- 精确的片上时钟和定时器
- 内置温度传感器
- 片上加速浮点库
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
支持 C/C++，MicroPython
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

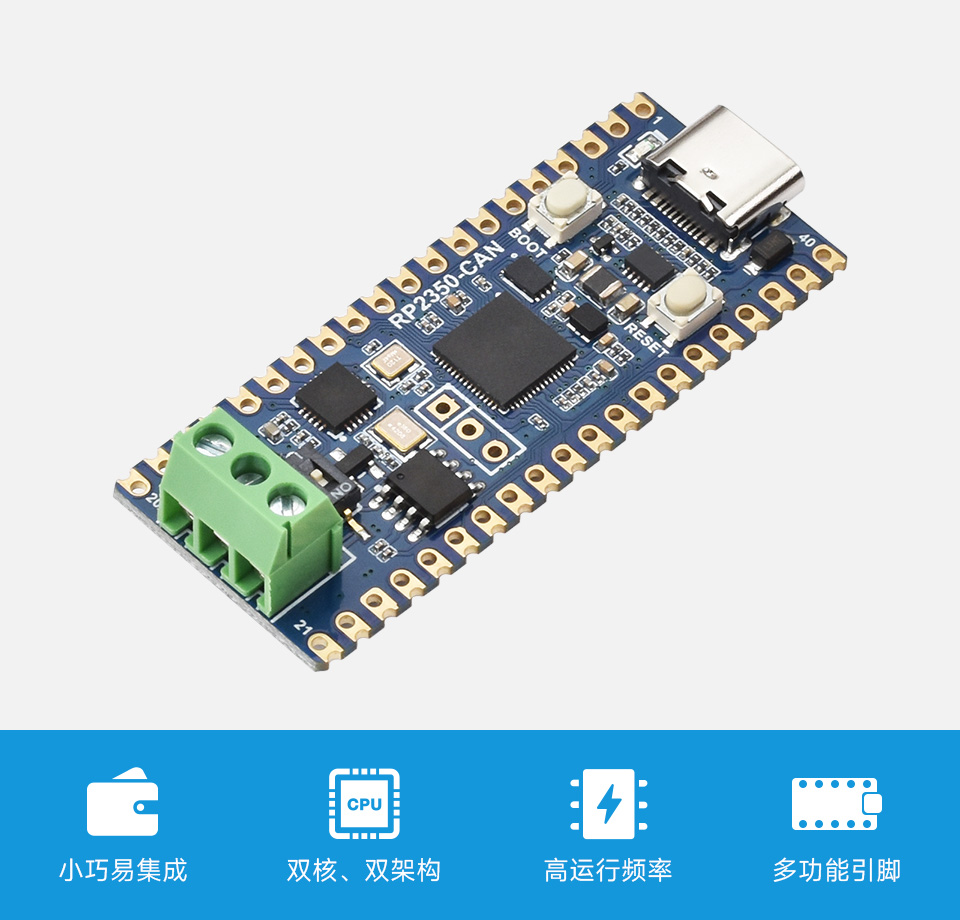

双核、双架构处理器
搭载了双核 ARM Cortex-M33 处理器和双核 Hazard 3 RISC-V 处理器
时钟运行频率高达 150MHz

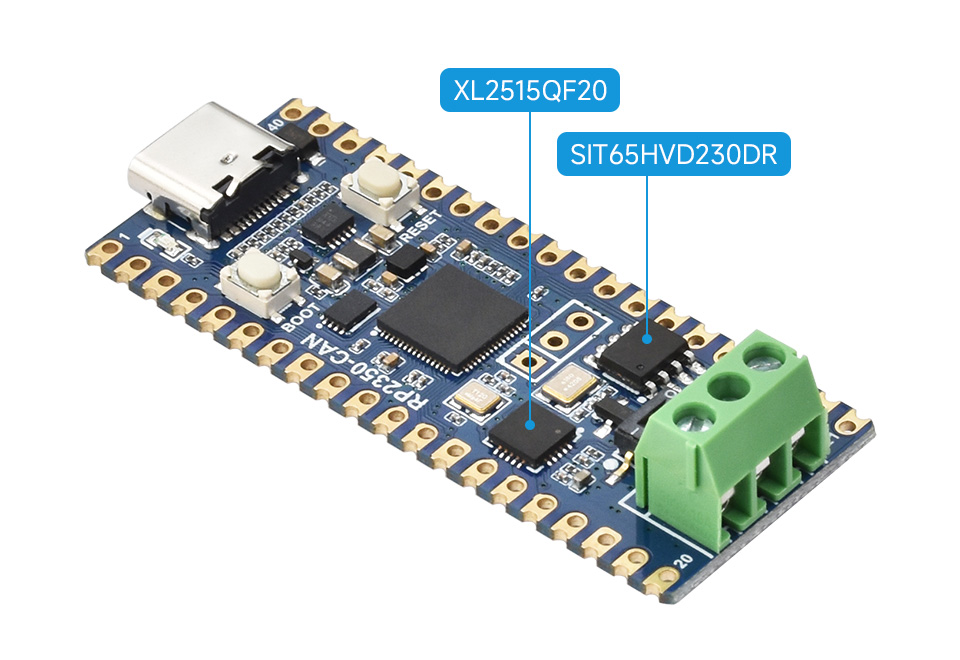

板载 XL2515 CAN 控制器
完全支持 CAN V2.0B 技术规范，能够发送和接收标准帧、扩展帧以及
远程帧，搭配 SIT65HVD230 收发器使用时，最高通讯速率可达 1 Mbps
26 个多功能 GPIO 引脚
支持配置引脚功能，可方便灵活地开发和集成

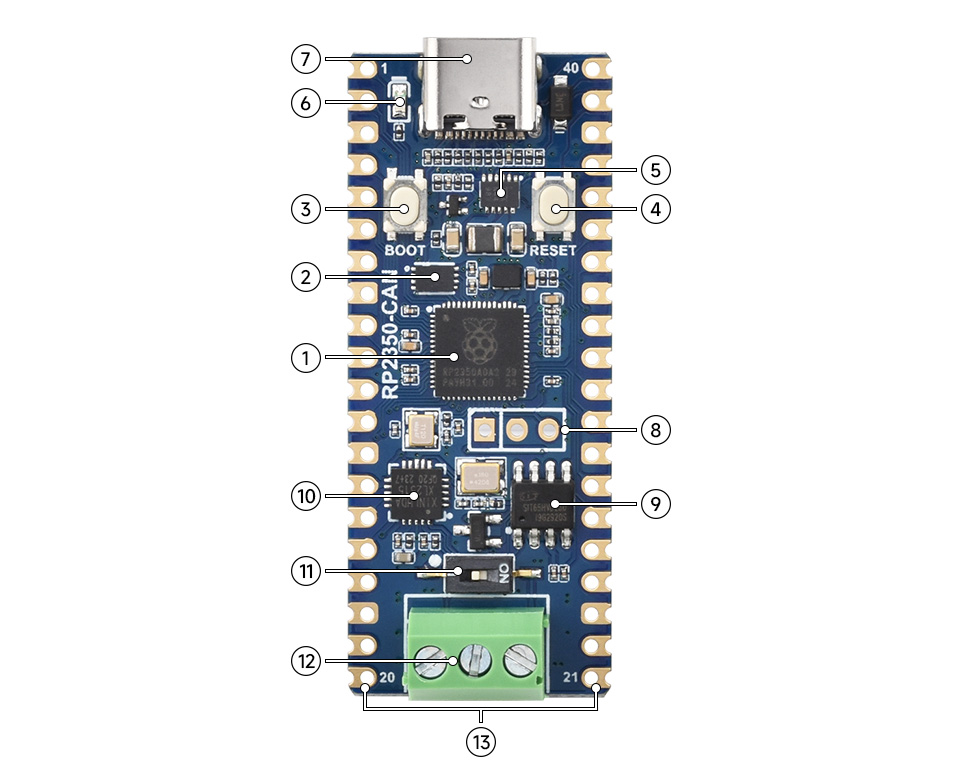

资源简介
- RP2350A
双核、双架构处理器，高达 150MHz 的运行频率
- P25Q32SH-UXH-IR
4MB NOR-Flash
- BOOT 按键
- RESET 复位按键
- MP28164
高效率 DC-DC 降压-升压芯片
- LED 灯
用户指示灯 (非电源指示灯)
- USB Type-C 接口
用于下载程序，且支持 USB1.1 主机和从设备
- DEBUG 接口
- SIT65HVD230DR
CAN 收发器
- XL2515QF20
CAN 控制器
- 终端电阻选择
连接或断开 120R 匹配电阻
- CAN 收发接口
- 引脚接口
兼容 Raspberry Pi Pico 标准接口

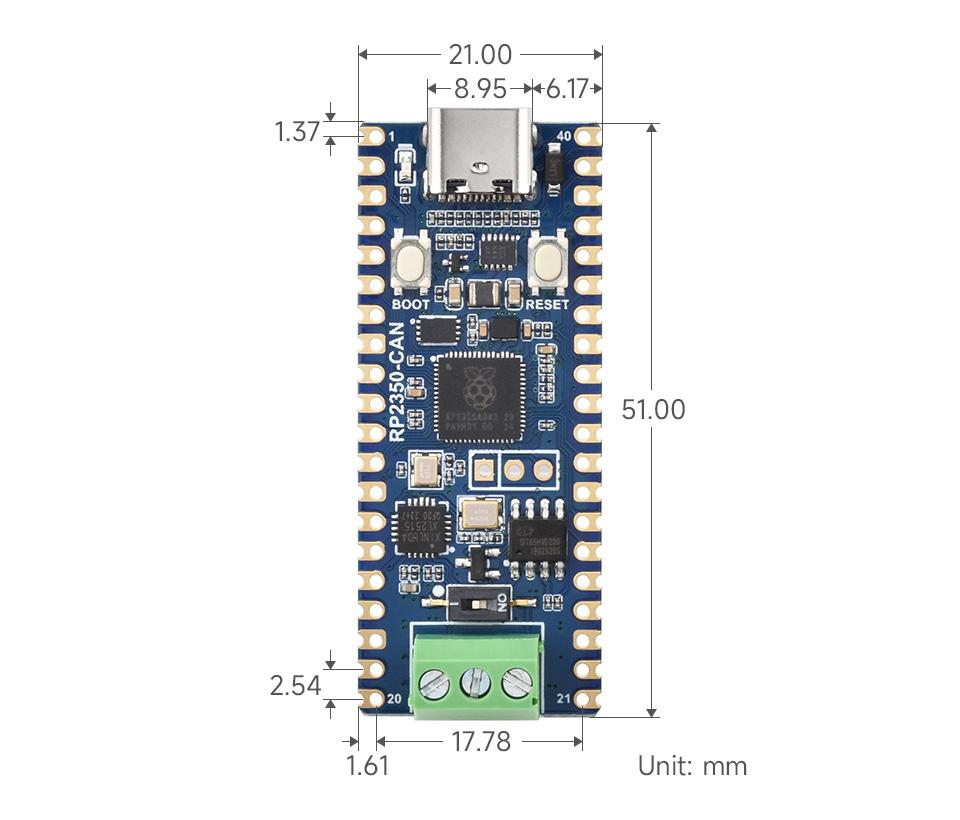

产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Pico 2 WH | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 CAN 版 | DC-DC, 2000mA | Type-C | 4MB | - | CAN 接口 |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 4MB | - | - |
 微型版 | LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 | LDO, 800mA | Type-C | 4MB | - | 带网口 |
 USB 口版 | LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 1.43" 圆形触摸 AMOLED 版 | DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED 触摸屏 |
 1.47" LCD 版 | LDO, 300mA | Type-C | 16MB | - | 1.47 英寸 IPS |
 1.47" LCD USB 版 | LDO, 300mA | Type-A | 16MB | - | 1.47 英寸 IPS |
 1.69" 圆角触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸 触摸屏 |
 2" 圆角触摸 LCD 版 | DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸 触摸屏 |
 2.8" 触摸LCD版 | LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 IPS 触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 2MB | - | - |
 微型版 | LDO, 500mA | 分体式 Type-C | 2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 | LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 | LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 | LDO, 300mA | 分体式 Type-C | 2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 | LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 | LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 | - | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
