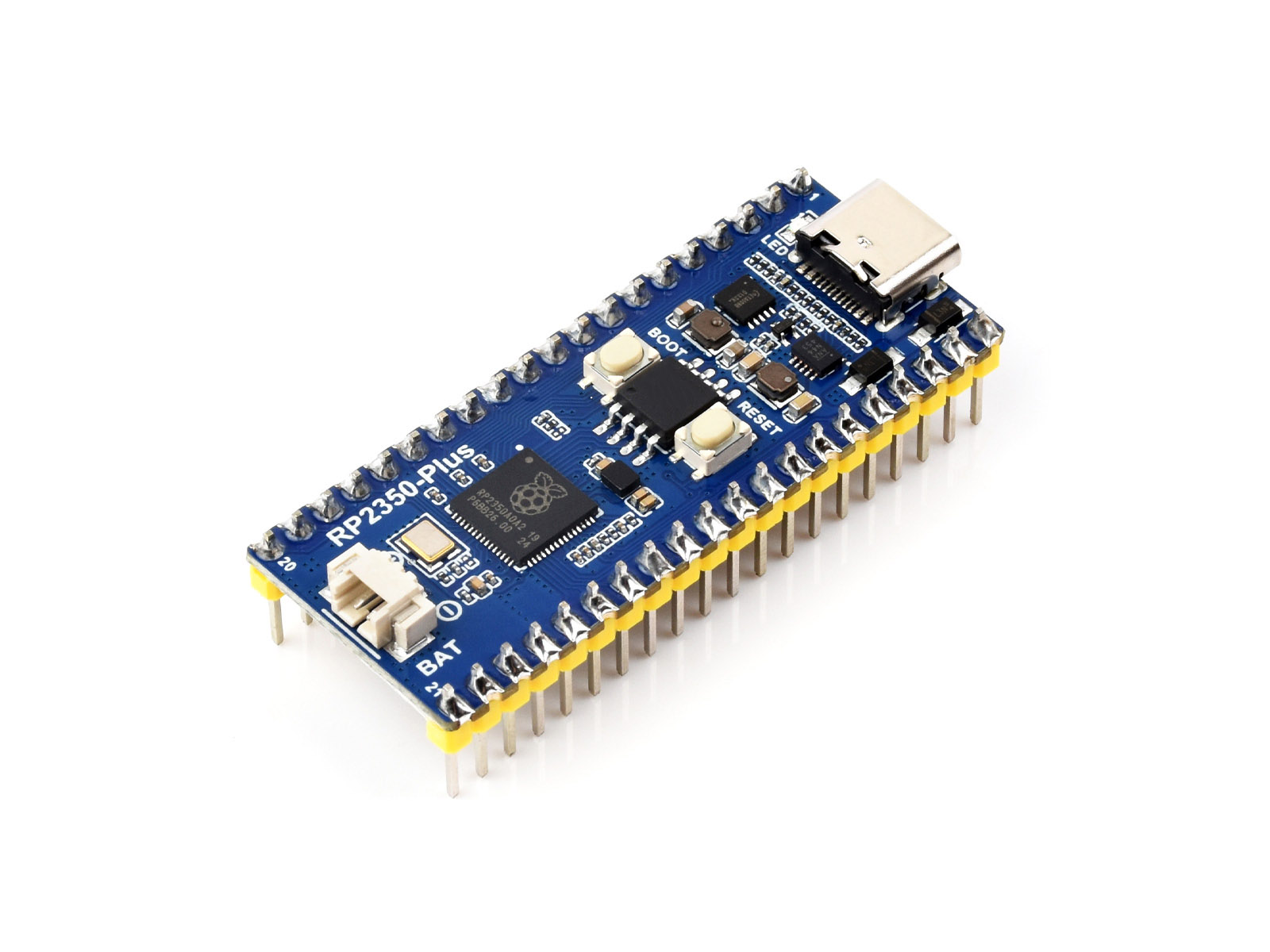

RP2350 微控制器升级版
基于树莓派官方自主研发的 RP2350A
兼容绝大多数 Raspberry Pi Pico 模块
产品特性
- 采用了 Raspberry Pi 官方自主设计的 RP2350A 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard 3 RISC-V 处理器，时钟运行频率高达 150MHz
- 内置 520KB 的 SRAM 和 4MB/16MB (可选) 的片上 Flash
- 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
- 板载锂电池充放电接口，有利于本产品在移动场景中使用
- 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- USB1.1 主机和设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载
- 多达 26 个多功能的 GPIO 引脚
- 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 以及 16 个可控 PWM 通道
- 精确的片上时钟和定时器
- 内置温度传感器
- 片上加速浮点库
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
版本选择
Pico 2 微雪升级版
Pico 2 微雪升级版 加焊黄色排针
支持 C/C++，MicroPython
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
双核、双架构处理器
搭载了双核 ARM Cortex-M33 处理器和双核 Hazard 3 RISC-V 处理器
运行频率高达 150 MHz
26 个多功能 GPIO 引脚
支持配置引脚功能，可方便灵活地开发和集成
资源简介
- LED 灯
用户指示灯 (非电源指示灯)
- USB Type-C 接口
- ETA6096
高效锂电池充电芯片
- MP28164
高效率 DC-DC 降压-升压芯片
- BOOT按键
复位时按下，进入下载模式
- 片上 Flash 芯片
4MB：W25Q32JVSSIQ
16MB：W25Q128JVSIQ - RESET 按键
复位按键
- RP2350A
双核处理器，高达 150MHz 的运行频率
- 电池接口
MX1.25 连接器，可用于接入 3.7V 锂电池，支持充放电
- 引脚接口
兼容 Raspberry Pi Pico 2 标准接口
- USB 测试点
可引出 USB 接口
- BOOT 测试点
与 BOOT 按键相连
- Debug 接口
产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 |
DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 |
LDO, 800mA | Type-C | 4MB | - | - |
 微型版 |
LDO, 800mA | 分体式 Type-C |
4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 |
LDO, 800mA | Type-C | 4MB | - | 带网口 |
 1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 |
LDO, 800mA | Type-C | 2MB | - | - |
 微型版 |
LDO, 500mA | 分体式 Type-C |
2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 |
LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 |
LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 |
LDO, 300mA | 分体式 Type-C |
2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 |
LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 |
- | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
