树莓派CM4计算模块迷你主机 内置微雪WIFI6双网口扩展板

树莓派 CM4 WIFI6
双网口扩展板

功能强大，配套齐全

方便学习评估树莓派计算模块或直接集成到产品中

WIFI 模组适配

本产品适用于以下类型的 M.2 A/E KEY 接口的 WIFI 模组

Wireless-AX210

Wi-Fi 6E 模组

Wireless-AX200

Wi-Fi 6 模组

本产品不配套 WIFI 模组，如有需要，请另行选购

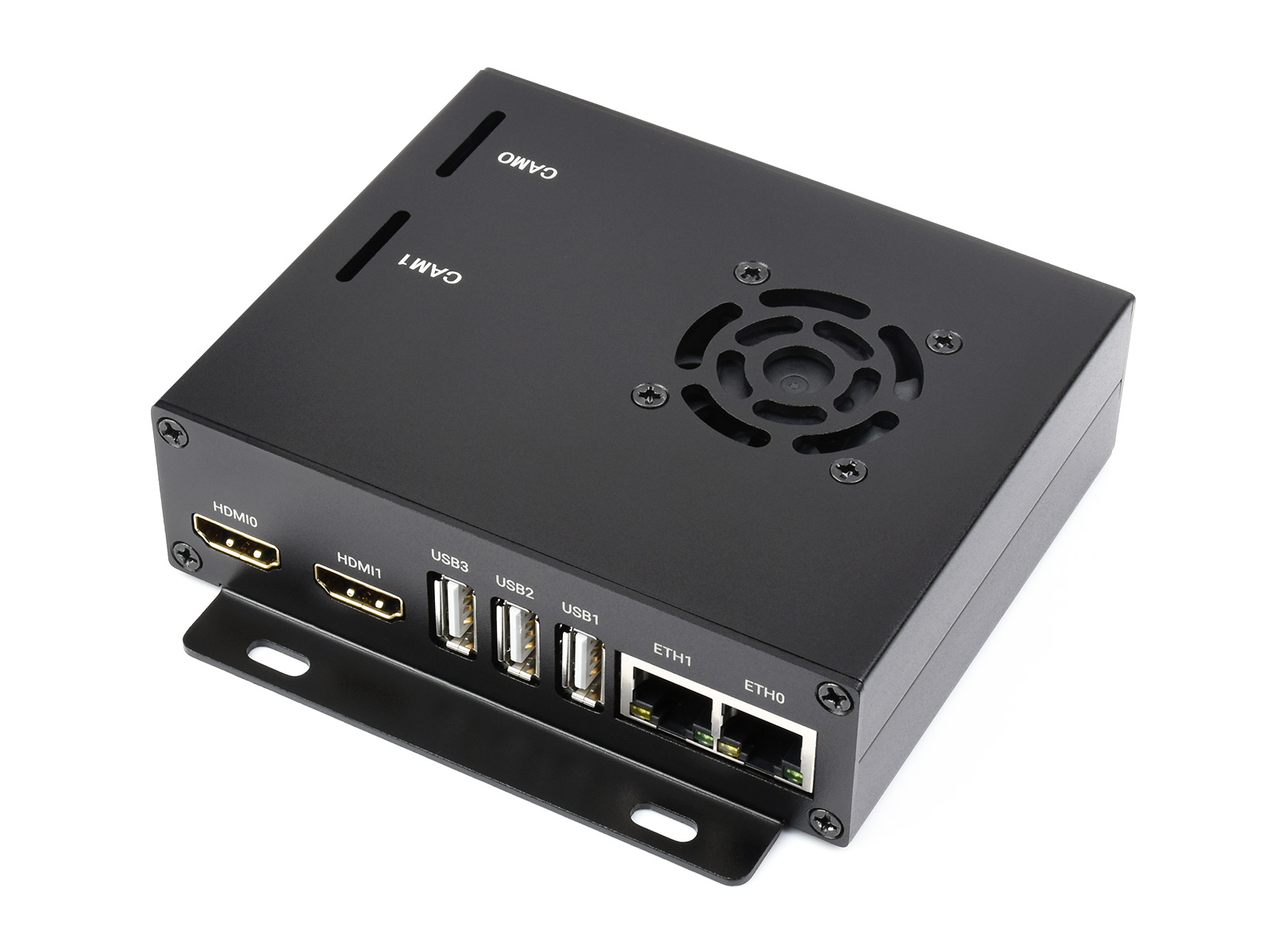

可加装黑色金属外壳

支持接入 WIFI6 模组，可搭建带 WIFI 功能的树莓派 CM4 主机

图片仅供展示，产品不包含 CM4 和 AX210/200 WIFI 模组

底板参数

CM4 扩展板对比

	接口数量及接口参数
产品	PoE	网口	40PIN GPIO	PCIe	① USB	DSI	HDMI	CSI	RTC	② 风扇 接口	电源 输入	特性
NANO A					2.0×1						5V	CM4 大小
NANO B		千兆×1			2.0×1						5V	CM4 大小
NANO C					2.0×1						5V	板载摄像头
基础板精简		千兆×1		M.2 M	2.0×4		×2	×2		5V	5V	小板型
基础板完整		千兆×1		M.2 M	2.0×4		×2	×2		5V	5V	小板型
基础板进阶		千兆×1		M.2 M	2.0×2			×2		5V	5V	LCD 接口直连
触摸扩展板		千兆×1		M.2 M	2.0×4						5V	IPS 屏幕
小板型双千兆		千兆×2			2.0×1					5V SH1.0	5V	双网口
双目视觉		千兆×1		M.2 M	2.0×4		×2				5V	双800万像素
四路 RS485		百兆×1, 千兆×1			2.0×2			×2		5V	7~36V	双网口
WIFI6 双网口		百兆×1, 千兆×1		M.2 E	2.0×3		×2	×2		5/12V	7~36V	WIFI6 双网口
双千兆网口		千兆×2			3.0×3		×2	×2		5/12V	7~36V
物联网双千兆		千兆×2			3.0×2		×2	×2		5/12V	5V	5G/4G 接口
物联网工控		千兆×1		Gen2×1	2.0×2	×2	×2	×2		5/12V	7~36V	5G/4G 接口; RS232; RS485; ADC
PoE B		千兆×1		Gen2×1	2.0×4	×2	×2	×2		5/12V	5V	RS232; RS485
PoE UPS		千兆×1			2.0×4		×2	×2		5/12V	7~36V	UPS
PoE		千兆×1			3.0×4	×2	×2	×2		5/12V	7~36V
树莓派官方	③	千兆×1		Gen2×1	2.0×4	×2	×2	×2		12V	12V
无线扩展		千兆×1		M.2 B / Mini-PCIe	2.0×3					5/12V	5V 或 7~36V	5G/4G 接口; RS485; CAN; 导轨 安装
UPS 无线扩展		千兆×1		M.2 B	2.0×3					5/12V	5V 或 7~36V	带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装
硬盘扩展主机		千兆×2		M.2 M×2/ Mini-PCIe	3.0×2		×2	×2			5V	双 M.2 M KEY 接口
5 寸一体机	③	千兆×1		M.2 M	2.0×4			×2		5/12V	5V
7 寸一体机		千兆×1		M.2 M	2.0×4	占用		占用		5/12V 占用	7~36V	摄像头; 触控; 喇叭
13.3寸一体机		千兆×1			2.0×2						12V	高清触控屏
13.3寸 智能魔镜		千兆×1			2.0×2						12V	高清屏，语音助手
备注	① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

本产品不含图中的 CM4 和 WIFI 模组

板载 M.2 E KEY 接口

支持 WIFI 模组接入，支持 AX200，AX210 等无线网卡

相关网卡参数对比

产品型号	AX210			AX200		BE200
Wi-Fi 版本	Wi-Fi 6E			Wi-Fi 6		Wi-Fi 7
Wi-Fi 频段	2.4GHz	5GHz	6GHz	2.4GHz	5GHz	2.4GHz	5GHz	6GHz
Wi-Fi 速率	574Mbps	2400Mbps	2400Mbps	574Mbps	2400Mbps	574Mbps	2400Mbps	5800Mbps
接口	NGFF (M.2 A/E Key)					NGFF (M.2 E Key)
蓝牙版本	5.3			5.2		5.4
技术支持	支持 MU-MIMO
天线接口	IPEX 接口 4 代
兼容系统	Linux、Windows 10 / 11
产品尺寸	22.0 × 30.0 × 2.4 (mm)

双以太网 RJ45 接口

一路千兆网口，一路百兆网口

更多丰富的接口

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

应用示例

适用于双目视觉的树莓派应用或其他工业场合

本产品不包含图中的显示屏、摄像头模块和天线

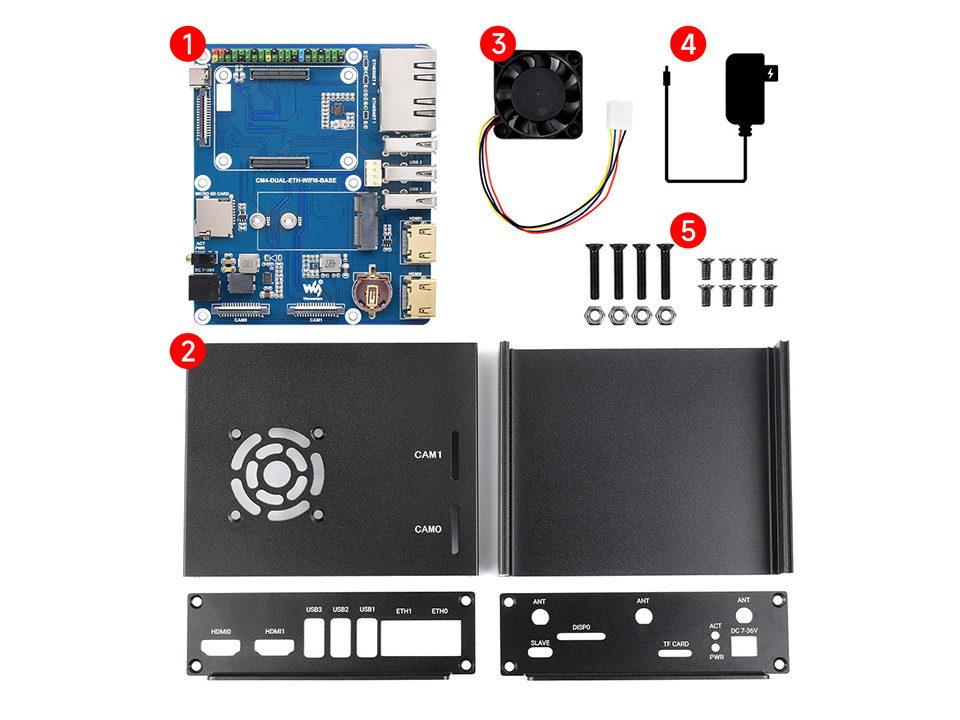

产品展示

产品尺寸

关于 CM4 的简介

全新升级，更强大的 CM4
