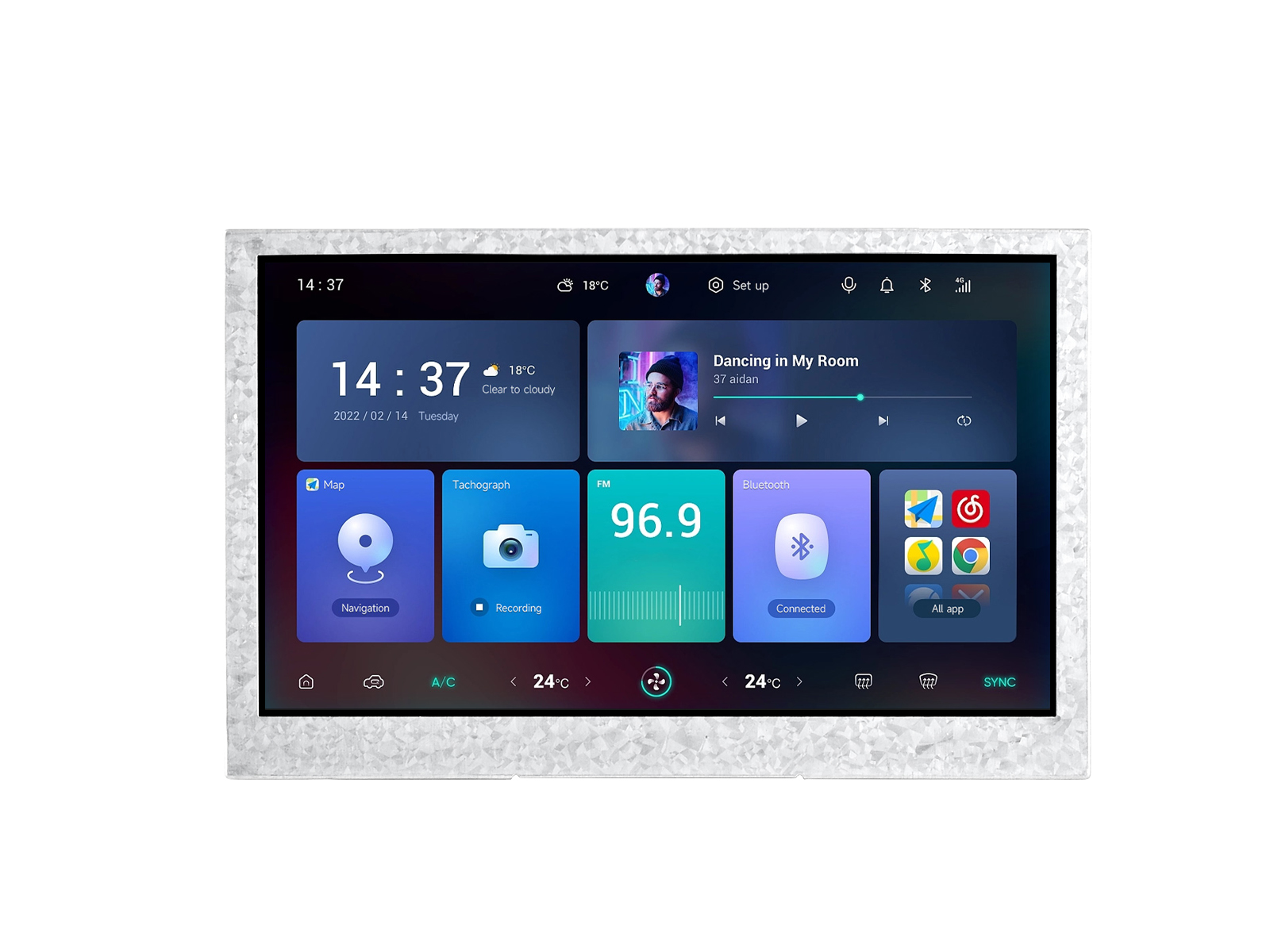

ESP32-S3 4.3寸LCD屏开发板 800×480分辨率 32位LX7双核处理器主频240MHz 支持WiFi蓝牙板载天线

内置512KB SRAM和384KB ROM，叠封16MB Flash和8MB PSRAM，板载CAN、RS485、I2C等接口

价格

¥149.48

型号

ESP32-S3-LCD-4.3

SKU

30493

品牌

Waveshare

版本选择

不带触控版本带触控版本

价格参考

含普票

含普票

数量	1+	10+	50+	100+
价格	¥149.48	¥144.43	¥141.91	¥140.90

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

4.3 英寸LCD屏双核

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
4.3 英寸 LCD 屏开发板

集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口

ESP32-S3 4.3 英寸电容触控屏开发板卖点图标，包括：双核处理器、WIFI、蓝牙、板载天线、尺寸英寸、触摸、分辨率、65K彩色

版本选择

ESP32-S3-LCD-4.3
无触控版本

ESP32-S3-Touch-LCD-4.3
带触控版本

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 4.3 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 4.3 英寸 LCD 屏，800 × 480 分辨率，65K 彩色
支持 I2C 接口控制 5 点电容触摸 (可选)，支持中断
板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
支持灵活时钟、模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

IPS 显示面板

卓越的显示性能，160° 可视角度

支持扩展多种外设

可通过 Sensor、CAN、RS485、I2C 等接口接入更多扩展设备

应用示例

图片仅供展示，详细配置请参考配置清单

资源简介

ESP32-S3N16R8
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
SGM2212-3.3
800mA 低噪声 LDO
FSUSB42UMX
用于 USB 引脚复用
屏幕触摸接线端子
USB TO UART Type-C 接口
USB Type-C 接口
TJA1051T/3/1J
CAN 接口芯片
CH422G
IO 扩展芯片
BOOT 按键
按住上电进行程序烧录
RESET 按键
按下复位控制器
MP3302DJ-LF-Z
屏幕背光升压芯片

4.3 英寸屏幕接线端子
Micro SD 卡座
传感器接线端子
CAN 接线端子
I2C 接线端子
RS485 接线端子
3.7V 单节锂电池 PH2.0 接口
CAN 终端电阻选择接口
RS485 终端电阻选择接口
CH343P
USB 转 UART 芯片
SP3485
RS485 收发器芯片
CS8501
锂电池充电管理芯片
状态指示灯
PWR 电源指示灯；
CHG 锂电池充电指示灯；
DONE 锂电池充电完成指示灯

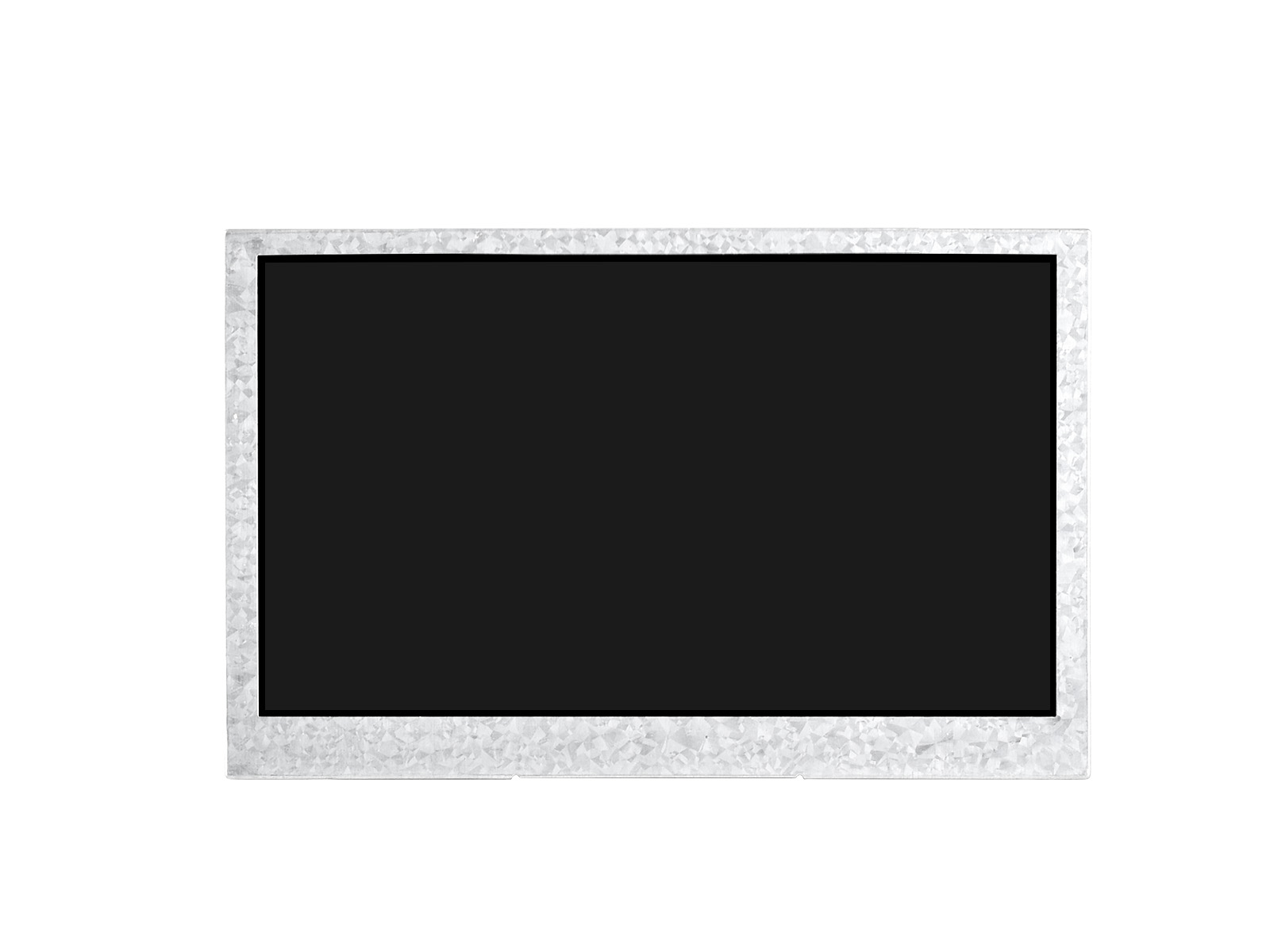

产品展示

产品尺寸

无触控版本

带触控版本

ESP32-S3 屏幕开发板选型

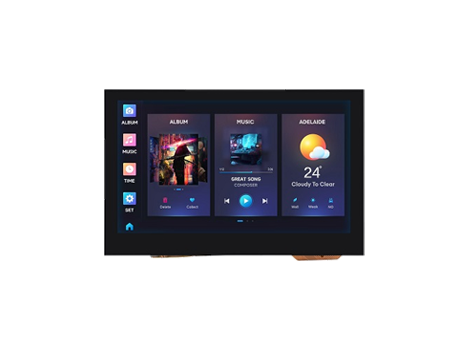

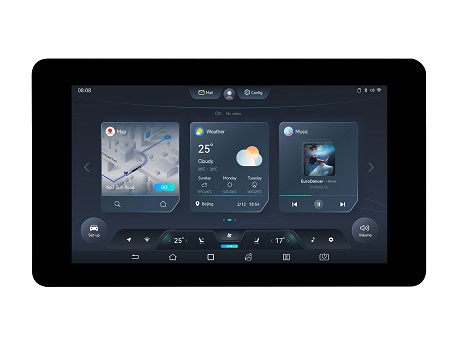

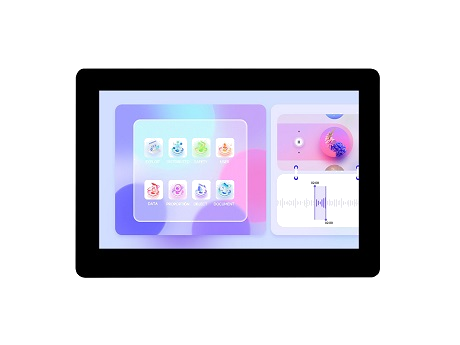

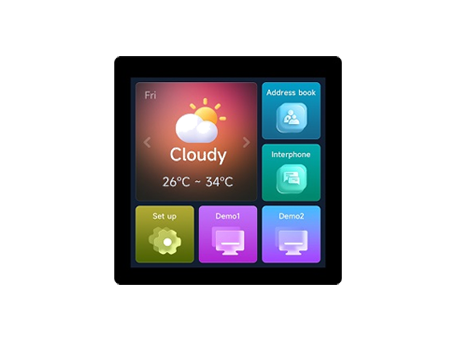

产品	4英寸无触摸版 / 带触摸版	4.3英寸B型常规版 / 带外壳版	4.3英寸无触摸版 / 带触摸版	5英寸无触摸版 / 带触摸版	5英寸B型无触摸版 / 带触摸版	7英寸无触摸版 / 带触摸版
产品
基础参数
处理器	高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/ 蓝牙	支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash	16MB Flash
PSRAM	8MB PSRAM
供电范围	Type-C 5V + DC 7-36V		Type-C 5V	Type-C 5V + DC 7-36V		Type-C 5V
屏幕参数
分辨率	480 × 480	800 × 480			1024 × 600	800 × 480
显示接口	RGB
显示面板	IPS
可视角度	160°				178°	170°
触摸类型	电容
触摸面板	钢化玻璃
通信接口	CAN、RS485、I2C、USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor	CAN、 RS485、 I2C、 USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入		5~36V，双向光耦隔离，支持无源和有源开关量输入		5V~36V，双向光耦隔离，支持无源和有源开关量输入
数字输出		5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA		5V~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA
其它
操作温度	0℃ ~ 65℃
产品尺寸 (L×W) (mm)	不带触摸版：76.54×74.66 带触摸版：84.2×84.2	常规版：112.4×75.1 带外壳版：116.3×79	106.00×68.00	127.7×87.45		不带触摸版：165.72×97.60 带触摸版：192.96×110.76
