ESP32-S3 2.1寸圆形屏触控屏开发板2.5D曲面触控屏版本 32位LX7双核处理器 480×480分辨率 262K彩色支持WiFi/蓝牙BLE 5

板载512KB SRAM，384KB ROM，8MB PSRAM和16MB Flash，板载QMI8658六轴传感器、RTC时钟传感器

价格

原价

型号

ESP32-S3-Touch-LCD-2.1B

SKU

30697

品牌

Waveshare

版本选择

平面触控屏版本 2.5D曲面触控屏版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

7 英寸电容LCD屏双核

5 英寸电容触控屏双核

5 英寸LCD屏双核

5 英寸B型电容触控屏双核

5 英寸B型LCD屏双核

4.3 英寸电容触控屏双核

4.3 英寸LCD屏双核

4.3 英寸电容触控屏带外壳双核

4.3 英寸电容触控屏双核

4 英寸电容触控屏双核

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8 英寸圆形屏触控屏开发板

2.8 英寸圆形屏LCD屏开发板

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2.41英寸AMOLED触摸屏开发板

2.41英寸AMOLED触屏开发板带外壳

2.1 英寸电容触摸2.5D曲面屏

2.1 英寸电容触摸平面屏

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.85英寸电容触摸带音箱不带电池

1.85英寸电容触摸带音箱

1.85英寸电容触摸板载音频解码芯片

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.8英寸电容触摸带传感器不带电池

1.8英寸电容触摸带传感器带电池

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.43英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
2.1 英寸圆形触控屏开发板

集成 RGB 显示接口和 I2C 触控接口，多种外设接口

ESP32-S3 2.1 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

以下版本均带有触控功能

ESP32-S3-Touch-LCD-2.1
平面触控屏版本

ESP32-S3-Touch-LCD-2.1B
2.5D 曲面触控屏版本

LCD 屏参数

显示面板	IPS	显示尺寸	2.1inch
显示分辨率	480 × 480	显示颜色	262K
通信接口	SPI + RGB	显示 IC	ST7701
触摸接口	I2C	触控 IC	CST820
触摸类型	电容感应式	触控点数	单点触控

产品特性

本产品是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.1 英寸触摸屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
板载 2.1 英寸触摸屏，480 × 480 分辨率，262K 彩色
支持 I2C 接口控制触摸，支持中断
引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

应用场景

显示面板

卓越的显示性能，262K 彩色，可视角度广

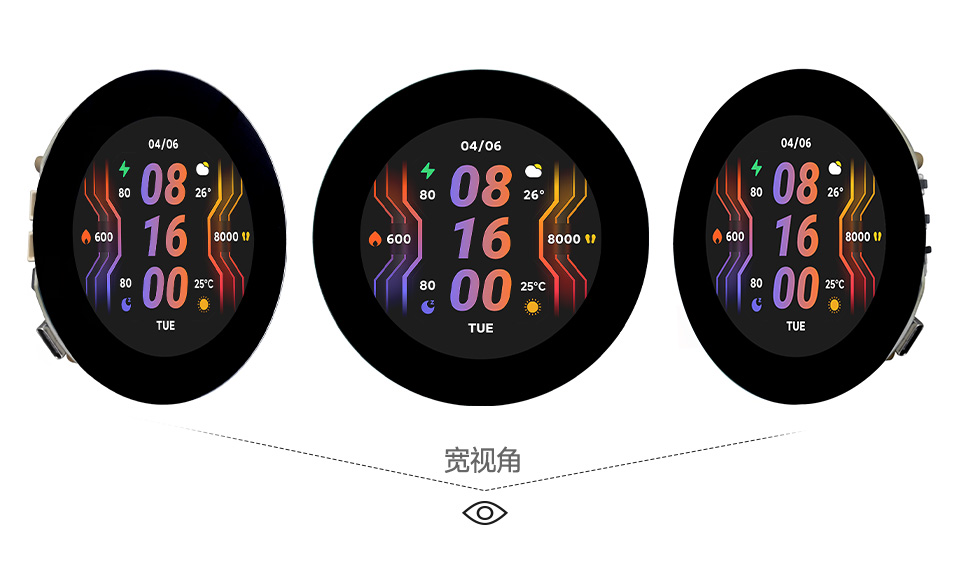

三个ESP32-S3 2.1 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持扩展多种外设

可通过 GPIO、UART、I2C 等接口接入更多扩展设备

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
QST 姿态传感器
QMI8658（六轴陀螺加速度计）
TCA9554PWR
GPIO 扩展芯片，已全部使用，未引出
FSUSB42UMX
UART 选择芯片，连接 UART Type-C 接口时禁用 4Pin UART 接口，未连接 UART Type-C 时，4Pin UART 接口可用
CH343P
USB 转 UART，并板载自动下载电路，无需多余操作即可实现程序烧录
16MB Flash
RTC 时钟芯片
PCF85063 RTC 时钟
电池充电管理芯片
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
USB Type-C 接口
系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

12PIN 多功能接口
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
Micro SD 卡座
RTC 电池接口
接入可充电的 RTC 电池
I2C 接口
内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
UART 接口
在连接 USB TO UART Type-C 接口时，该接口不可用
USB TO UART Type-C 接口
蜂鸣器
电源指示灯
充电指示灯
在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)
电池供电控制开关
RESET 按键
BOOT 按键

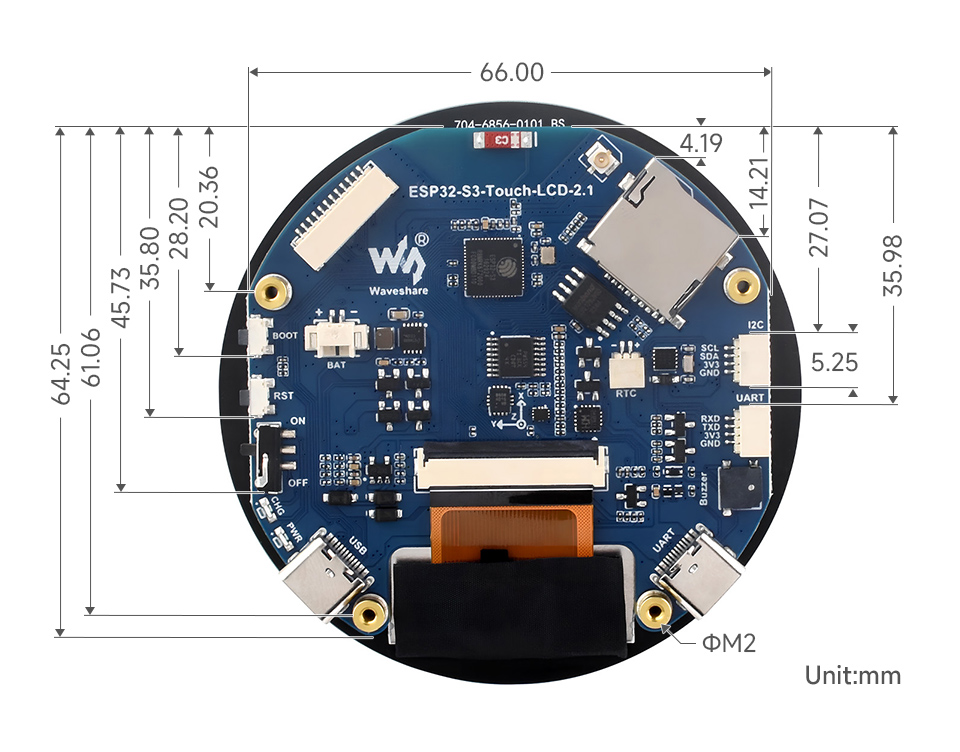

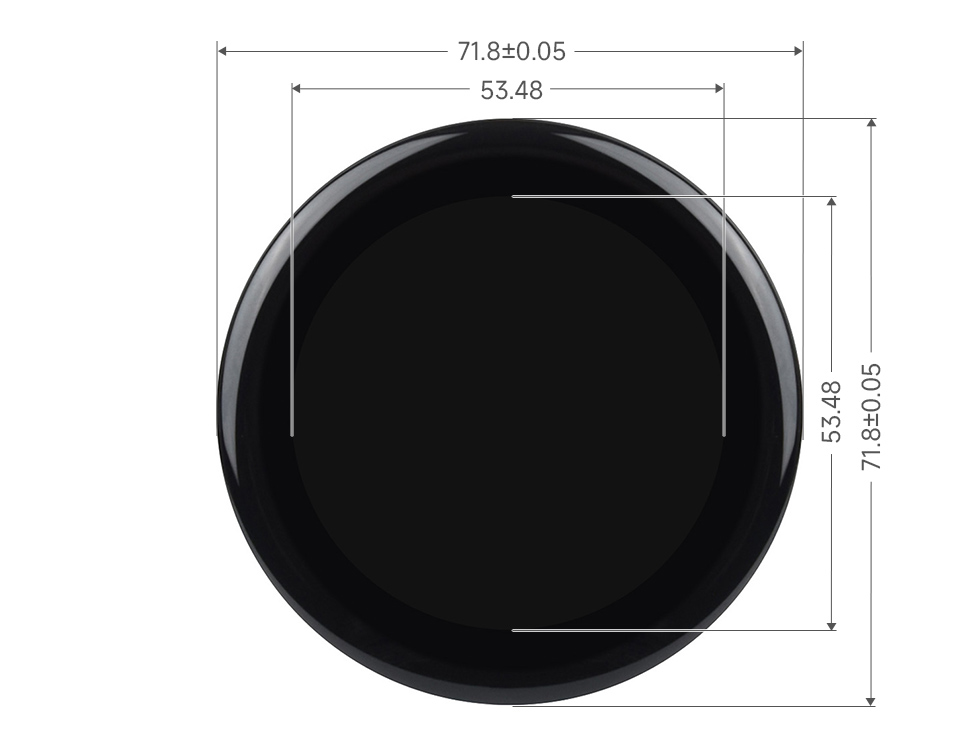

产品尺寸

平面触控屏版本

2.5D 曲面触控屏版本

背面尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ C05300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ C05300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
