ESP32-S3 电容触控屏开发板
带 4.3 英寸 LCD

集成 RGB 接口显示和 5 点电容触控，多种外设接口

ESP32-S3 4.3 英寸电容触控屏开发板的首图界面，以及卖点图标，包括：LX7双核处理器，2.4GHz Wi-Fi，BLE 5低功耗蓝牙，板载天线，4.3英才屏幕屏幕尺寸，5点触控，分辨率，65K彩色等图标

版本选择

常规版（无外壳）

升级版 (带塑胶外壳)

产品特性

ESP32-S3-Touch-LCD-4.3B 是一款支持 2.4GHz WiFi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 4.3 英寸 LCD 电容触控屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 4.3 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断
板载稳压芯片，支持 7~36V 宽电压供电
板载 RTC 芯片和可充电电池，实现掉电时间不丢失
板载 CAN、RS485、I2C 接口、Micro SD 卡座、MX1.25 2P 电池接口和数字量隔离型 IO 等资源
输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
外置 LED 指示灯，方便查看电源跟电池充电状态
支持灵活时钟，模块电源单独设置等精确控制，实现多场景低功耗模式

应用场景

IPS 显示面板

优质的显示性能，可视角度为 160°

ESP32-S3 4.3 英寸电容触控屏开发板可视角度为160度，使用了三个屏幕不同视角展示

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

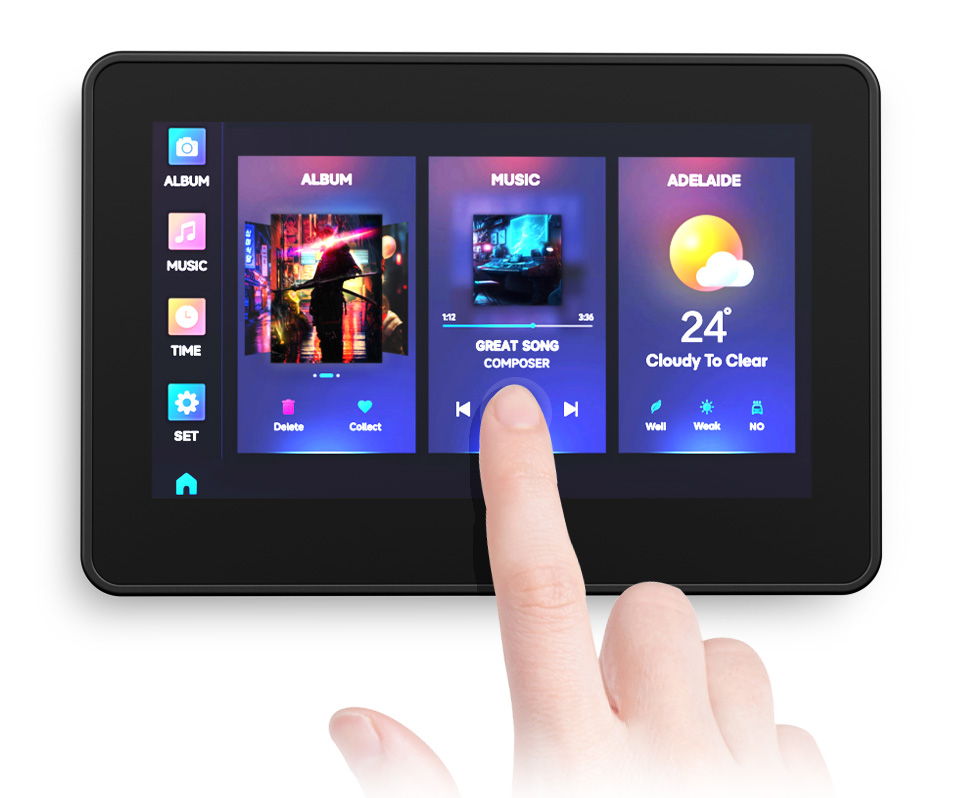

手指触摸ESP32-S3 4.3英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的UI界面，

支持扩展多种外设

可通过 CAN、RS485、I2C 和隔离 IO 等接口接入更多扩展设备

ESP32-S3 4.3 英寸电容触控屏开发板的接口介绍，包括CAN接口、RS485接口、DO接口、DI接口等。

底部或背面灵活插线

配备两种接线端子，可选择从底部插线或背面插线，方便集成到导轨或嵌入式等多种应用场景

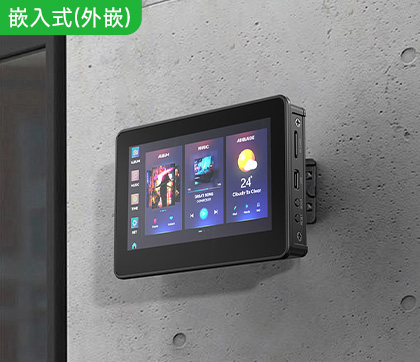

底部插线

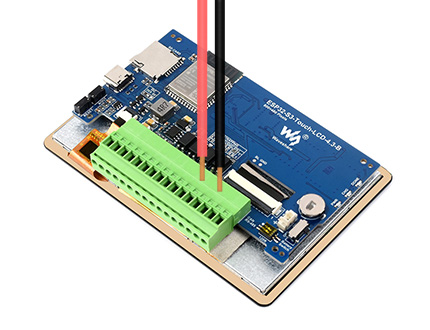

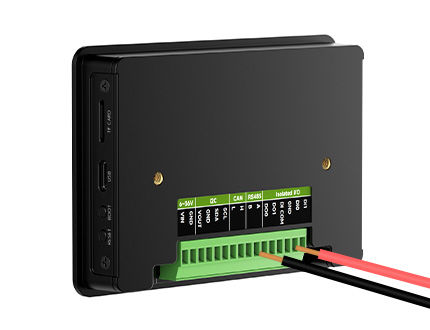

背面插线

注意：带外壳版本不支持底部插线

资源简介

ESP32-S3-WROOM-1-N16R8
WiFi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash
Micro SD 卡座
USB Type-C 接口
BOOT 按键
按住上电进行程序烧录
RESET 按键
按下复位控制器
光耦隔离
屏幕触摸接线端子
4.3 英寸屏幕接线端子
CAN 和 RS485 终端电阻开关
默认关闭
电池连接开关
ON：连接电池
OFF：断开电池
3.7V 单节锂电池 1.25 接口

指示灯
DONE：锂电池充电完成指示灯
CHG：锂电池充电指示灯
PWR：电源指示灯
(有连接电源，没有连接电池或者开关关闭，则 CHG 闪烁 DONE 常亮)
7-36V DC 供电
I2C 接口
VOUT 输出 5V/3.3V (由板载电阻切换，二选一)
CAN 接口
RS485 接线端子
数字输出
5~36V，开漏输出，输出负载 450mA/通道 (MAX)
输入信号公共端
不接悬空：干接点无源输入
接电源正极：低电平触发，NPN 型湿接有源输入，电压 5V-36V DC
接电源负极：高电平触发，PNP 型湿接有源输入，电压 5V-36V DC
数字输入
5~36V，无源输入/有源输入 (NPN 型或 PNP 型)

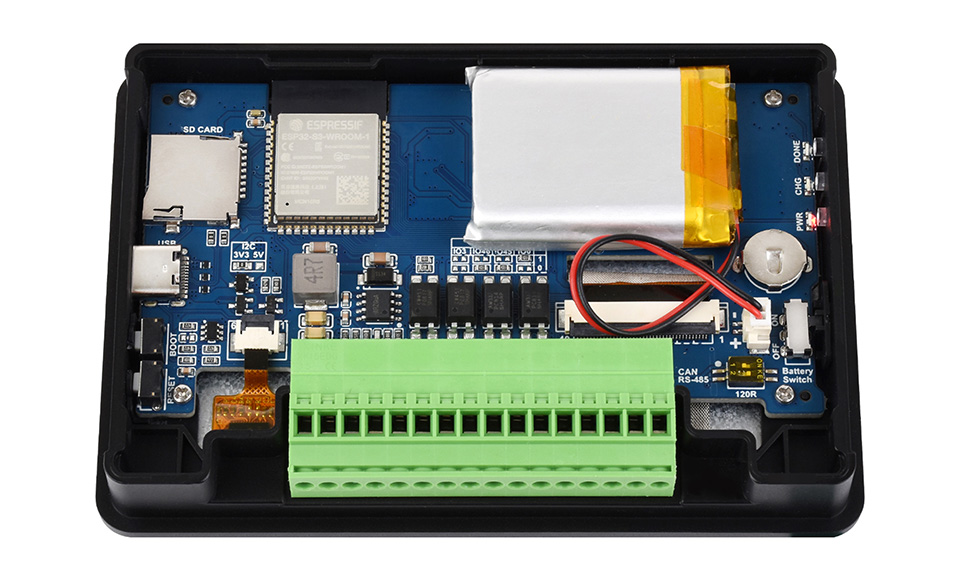

升级版接口介绍

可容纳尺寸为 60x30x6mm(长x宽x厚) 的电池

本产品不含电池，如有需要请另行购买

升级版安装方式

导轨卡扣、壁挂支架与悬臂支架均不包含，请另行选购
外壳背面固定孔间距为75mm

支持批量定制

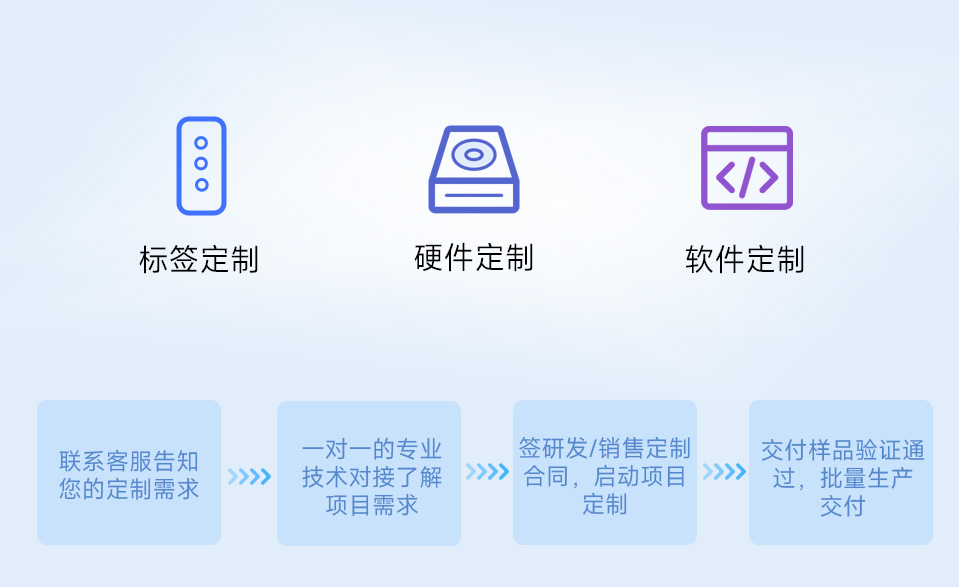

批量需求，支持定制软硬件包括硬件接口、LOGO、贴标、外壳和网页等

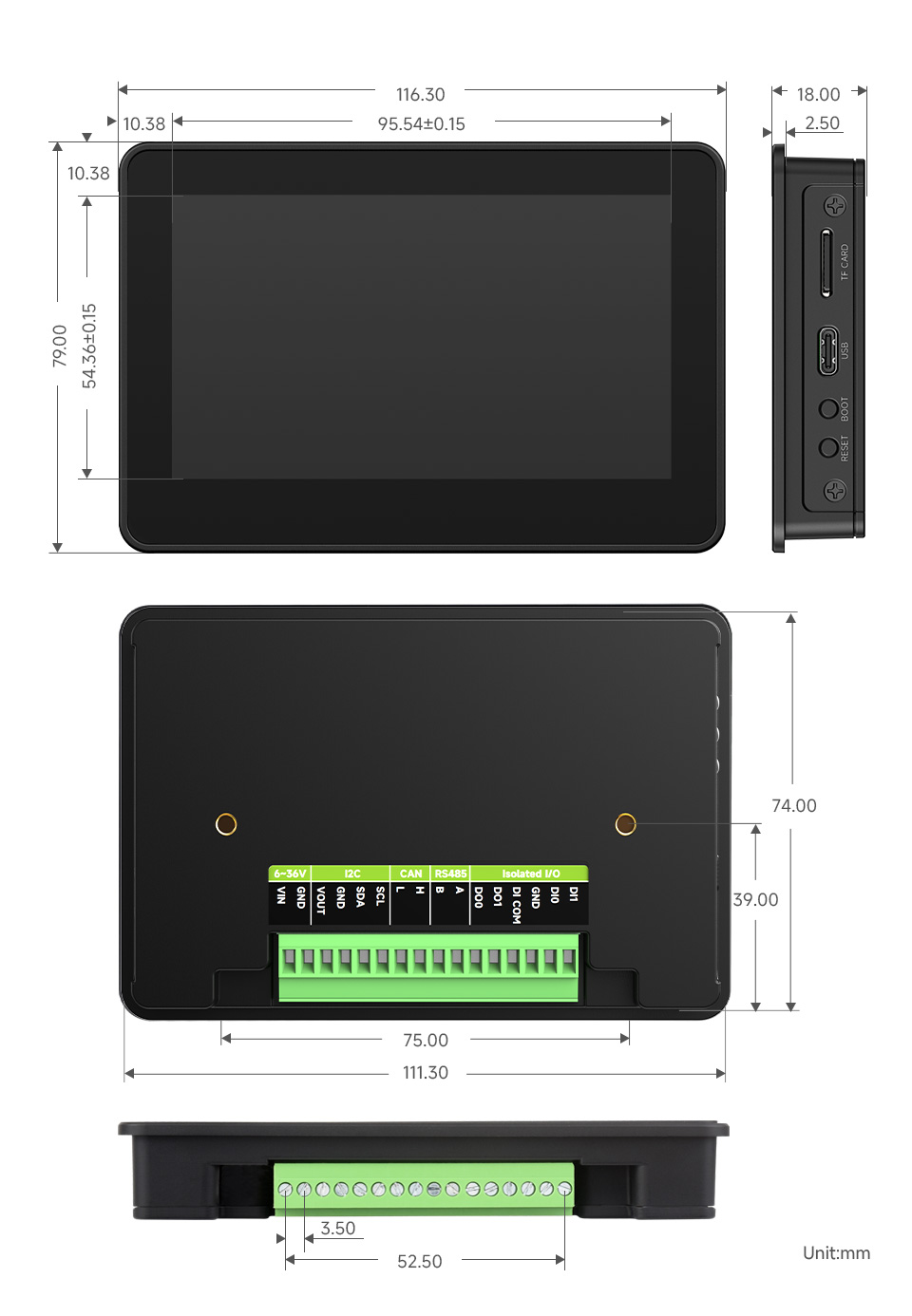

产品尺寸

ESP32-S3 屏幕开发板选型

产品	4英寸	4.3英寸B型常规版 / 带外壳版	4.3英寸无触摸版 / 带触摸版	5英寸无触摸版 / 带触摸版	5英寸B型无触摸版 / 带触摸版	7英寸无触摸版 / 带触摸版
产品
基础参数
处理器	高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/蓝牙	支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash	16MB Flash		8MB Flash	16MB Flash
PSRAM	8MB PSRAM		8MB PSRAM	8MB PSRAM		8MB PSRAM
供电范围	Type-C 5V + DC 7-36V		Type-C 5V	Type-C 5V + DC 7-36V		Type-C 5V
屏幕参数
分辨率	480 × 480	800 × 480			1024 × 600	800 × 480
显示接口	RGB
显示面板	IPS
可视角度	160°				178°	170°
触摸类型	电容
触摸面板	钢化玻璃
通信接口	CAN、RS485、I2C、USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor	CAN、 RS485、 I2C、 USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入		5~36V，双向光耦隔离，支持无源和有源开关量输入		5V~36V，双向光耦隔离，支持无源和有源开关量输入
数字输出		5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA		5V~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA
其它
操作温度	0℃ ~ 65℃
产品尺寸 (L×W) (mm)	84.2×84.2	常规版：112.4×75.1 带外壳版：116.3×79	106.00×68.00	127.7×87.45		不带触摸版：165.72×97.60 带触摸版：192.96×110.76
