ESP32-S3 5寸LCD电容触控屏32位LX7双核处理器178°全视角开发板 1024x600分辨率五点触摸主频240MHz支持WiFi蓝牙BLE5板载天线

内置 512KB SRAM 和 384KB ROM，178°全视角，集成16MB Flash 和 8MB PSRAM，板载 CAN、RS485、I2C 接口、 Micro SD 卡座、MX1.25 2P 电池接口和数字量隔离型 IO 等
价格
原价
型号
ESP32-S3-Touch-LCD-5B
SKU
28151
品牌
Waveshare
版本选择
无触摸版本 带触摸版本
屏幕选择
高清版 高清升级版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

7 英寸电容触控屏 双核 7 英寸电容LCD屏 双核 5 英寸电容触控屏 双核 5 英寸LCD屏 双核 5 英寸B型电容触控屏 双核 5 英寸B型LCD屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸LCD屏 双核 4.3 英寸电容触控屏带外壳 双核 4.3 英寸电容触控屏 双核 4 英寸电容触控屏 双核 2.8 英寸电容触摸双核 2.8 英寸双核LCD屏 2.8 英寸圆形屏触控屏开发板 2.8 英寸圆形屏LCD屏开发板 2.8英寸 LCD屏触摸双核带传感器 2.8英寸 LCD屏双核带传感器 2.1 英寸电容触摸双核带传感器 2英寸 LCD触控屏带摄像头 2英寸 LCD触控屏带摄像头接口 2英寸 LCD屏带摄像头 2英寸 LCD屏带摄像头接口 1.91英寸AMOLED屏开发板 1.91英寸AMOLED触摸屏开发板 1.85英寸电容触摸 双核262K色 1.85英寸 双核262k色 1.8英寸 电容触摸带传感器 不带电池 1.8英寸 电容触摸带传感器 带电池 1.69 英寸电容触摸液晶 低成本双核 1.69英寸液晶 低成本双核 1.47 262K色微控制器开发板 带RGB 1.47英寸双核262K色 带RGB 1.46英寸 电容触摸带传感器 1.46英寸 电容触摸带传感器 带外壳 1.28英寸液晶双核 带传感器 1.28英寸液晶双核 带传感器 金属外壳 1.43英寸 电容触摸带传感器 带外壳 1.43英寸 电容触摸带传感器 1.28英寸电容触摸双核65K色 1.28英寸电容触摸双核65K色 带外壳 极客开发板集成LCD显示屏
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3
5 英寸 LCD 屏开发板

集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

版本选择

ESP32-S3-LCD-5

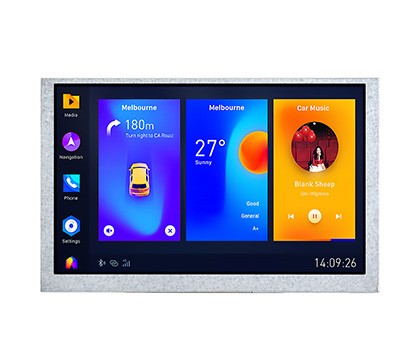

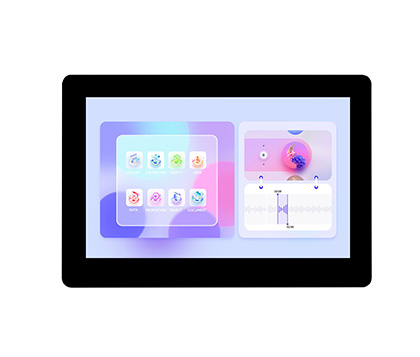

5DP-CAPLCD-H窄边电容触控屏框贴工艺
高清版-无触摸版本

800 × 480 分辨率
可视角度 160°

ESP32-S3-LCD-5B
5DP-CAPLCD-H窄边电容触控屏框贴工艺
高清升级版-无触摸版本

1024 × 600 分辨率
可视角度 178°

ESP32-S3-Touch-LCD-5
5DP-CAPLCD-H窄边电容触控屏框贴工艺
高清版-带触摸版本

800 × 480 分辨率
可视角度 160°

ESP32-S3-Touch-LCD-5B
5DP-CAPLCD-H窄边电容触控屏框贴工艺
高清升级版-带触摸版本

1024 × 600 分辨率
可视角度 178°

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 5 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI 等应用。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
  • 板载 5 英寸 LCD 屏，800 × 480 分辨率 / 1024 × 600 分辨率 (可选)，65K 彩色
  • 支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触摸版本)
  • 板载稳压芯片，支持 7V~36V 宽电压供电
  • 板载 RTC 芯片和可充电电池，实现掉电时间不丢失
  • 板载 CAN、RS485、I2C 接口、Micro SD 卡座、MX1.25 2P 电池接口和数字量隔离型 IO 等资源
  • 输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
  • 输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
  • 外置 LED 指示灯，方便查看电源跟电池充电状态
  • 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

ESP32-S3 4英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

IPS 显示面板

卓越的显示性能，可视角度 178°

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

仅高清升级版可视角度为 178°，高清版可视角度为 160°

电容式 5 点触摸 (可选)

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

支持扩展多种外设

可通过 CAN、RS485、I2C 和隔离 IO 等接口接入更多扩展设备

ESP32-S3 4英寸电容触控屏开发板支持扩展多种外设，可通过 CAN、RS485、I2C 等接口接入更多扩展设备

资源简介

ESP32-S3 4英寸电容触控屏开发板资源简介示意图

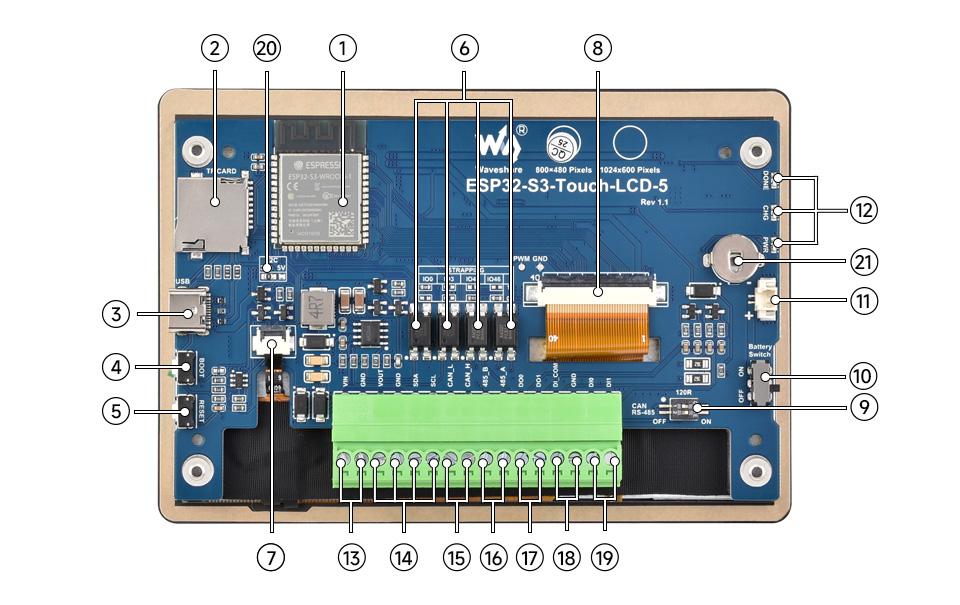

  1. ESP32-S3-WROOM-1-N16R8

    Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，
    封装 8MB PSRAM 和 16MB Flash

  2. Micro SD 卡座
  3. USB Type-C 接口
  4. BOOT 按键

    按住上电进行程序烧录

  5. RESET 按键

    按下复位控制器

  6. 光耦隔离
  7. 5 英寸屏幕触摸接线端子
  8. 5 英寸屏幕接线端子
  9. CAN 和 RS485 终端电阻开关

    默认关闭

  10. 电池连接开关

    ON：连接电池
    OFF：断开电池

  11. 3.7V 单节锂电池 1.25 接口
  12. 指示灯

    DONE：锂电池充电完成指示灯
    CHG：锂电池充电指示灯
    PWR：电源指示灯
    (有连接电源，没有连接电池或者开关关闭，
    则 CHG 闪烁 DONE 常亮)

  1. 7V~36V DC 供电
  2. I2C 接口

    VOUT 输出 5V / 3.3V
    (由板载电阻切换，二选一)

  3. CAN 接口
  4. RS485 接线端子
  5. 数字输出

    5V~36V，开漏输出，
    输出负载 450mA/通道 (MAX)

  6. 输入信号公共端

    不接悬空：干接点无源输入
    接电源正极：低电平触发，NPN 型湿接有源输入，电压 5V~36V DC
    接电源负极：高电平触发，PNP 型湿接有源输入，电压 5V~36V DC

  7. 数字输入

    5V~36V，无源输入/有源输入 (NPN 型或 PNP 型)

  8. VOUT 输出电压

    用于设置 I2C 设备的供电电压与 I/O 电平，默认为 3.3V

ESP32-S3 4英寸电容触控屏开发板资源简介示意图
  1. CS8501

    锂电池充电管理芯片

  2. PCF85063

    RTC 时钟芯片，可提供准确时间控制

  3. AP3032KTR-G1

    屏幕背光升压芯片

  4. CH422G

    IO 扩展芯片

  1. SP3485

    RS485 收发器芯片

  2. TJA1051T/3/1J

    CAN 接口芯片

  3. SGM2212-3.3

    800mA 低噪声 LDO

  4. 可充放电电池

支持批量定制

批量需求，支持定制软硬件包括硬件接口、LOGO、贴标、外壳和网页等

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

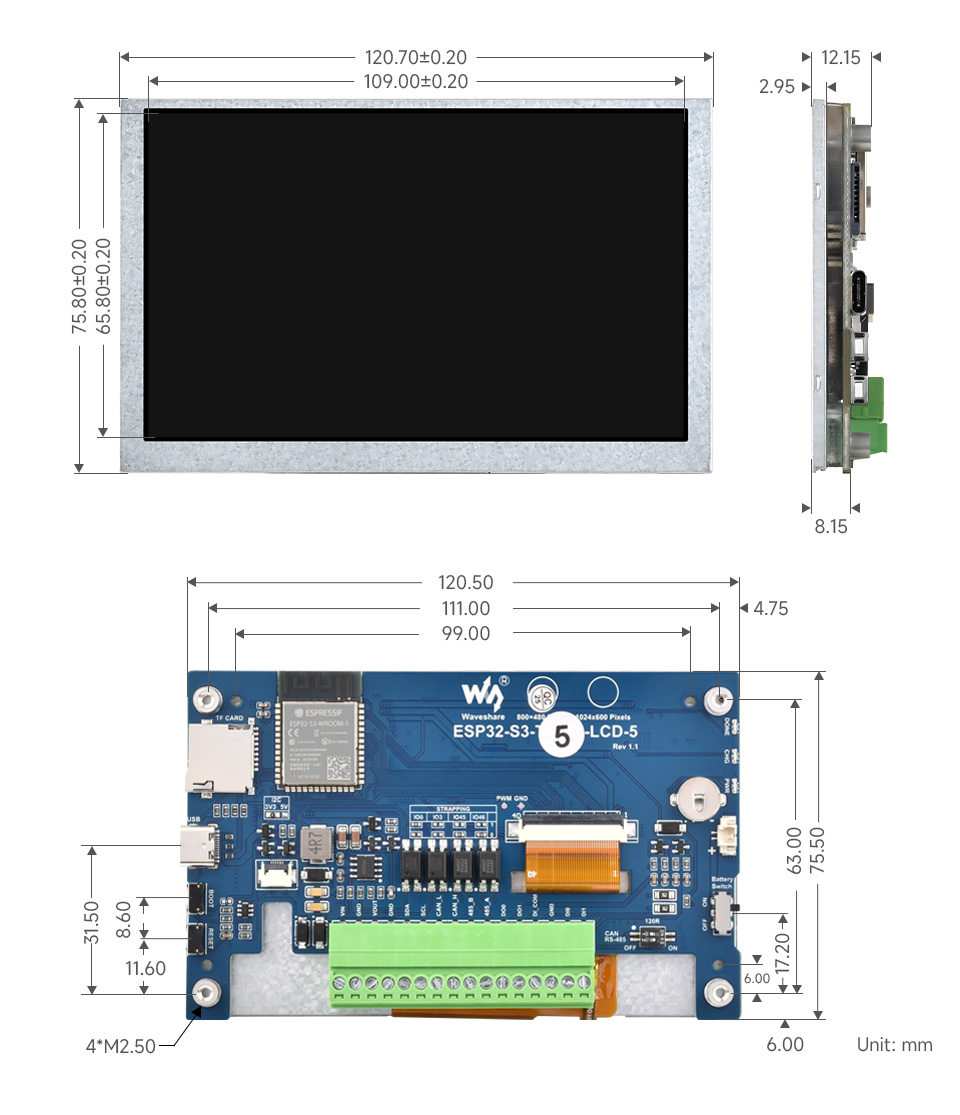

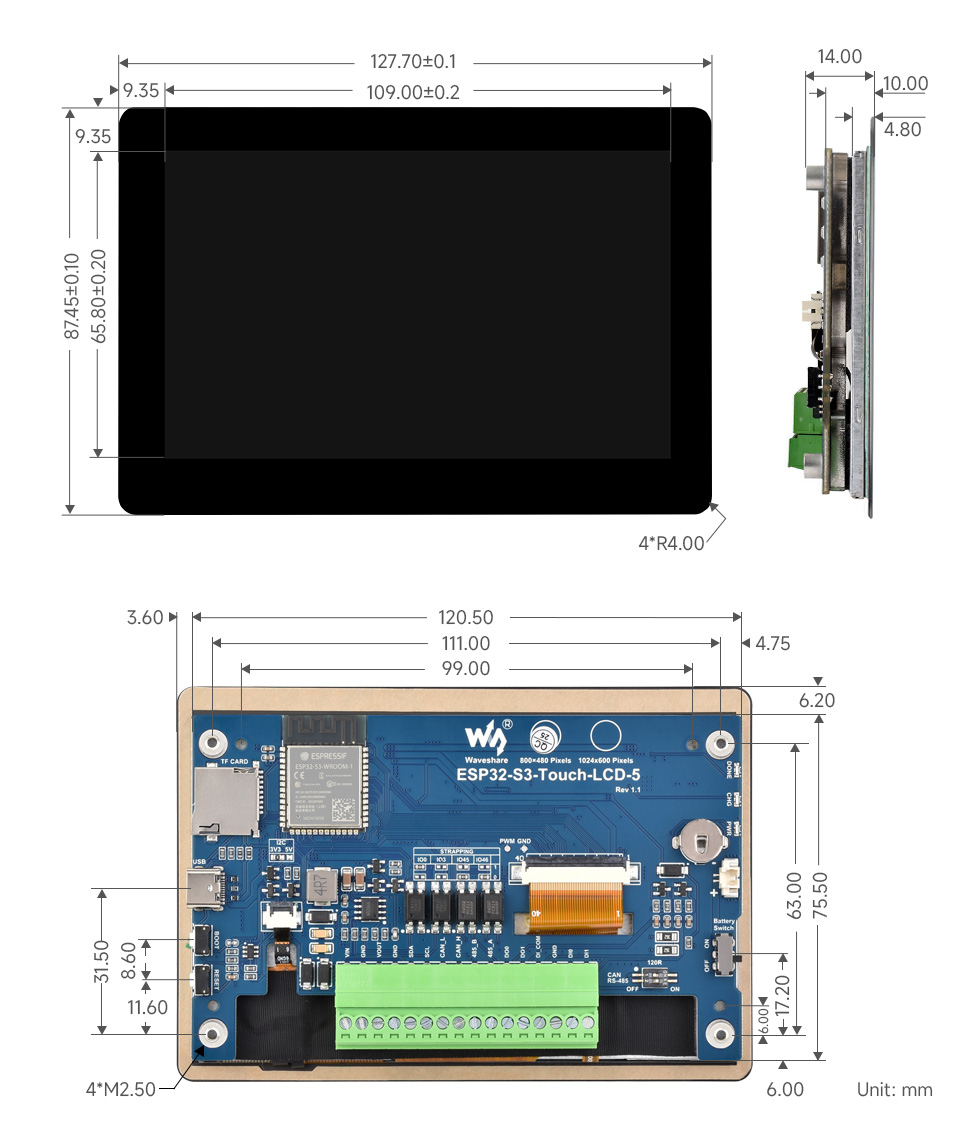

产品尺寸

无触摸版本

15.6 英寸显示屏全贴合屏HDR产品尺寸

带触摸版本

15.6 英寸显示屏全贴合屏HDR产品尺寸

ESP32-S3 屏幕开发板选型

产品 4英寸 4.3英寸B型
常规版 /
带外壳版 		4.3英寸
无触摸版 /
带触摸版 		5英寸
无触摸版 /
带触摸版 		5英寸B型
无触摸版 /
带触摸版 		7英寸
无触摸版 /
带触摸版
产品 ESP32-S3 4英寸宽电容触控屏开发板B型 ESP32-S3 4.3 英寸宽电容触控屏开发板B型 ESP32-S3 4 英寸宽电容触控屏开发板 ESP32-S3 5 英寸宽电容触控屏开发板 ESP32-S3 7 英寸宽电容触控屏开发板
基础参数
处理器 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/蓝牙 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash 16MB Flash 8MB Flash 16MB Flash 8MB Flash
PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM
供电范围 Type-C 5V + DC 7-36V Type-C 5V Type-C 5V + DC 7-36V Type-C 5V
屏幕参数
分辨率 480 × 480 800 × 480 1024 × 600 800 × 480
显示接口 RGB
显示面板 IPS
可视角度 160° 178° 170°
触摸类型 电容
触摸面板 钢化玻璃
通信接口 CAN、RS485、I2C、USB CAN、 RS485、 I2C、 USB、 UART、 Sensor CAN、 RS485、 I2C、 USB CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入 5~36V，双向光耦隔离，支持无源和有源开关量输入 5V~36V，双向光耦隔离，
支持无源和有源开关量输入
数字输出 5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA 5V~36V，光耦隔离，
输出采用大电流三极管，灌电流可达 450mA
其它
操作温度 0℃ ~ 65℃
产品尺寸 (L×W)
(mm) 		84.2×84.2 常规版：112.4×75.1
带外壳版：116.3×79 		106.00×68.00 127.7×87.45 不带触摸版：165.72×97.60
带触摸版：192.96×110.76

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Touch-LCD-5

配置清单

ESP32-S3-Touch-LCD-5B 主板 (含 16P 底部接线端子) × 1

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件
