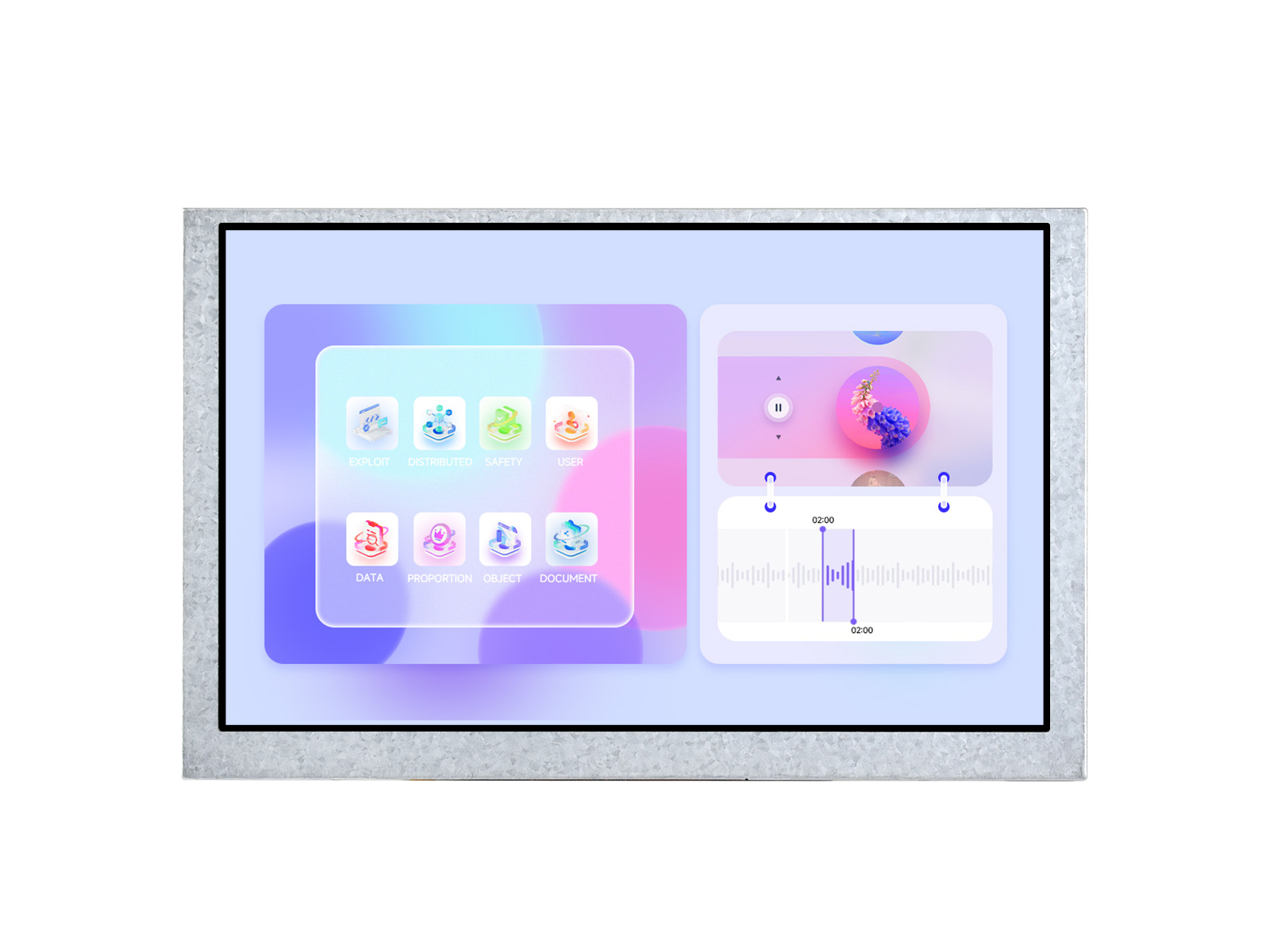

ESP32-S3 5寸LCD屏32位LX7双核处理器开发板 800x480分辨率主频240MHz支持WiFi蓝牙BLE5板载天线

内置 512KB SRAM 和 384KB ROM，集成16MB Flash 和 8MB PSRAM，板载 CAN、RS485、I2C 接口、 Micro SD 卡座、MX1.25 2P 电池接口和数字量隔离型 IO 等

价格

¥0.00

型号

ESP32-S3-LCD-5

SKU

30321

品牌

Waveshare

版本选择

无触摸版本带触摸版本

屏幕选择

高清版高清升级版

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

5 英寸LCD屏双核

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
5 英寸 LCD 屏开发板

集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

版本选择

ESP32-S3-LCD-5

高清版-无触摸版本

800 × 480 分辨率
可视角度 160°

ESP32-S3-LCD-5B

高清升级版-无触摸版本

1024 × 600 分辨率
可视角度 178°

ESP32-S3-Touch-LCD-5

高清版-带触摸版本

800 × 480 分辨率
可视角度 160°

ESP32-S3-Touch-LCD-5B

高清升级版-带触摸版本

1024 × 600 分辨率
可视角度 178°

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 5 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 5 英寸 LCD 屏，800 × 480 分辨率 / 1024 × 600 分辨率 (可选)，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触摸版本)
板载稳压芯片，支持 7V~36V 宽电压供电
板载 RTC 芯片和电池座，安装电池后实现掉电时间不丢失
板载 CAN、RS485、I2C 接口、Micro SD 卡座、MX1.25 2P 电池接口和数字量隔离型 IO 等资源
输入带双向光耦隔离，支持无源和有源开关量输入，有源支持正电压、负电压
输出带光耦隔离，驱动能力更强，灌电流可达 450mA (MAX)
外置 LED 指示灯，方便查看电源跟电池充电状态
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

IPS 显示面板

卓越的显示性能，可视角度 178°

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

仅高清升级版可视角度为 178°，高清版可视角度为 160°

电容式 5 点触摸 (可选)

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

支持扩展多种外设

可通过 CAN、RS485、I2C 和隔离 IO 等接口接入更多扩展设备

资源简介

ESP32-S3-WROOM-1-N16R8
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，
封装 8MB PSRAM 和 16MB Flash
Micro SD 卡座
USB Type-C 接口
BOOT 按键
按住上电进行程序烧录
RESET 按键
按下复位控制器
光耦隔离
5 英寸屏幕触摸接线端子
5 英寸屏幕接线端子
CAN 和 RS485 终端电阻开关
默认关闭
电池连接开关
ON：连接电池
OFF：断开电池
3.7V 单节锂电池 1.25 接口
指示灯
DONE：锂电池充电完成指示灯
CHG：锂电池充电指示灯
PWR：电源指示灯
(有连接电源，没有连接电池或者开关关闭，
则 CHG 闪烁 DONE 常亮)

7V~36V DC 供电
I2C 接口
VOUT 输出 5V / 3.3V
(由板载电阻切换，二选一)
CAN 接口
RS485 接线端子
数字输出
5V~36V，开漏输出，
输出负载 450mA/通道 (MAX)
输入信号公共端
不接悬空：干接点无源输入
接电源正极：低电平触发，NPN 型湿接有源输入，电压 5V~36V DC
接电源负极：高电平触发，PNP 型湿接有源输入，电压 5V~36V DC
数字输入
5V~36V，无源输入/有源输入 (NPN 型或 PNP 型)
VOUT 输出电压
用于设置 I2C 设备的供电电压与 I/O 电平，默认为 3.3V
RTC 电池座
规格为 CR927

CS8501
锂电池充电管理芯片
PCF85063
RTC 时钟芯片，可提供准确时间控制
AP3032KTR-G1
屏幕背光升压芯片
CH422G
IO 扩展芯片

SP3485
RS485 收发器芯片
TJA1051T/3/1J
CAN 接口芯片
SGM2212-3.3
800mA 低噪声 LDO

支持批量定制

批量需求，支持定制软硬件包括硬件接口、LOGO、贴标、外壳和网页等

产品尺寸

无触摸版本

带触摸版本

ESP32-S3 屏幕开发板选型

产品	4英寸无触摸版 / 带触摸版	4.3英寸B型常规版 / 带外壳版	4.3英寸无触摸版 / 带触摸版	5英寸无触摸版 / 带触摸版	5英寸B型无触摸版 / 带触摸版	7英寸无触摸版 / 带触摸版
产品
基础参数
处理器	高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/ 蓝牙	支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash	16MB Flash
PSRAM	8MB PSRAM
供电范围	Type-C 5V + DC 7-36V		Type-C 5V	Type-C 5V + DC 7-36V		Type-C 5V
屏幕参数
分辨率	480 × 480	800 × 480			1024 × 600	800 × 480
显示接口	RGB
显示面板	IPS
可视角度	160°				178°	170°
触摸类型	电容
触摸面板	钢化玻璃
通信接口	CAN、RS485、I2C、USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor	CAN、 RS485、 I2C、 USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入		5~36V，双向光耦隔离，支持无源和有源开关量输入		5V~36V，双向光耦隔离，支持无源和有源开关量输入
数字输出		5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA		5V~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA
其它
操作温度	0℃ ~ 65℃
产品尺寸 (L×W) (mm)	不带触摸版：76.54×74.66 带触摸版：84.2×84.2	常规版：112.4×75.1 带外壳版：116.3×79	106.00×68.00	127.7×87.45		不带触摸版：165.72×97.60 带触摸版：192.96×110.76
