产品详情
产品资料
配置清单

加入购物车

ESP32-S3
2.8 英寸圆形 LCD 屏开发板

480 × 480 分辨率，多种外设接口

ESP32-S3 2.1 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

ESP32-S3-LCD-2.8C
不带触控版本

ESP32-S3-Touch-LCD-2.8C
带触控版本

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.8 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash

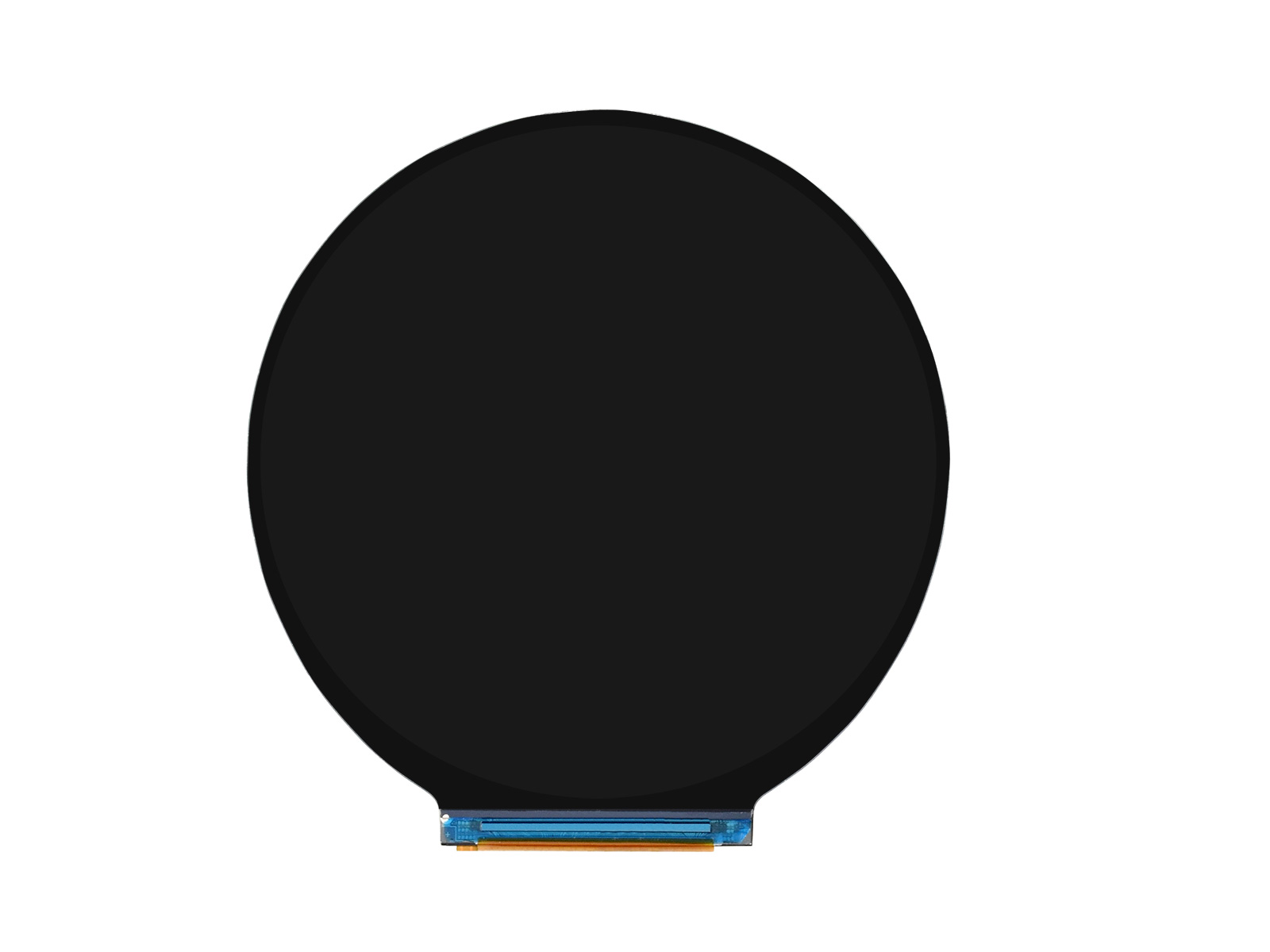

板载 2.8 英寸 LCD 屏，480 × 480 分辨率
支持 I2C 接口控制触摸，支持中断 (仅带触控版本)
引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

显示屏参数

显示面板	IPS	显示尺寸	2.8 inch
显示分辨率	480 × 480	对比度	1200:1
通信接口	RGB	显示 IC	ST7701
触控接口 (仅带触控版本)	I2C	触控 IC (仅带触控版本)	GT911

应用场景

显示面板

卓越的显示性能，160° 可视角度

三个ESP32-S3 2.1 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持扩展多种外设

可通过 GPIO、UART、I2C 等接口接入更多扩展设备

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
QST 姿态传感器
QMI8658（六轴陀螺加速度计）
TCA9554PWR
GPIO 扩展芯片，已全部使用，未引出
FSUSB42UMX
UART 选择芯片：
连接 UART Type-C 时，禁用 4PIN UART，
未连接 UART Type-C 时，启用 4PIN UART
CH343P
USB 转 UART，并板载自动下载电路，
无需多余操作即可实现程序烧录
16MB Flash
RTC 时钟芯片
PCF85063 RTC 时钟
电池充电管理芯片
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
USB Type-C 接口
系统电池接口
MX1.25 2PIN 连接器，可用于接入
3.7V 锂电池，支持充放电

12PIN 多功能接口
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
Micro SD 卡座
RTC 电池接口
接入可充电的 RTC 电池
I2C 接口
内接其他芯片，仅允许外接 I2C 设备，
不可映射为其他功能
UART 接口
在连接 USB TO UART Type-C 接口时，
该接口不可用
USB TO UART Type-C 接口
可用于下载程序、调试和供电
蜂鸣器
充电指示灯
在连接系统电池时，充电为常亮，充满熄灭
(未连接系统电池时，状态不定)
电源指示灯
电池供电控制开关
RESET 按键
BOOT 按键

产品尺寸

不带触控版本

带触控版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无				-					20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911				-					20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
