ESP32-S3
4 英寸电容触控屏开发板

集成 RGB 接口显示和 5 点电容触控，多种外设接口

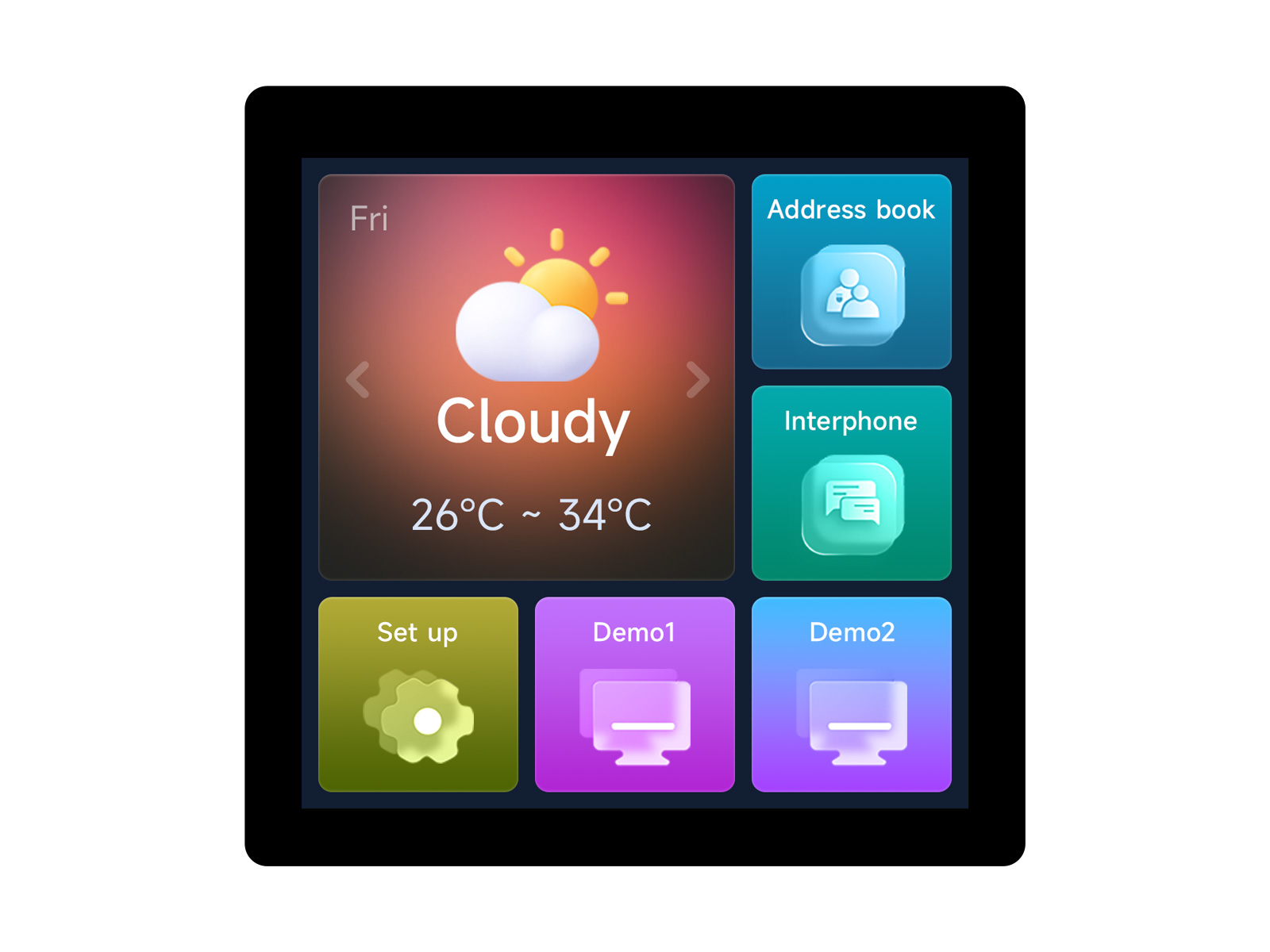

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

产品特性

ESP32-S3-Touch-LCD-4 是一款搭载了 ESP32-S3 2.4GHz WiFi 和 BLE 5 模组的开发板，集成 16 MB Flash 和 8 MB PSRAM。板载 4 英寸 480 × 480 分辨率 RGB 接口的电容触摸屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI，适用于智能中控面板、家庭网关、智能交互面板、工业控制以及智能灯控等场景。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
  • 板载 4 英寸电容触摸屏，480 × 480 分辨率，65K 彩色
  • 支持 I2C 接口控制电容触摸，5 点触控，支持中断
  • 板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
  • 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

ESP32-S3 4英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

IPS 显示面板

卓越的显示性能，可视角度 160°

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸

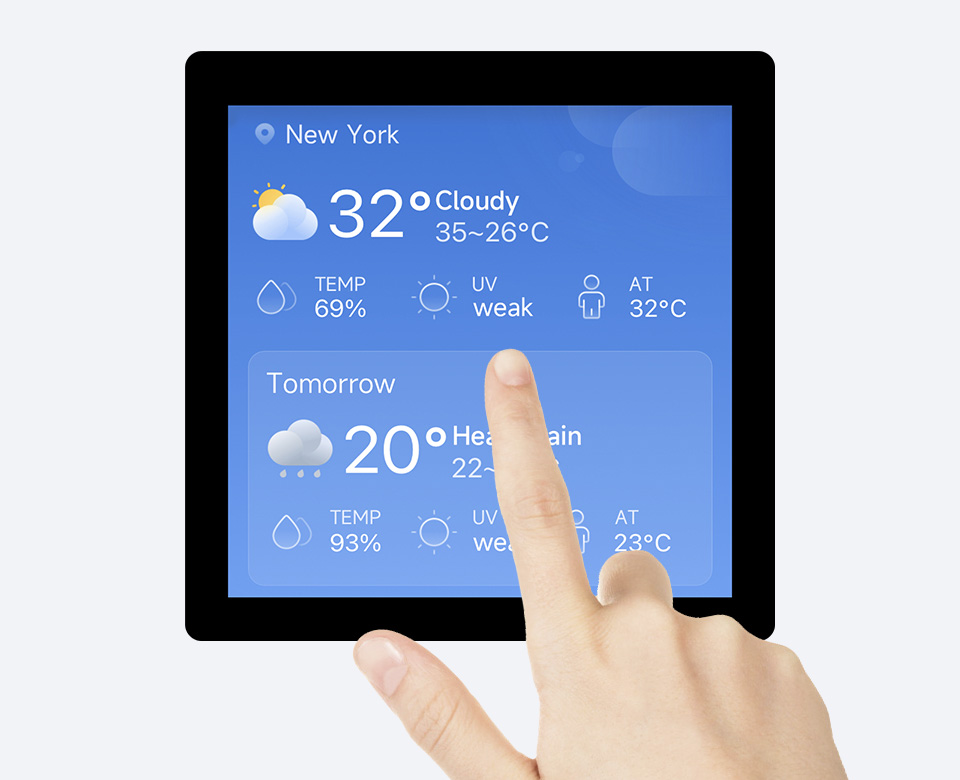

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

Wi-Fi & 蓝牙无线连接

板载天线，支持 2.4 GHz Wi-Fi（ 802.11 b/g/n）和 Bluetooth 5（LE）

ESP32-S3 4 英寸电容触控屏开发板支持蓝牙WiFi无线连接

支持扩展多种外设

可通过 CAN、RS485、I2C 等接口接入更多扩展设备

ESP32-S3 4英寸电容触控屏开发板支持扩展多种外设，可通过 CAN、RS485、I2C 等接口接入更多扩展设备

底部或背面灵活插线

配备两种接线端子，可选择从底部插线或背面插线，方便集成到导轨或嵌入式等多种应用场景

ESP32-S3 4英寸电容触控屏开发板底部插线示意图

底部插线

4英寸电容触控屏开发板背面插线示意图

背面插线

资源简介

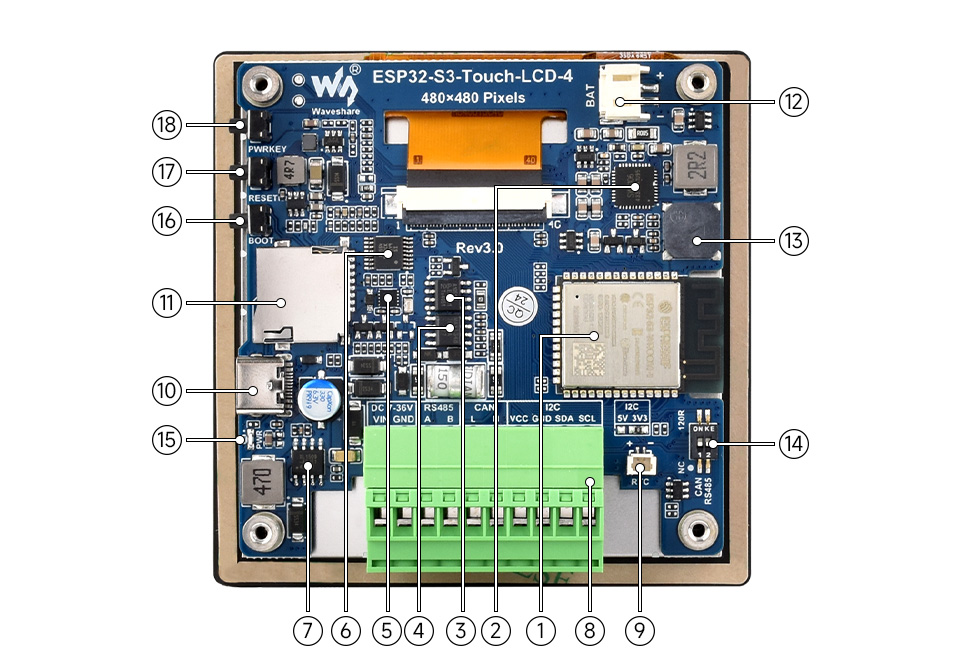

ESP32-S3 4英寸电容触控屏开发板资源简介示意图
  1. ESP32-S3N16R8 模组

    WiFi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 16MB Flash

  2. SW6106 电池充放电芯片

    支持电池充放电

  3. TJA1051T/3/1J

    CAN 收发器

  4. SP3485 芯片

    RS485 收发器

  5. PCF85063

    RTC 时钟芯片

  6. TCA9554PWR

    IO 扩展芯片

  7. XL1509-ADJE1 电源芯片

    支持 7~36V 直流电源输入

  8. 3.5mm 10pin 接线槽

    可接入 3.5mm 10pin 的接线端子

  9. RTC 电池接口

    接入可充电的 RTC 电池 ，(只支持可充电的 RTC 电池)

  1. USB Type-C 接口

    ESP32-S3 USB 接口，用于供电、烧录程序和日志打印

  2. Micro SD 卡座

  3. PH2.0 锂电池接口

    PH2.0 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

  4. 蜂鸣器

    听觉外设

  5. CAN 和 RS485 终端电阻开关

    默认关闭

  6. 电源指示灯

    工作时亮起

  7. BOOT 按键

  8. RESET 按键

  9. BAT_PWR 按键

    电池供电时，可使用此按键开关机

产品尺寸

ESP32-S3 4 英寸电容触控屏开发板产品尺寸

ESP32-S3 屏幕开发板选型

产品 4英寸 4.3 英寸 B 型
常规版 / 带外壳版 		4.3 英寸 5 英寸 5 英寸B型 7 英寸
产品 ESP32-S3 4英寸宽电容触控屏开发板B型 ESP32-S3 4.3 英寸宽电容触控屏开发板B型 ESP32-S3 4 英寸宽电容触控屏开发板 ESP32-S3 5 英寸宽电容触控屏开发板 ESP32-S3 7 英寸宽电容触控屏开发板
基础参数
处理器 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/蓝牙 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash 16MB Flash 8MB Flash 16MB Flash 8MB Flash
PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM
供电范围 TypeC 5V + DC 7-36V TypeC 5V TypeC 5V + DC 7-36V TypeC 5V
屏幕参数
分辨率 480 × 480 800 x 480 1024 × 600 800 x 480
显示接口 RGB
显示面板 IPS
可视角度 160° 178° 170°
触摸类型 电容
触摸面板 钢化玻璃
通信接口 CAN、RS485、I2C、USB CAN、 RS485、 I2C、 USB、 UART、 Sensor CAN、 RS485、 I2C、 USB CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入 5~36V，双向光耦隔离，支持无源和有源开关量输入 5~36V，双向光耦隔离，
支持无源和有源开关量输入
数字输出 5~36V，光耦隔离，
输出采用大电流三极管，灌电流可达 450mA 		5~36V，光耦隔离，
输出采用大电流三极管，灌电流可达 450mA
其它
操作温度 0℃ ~ 65℃
产品尺寸 (L×W) 84.2×84.2mm 常规版：112.4×75.1mm
带外壳版：116.3×79mm 		106.1×67.8mm 127.7x87.45mm 192.96×110.76mm

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Touch-LCD-4

配置清单

  1. ESP32-S3-Touch-LCD-4 主板 × 1

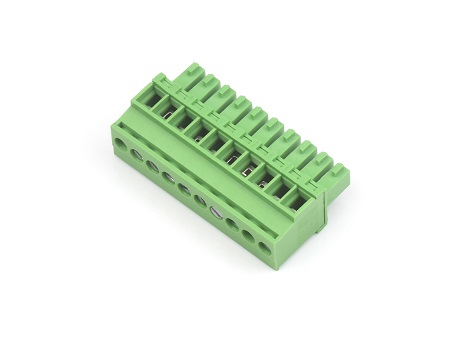

  2. 接线端子 10P 间距3.5mm KA插头 × 1

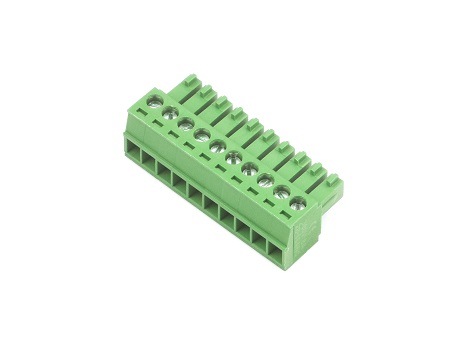

  3. 接线端子 10P 间距3.5mm 插头 × 1
