ESP32-S3 4.3寸电容触控屏开发板 800×480分辨率 五点触摸 32位LX7双核处理器 主频240MHz 支持WiFi蓝牙 板载天线

内置512KB SRAM和384KB ROM，叠封8MB Flash和8MB PSRAM，板载CAN、RS485、I2C等接口
价格
原价
型号
ESP32-S3-Touch-LCD-4.3
SKU
25948
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

7 英寸电容触控屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸电容触控屏 双核 4.3 英寸电容触控屏带外壳 双核 4 英寸电容触控屏 双核 5 英寸电容触控屏 双核 5 英寸B型电容触控屏 双核 2.8 英寸电容触摸双核 接口多 2.8 英寸圆形屏触控屏开发板 2.1 英寸电容触摸双核带传感器 1.91英寸AMOLED屏开发板 1.91英寸AMOLED触摸屏开发板 1.85英寸电容触摸 双核262K色 1.85英寸 双核262k色 1.69 英寸电容触摸液晶 低成本双核 1.69 英寸液晶 低成本双核 1.47 262K色微控制器开发板 带RGB 1.47 英寸双核262K色 带RGB 1.28 英寸液晶双核 带传感器 1.28 英寸液晶双核 带传感器 金属外壳 1.28 英寸电容触摸双核65K色 1.28 英寸电容触摸双核65K色 带外壳 极客开发板集成LCD显示屏
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3
4.3 英寸电容触控屏开发板

集成 RGB 接口显示和 5 点电容触控，多种外设接口

ESP32-S3 4.3 英寸电容触控屏开发板

产品特性

ESP32-S3-Touch-LCD-4.3 是一款支持 2.4GHz WiFi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 4.3 英寸电容触摸屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI 等应用。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，叠封 8MB Flash 和 8MB PSRAM
  • 板载 4.3 英寸电容触摸屏，800 × 480 分辨率，65K 彩色
  • 支持 I2C 接口控制电容触摸，5 点触控，支持中断
  • 板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
  • 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

ESP32-S3 4.3 英寸电容触控屏开发板应用场景

支持扩展多种外设

可通过 Sensor、CAN、RS485、I2C 等接口接入更多扩展设备

ESP32-S3 4.3 英寸电容触控屏开发板应用场景

应用示例

ESP32-S3 4.3 英寸电容触控屏开发板应用场景

图片仅供展示，详细配置请参考配置清单

资源简介

4.3 英寸电容触控屏开发板资源简介
  1. ESP32-S3N8R8

    WiFi 蓝牙 SoC 模块，240MHz 运行频率，封装 8MB PSRAM 和 Flash

  2. SGM2212-3.3

    800mA 低噪声 LDO

  3. FSUSB42UMX

    用于 USB 引脚复用

  4. 屏幕触摸接线端子

  5. USB TO UART Type-C 接口

  6. USB Type-C 接口

  7. TJA1051T/3/1J

    CAN 接口芯片

  8. CH422G

    IO 扩展芯片

  9. BOOT 按键

    按住上电进行程序烧录

  10. RESET 按键

    按下复位控制器

  11. MP3302DJ-LF-Z

    屏幕背光升压芯片

  1. 4.3 英寸屏幕接线端子

  2. Micro SD 卡座

  3. 传感器接线端子

  4. CAN 接线端子

  5. I2C 接线端子

  6. RS485 接线端子

  7. 3.7V 单节锂电池 PH2.0 接口

  8. CAN 终端电阻选择接口

  9. RS485 终端电阻选择接口

  10. CH343P

    USB 转 UART 芯片

  11. SP3485

    RS485 收发器芯片

  12. CS8501

    锂电池充电管理芯片

  13. 状态指示灯

    PWR 电源指示灯；
    CHG 锂电池充电指示灯；
    DONE 锂电池充电完成指示灯

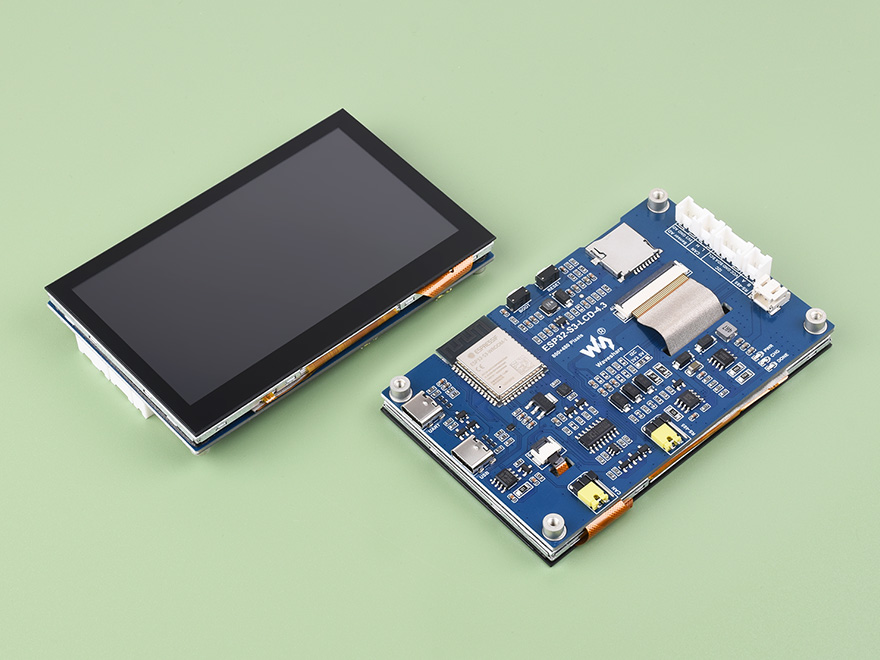

产品展示

ESP32-S3 4.3 英寸电容触控屏开发板产品展示

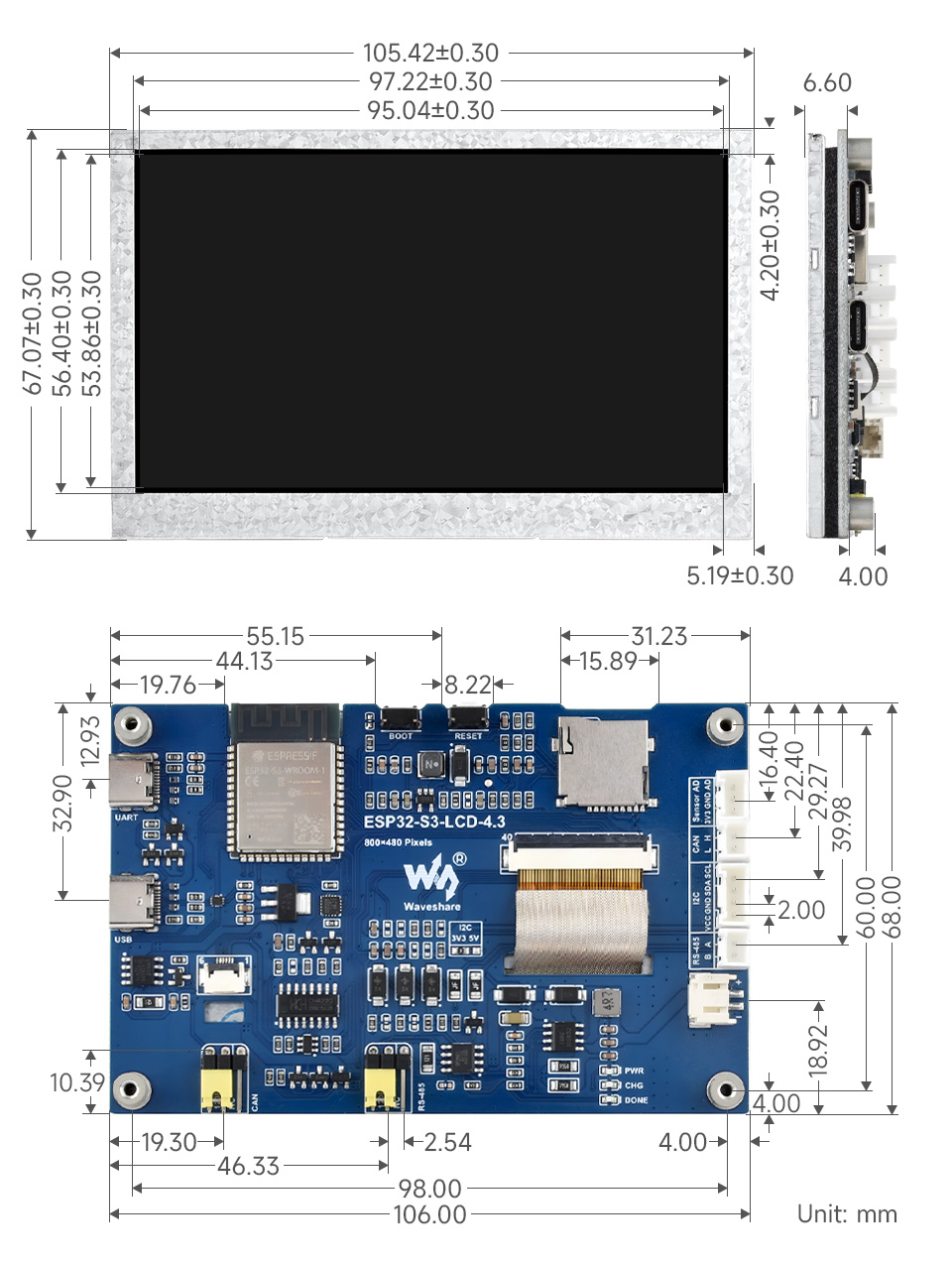

产品尺寸

ESP32-S3 4.3 英寸电容触控屏开发板产品尺寸

ESP32-S3 屏幕开发板选型

产品 4英寸 4.3 英寸 B 型

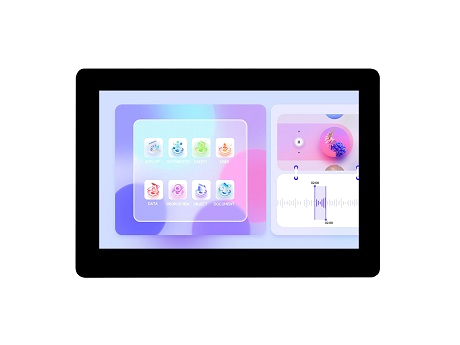

常规版 / 带外壳版 		4.3 英寸 5 英寸 5 英寸B型 7 英寸

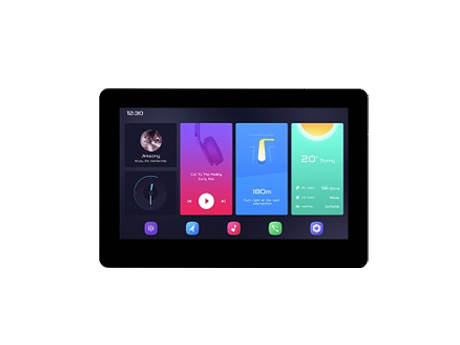

产品 ESP32-S3 4英寸宽电容触控屏开发板B型 ESP32-S3 4.3 英寸宽电容触控屏开发板B型 ESP32-S3 4 英寸宽电容触控屏开发板 ESP32-S3 5 英寸宽电容触控屏开发板 ESP32-S3 7 英寸宽电容触控屏开发板
基础参数
处理器 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/蓝牙 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash 16MB Flash 8MB Flash 16MB Flash 8MB Flash
PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM 8MB PSRAM
供电范围 TypeC 5V + DC 7-36V TypeC 5V TypeC 5V + DC 7-36V TypeC 5V
屏幕参数
分辨率 480 × 480 800 x 480 1024 × 600 800 x 480
显示接口 RGB
显示面板 IPS
可视角度 160° 178° 170°
触摸类型 电容
触摸面板 钢化玻璃
通信接口 CAN、RS485、I2C、USB CAN、 RS485、 I2C、 USB、 UART、 Sensor CAN、 RS485、 I2C、 USB CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入 5~36V，双向光耦隔离，支持无源和有源开关量输入 5~36V，双向光耦隔离，
支持无源和有源开关量输入
数字输出 5~36V，光耦隔离，
输出采用大电流三极管，灌电流可达 450mA 		5~36V，光耦隔离，
输出采用大电流三极管，灌电流可达 450mA
其它
操作温度 0℃ ~ 65℃
产品尺寸 (L×W) 84.2×84.2mm 常规版：112.4×75.1mm
带外壳版：116.3×79mm 		106.1×67.8mm 127.7x87.45mm 192.96×110.76mm

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Touch-LCD-4.3

配置清单

  1. ESP32-S3-Touch-LCD-4.3 × 1
  2. HY2.0 2P 转杜邦公头 2P 10cm × 2

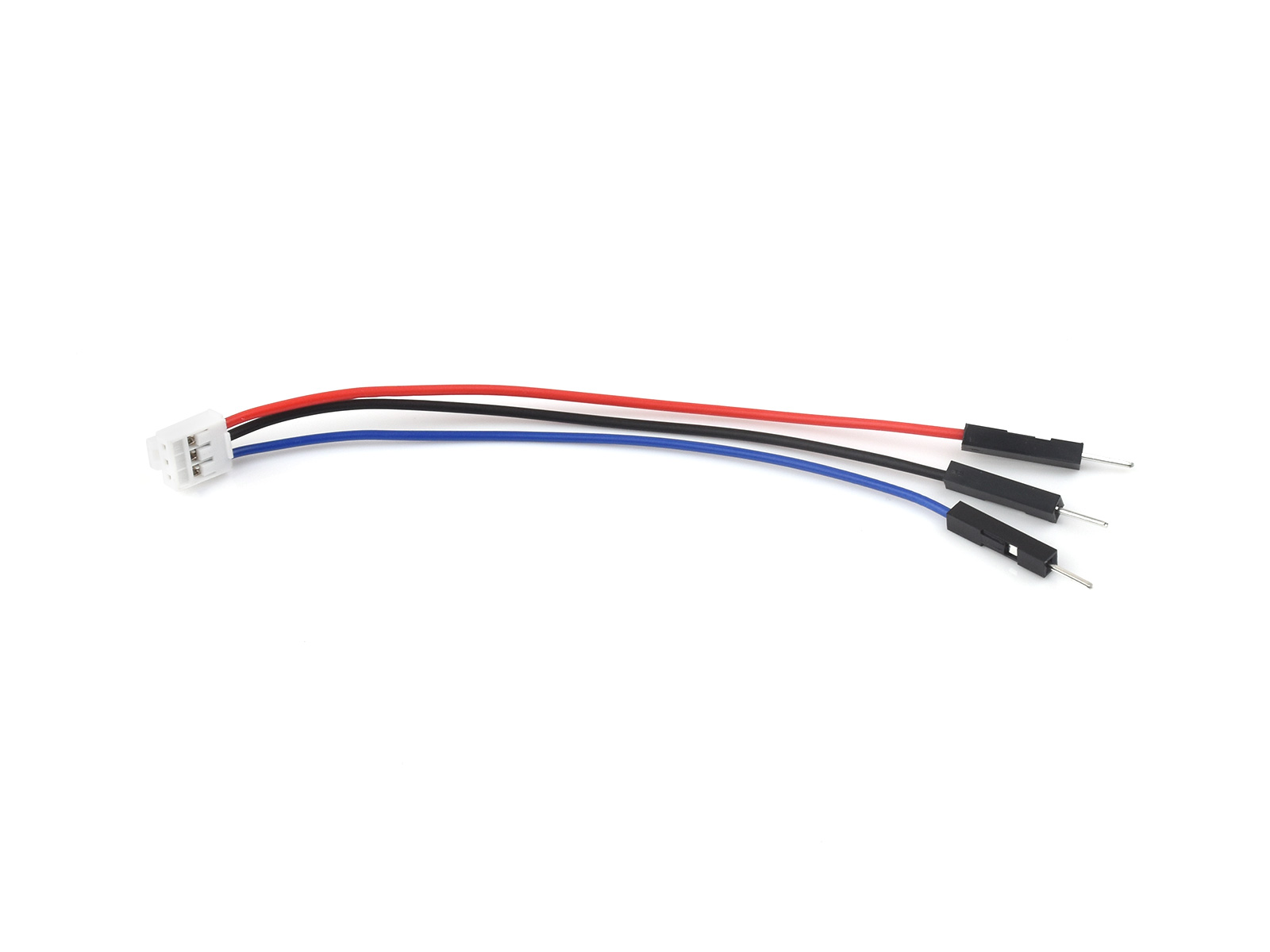

  3. HY2.0 2P 转杜邦公头 3P 10cm × 1

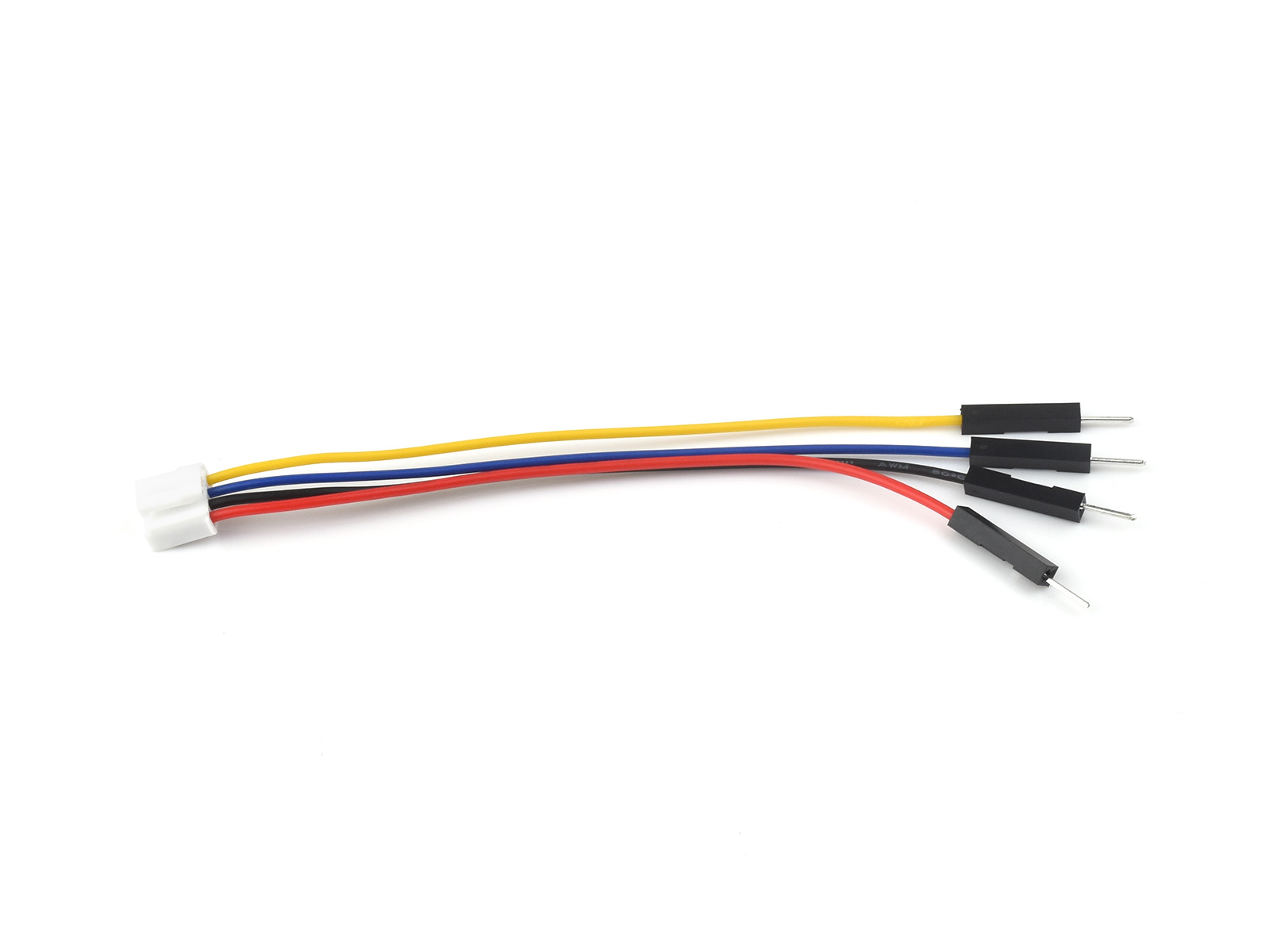

  1. HY2.0 2P 转杜邦公头 4P 10cm × 1
  2. 铜柱包 × 1
