ESP32-S3 7寸LCD屏开发板 800×480分辨率 32位LX7双核处理器主频240MHz 支持WiFi蓝牙板载天线

内置512KB SRAM和384KB ROM，叠封16MB Flash和8MB PSRAM，板载CAN、RS485、I2C等接口

价格

¥0.00

型号

ESP32-S3-LCD-7

SKU

30406

品牌

Waveshare

版本选择

不带触控版本带触控版本

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容LCD屏双核

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
7 英寸 LCD 屏开发板

集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口

版本选择

ESP32-S3 2.8 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

ESP32-S3-LCD-7
不带触控版本

ESP32-S3-Touch-LCD-7
带触控版本

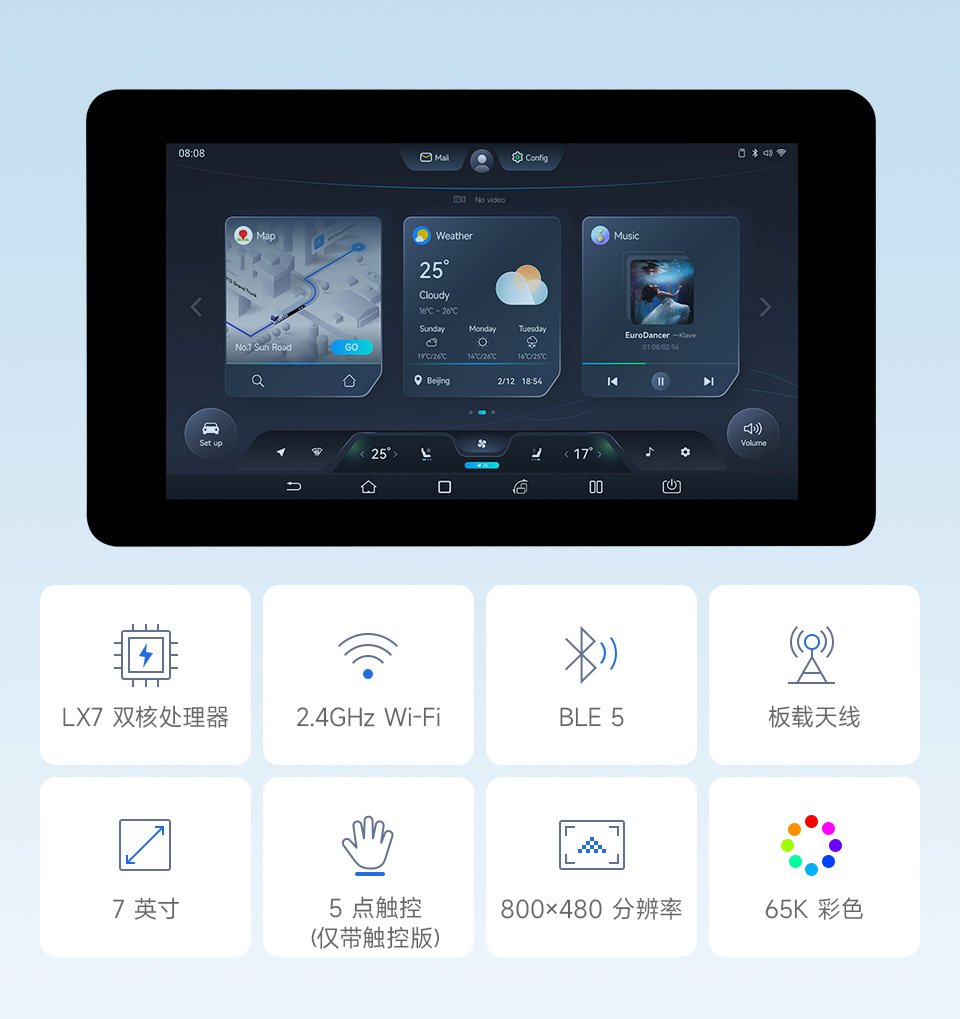

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 7 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 7 英寸 LCD 屏，800 × 480 分辨率，65K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅触控版本)
板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB 串口
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式

应用场景

IPS 显示面板

卓越的显示性能，可视角度为 170°

支持扩展多种外设

可通过 Sensor、CAN、RS485、I2C 等接口接入更多扩展设备

应用示例

图片仅供展示，详细配置请参考配置清单

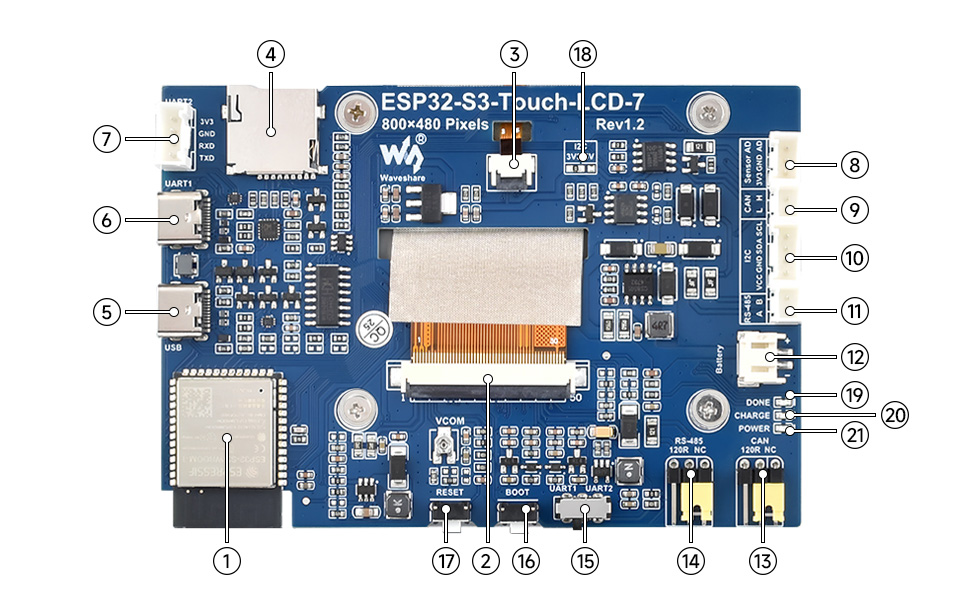

资源简介

ESP32-S3N16R8
Wi-Fi 蓝牙 SoC 模块，240MHz 运行频率，
封装 16MB Flash 和 8MB PSRAM
7 英寸屏幕接线端子
屏幕触摸接线端子
Micro SD 卡座
USB Type-C 接口
USB TO UART Type-C 接口
UART 接线端子
6 跟 7 是同一个 UART，由 15 的开关进行选择
传感器接线端子
CAN 接线端子
I2C 接线端子
RS485 接线端子
3.7V 单节锂电池 PH2.0 接口

CAN 终端电阻选择接口
RS485 终端电阻选择接口
UART 选择开关
UART1 或者 UART2
BOOT 按键
按住上电进行程序烧录
RESET 按键
按下复位控制器
I2C 电平选择
3.3V 或者 5V
DONE
锂电池充电完成指示灯
CHG
锂电池充电指示灯
PWR
电源指示灯

产品尺寸

不带触控版本

带触控版本

开发板尺寸

ESP32-S3 屏幕开发板选型

产品	4英寸无触摸版 / 带触摸版	4.3英寸B型常规版 / 带外壳版	4.3英寸无触摸版 / 带触摸版	5英寸无触摸版 / 带触摸版	5英寸B型无触摸版 / 带触摸版	7英寸无触摸版 / 带触摸版
产品
基础参数
处理器	高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
Wifi/ 蓝牙	支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
Flash	16MB Flash
PSRAM	8MB PSRAM
供电范围	Type-C 5V + DC 7-36V		Type-C 5V	Type-C 5V + DC 7-36V		Type-C 5V
屏幕参数
分辨率	480 × 480	800 × 480			1024 × 600	800 × 480
显示接口	RGB
显示面板	IPS
可视角度	160°				178°	170°
触摸类型	电容
触摸面板	钢化玻璃
通信接口	CAN、RS485、I2C、USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor	CAN、 RS485、 I2C、 USB		CAN、 RS485、 I2C、 USB、 UART、 Sensor
数字输入		5~36V，双向光耦隔离，支持无源和有源开关量输入		5V~36V，双向光耦隔离，支持无源和有源开关量输入
数字输出		5~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA		5V~36V，光耦隔离，输出采用大电流三极管，灌电流可达 450mA
其它
操作温度	0℃ ~ 65℃
产品尺寸 (L×W) (mm)	不带触摸版：76.54×74.66 带触摸版：84.2×84.2	常规版：112.4×75.1 带外壳版：116.3×79	106.00×68.00	127.7×87.45		不带触摸版：165.72×97.60 带触摸版：192.96×110.76
