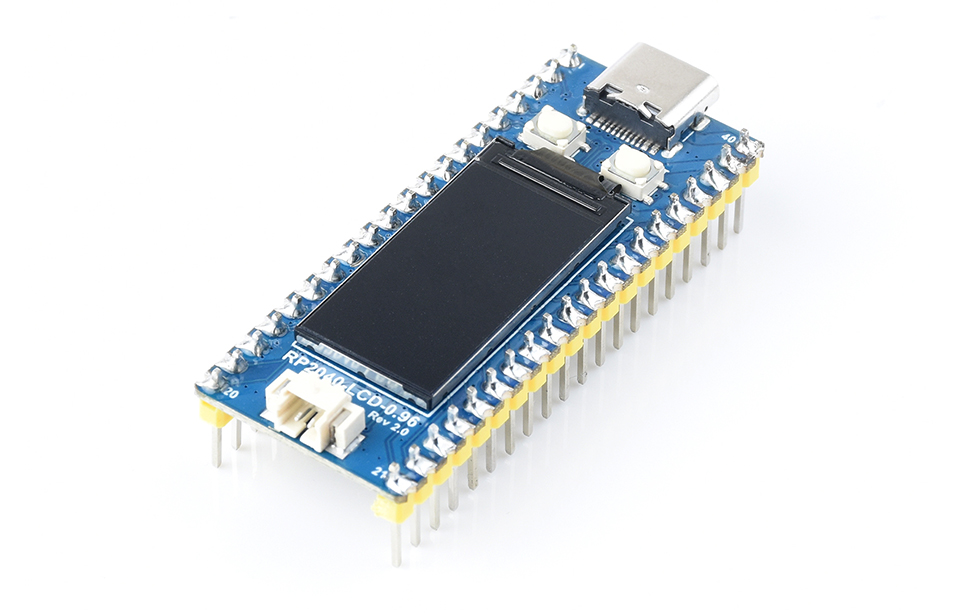

RP2040 微控制器开发板

基于树莓派官方自主研发的 RP2040

兼容绝大多数 Raspberry Pi Pico 模块

产品特性

RP2040-LCD-0.96 是一款基于树莓派 RP2040 设计的，低成本高性能的微控制器开发板，具有灵活数字接口。与 Raspberry Pi Pico 一样，硬件上采用了 Raspberry Pi 官方自主研发的 RP2040 微控制器芯片，软件上可选择树莓派提供的 C/C++ SDK，或者使用 MicroPython 进行开发，可方便快速入门开发，并嵌入应用到产品中。不仅如此，它还板载了 0.96 英寸 IPS 显示屏、锂电池充放电接口以及高效率 DC-DC 降压-升压芯片。

主要功能特性有：

采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
搭载了双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
内置了 264KB 的 SRAM 和 2MB 的片上 Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 0.96 英寸 160×80 像素的 65K 彩色 IPS LCD 显示屏
板载锂电池充放电接口，有利于本产品使用在一些移动场景当中
板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
邮票孔设计，可直接焊接集成到用户自主设计的底板上 (由于板子底部有元件，需将底部开槽嵌入)
USB1.1 主机和设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
多达 26 个多功能的 GPIO 引脚
2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，16 个可控 PWM 通道
精确的片上时钟和定时器
温度传感器
片上加速浮点库
8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

版本选择

支持 C/C++，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

双核处理器

板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz

26 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

资源简介

USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
BOOT 按键
复位时按下，进入下载模式
RESET 复位按键
0.96 寸 IPS LCD 显示屏
分辨率 160 × 80，65K 彩色
电池接口
MX1.25 连接器，可用于接入 3.7V 锂电池，支持边充边放

MP28164
高效率 DC-DC 降压-升压芯片
ETA6096
高效锂电池充电芯片
RP2040
双核处理器，高达 133MHz 的运行频率
W25Q16JVUXIQ
2MB NOR-Flash
DEBUG 接口
引脚接口
兼容 Raspberry Pi Pico 标准接口

产品展示

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
网口版	LDO, 800mA	Type-C	4MB	-	带网口
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
