树莓派littlevGL系列教程：标签控件(lv_label)与LED控件(lv_led)

2019-12-8 19:59| 发布者: imliubo| 查看: 10587| 评论: 0|原作者: IAMLIUBO

摘要: Hi，大家好，欢迎来到树莓派之littlevGL课堂，我们在上节课中学习了键盘控件(lv_kb)和文本区域控件(lv_ta)，本节课带大家来学习一下标签控件(lv_label)和LED控件(lv_led)，没错，就是我们在前面的教程种已经使用了多 ...

Hi，大家好，欢迎来到树莓派之littlevGL课堂，我们在上节课中学习了键盘控件(lv_kb)和文本区域控件(lv_ta)，本节课带大家来学习一下标签控件(lv_label)和LED控件(lv_led)，没错，就是我们在前面的教程种已经使用了多次的标签控件，相信已经有同学掌握了标签控件的使用了，那么这里再继续给大家做一些炫酷的效果，然后我们再顺便学习一下LED控件，一起学的原因就是这两个控件其实相对还是比较简单的，废话少说！

一 有图有真相

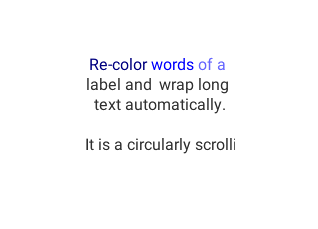

带有滚动效果的标签控件
LED控件(其实可以理解为是一个红点。。。)，依次为熄灭，亮度70%，全亮状态。
二 代码分析
1.标签控件
用户可下载"圆弧对象(lv_arc)的使用"文章末尾的Demo工程(点击我直接下载),参考圆弧对象(lv_arc)的使用文章,将以下Demo代码复制到Demo工程test.c文件空白处.然后在test.c文件的create_test()函数中增加label_test()函数测试。
view source
print?
01void label_test(void)
02{
03    lv_obj_t * label1 = lv_label_create(lv_scr_act(), NULL);
04    lv_label_set_long_mode(label1, LV_LABEL_LONG_BREAK);     /*Break the long lines*/
05    lv_label_set_recolor(label1, true);                      /*Enable re-coloring by commands in the text*/
06    lv_label_set_align(label1, LV_LABEL_ALIGN_CENTER);       /*Center aligned lines*/
07    lv_label_set_text(label1, "#000080 Re-color# #0000ff words# #6666ff of a# label "
08                              "and  wrap long text automatically.");
09    lv_obj_set_width(label1, 150);
10    lv_obj_align(label1, NULL, LV_ALIGN_CENTER, 0, -30);
11
12    lv_obj_t * label2 = lv_label_create(lv_scr_act(), NULL);
13    lv_label_set_long_mode(label2, LV_LABEL_LONG_SROLL_CIRC);     /*Circular scroll*/
14    lv_obj_set_width(label2, 150);
15    lv_label_set_text(label2, "It is a circularly scrolling text. ");
16    lv_obj_align(label2, NULL, LV_ALIGN_CENTER, 0, 30);
17}
 这就是上面标签图片中效果代码，这里我们只讲一下一行文字多个颜色的效果和滚动显示效果。
首先一行文字多个颜色效果是怎样设置出来的呢？其实很简单，相信细心的同学已经发现了：
view source
print?
1lv_label_set_text(label1, "#000080 Re-color# #0000ff words# #6666ff of a# label "
2                              "and  wrap long text automatically.");
 我们在设置文本的时候用了很多特殊字符，也可以理解为颜色转义字符"#"，在符号后面就是我们要设置的颜色的RGB值，当然是16进制的，也就是我们常见的(255,255,255)这样的颜色值，颜色的作用域到下一个"#"，或者没有下一个的时候就到文本的最后，比如我们假如要设置一段新的文本“WaveShare Study”，然后我们想让Wave显示红色，Share显示绿色，然后Study显示蓝色，我们就可以这样设置：
view source
print?
1lv_label_set_text(label1, "#FF0000Wave#00FF00Share #0000FFStudy");
 是不是很简单呢？
然后是滚动效果，我们可能也在生活中经常看见各种文本的滚动效果，要是你在不使用GUI库的情况下做文本的滚动效果还是很麻烦的，但是当你使用了littlevGL后，那就变得简单起来了，而且使用这种动态的效果也能非常好的吸引用户的眼球，毕竟一个带有滚动的效果的屏幕总是能吸引别人的注意，那么说了这么多，怎么做呢？其实我们只需要设置一下长文本的显示模式即可：
view source
print?
1lv_label_set_long_mode(label1, LV_LABEL_LONG_BREAK);
2lv_label_set_long_mode(label2, LV_LABEL_LONG_SROLL_CIRC);
 第一行是我们显示各种颜色的那些文本，然后采用的是换行模式，就是文本达到我们设置的标签的宽度就自动换行，然后第二行就是设置成滚动模式，这里是设置成了循环滚动，还有来回滚动模式，那么长文本的显示模式有哪些呢？
view source
print?
01enum {
02    LV_LABEL_LONG_EXPAND,    /**< Expand the object size to the text size*/
03    LV_LABEL_LONG_BREAK,     /**< Keep the object width, break the too long lines and expand the object
04                                height*/
05    LV_LABEL_LONG_DOT,       /**< Keep the size and write dots at the end if the text is too long*/
06    LV_LABEL_LONG_SROLL,      /**< Keep the size and roll the text back and forth*/
07    LV_LABEL_LONG_SROLL_CIRC, /**< Keep the size and roll the text circularly*/
08    LV_LABEL_LONG_CROP,      /**< Keep the size and crop the text out of it*/
09};
10typedef uint8_t lv_label_long_mode_t;
 没错，一共有上面这几种，实际效果大家可以自己去测试。

2.LED控件
用户可下载"圆弧对象(lv_arc)的使用"文章末尾的Demo工程(点击我直接下载),参考圆弧对象(lv_arc)的使用文章,将以下Demo代码复制到Demo工程test.c文件空白处.然后在test.c文件的create_test()函数中增加led_test()函数测试。
view source
print?
01void led_test(void)
02{
03    /*Create a style for the LED*/
04    static lv_style_t style_led;
05    lv_style_copy(&style_led, &lv_style_pretty_color);
06    style_led.body.radius = LV_RADIUS_CIRCLE;
07    style_led.body.main_color = LV_COLOR_MAKE(0xb5, 0x0f, 0x04);
08    style_led.body.grad_color = LV_COLOR_MAKE(0x50, 0x07, 0x02);
09    style_led.body.border.color = LV_COLOR_MAKE(0xfa, 0x0f, 0x00);
10    style_led.body.border.width = 3;
11    style_led.body.border.opa = LV_OPA_30;
12    style_led.body.shadow.color = LV_COLOR_MAKE(0xb5, 0x0f, 0x04);
13    style_led.body.shadow.width = 5;
14
15    /*Create a LED and switch it OFF*/
16    lv_obj_t * led1  = lv_led_create(lv_scr_act(), NULL);
17    lv_led_set_style(led1, LV_LED_STYLE_MAIN, &style_led);
18    lv_obj_align(led1, NULL, LV_ALIGN_CENTER, -80, 0);
19    lv_led_off(led1);
20
21    /*Copy the previous LED and set a brightness*/
22    lv_obj_t * led2  = lv_led_create(lv_scr_act(), led1);
23    lv_obj_align(led2, NULL, LV_ALIGN_CENTER, 0, 0);
24    lv_led_set_bright(led2, 190);
25
26    /*Copy the previous LED and switch it ON*/
27    lv_obj_t * led3  = lv_led_create(lv_scr_act(), led1);
28    lv_obj_align(led3, NULL, LV_ALIGN_CENTER, 80, 0);
29    lv_led_on(led3);
30}
 大家看代码这么多行，千万不要觉得很难，其实大部分代码还是在设置我们要显示的LED的样式：
view source
print?
01static lv_style_t style_led;
02lv_style_copy(&style_led, &lv_style_pretty_color);
03style_led.body.radius = LV_RADIUS_CIRCLE;
04style_led.body.main_color = LV_COLOR_MAKE(0xb5, 0x0f, 0x04);
05style_led.body.grad_color = LV_COLOR_MAKE(0x50, 0x07, 0x02);
06style_led.body.border.color = LV_COLOR_MAKE(0xfa, 0x0f, 0x00);
07style_led.body.border.width = 3;
08style_led.body.border.opa = LV_OPA_30;
09style_led.body.shadow.color = LV_COLOR_MAKE(0xb5, 0x0f, 0x04);
10style_led.body.shadow.width = 5;
 同样的，还是创建了一个用来描述LED样式的对象，然后基本设置是通过复制lv_style_pretty_color这个预设样式得到的，我们将主体设置成了圆形，因为通常来说LED都是圆形的，然后我们设置了三个基准色调，当然红色是为主色调的，因为LV_COLOR_MAKE的时候R的值是比较大的，大家想将LED设置成其它颜色可以在通过这个LV_COLOR_MAKE函数来设置基准色调，这里为什么叫基准色调呢？因为LED控件是有关闭效果的，还有设置亮度的效果，所以会设置基准色调。
其中：
view source
print?
1style_led.body.border.opa = LV_OPA_30;
2style_led.body.shadow.color = LV_COLOR_MAKE(0xb5, 0x0f, 0x04);
3style_led.body.shadow.width = 5;
 这三句是设置LED打开的时候那种发光的效果，就是隐隐约约笼罩在LED周围的阴影效果。
接下来就是创建了三个LED对象，然后将第一个LED设置为关闭状态：
view source
print?
1lv_led_off(led1);
 然后设置第二个LED灯的亮度为190，这里的亮度区间为0~255:
view source
print?
1lv_led_set_bright(led2, 190);
 然后第三个LED对象就是全亮状态，也就是亮度为255:
view source
print?
1lv_led_on(led3);
 这就是LED控件，其实最重要的还是怎么样去微调LED的样式以符合你的要求，大家可以尝试修改上面的样式参数，从而更加熟悉LED控件。

OK，本节课程就到这里，我们下节课学习线条控件(lv_line)，没错，就是教大家如何更加优雅的画直线、折线~
