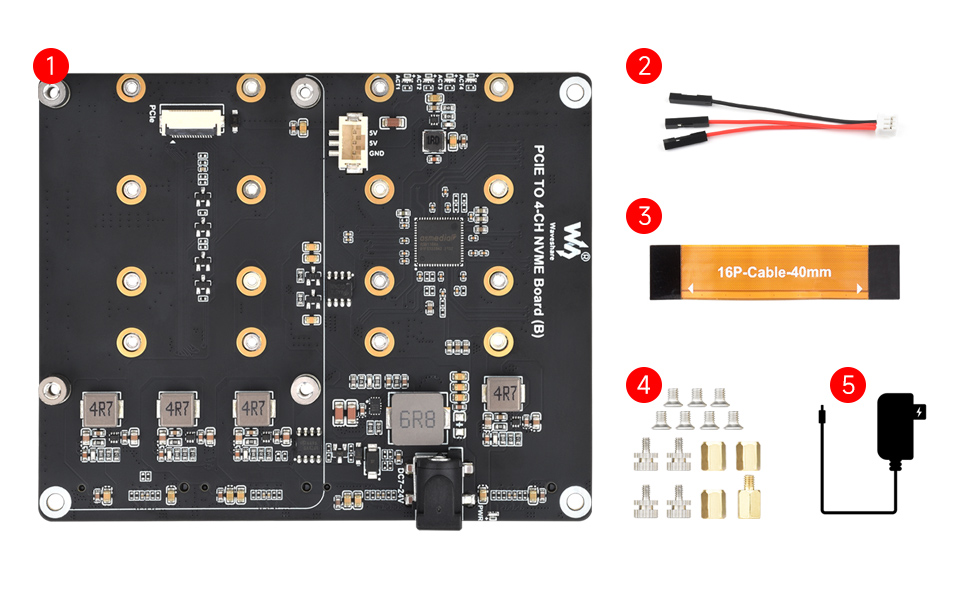

配置清单

加入购物车

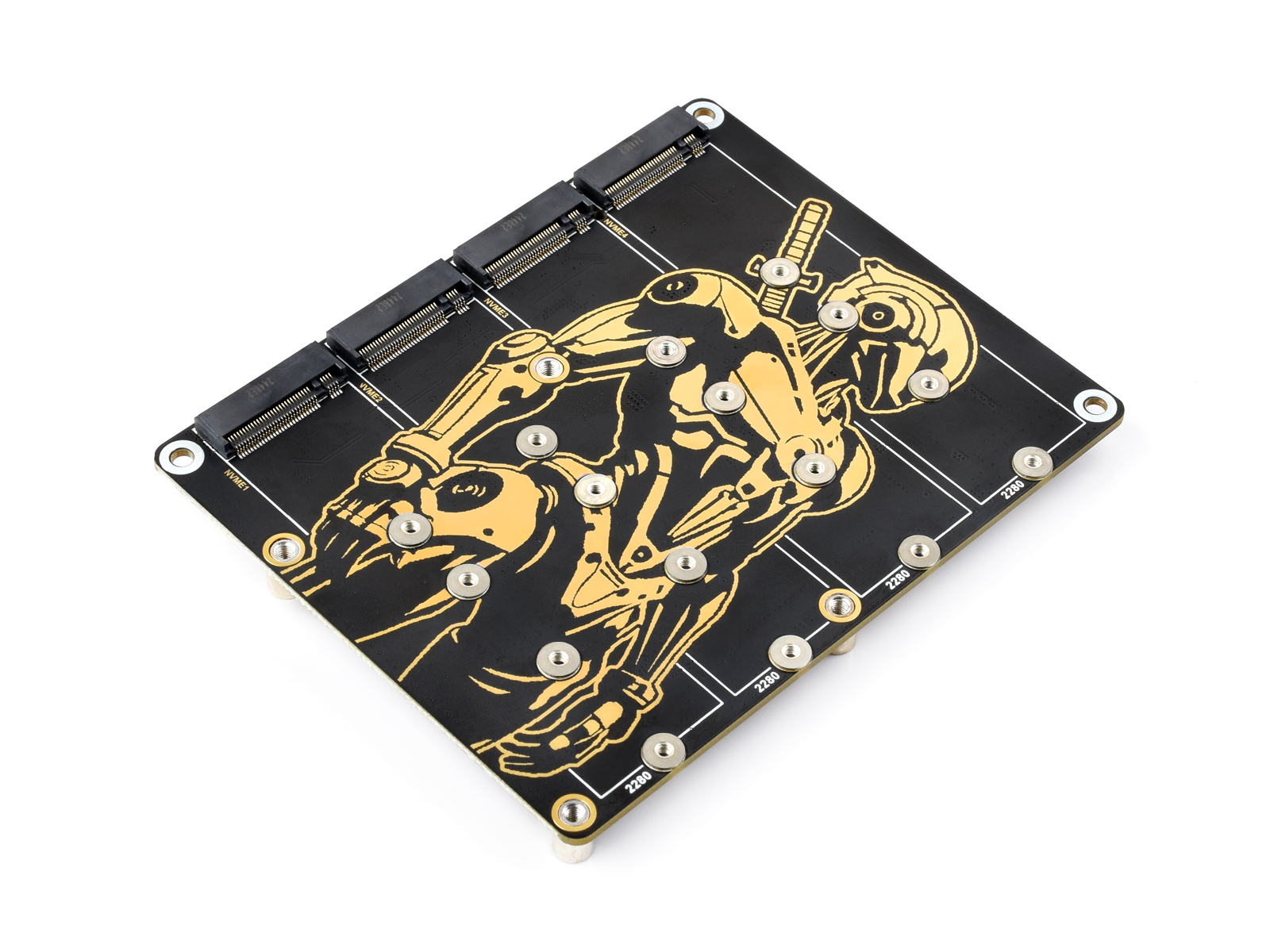

PCIe 转 4 通道 M.2 转接板

专为 Raspberry Pi 5 设计

支持 NVMe 协议的 M.2 M KEY 接口硬盘，高速读写，提升工作效率

版本选择

PCIE TO 4-CH NVME Board (B) NP
不带电源版本

PCIE TO 4-CH NVME Board (B)
带电源版本

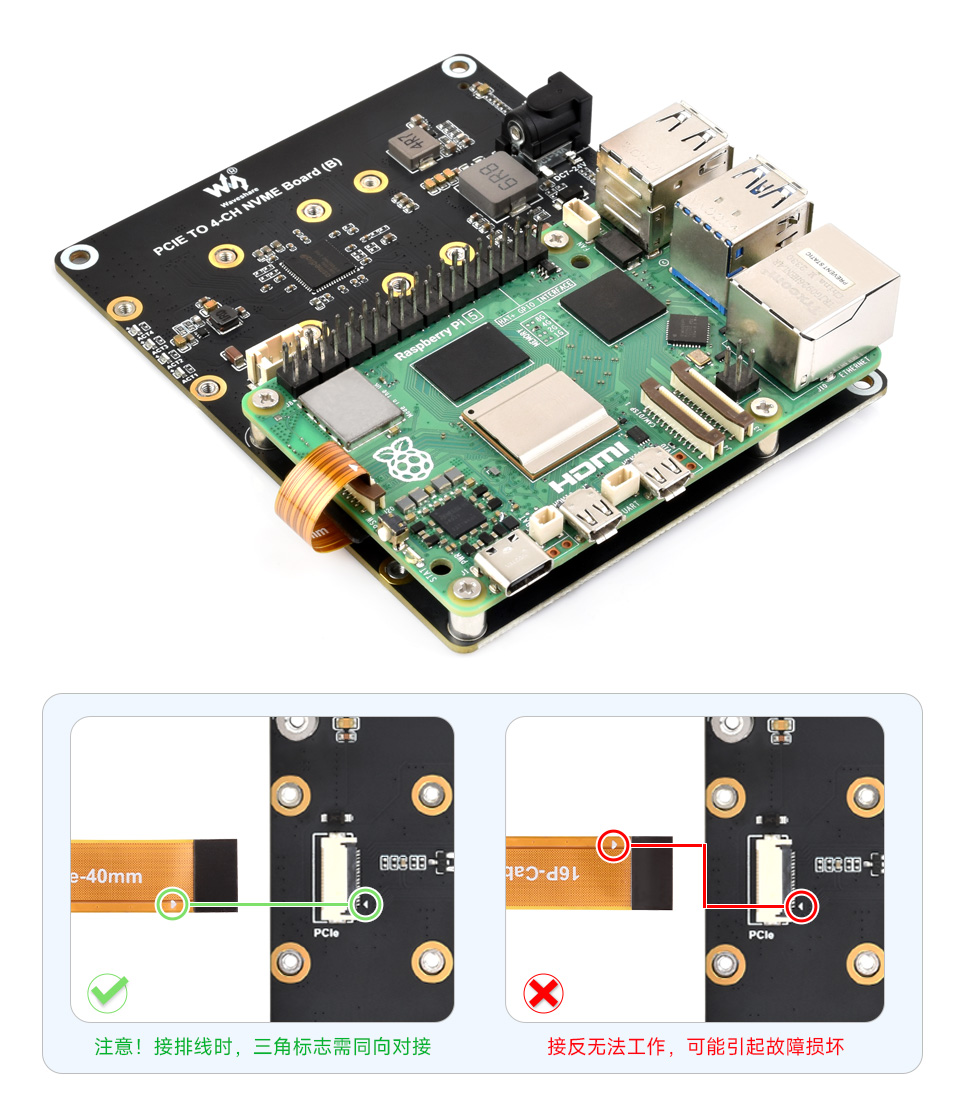

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

图片仅供展示，详细配置请参考配置清单

支持 4 通道 NVMe 硬盘

兼容 2280 / 2260 / 2242 / 2230 尺寸的 M.2 硬盘，
仅支持 PCIe x1 Gen2，支持从 SSD 启动 PI5

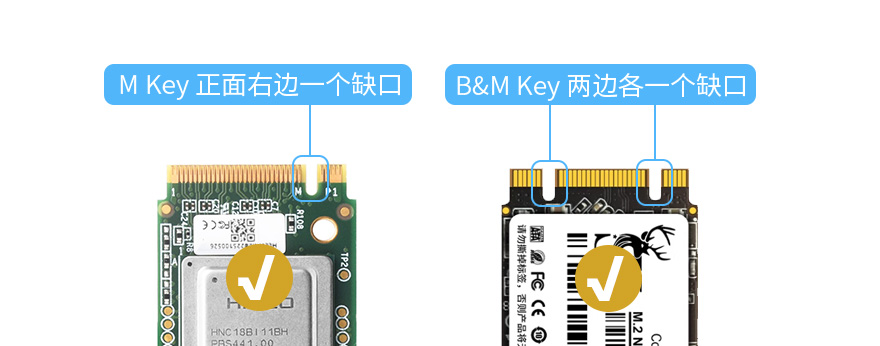

适用硬盘接口

注意：仅支持 NVMe 硬盘协议

升级树莓派焕发新活力

相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

图片仅供展示，详细配置请参考配置清单

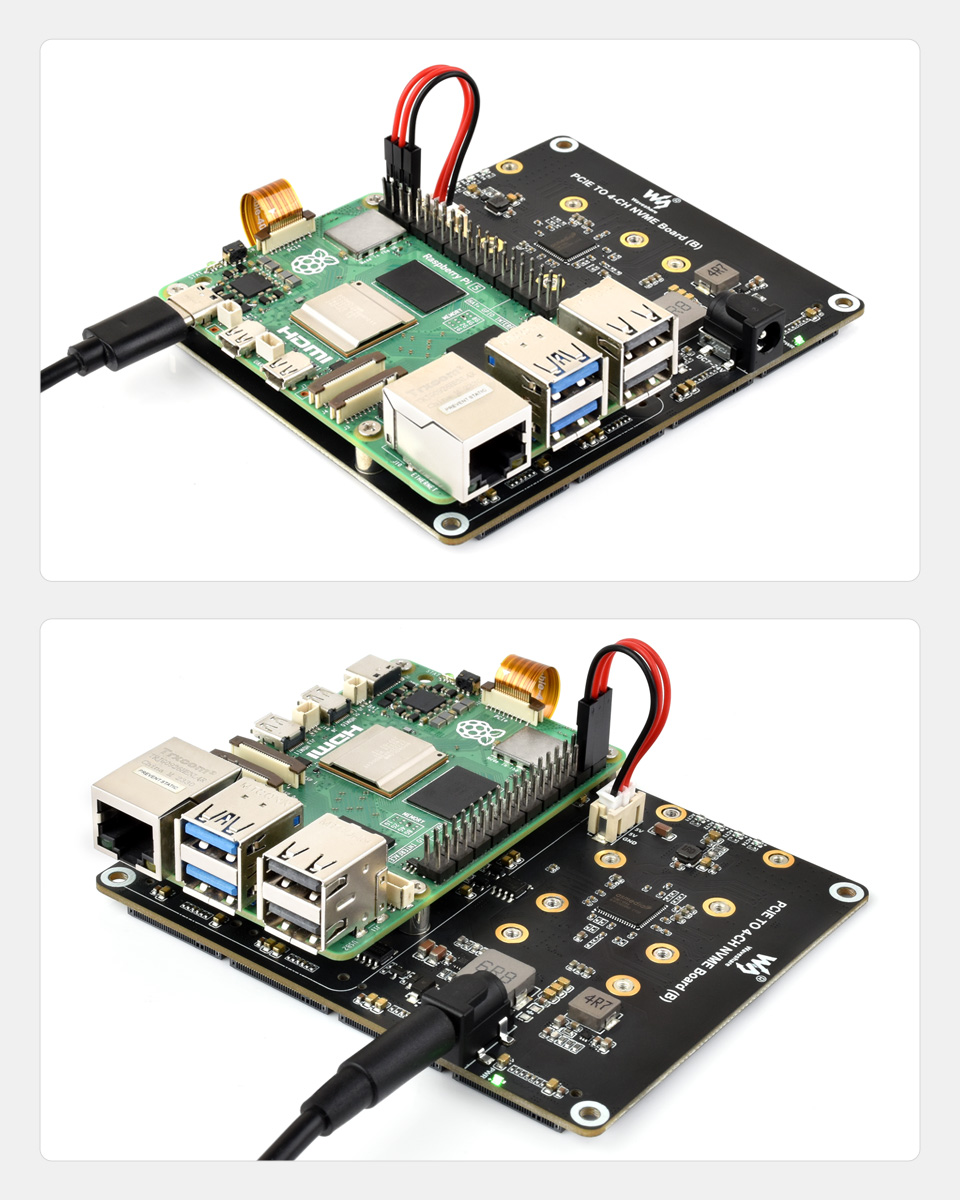

可为 PI5 供电

板载宽电压供电 (7V~24V)，
可以通过连接线给树莓派供电 (支持 5V 5A)，
也可以通过 PI5 给扩展板供电

图片仅供展示，详细配置请参考配置清单

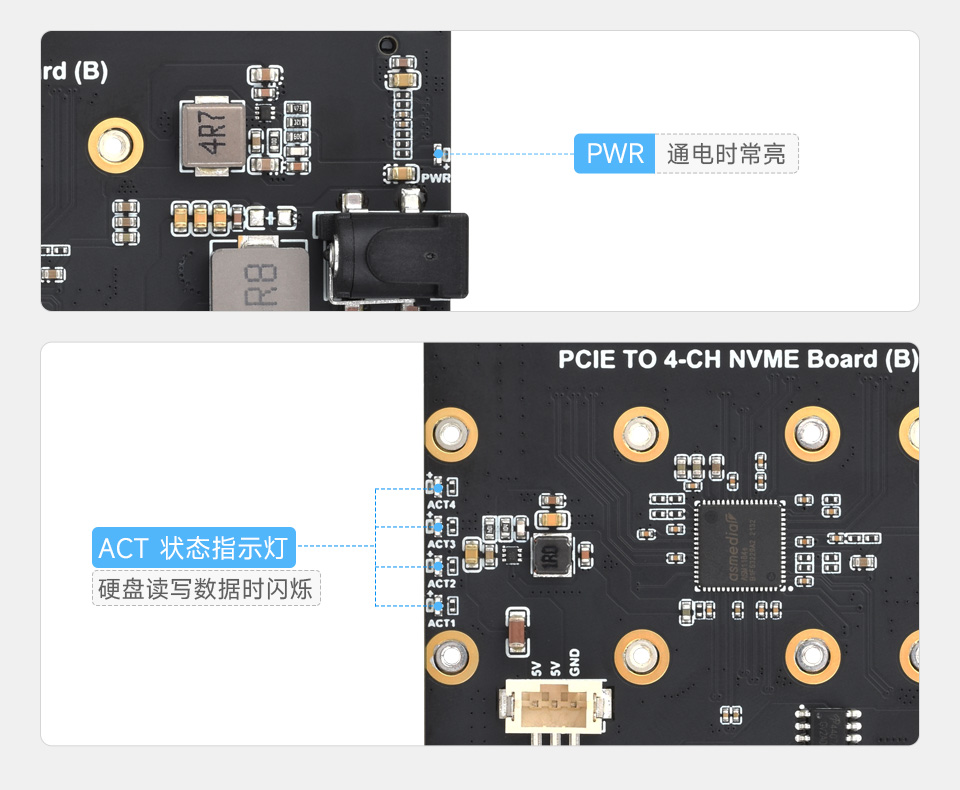

板载 LED 指示灯

实时显示运行状态，设备状态一目了然

安装演示

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT	PCIe 接口扩展
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
