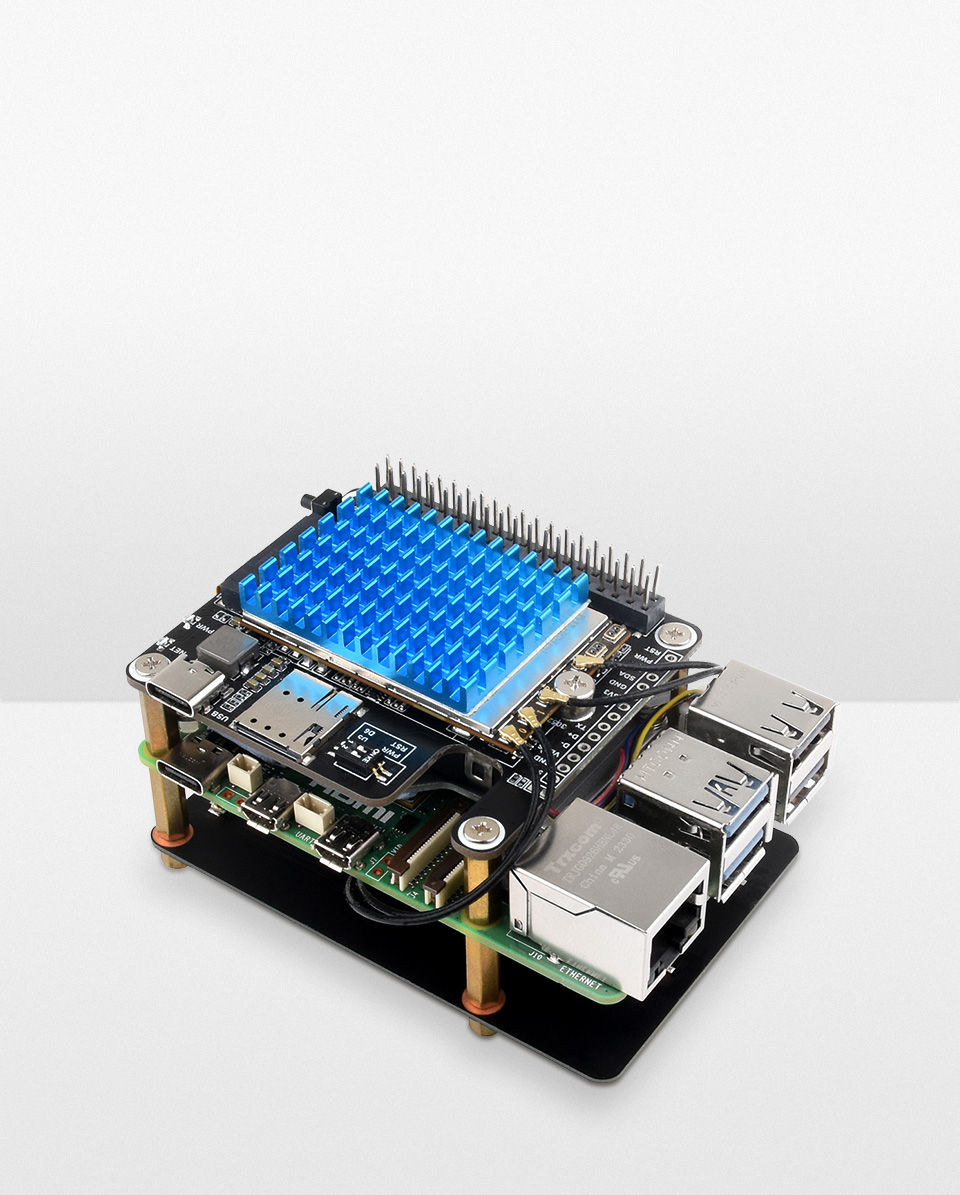

树莓派 5 PCIe 转 5G 扩展板

PCIe 协议，支持 5G 高速上网

图片仅供展示，本产品不含树莓派主板

产品特性

配套 PCIe TO 5G HAT+ 扩展板
- 板载 M.2(NGFF) Key B 接口，支持 SIM82XX 和 RM5XX 系列 5G 模组，兼容 3042 / 3052 封装
- 板载 PCIe 接口，可直连树莓派5 PCIe 进行 5G 联网，支持 Raspberry Pi OS 和 OpenWRT
- 板载 Type-C 接口，支持 USB 接入树莓派或电脑进行 5G 联网、升级固件或外部供电
- 支持 HAT+ 标准设计，板载 I2C EEPROM，支持树莓派 40pin GPIO 排针堆叠扩展
- 板载电源监控芯片，可实时测量模组的电压、电流和功率参数
- 板载 SIM 卡槽，适用 NANO SIM 卡
- 板载复位按键，电源和网络指示灯，方便调试和查看模组工作状态
搭配有 5G 模组，可参考模组参数表和适用区域，选择合适的套餐
提供定制 5G 四合一 PCB 天线，接线更整洁方便，支持顶部或底部安装

支持 SIMCom / 移远 5G 模组

实测支持 SIMCom / 移远多款高通方案的 5G 模组

可兼容 3042 / 3052 两种尺寸的 5G M.2 模组

套餐型号		RM502Q-AE 5G HAT+	RM520N-GL 5G HAT+	RM530N-GL 5G HAT+	SIM8262E-M2 5G HAT+	SIM8262A-M2 5G HAT+
套餐图片
5G 模组		RM502Q-AE	RM520N-GL	RM530N-GL	SIM8262E-M2	SIM8262A-M2
5G 标准		3GPP R15	3GPP R16
5G		Sub-6 GHz		Sub-6 GHz & mmWave	Sub-6 GHz
区域/运营商		全球 (不含中国)	全球		除美洲外的其他地区	美洲
模块尺寸		30.0 × 52.0 × 2.3 (mm)			30.0 × 42.0 × 2.3 (mm)
工作频段
5G
	5G NR	-		n257, n258, n260, n261	n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79	n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
	5G NR NSA	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
	5G NR SA	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE
	LTE-FDD	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71			B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32	B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
	LTE-TDD	B34, B38, B39, B40, B41, B42, B43, B48			B38, B39, B40, B41, B42, B43	B41, B46, B48
	LAA	B46
UMTS	WCDMA	B1, B2, B3, B4, B5, B6, B8, B19	B1, B2, B4, B5, B8, B19		B1, B5, B8	B2, B4, B5
GNSS		GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS (RM502Q-AE 不支持 QZSS)			GPS / GLONASS / 北斗 / 伽利略和 / QZSS
数据传输速率
5G mmWave		-		下行 4.0Gbps 上行 1.4Gbps	-	-
5G SA Sub-6		下行 4.2Gbps 上行 450Mbps	下行 2.4Gbps 上行 900Mbps		下行 2.4Gbps 上行 500Mbps
5G NSA Sub-6		下行 5Gbps 上行 650Mbps	下行 3.4Gbps 上行 550Mbps		下行 2.4Gbps 上行 500Mbps
LTE		下行 2Gbps 上行 200Mbps	下行 1.6Gbps 上行 200Mbps		下行 1Gbps 上行 200Mbps
UMTS / HSPA+		下行 42Mbps 上行 5.76Mbps
说明：此表为实测适配的型号，套餐配套的 5G 模组请以对应产品 SKU 的 “配置清单” 为准；若用于其他 5G 模组，须与模组厂家确认接口和模式是否支持，以实测为准。

支持 5G/4G/3G 网络

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网)支持 4G/3G 上网

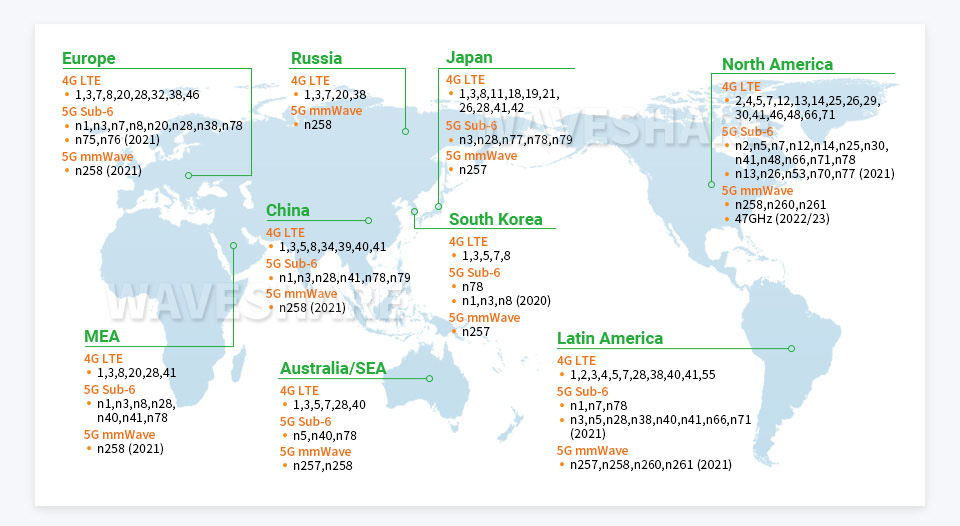

上图为全球区域的 4G 和 5G 网络频段参考图，使用前须确认当地运营商所用频段是否在模组支持范围内

支持 PCIe 接入树莓派 5

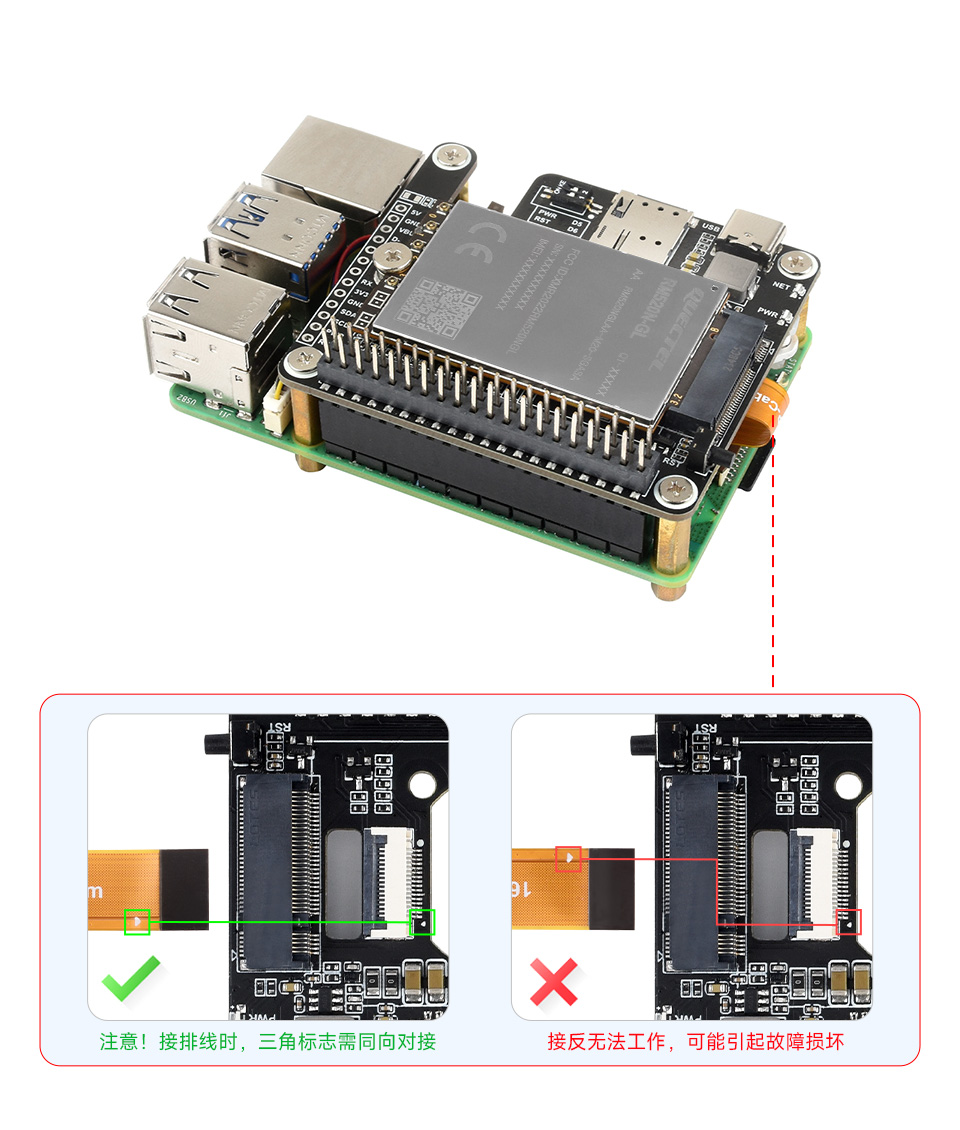

板载 PCIe 接口，可通过 16PIN 排线直连树莓派5 PCIe 进行 5G 联网

图片仅供展示，详细配置请参考配置清单

PCIe MHI 驱动移植

树莓派 5 可通过PCIe MHI驱动加载模组
驱动已适配最新 Raspberry Pi OS 和 OpenWRT 操作系统

Raspberry Pi OS

RM520N-GL 5G HAT+ 扩展板适配 Raspbian OS 操作系统

OpenWRT

通过网线给设备供网

独立供电分享 WIFI

支持 USB 接入
Windows/Linux 主机

板载 Type-C 接口，支持通过 USB 接入 Window/Linux 主机进行 5G 上网，固件更新或调试

接入树莓派 4B

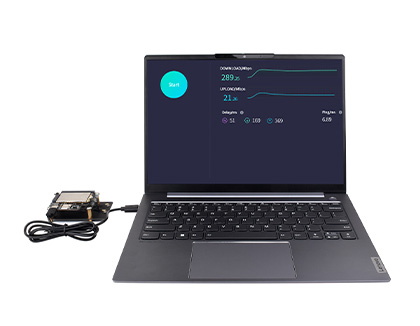

使用转接线接入电脑

通过 USB 接口接入，可支持 Windows/Linux 等操作系统

配套 5G 四合一天线

专门量身打造的 5G 四合一 PCB 天线，可上装和下装
天线安装方便，通信效果好

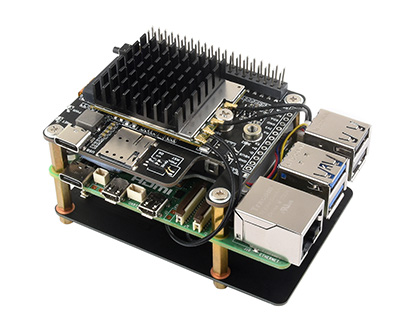

天线下装

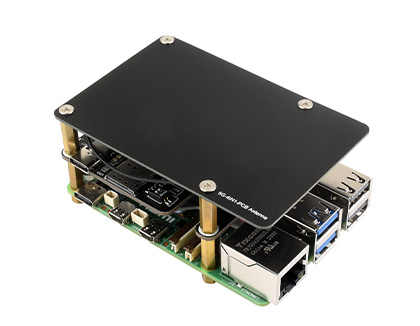

天线上装

板载电源监控芯片和 EEPROM

可通过 I2C 接口实时测量模组的电压、电流和功率参数
可保存 HAT+ ID 和产品信息，兼容 HAT+ 标准

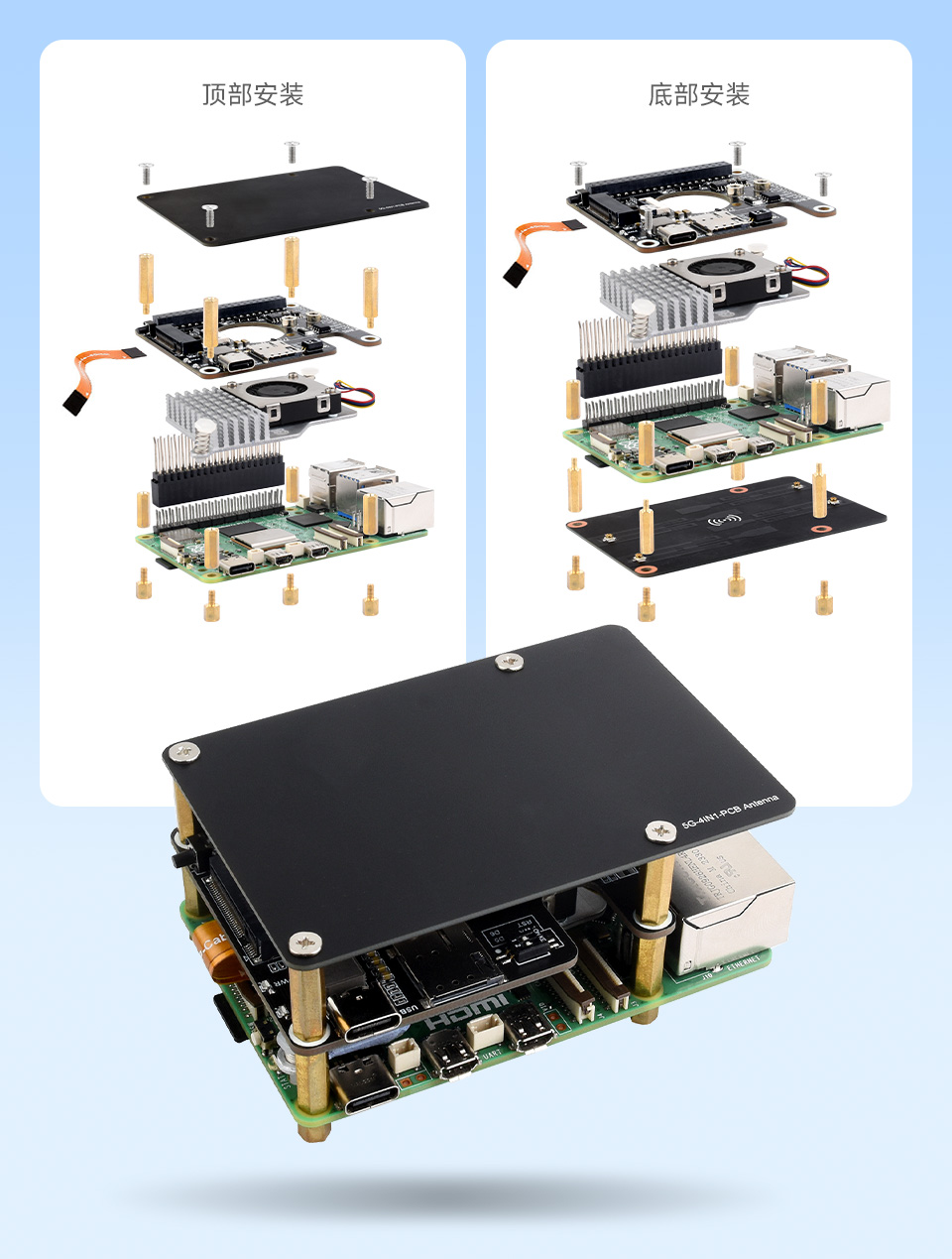

安装介绍

接口定义

应用场景

工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电脑、数字标牌等

产品尺寸

PCIE 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVME、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2280
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVME、2280
