树莓派5 PCIe转M.2带PoE扩展板 基于PI5设计支持NVMe协议M.2接口硬盘 高速读写

支持 IEEE 802.3af/at 网络标准,HAT+标准,兼容2230/2242/2260/2280尺寸的 M.2 硬盘
价格
原价
型号
PoE M.2 HAT+ (B)
SKU
29320
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

树莓派5 PCIe转M.2带PoE扩展板 基于PI5设计支持NVMe协议M.2接口硬盘 高速读写

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

PCIe 转 M.2 带 PoE 扩展板

适用于树莓派 5,支持 IEEE 802.3af/at 网络标准

NVMe 协议 M.2 接口硬盘,高速读写

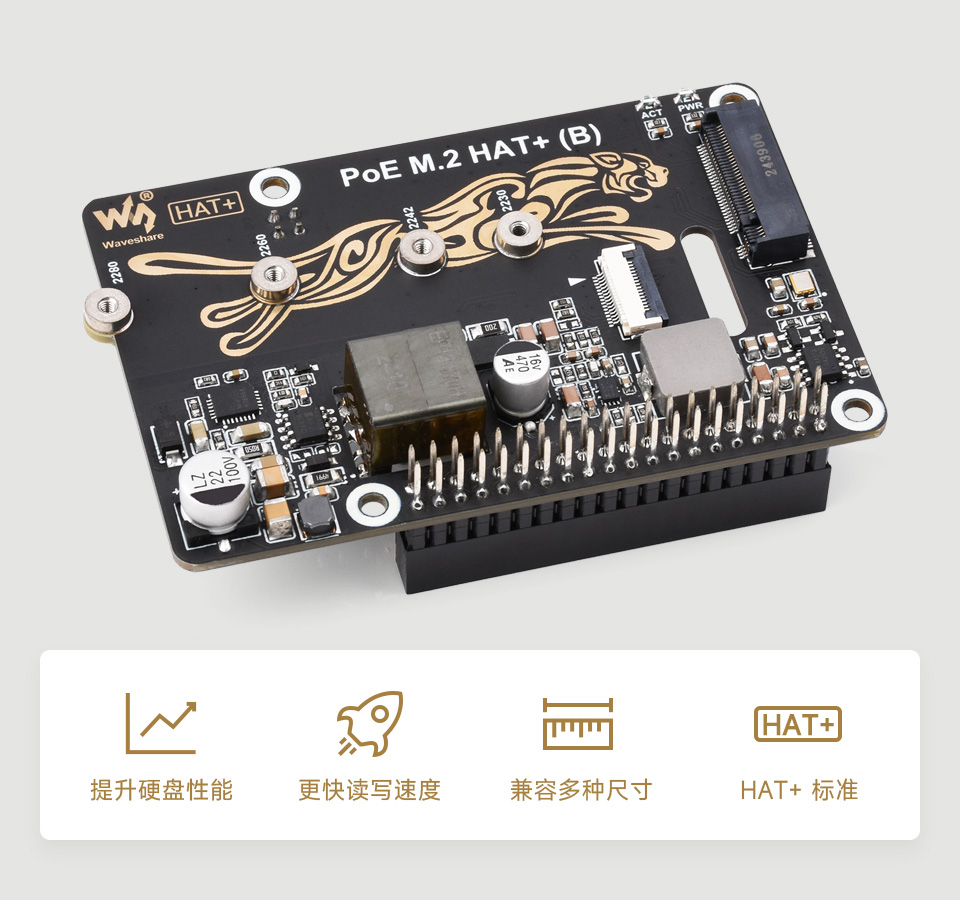

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热蓝底主图

产品参数

PoE 电源输入 37V ~ 57V 直流输入
电源输出 GPIO 排针:5V 4.5A (MAX)
2P 排针:12V 2A (MAX)
产品尺寸 56.0 × 85.0 (mm)
网络标准 支持 IEEE 802.3af/at PoE

升级树莓派 焕发新活力

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

本产品不含树莓派 5 主板等配件,详细配置请查看配置清单

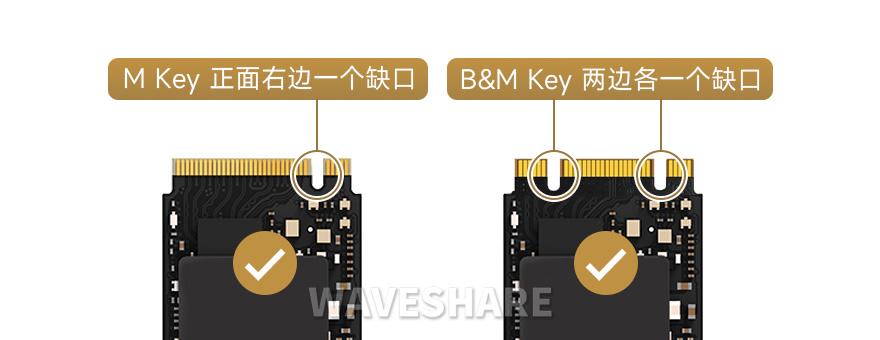

适用硬盘接口

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

注意:仅支持 NVMe 硬盘协议

沉金工艺

外观更好 | 抗氧化 | 防腐蚀 | 焊接牢固

适用于 Raspberry Pi 5

可通过 16PIN 排线接入 PI5
基于 Raspberry Pi 40PIN GPIO 接口设计,
顶部引出排针,方便接入其他树莓派扩展板

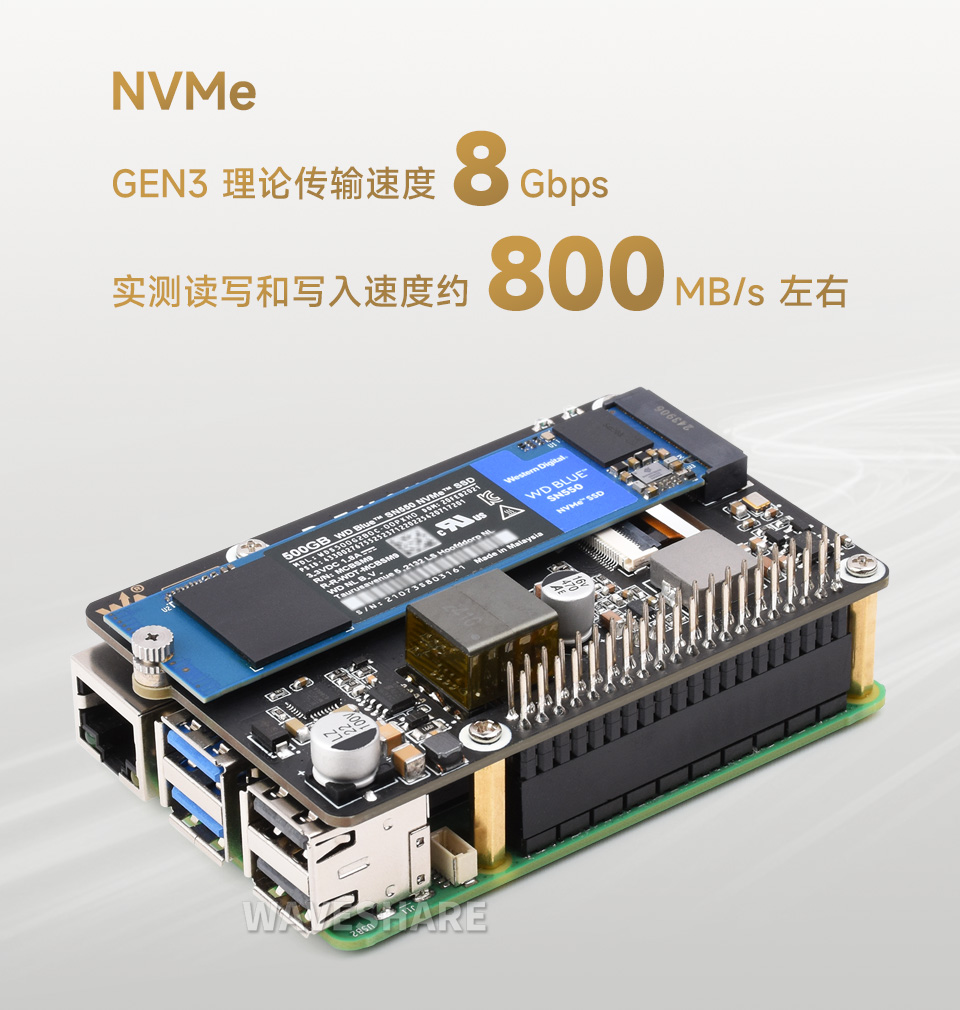

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热和树莓派5主板以及SSD 硬盘使用展示,NVMe GEN3 8Gbps传输速度介绍

本产品不含树莓派 5 主板等配件,详细配置请查看配置清单

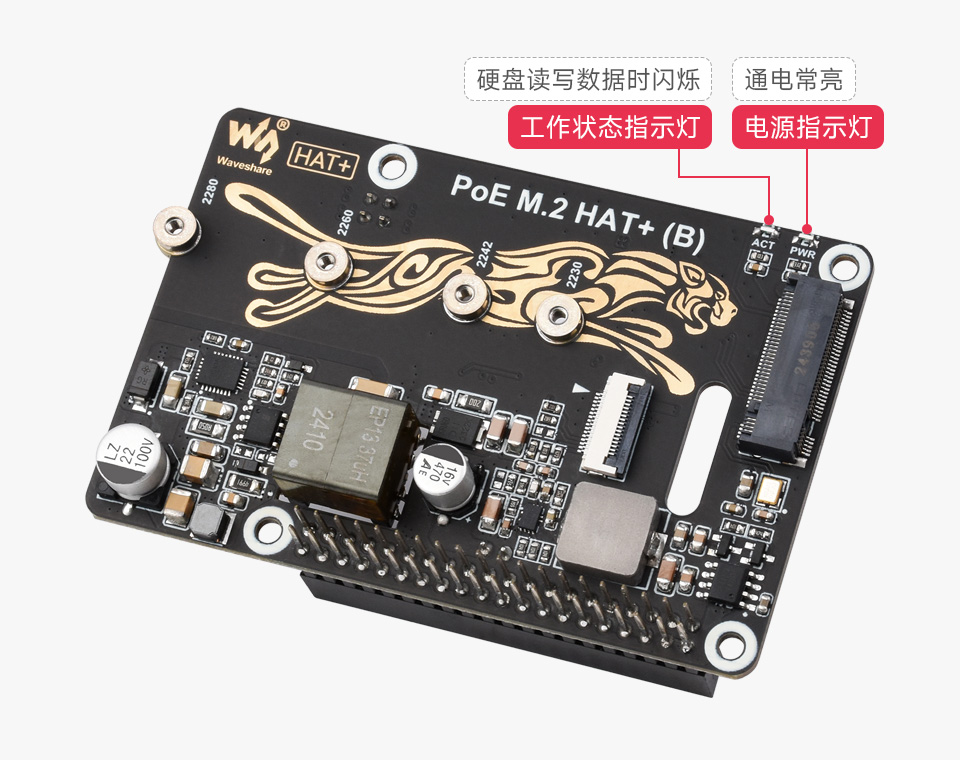

板载双 LED 指示灯

设备工作状态一目了然

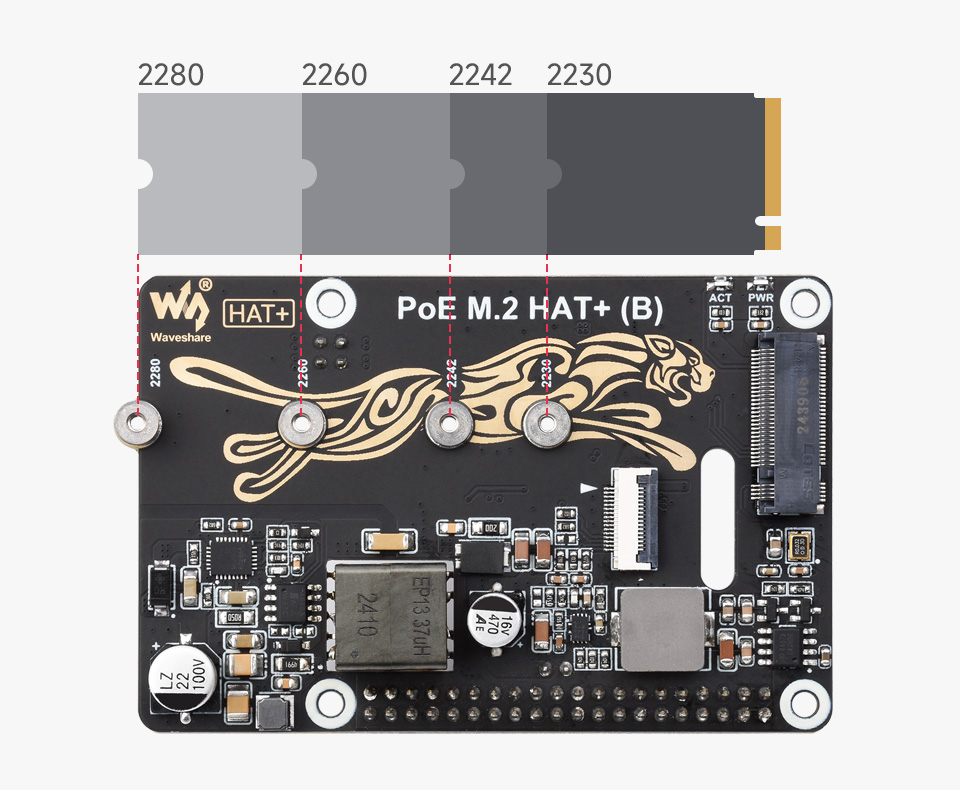

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

支持 NVMe 硬盘协议

兼容 2230 / 2242 / 2260 / 2280 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式
支持从 SSD 启动 PI5

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

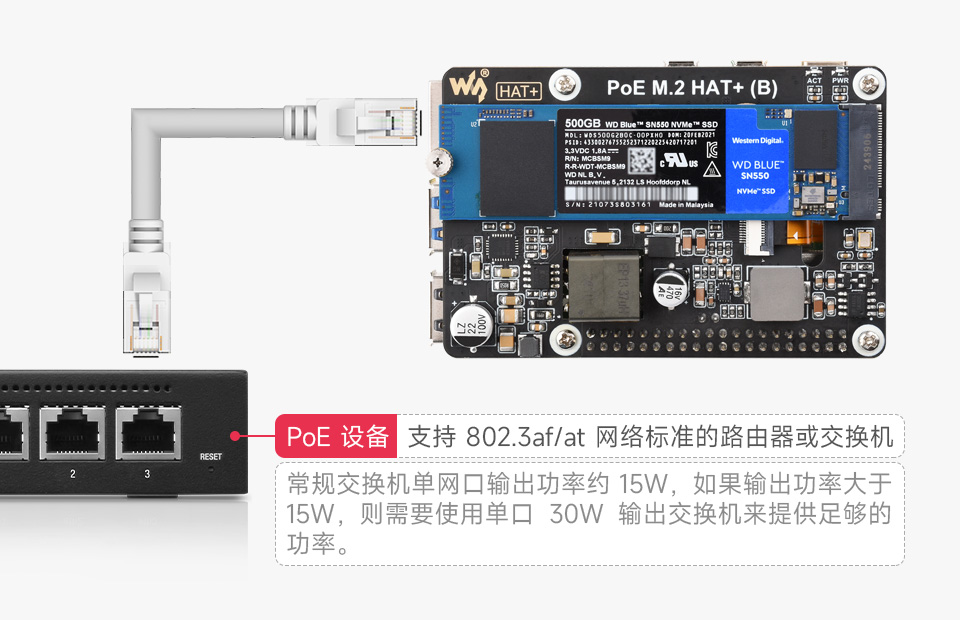

支持 PoE 以太网供电

只需一根网线接入 PoE 设备即可让树莓派实现联网和供电

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

本产品不含树莓派 5 主板等配件,详细配置请查看配置清单

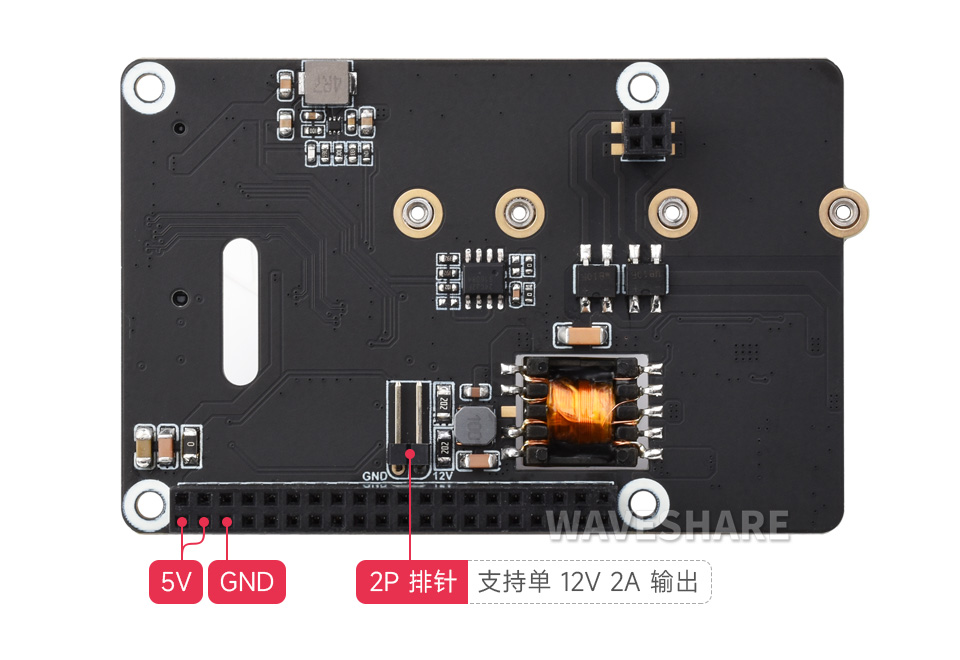

板载供电接口

板载 5V 和 12V 排针接口,5V 接口总功率可高达 4.5A 输出能力 (12V 和
5V 输出总功率不超过 25W),满足树莓派供电的同时还能给额外设备供电

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

安装介绍

在树莓派表面贴上导热贴,再安装金属散热片,然后组合扩展板即可

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热,适用的硬盘接口,包括M key和B&M Key

本产品不含树莓派 5 主板等配件,详细配置请查看配置清单

新升级 HAT+ 标准

产品遵循 HAT+ 标准,支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么?————————

Raspberry Pi 基于原有的 HAT 标准,推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口,即插即用

集成 EEPROM 存储芯片,自动加载板卡配置,简化开发流程

尺寸标准化,使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

产品尺寸

树莓派5 PCIe 转 M.2 扩展板,小巧一体式散热产品尺寸

PCIE 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D)
M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B)
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVME、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI
M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C)
M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVME、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C)
Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+
M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C)
USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+
USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+
USB3.2 × 3、
Gigabit ETH
PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+
USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组,
扩展 USB3.2 和千兆网口

RM520N-GL 5G HAT+
M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择

PoE M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242

PoE M.2 HAT+ (B)
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2280

PCIe TO ETH M.2 HAT+
M.2_M_KEY、
Gigabit ETH
PCIe ×1 Gen2 HAT+ 千兆网口、NVME、2280

资料及服务

微雪资料及服务,微雪商标,微雪技术支持图标,微雪资料教程图标
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. PoE M.2 HAT+ (B) × 1
  2. 16PIN PCIe 排线 × 1
  1. 螺丝柱 × 1
  2. 螺丝包 × 1
