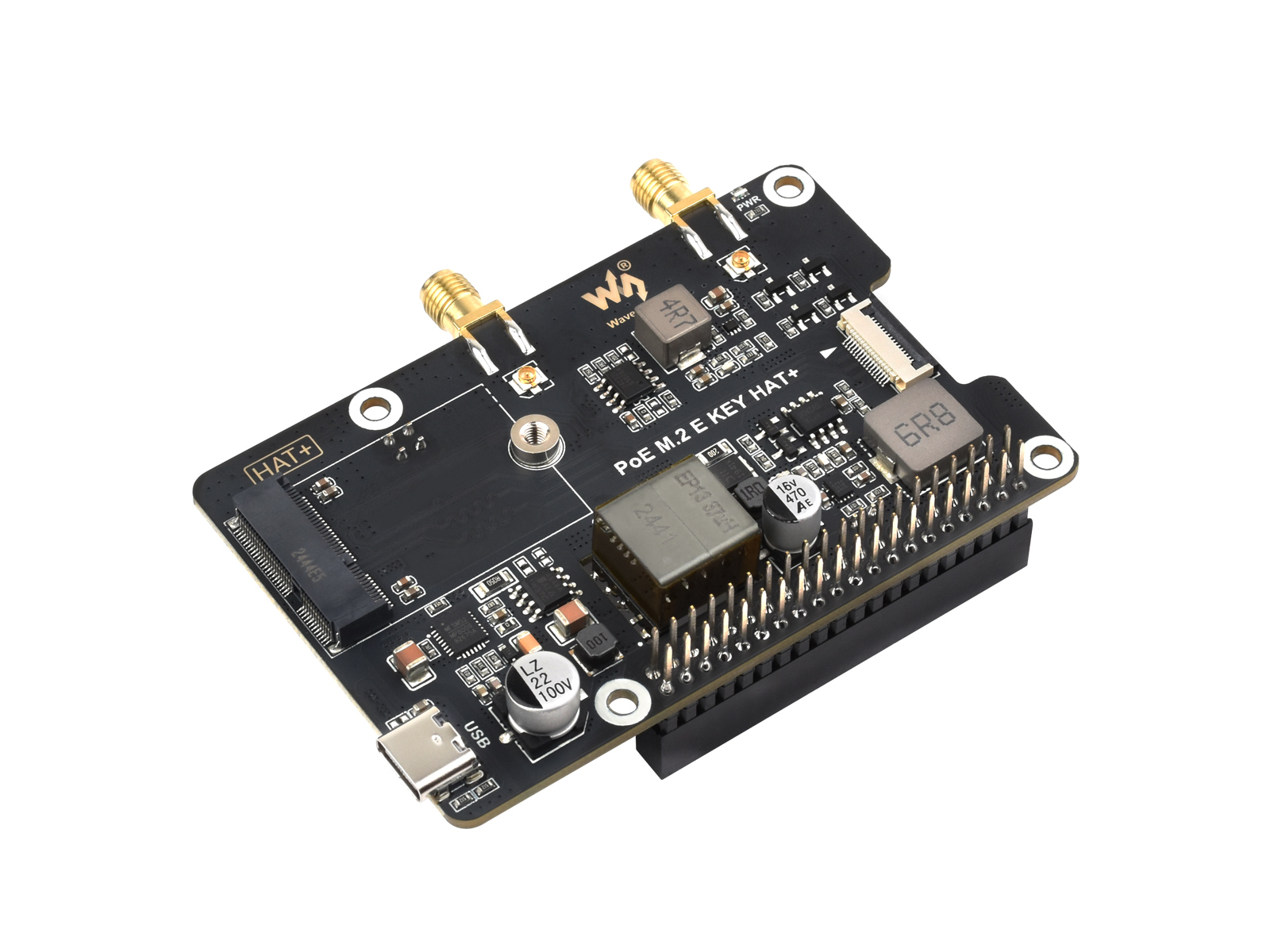

树莓派5 PCIe转M.2 E KEY带PoE扩展板 支持NGFF (M.2 E Key)无线网卡

PCIe 转 M.2 E KEY 扩展板

支持 PoE 以太网供电

适用于树莓派 5、支持 NGFF (M.2 E Key) 无线网卡

产品参数

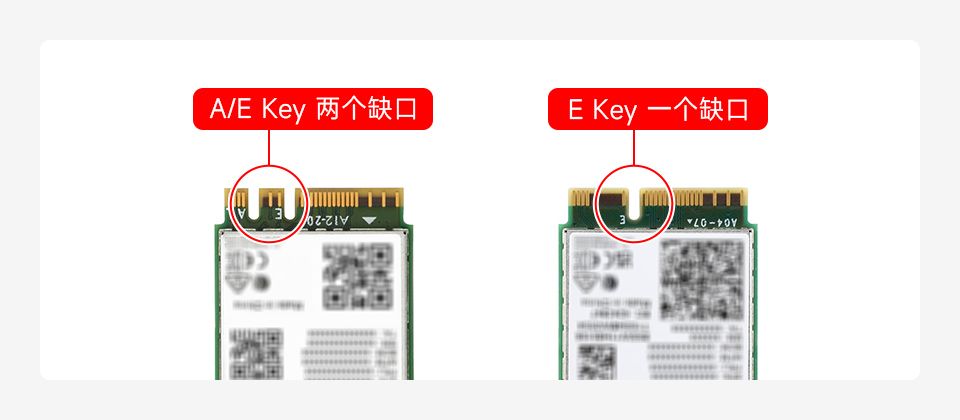

网卡支持类型

支持各种无线网卡

支持以下模组，更多适配模组敬请期待

产品型号	RTL8822CE		AX200		AX210			BE200
Wi-Fi 版本	Wi-Fi 5		Wi-Fi 6		Wi-Fi 6E			Wi-Fi 7
Wi-Fi 频段	2.4GHz	5GHz	2.4GHz	5GHz	2.4GHz	5GHz	6GHz	2.4GHz	5GHz	6GHz
Wi-Fi 速率 (Mbps)	300	867	574	2400	574	2400	2400	574	2400	5800
接口	NGFF (M.2 A/E Key)							NGFF (M.2 E Key)
蓝牙版本	5.0		5.2		5.3			5.4
技术支持	支持 MU-MIMO
天线接口	IPEX 接口 4 代
兼容系统	Linux、Windows 10 / 11
产品尺寸	22.0 × 30.0 × 2.4 (mm)

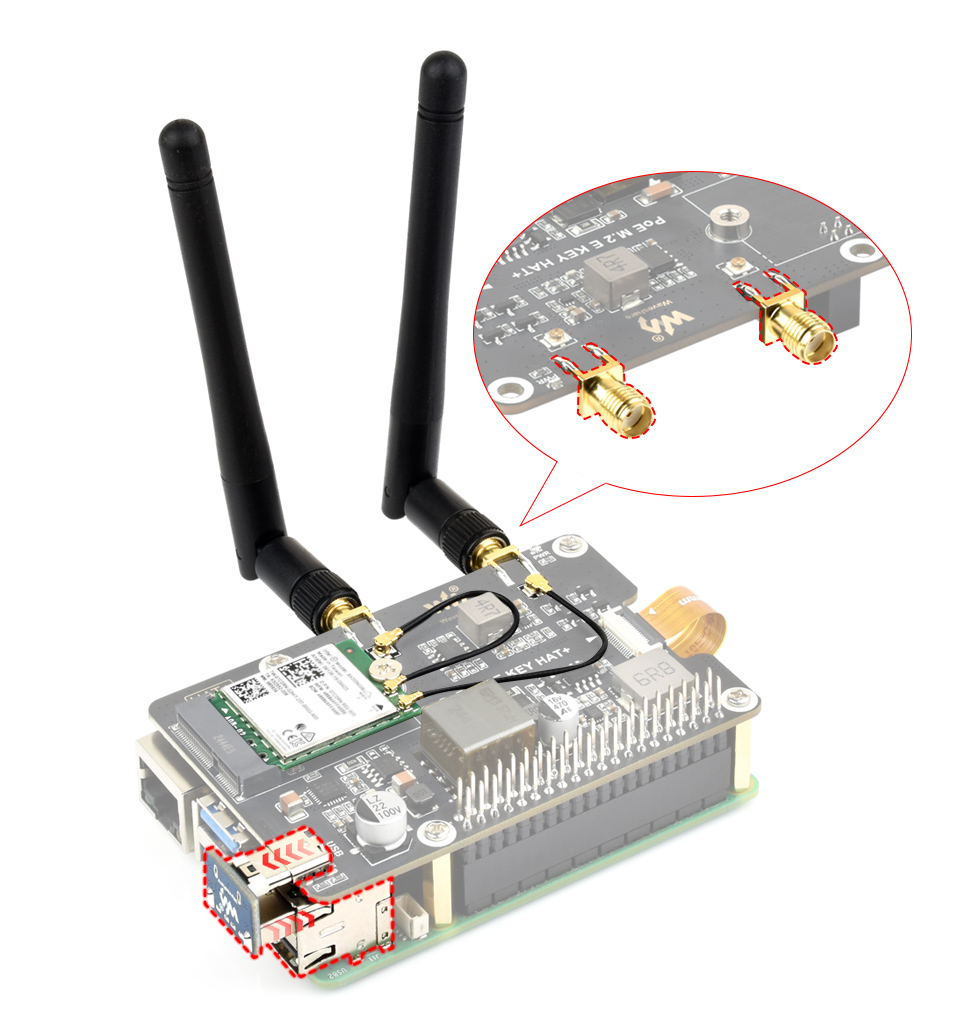

板载 SMA 内孔天线接口
支持 USB 蓝牙连接

通过 USB 转接板，可以把蓝牙信号输入给树莓派

（USB 蓝牙连接功能仅限于接入无线网卡模组后使用）

图片仅供展示，详细配置请查看配置清单

适用于 Raspberry Pi 5

可通过 16PIN 排线接入 PI5，基于 Raspberry Pi 40PIN GPIO 接口设计，顶部引出排针，方便接入其他树莓派扩展板

图片仅供展示，详细配置请查看配置清单

支持 PoE 以太网供电

只需一根网线接入 PoE 设备即可让树莓派实现联网和供电

图片仅供展示，详细配置请查看配置清单

板载多种供电接口

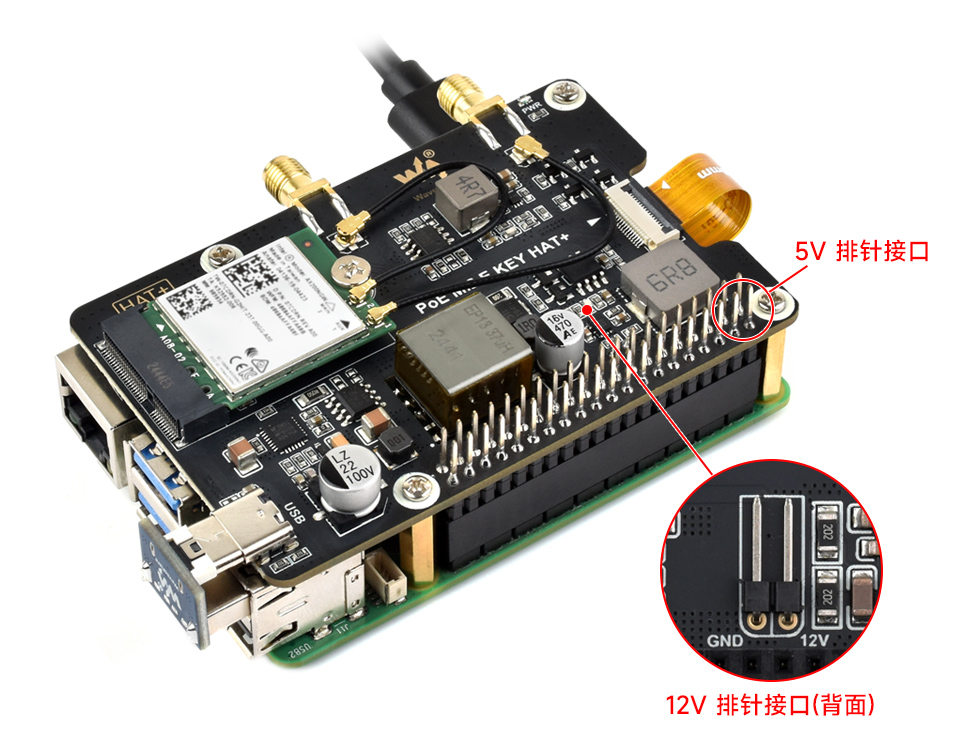

板载 5V 和 12V 排针供电接口，5V 接口输出总功率高达 4.5A (12V 和 5V 输出总和不超过 25W)，满足树莓派供电的同时还能给其它设备供电

图片仅供展示，详细配置请查看配置清单

安装介绍

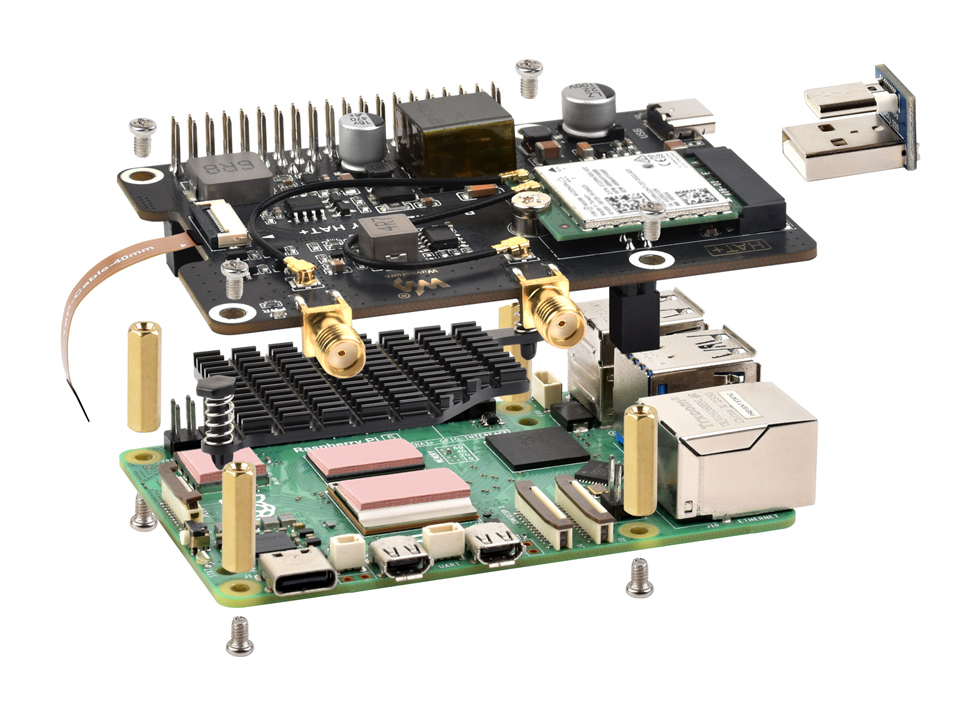

树莓派贴上导热贴再安装金属散热片，然后组装扩展板即可

图片仅供展示，详细配置请查看配置清单

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

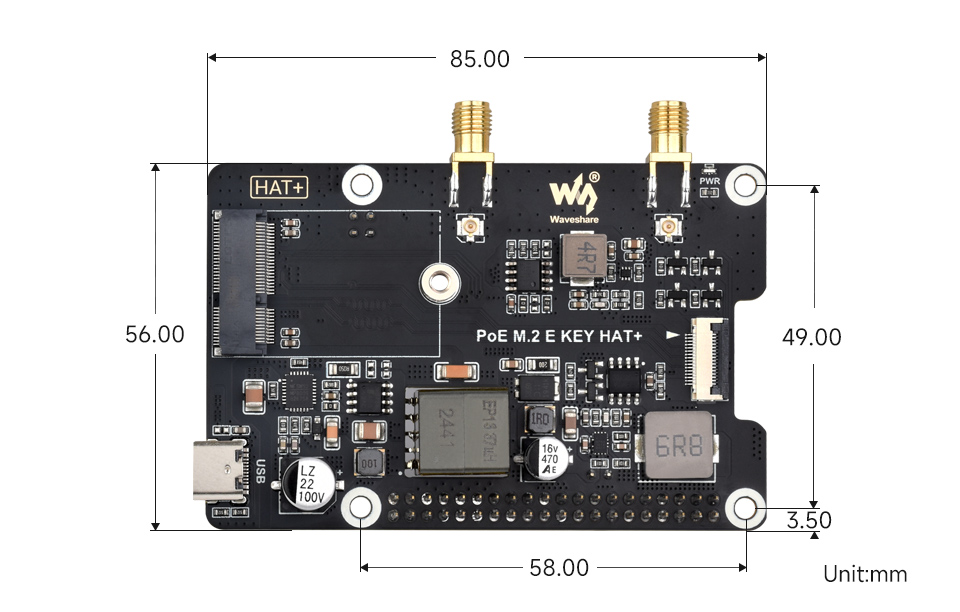

产品尺寸

PCIE 选型表

产品型号	扩展接口	PCIe 版本	连接方式	电源监控	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面		NVME、2280、 侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面		千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+		支持 4G/5G 模组、 扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面		扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+		扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 USB3.2、 扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 4G 模组， 扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+		PCIE 直连 5G 模组、 多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+		千兆网口、NVME、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		Wi-Fi、BT、M.2_E_KEY、2230
