树莓派 5 PCIe 扩展卡

PCIe 转千兆以太网和 USB 3.2 Gen1

专为 Raspberry Pi 5 设计，免驱动，即插即用

可通过 16PIN 排线接入 PI5

基于 Raspberry Pi 5 的 16PIN PCIe 接口设计

图片仅供展示，详细配置请参考配置清单

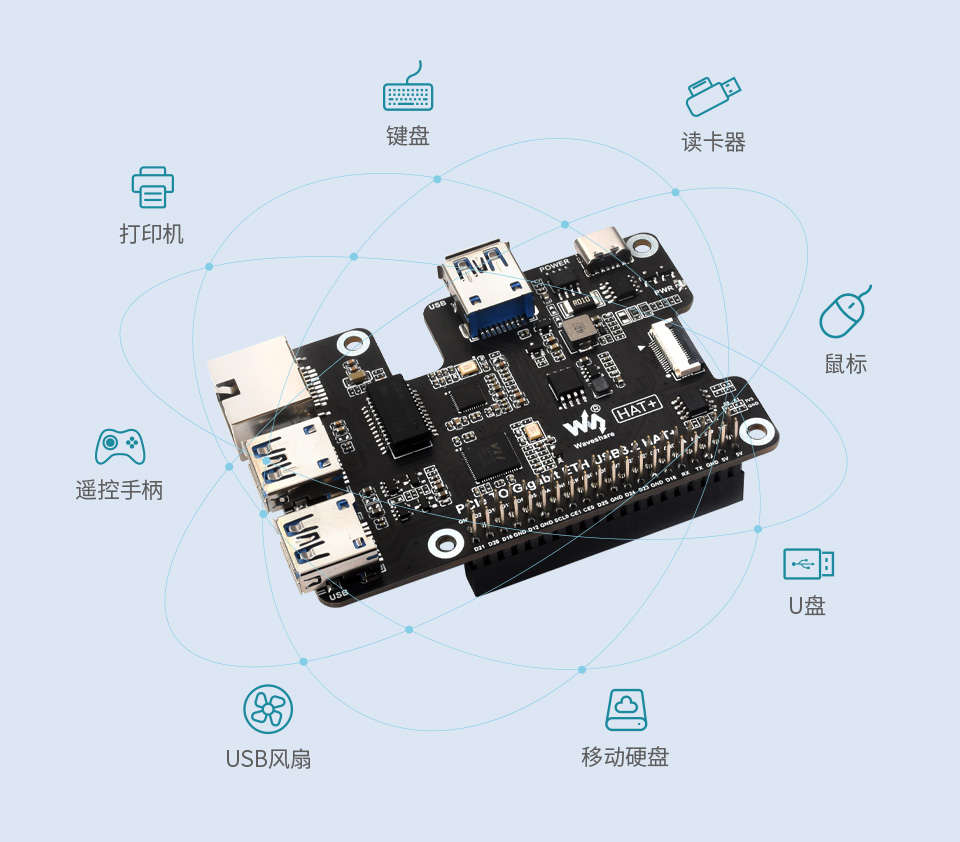

扩展 3 路 USB3.2 接口

PCIe 转 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备

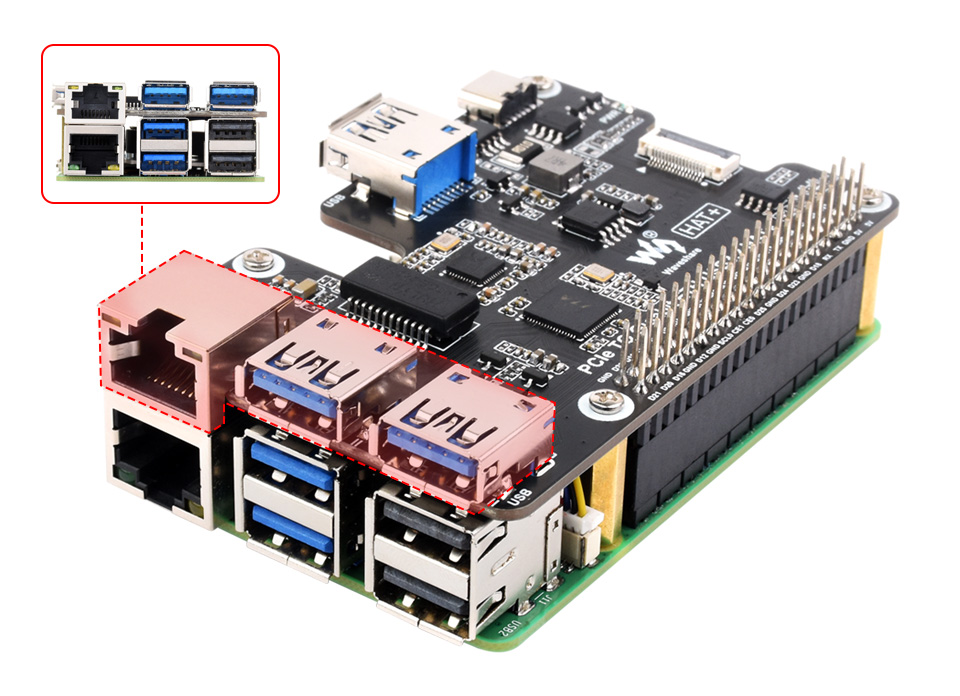

扩展 1 路千兆网口

搭载 RTL8153B 高性能千兆以太网芯片，网口下沉式设计，整体工整美观

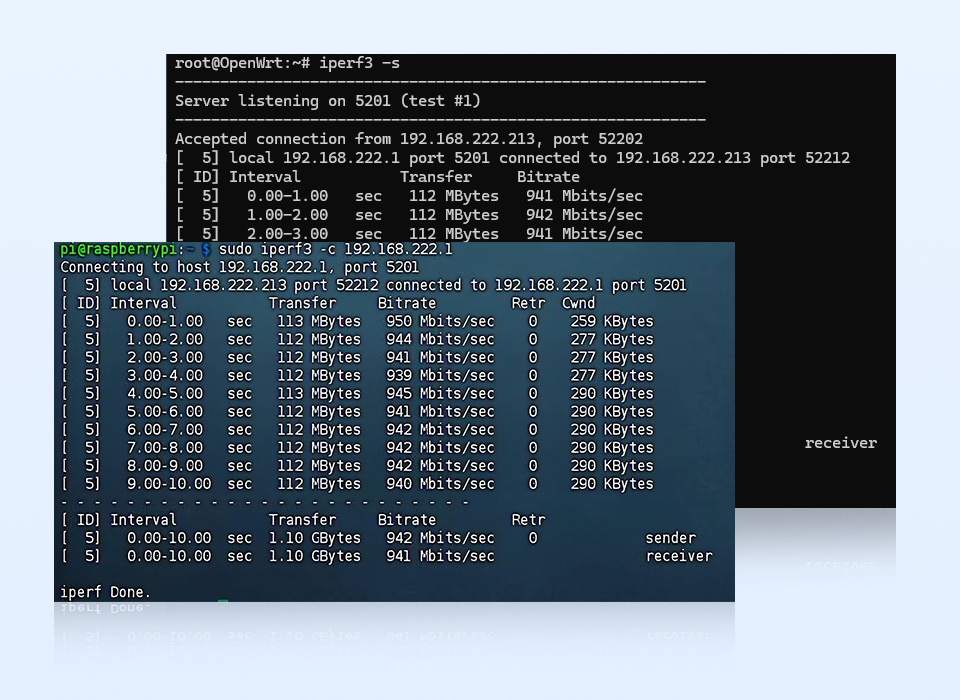

网口速度测速

支持 Raspberry Pi OS/Ubuntu/OpenWRT 等系统，网口测速稳定可靠

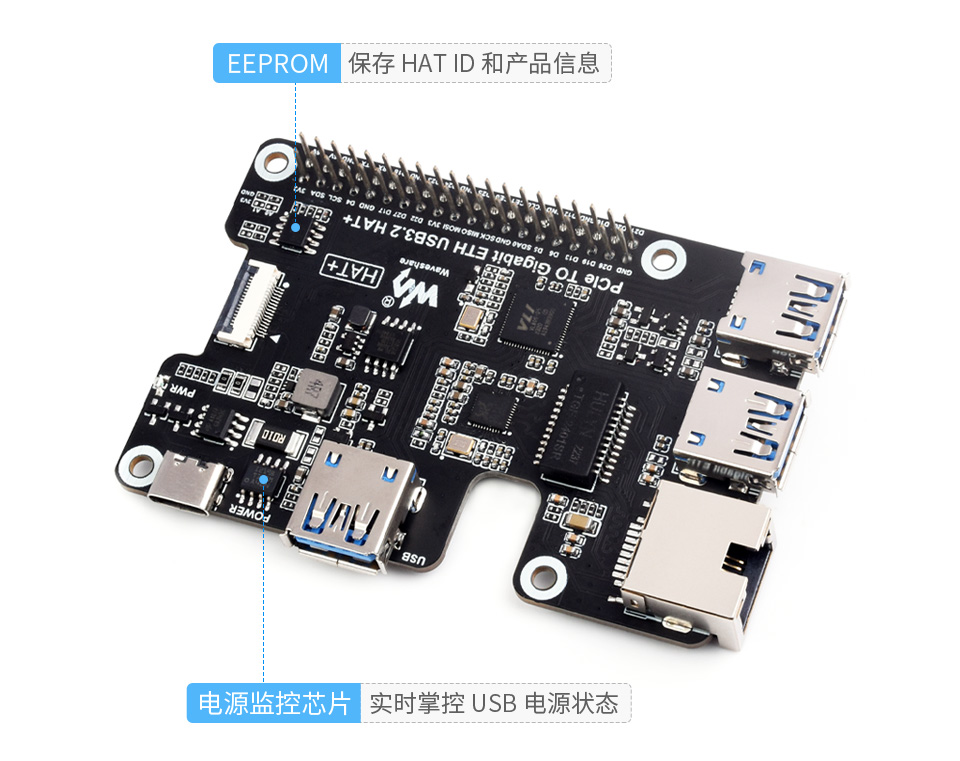

板载电源监控芯片和 EEPROM

实时掌控电源状态更方便，并且支持 USB 电源控制

资源简介

VL805
PCIe 转 USB 3.2 Gen1 HUB
RTL8153B
USB 转 Gigabit ETH
INA219
电源监控芯片
EEPROM
存储 HAT ID 和产品信息
16PIN 排线接口
树莓派 PCIe 接口

Raspberry Pi GPIO 接口
方便接入 Raspberry Pi 5
千兆网口
支持 1000Mbps 传输速度，向下兼容 100Mbps
USB 3.2 Gen1 扩展接口
USB1~USB3 共 3 路扩展接口
POWER 供电接口
外接 Type-C 5V DC 供电
PWR 指示灯
电源指示灯

安装介绍

图片仅供展示，本产品不含树莓派 5 和散热器，详细配置请参考配置清单

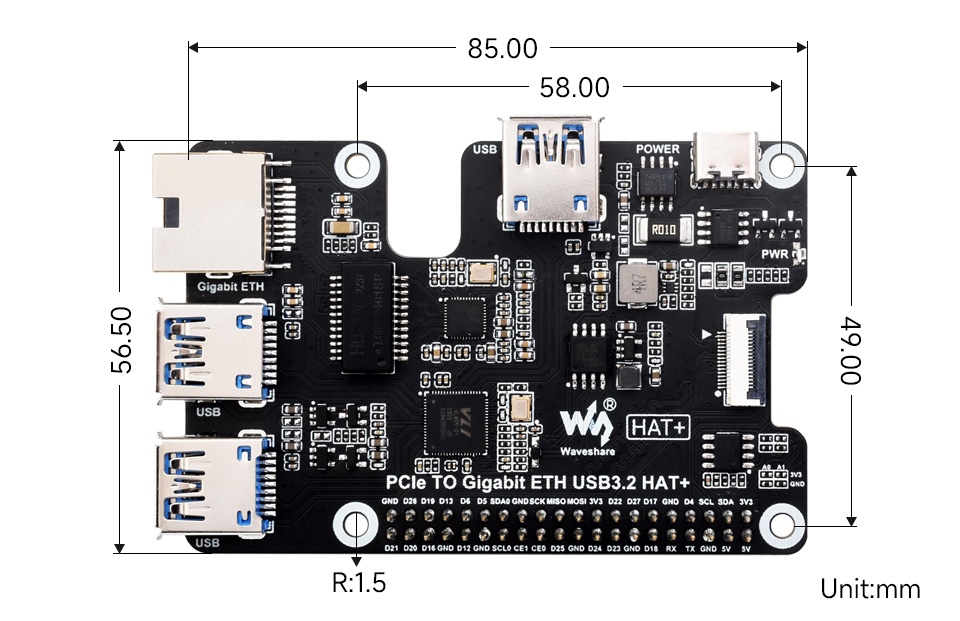

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT	PCIe 接口扩展
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
