PCIe转千兆以太网和M.2转接板适用树莓派5 兼容2280 2260 2242 2230尺寸5Gbps NVMe硬盘更快读写速度

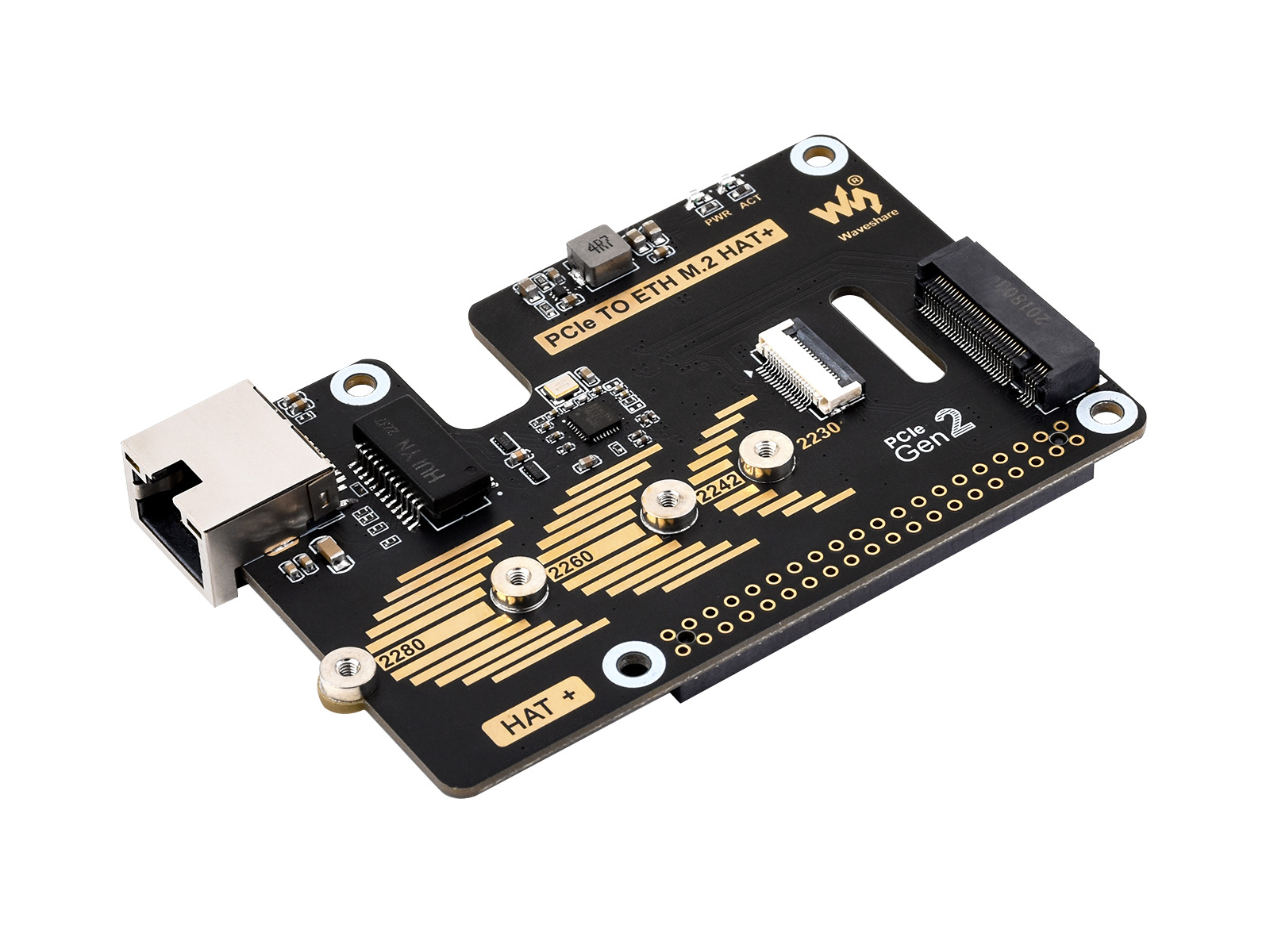

PCIe 转千兆以太网和 M.2 扩展卡

专为 Raspberry Pi 5 设计，免驱动，即插即用

可通过 16PIN 排线接入 PI5

基于 Raspberry Pi 5 的 16PIN PCIe 接口设计

支持 NVMe 硬盘协议

兼容 2230/2242/2260/2280 尺寸的 M.2 硬盘
支持 Gen2 标准，支持从 SSD 启动 PI5

适用硬盘接口

注意：仅支持 NVMe 硬盘协议

沉金工艺

外观更好 | 抗氧化 | 防腐蚀 | 焊接牢固

扩展 1 路千兆网口

搭载 RTL8111H 高性能千兆以太网芯片
下沉式网口设计，整体工整美观

升级树莓派 焕发新活力

相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

图片仅参考，详情请查阅配置清单

板载双 LED 指示灯

设备工作状态一目了然

实时掌控硬盘电源状态

板载电源监控芯片和 EEPROM，电源状态即时反馈，运行更稳定

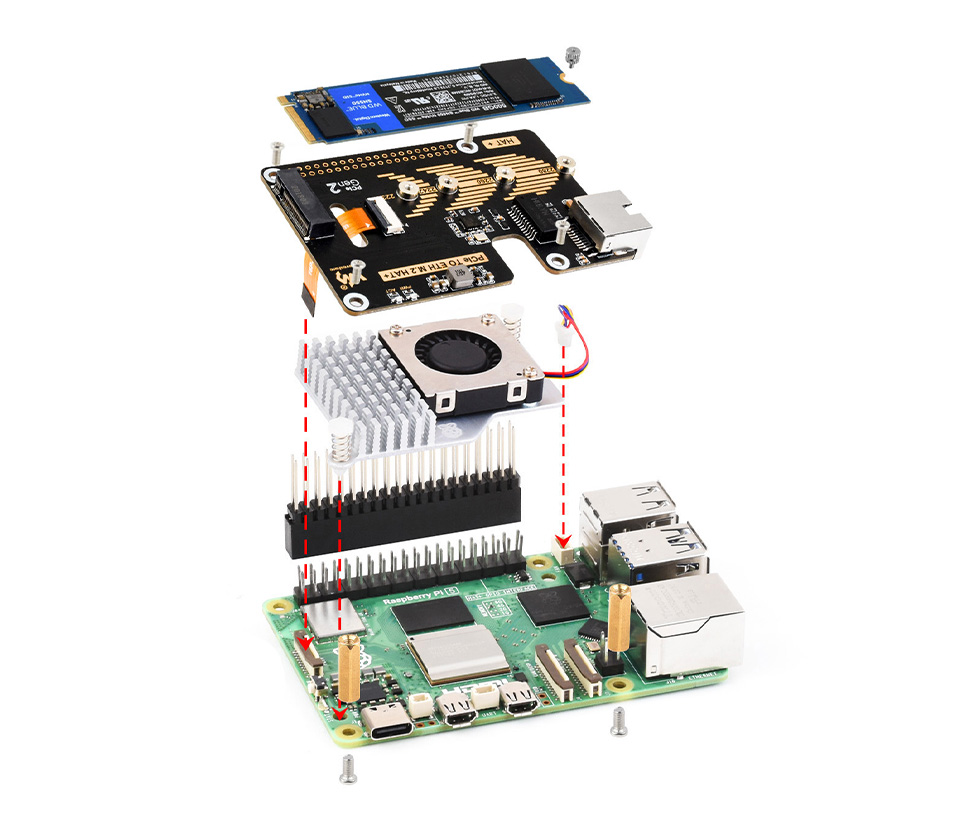

安装展示

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

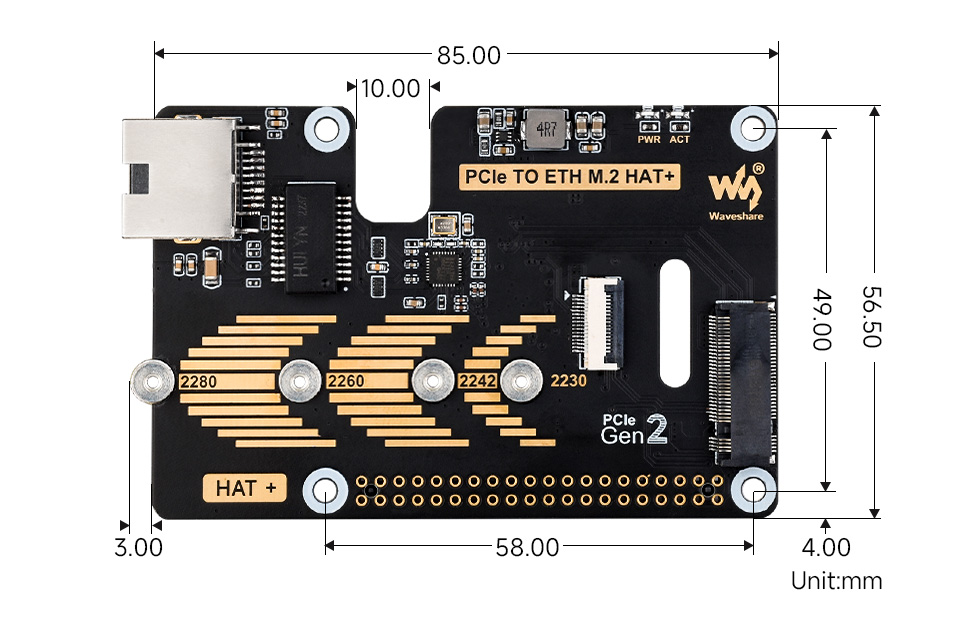

产品尺寸

PCIE 选型表

产品型号	扩展接口	PCIe 版本	连接方向设计	电源监控	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面		NVME、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面		千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+		支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面		扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+		扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+		PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2242
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+		千兆网口、NVME、2280
