树莓派5 PCIe转USB 3.2 Gen1扩展卡 PI5专用转接板 板载4个USB接口 免驱动 即插即用 1拖4高速USB接口 HAT+标准

可通过16PIN排线接入PI5，板载电源监控芯片和EEPROM，预留风扇通风孔，安装简便
价格
原价
型号
PCIe TO USB 3.2 Gen1 HAT+
SKU
26847
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

转M.2 4G/5G和USB 3.2 转M.2 (HAT+ 标准) 转M.2 侧边装 转4路USB (HAT+ 标准) 转千兆网口 侧边装 转M.2 (HAT+ 标准) 转4路USB3.2 侧边装 转双路M.2 转M.2 转M.2 带风扇一体式
  • 关联商品

树莓派5 PCIe转USB 3.2 Gen1扩展卡 PI5专用转接板 板载4个USB接口 免驱动 即插即用 1拖4高速USB接口 HAT+标准

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派 5
PCIe 转 USB 3.2 Gen1 扩展卡

专为 Raspberry Pi 5 设计，免驱动，即插即用

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡可通过 16PIN 排线接入 PI5

图片仅供展示，详细配置请参考配置清单

扩展树莓派 5 USB 接口

PCIe 转 4 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡支持 NVMe 硬盘协议

板载电源监控芯片和 EEPROM

实时掌控电源状态更方便，并且支持 USB 电源控制

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡板载电源监控芯片和 EEPROM

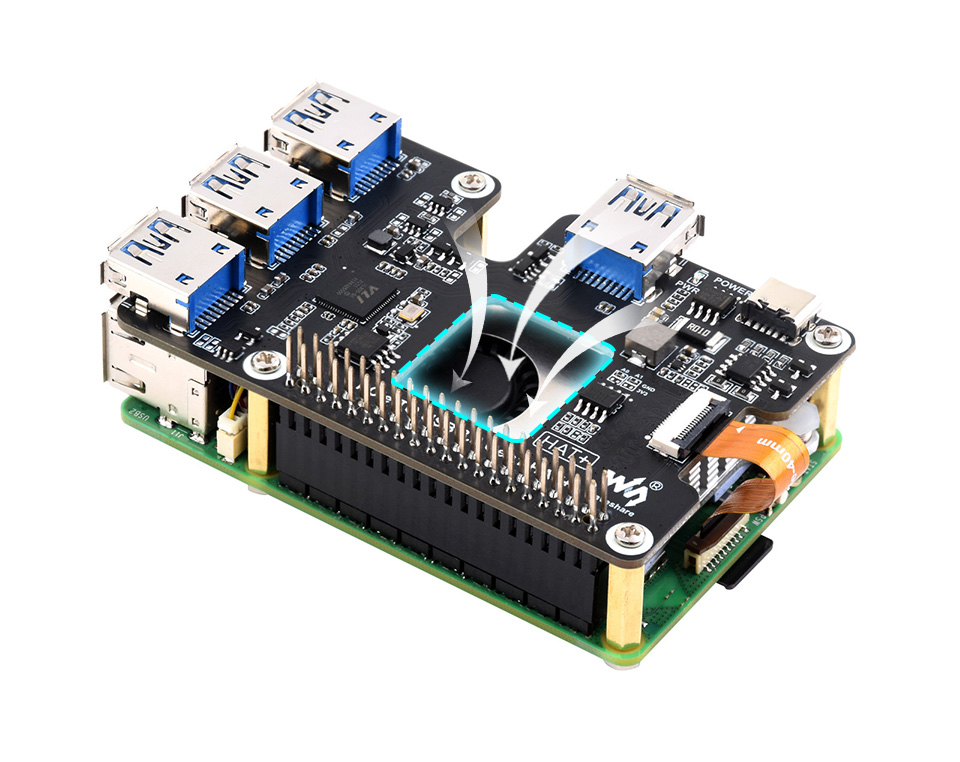

预留风扇通风孔

让 PI5 通风更好，运行更稳定

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡预留风扇通风孔

图片仅供展示，本产品不含 树莓派 5 和 散热器

资源简介

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi 5

  2. USB 3.2 Gen1 扩展接口

    USB1~USB4 共 4 路扩展接口

  3. INA219

    电源监控芯片

  4. POWER 供电接口

    外接 Type-C 5V DC 供电

  1. PWR LED

    电源指示灯

  2. MX25L3206

    FLASH 芯片

  3. VL805

    PCIe 转 USB 3.2 Gen1 HUB

  4. PCIe 接口

    连接树莓派 PCIe 排线接口

安装介绍

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡安装介绍

图片仅供展示，详细配置请参考配置清单

产品尺寸

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡产品尺寸

PCIE 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D) 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B) 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+ 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVME、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C) 		M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVME、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C) 		Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+ 		M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C) 		USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+ 		USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+ 		USB3.2 × 3、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+ 		USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组，
扩展 USB3.2 和千兆网口

RM520N-GL 5G HAT+ 		M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择

PoE M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242

PoE M.2 HAT+ (B) 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2280

PCIe TO ETH M.2 HAT+ 		M.2_M_KEY、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 千兆网口、NVME、2280

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PCIe_TO_USB_3.2_Gen1_HAT+

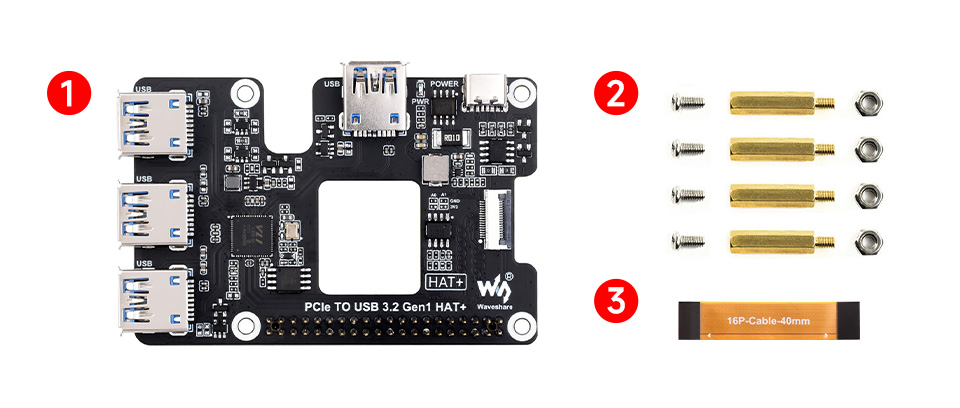

配置清单

树莓派 5 PCIe 转 USB 3.2 Gen1 扩展卡配置清单
  1. PCIe TO USB 3.2 Gen1 HAT+ × 1
  2. 铜柱包 × 1
  3. 16P-Cable-40mm × 1
