PCIe 转 M.2 转接板

专为 Raspberry Pi 5 设计

支持 NVMe 协议 M.2 接口硬盘，高速读写，提升工作效率

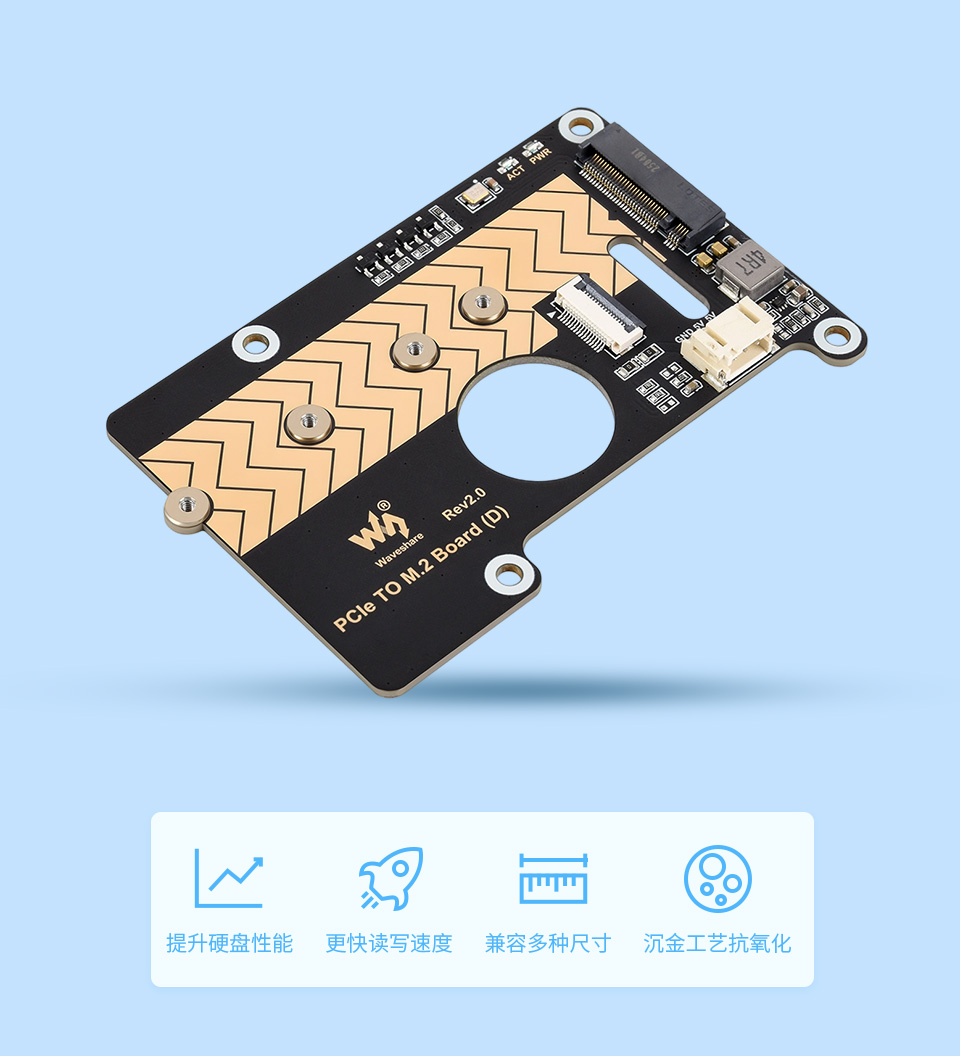

树莓派5 PCIe转M.2转接板主图，并配有产品特性图标，包括：提升硬盘性能、更快读写速度、兼容多种尺寸、沉金工艺抗氧化等图标

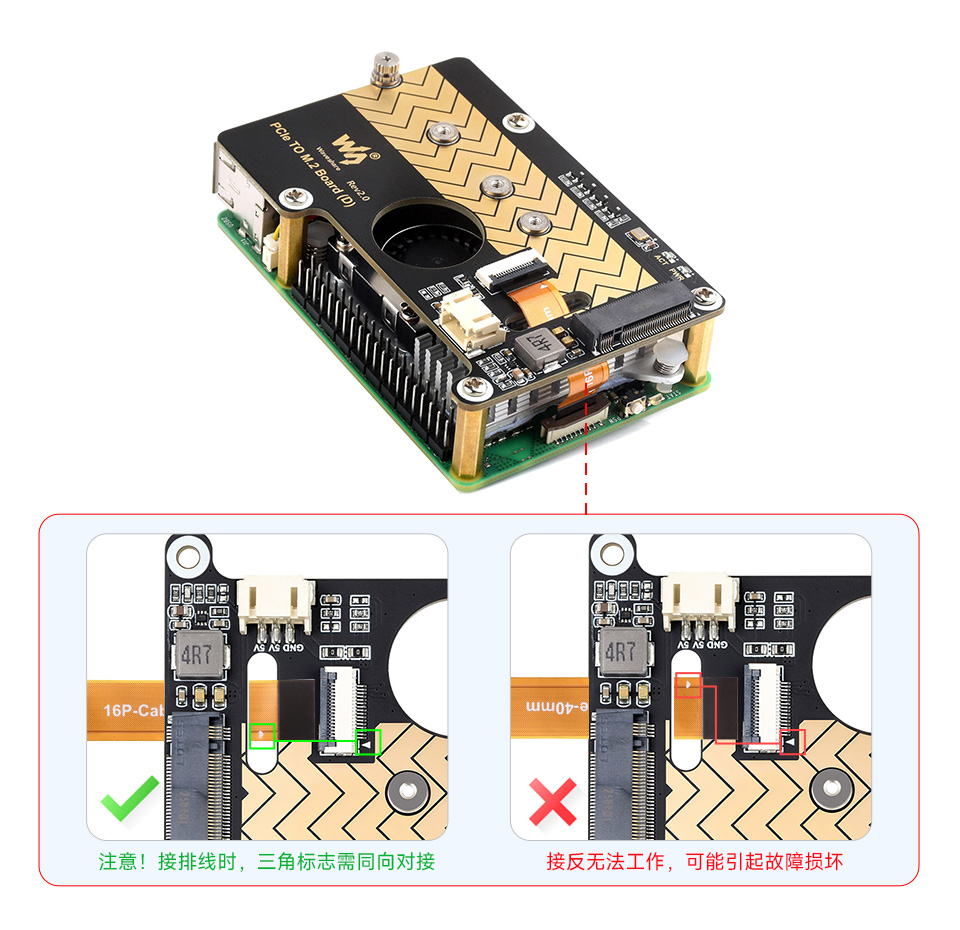

可通过 16PIN 排线接入 PI5

基于树莓派 5 的 16PIN PCIe 接口设计，保留风扇风口和树莓派 40PIN GPIO 接口位置

图片仅供展示，详细配置请参考配置清单

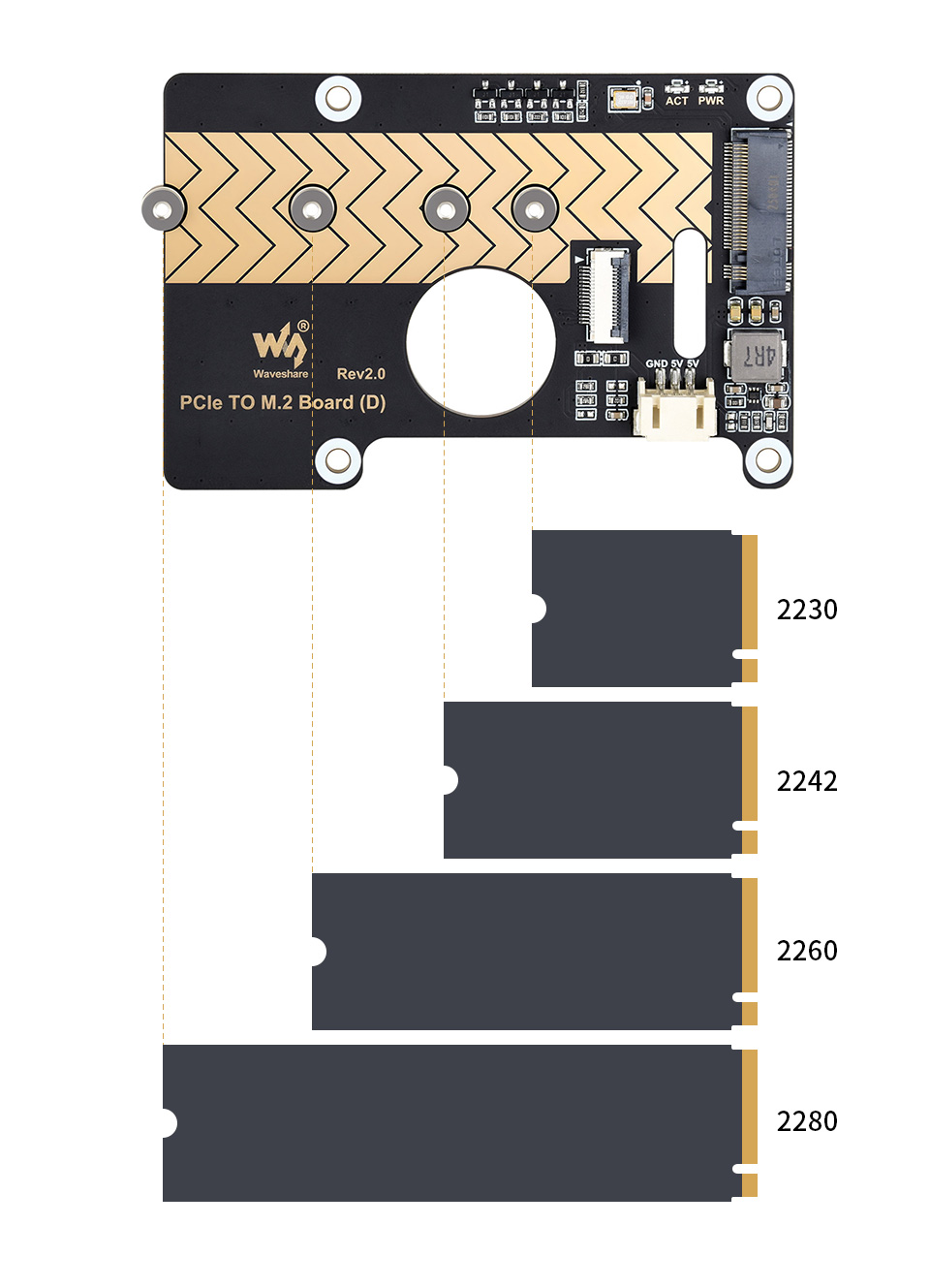

支持 NVMe 硬盘协议

兼容 2280 / 2260 / 2242 / 2230 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式，支持从 SSD 启动 PI5

适用硬盘接口

注意：仅支持 NVMe 硬盘协议

抗氧化沉金工艺
用料，我们是认真的

升级树莓派焕发新活力

相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

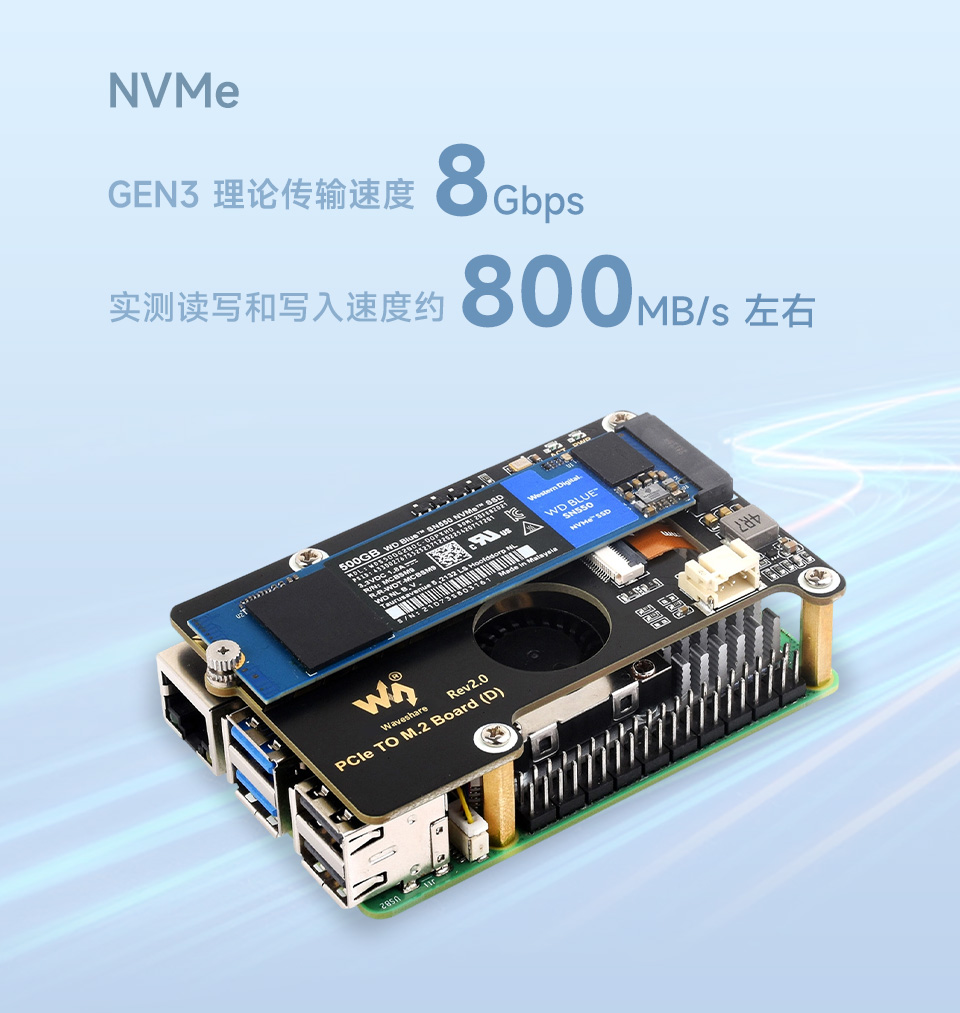

树莓派5 PCIe转M.2转接板和树莓派5主板以及SSD硬盘使用展示，NVMe GEN3传输速度介绍

图片仅参考，详情请查阅配置清单

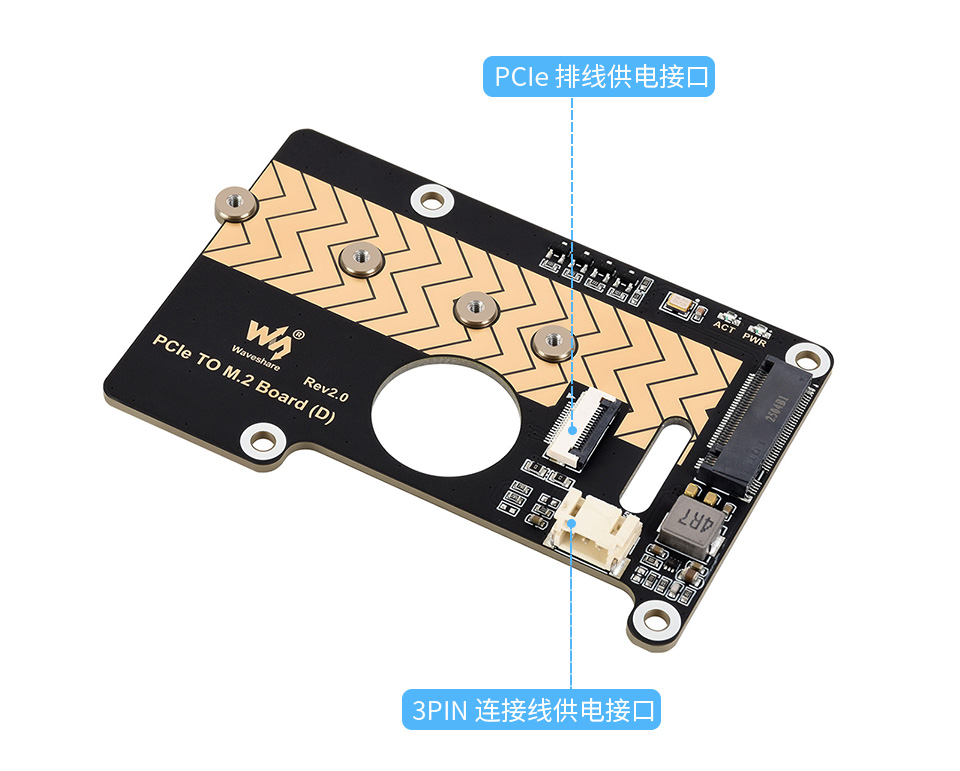

多种供电方式选择

支持 PCIe 排线供电或者 3PIN 连接线供电

树莓派5 PCIe转M.2转接板多种供电方式，即：PCIe排线供电和3PIN连接线供电的方式

注：默认使用 PCIe 排线供电即可，供电不足再使用 3PIN 连接线供电

板载双 LED 指示灯
设备状态一目了然

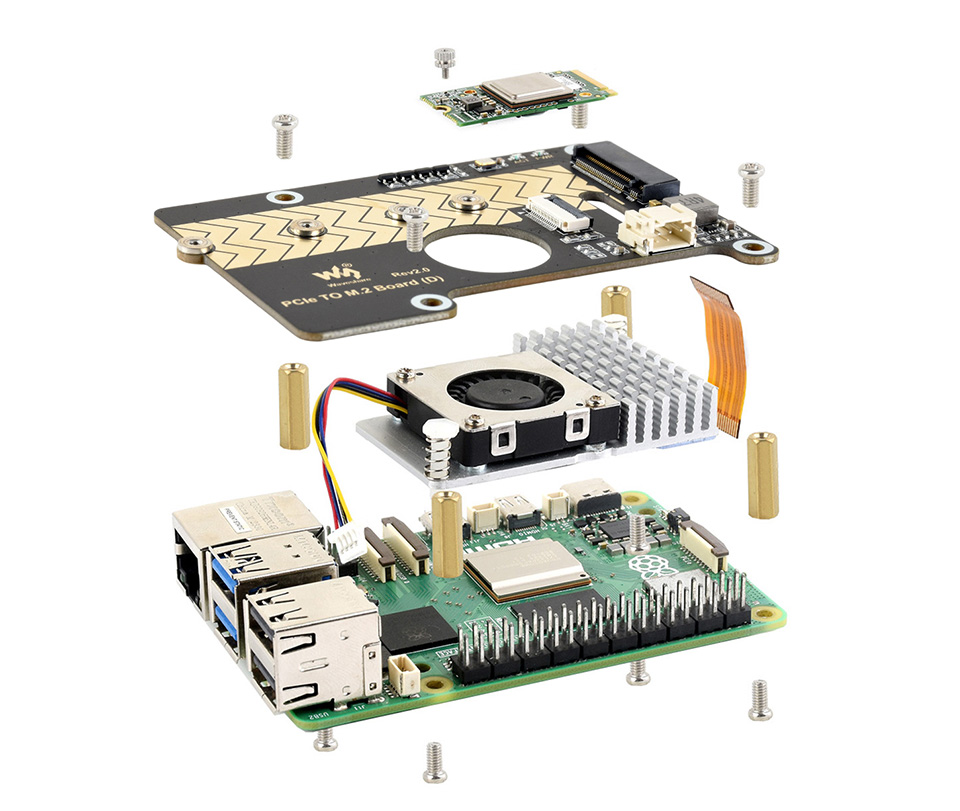

简易安装

图片仅展示，详细配置请参考配置清单

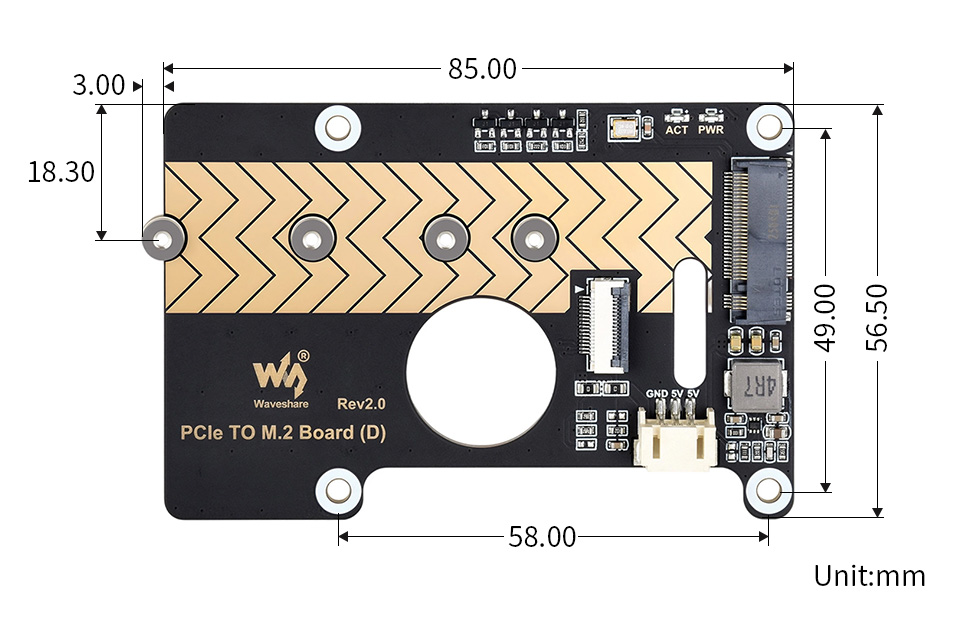

产品尺寸

PCIE 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVME、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2280
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVME、2280
