树莓派5 PCIe转M.2转接板 PI5专用转接板 NVMe协议M.2接口硬盘 高速读写 HAT+标准

兼容2230/2242尺寸的M.2硬盘，支持Gen2和Gen3模式，支持从SSD启动PI5
价格
原价
型号
PCIe TO M.2 HAT+
SKU
26583
品牌
Waveshare
套餐选择
基础套餐 128G硬盘套餐 256G硬盘套餐
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

转M.2 4G/5G和USB 3.2 转M.2 (HAT+ 标准) 转M.2 侧边装 转4路USB (HAT+ 标准) 转千兆网口 侧边装 转M.2 (HAT+ 标准) 转4路USB3.2 侧边装 转双路M.2 转M.2 转M.2 带风扇一体式
  • 关联商品

树莓派5 PCIe转M.2转接板 PI5专用转接板 NVMe协议M.2接口硬盘 高速读写 HAT+标准

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派 5 PCIe 转 M.2 转接板

专为 Raspberry Pi 5 设计

NVMe 协议 M.2 接口硬盘，高速读写

树莓派 5 PCIe 转 M.2 转接板

版本选择

树莓派 5 PCIe 转 M.2 转接板基础套餐

基础套餐

树莓派 5 PCIe 转 M.2 转接板基础套餐

硬盘套餐128G = 基础套餐 + 128G 硬盘

树莓派 5 PCIe 转 M.2 转接板基础套餐

硬盘套餐256G = 基础套餐 + 256G 硬盘

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

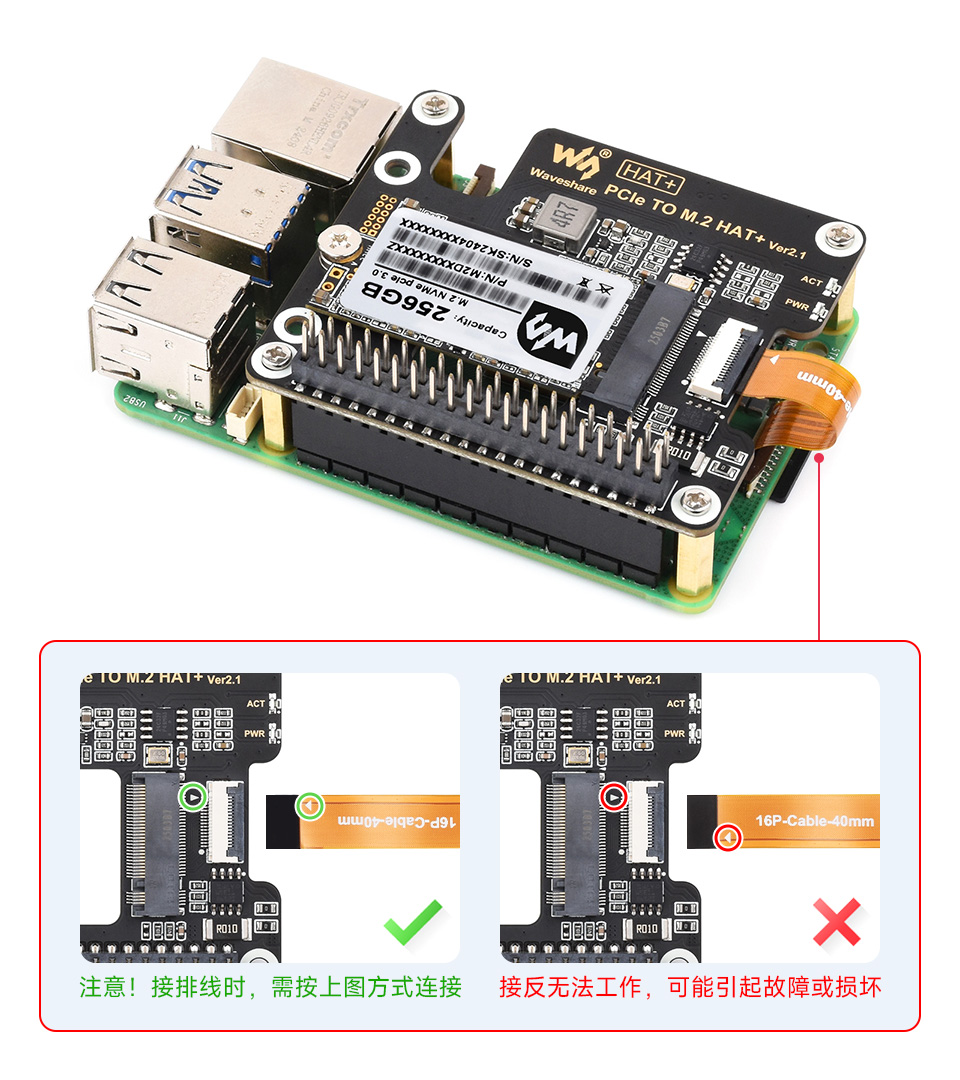

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

树莓派 5 PCIe 转 M.2 转接板可通过 16PIN 排线接入 PI5

图片仅供展示，详细配置请参考配置清单

支持 NVMe 硬盘协议

兼容 2230 / 2242 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式，支持从 SSD 启动 PI5

树莓派 5 PCIe 转 M.2 转接板支持 NVMe 硬盘协议

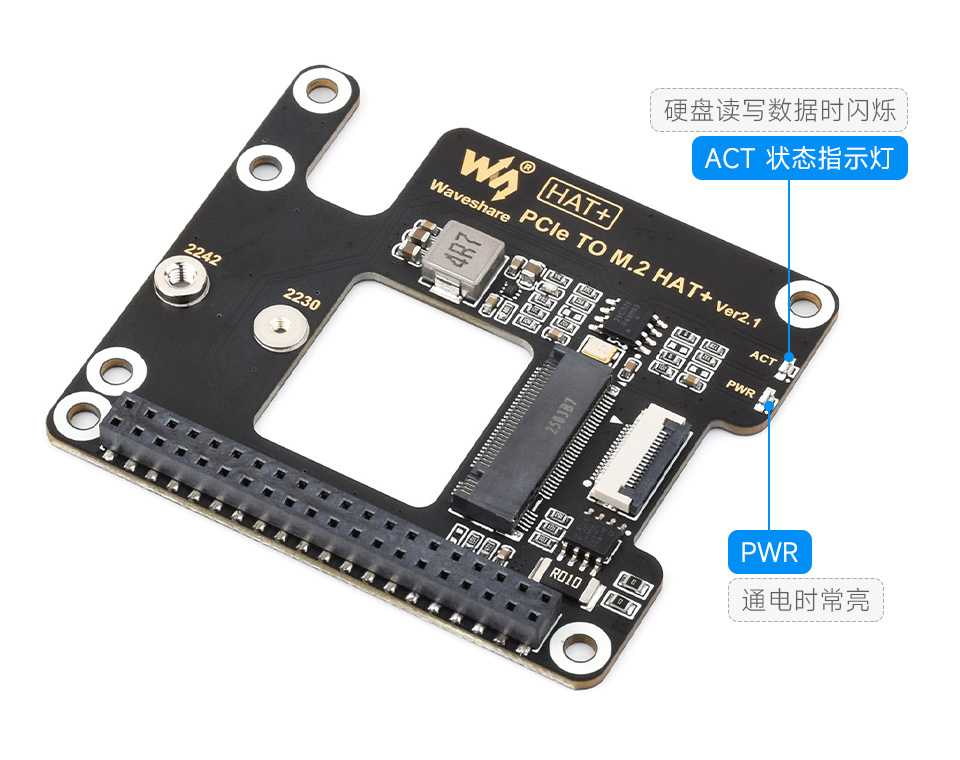

板载双 LED 指示灯

设备工作状态一目了然

树莓派 5 PCIe 转 M.2 转接板板载双 LED 指示灯

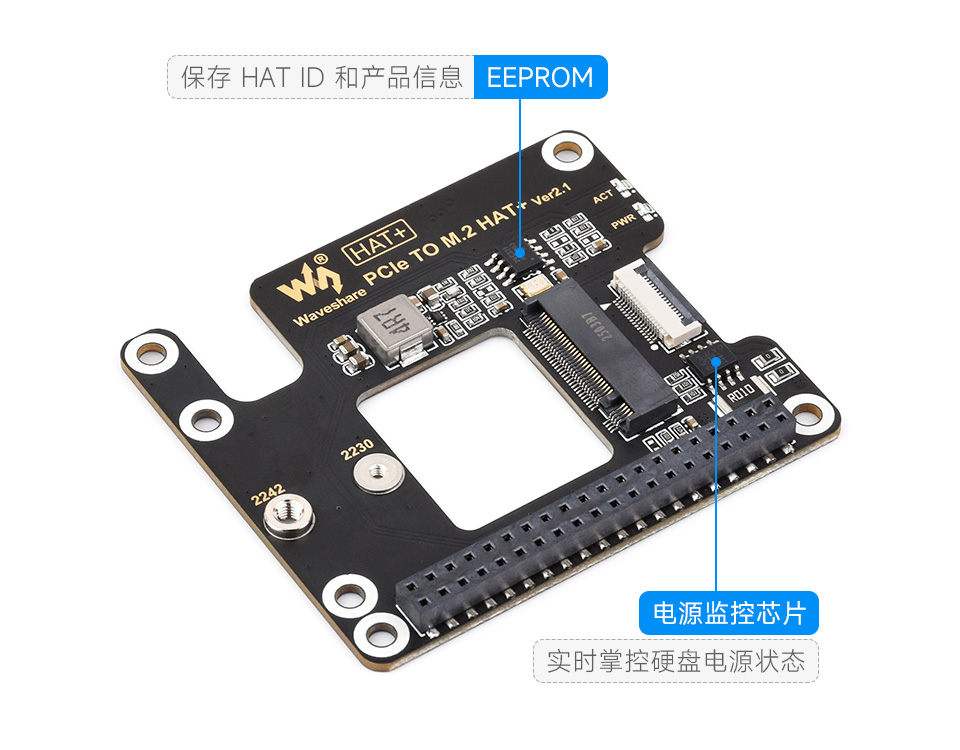

板载电源监控芯片和 EEPROM

实时掌控硬盘电源状态更方便，运行更稳定

树莓派 5 PCIe 转 M.2 转接板板载电源监控芯片和 EEPROM

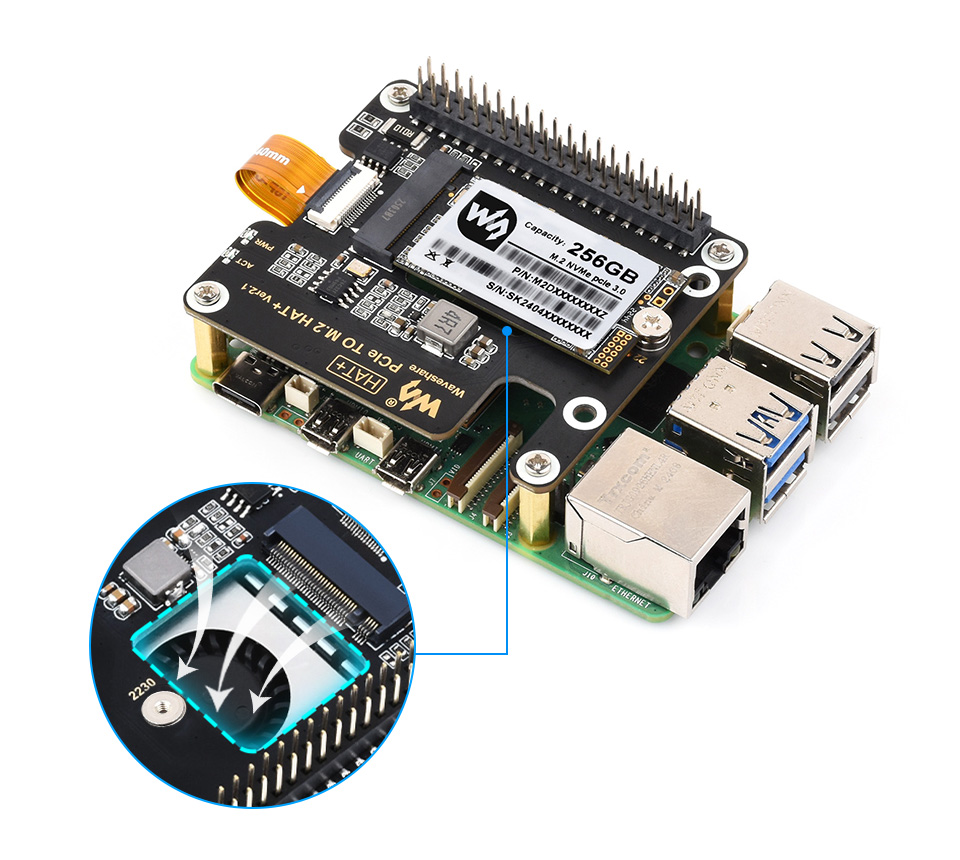

预留风扇通风孔

让 PI5 通风更好，硬盘更加冷静

树莓派 5 PCIe 转 M.2 转接板预留风扇通风孔

图片仅供展示，本产品不含 树莓派 5、散热器 和硬盘

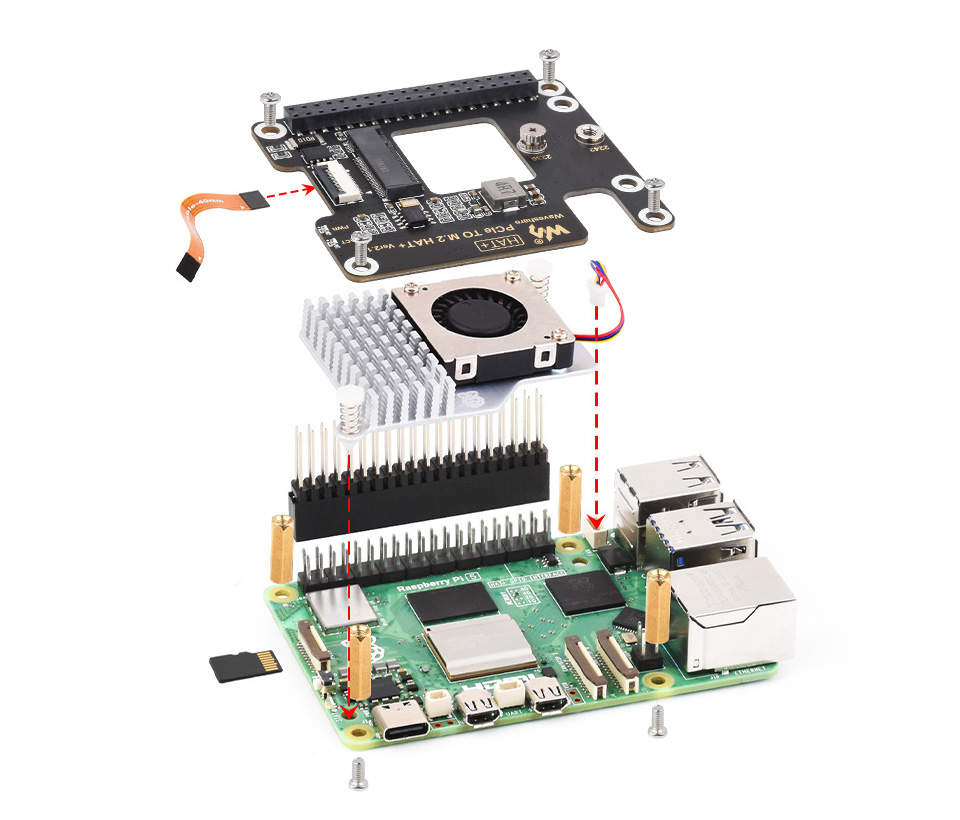

安装介绍

树莓派 5 PCIe 转 M.2 转接板安装介绍

图片仅供展示，详细配置请参考配置清单

产品尺寸

树莓派 5 PCIe 转 M.2 转接板产品尺寸

PCIE 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D) 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B) 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+ 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVME、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C) 		M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVME、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C) 		Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+ 		M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C) 		USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+ 		USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+ 		USB3.2 × 3、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+ 		USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组，
扩展 USB3.2 和千兆网口

RM520N-GL 5G HAT+ 		M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择

PoE M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242

PoE M.2 HAT+ (B) 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2280

PCIe TO ETH M.2 HAT+ 		M.2_M_KEY、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 千兆网口、NVME、2280

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PCIe_TO_M.2_HAT+

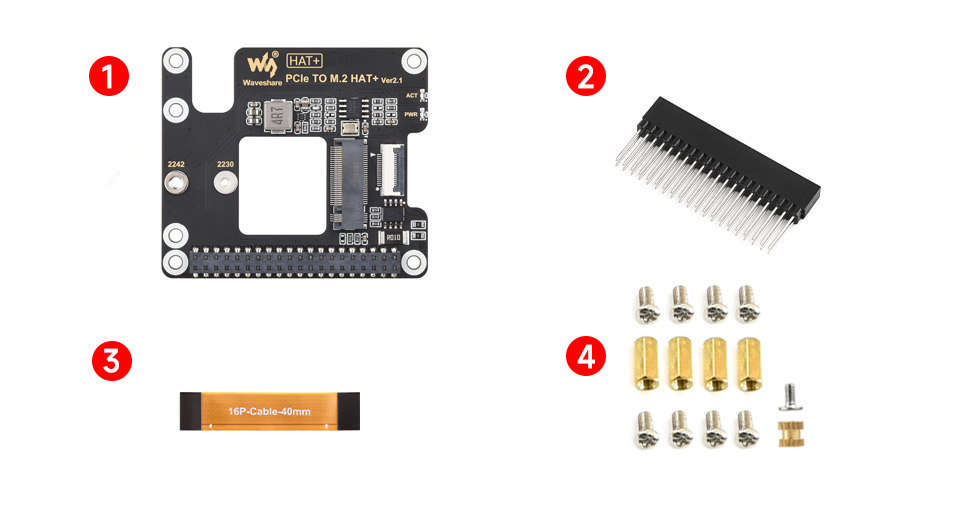

配置清单

树莓派 5 PCIe 转 M.2 转接板配置清单
  1. PCIe TO M.2 HAT+ × 1
  2. 2*20 直排座 × 1
  1. 16P-Cable-40mm × 1
  2. 铜柱包 × 1
