PCIe 转双通道 M.2 转接板

专为 Raspberry Pi 5 设计

NVMe协议双 M.2 接口硬盘，高速读写

树莓派 5 PCIe 转双通道 M.2 转接板

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

树莓派 5 PCIe 转双通道 M.2 转接板可通过 16PIN 排线接入 PI5

支持双 NVMe 硬盘

兼容 2230/2242 尺寸的 M.2 硬盘
仅支持 PCIE x1 Gen2，支持从 SSD 启动 PI5

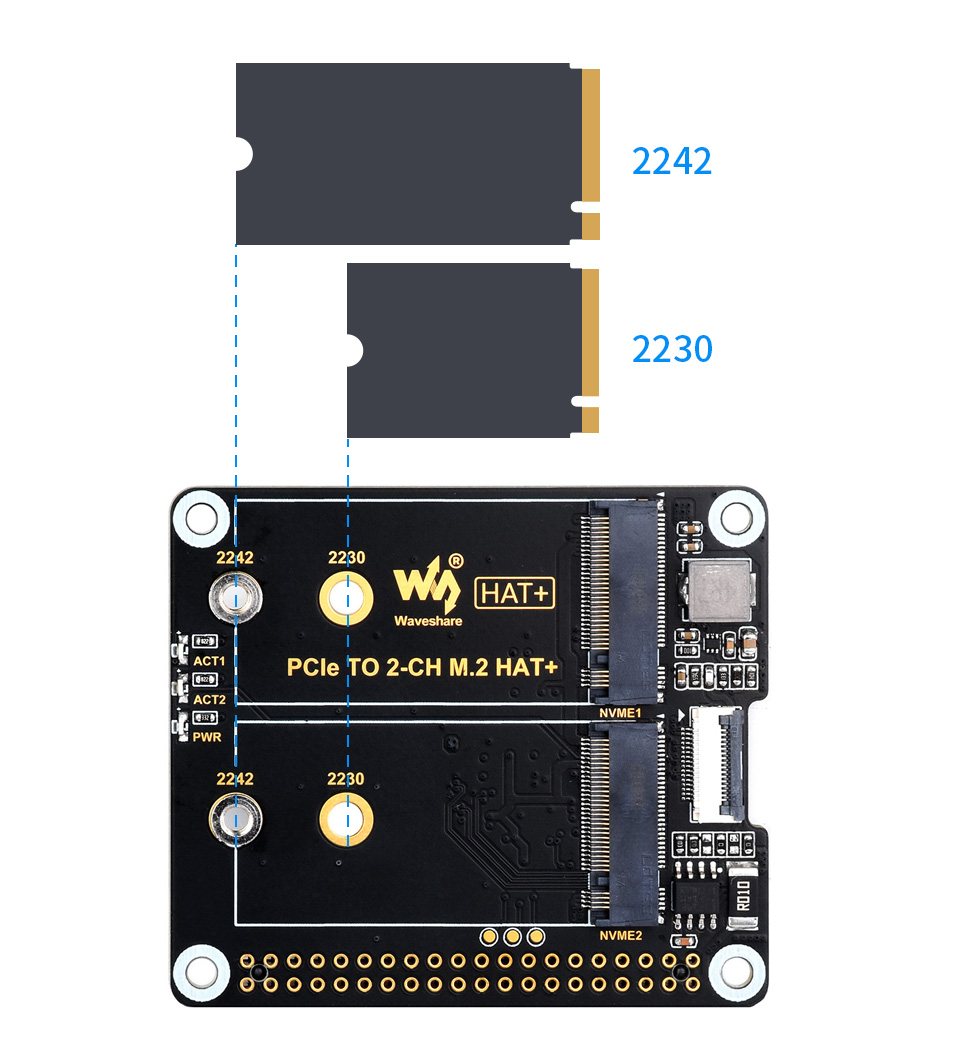

树莓派 5 PCIe 转双通道 M.2 转接板支持 NVMe 硬盘协议

板载 LED 指示灯

设备工作状态一目了然

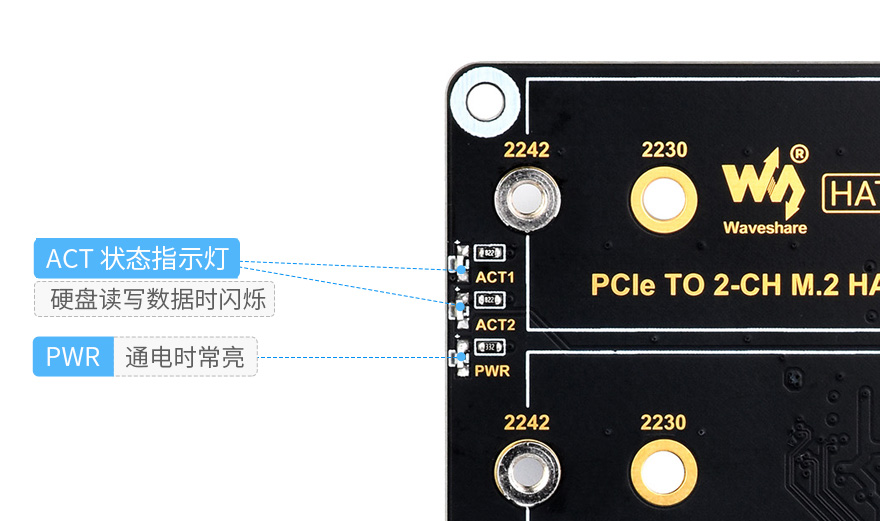

树莓派 5 PCIe 转双通道 M.2 转接板板载双 LED 指示灯

板载电源监控芯片和 EEPROM

实时掌控硬盘电源状态更方便，运行更稳定

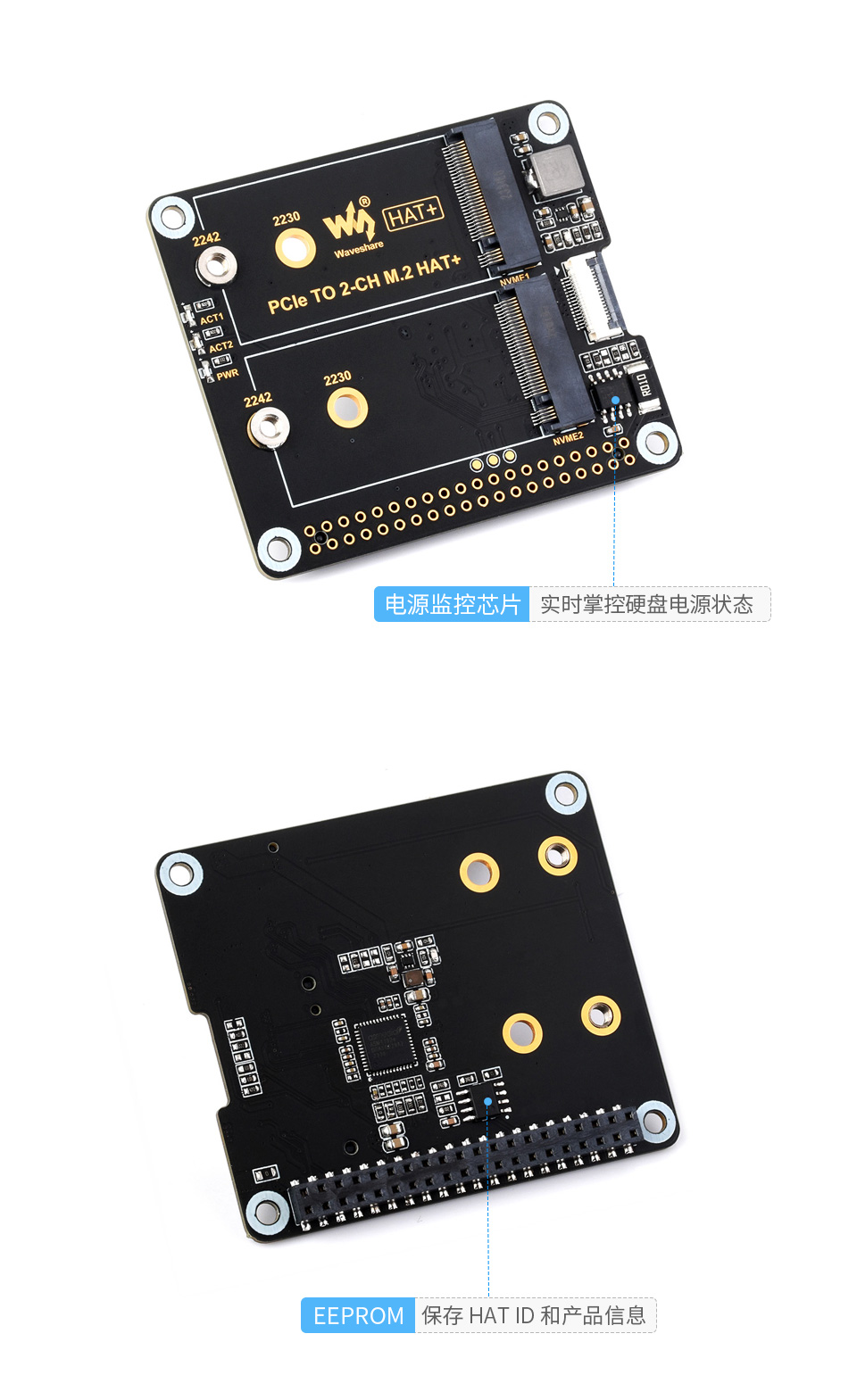

树莓派 5 PCIe 转双通道 M.2 转接板板载电源监控芯片和 EEPROM

产品尺寸

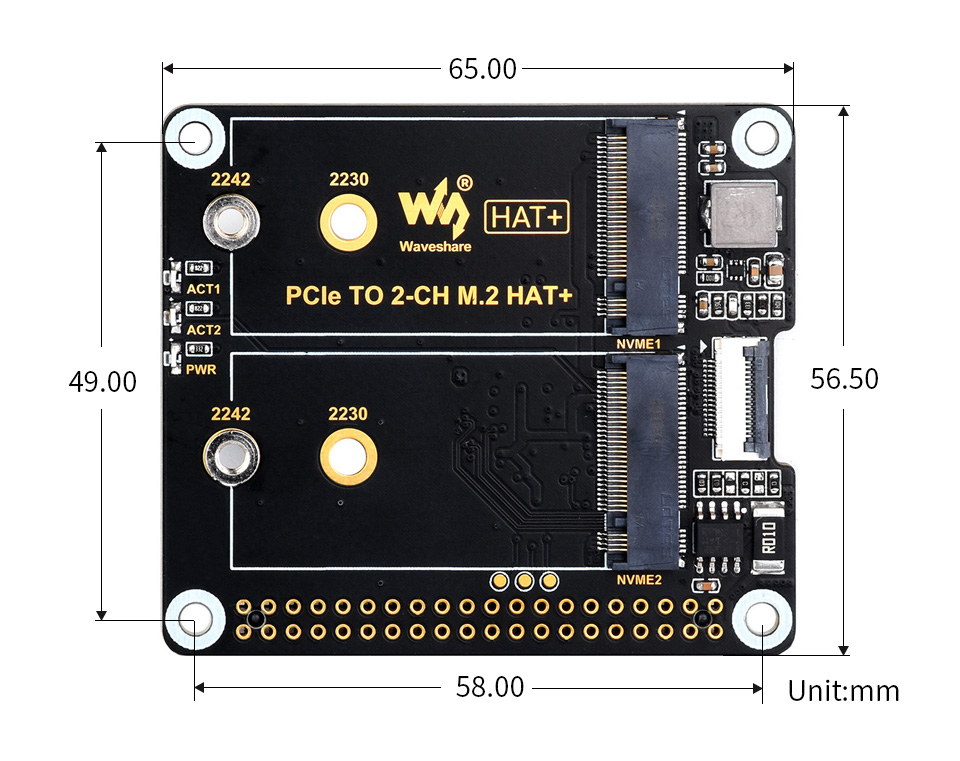

树莓派 5 PCIe 转双通道 M.2 转接板产品尺寸

PCIE 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D) 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B) 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+ 		M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVME、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI 		M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C) 		M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVME、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C) 		Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+ 		M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C) 		USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+ 		USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+ 		USB3.2 × 3、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+ 		USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组，
扩展 USB3.2 和千兆网口

RM520N-GL 5G HAT+ 		M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择

PoE M.2 HAT+ 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242

PoE M.2 HAT+ (B) 		M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2280

PCIe TO ETH M.2 HAT+ 		M.2_M_KEY、
Gigabit ETH		 PCIe ×1 Gen2 HAT+ 千兆网口、NVME、2280

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/PCIe_TO_2-CH_M.2_HAT+

配置清单

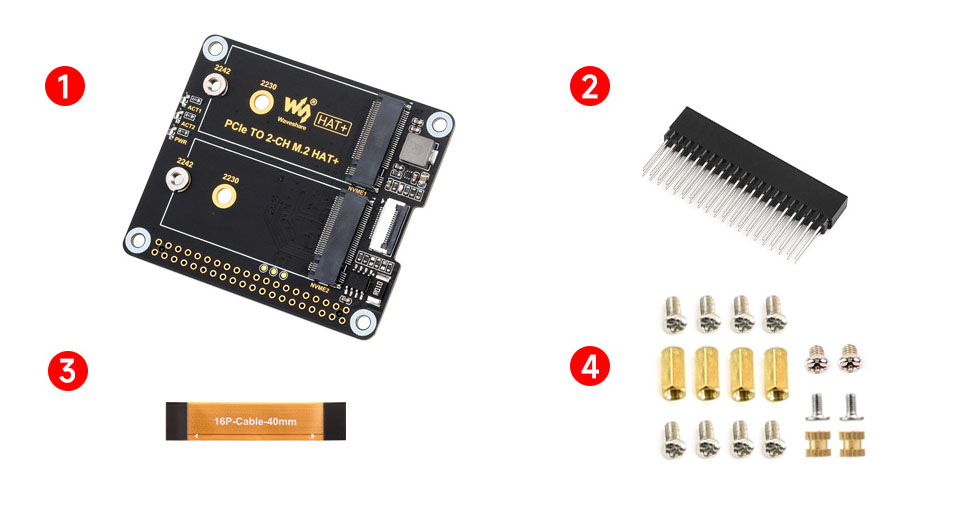

树莓派 5 PCIe 转双通道 M.2 转接板配置清单
  1. PCIe TO 2-CH M.2 HAT+
  2. 2*20 直排座 × 1
  1. 16P-Cable-40mm × 1
  2. 铜柱包 × 1
