PCIe转双通道M.2转接板适用树莓派5 兼容2280 2260 2242 2230尺寸5Gbps NVMe硬盘更快读写速度

沉金工艺抗氧化，HAT+标准，板载LED指示灯，电源监控

价格

原价

型号

PCIe TO 2-CH M.2 HAT+ (B)

SKU

27710

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

树莓派 5 PCIe 接口扩展相关

转M.2 4G/5G和USB 3.2

转M.2 (HAT+ 标准)

转M.2 侧边装

转4路USB (HAT+ 标准)

转千兆网口侧边装

转M.2 (HAT+ 标准)

转4路USB3.2 侧边装

转双路M.2

转M.2

转M.2 带风扇一体式

关联商品

PCIe转双通道M.2转接板适用树莓派5 兼容2280 2260 2242 2230尺寸5Gbps NVMe硬盘更快读写速度

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

PCIe 转双通道 M.2 转接板

专为 Raspberry Pi 5 设计

NVMe 协议双 M.2 接口硬盘，高速读写，提升工作效率

树莓派5 PCIe转双通道M.2转接板，并配有产品特性图标，包括：提升硬盘性能、更快读写速度、兼容多种尺寸、沉金工艺抗氧化、HAT+标准等图标

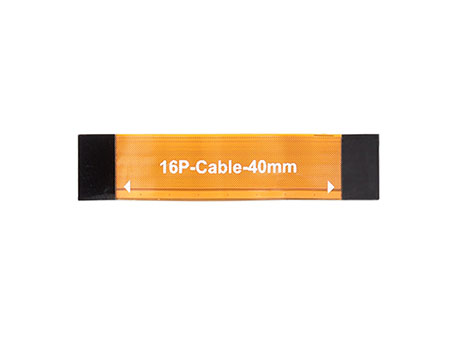

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

支持双 NVMe 硬盘

兼容 2280 / 2260 / 2242 / 2230 尺寸的 M.2 硬盘
仅支持 PCIE x1 Gen2，支持从 SSD 启动 PI5

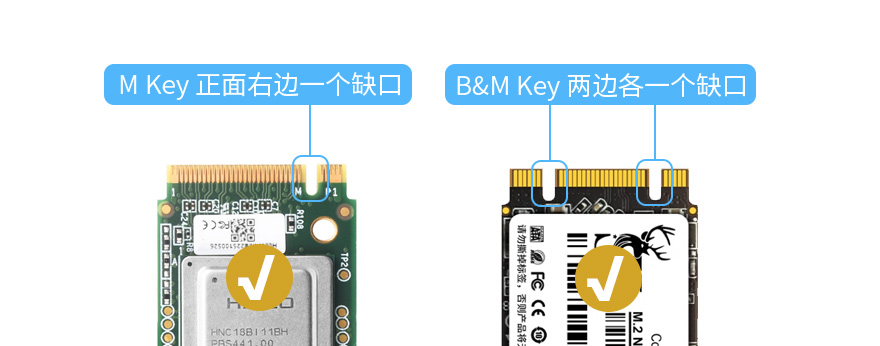

适用硬盘接口

树莓派5 PCIe转双通道M.2转接板适用的硬盘接口，包括M key和B&M Key

注意：仅支持 NVMe 硬盘协议

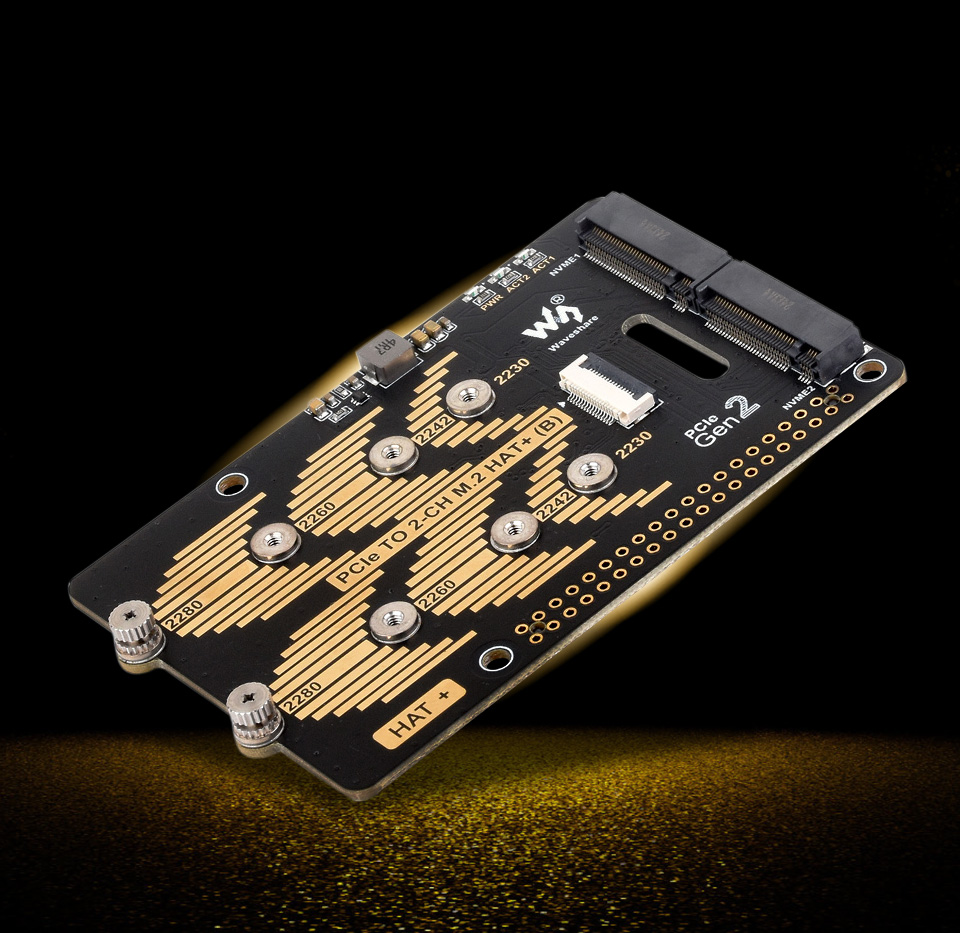

抗氧化沉金工艺
用料，我们是认真的

升级树莓派焕发新活力

相比树莓派的 Micro SD 接口有更快的读写速度，大幅提升系统或文件的读写速度，支持 NVMe SSD 启动树莓派

树莓派5 PCIe转双通道M.2转接板和树莓派5主板以及SSD硬盘使用展示，NVMe GEN2传输速度介绍

图片仅参考，详情请查阅配置清单

板载 LED 指示灯
设备状态一目了然

实时掌控硬盘电源状态

板载电源监控芯片和 EEPROM，电源状态即时反馈，运行更稳定

产品尺寸

PCIE 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVME、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVME、2280
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVME、2280
