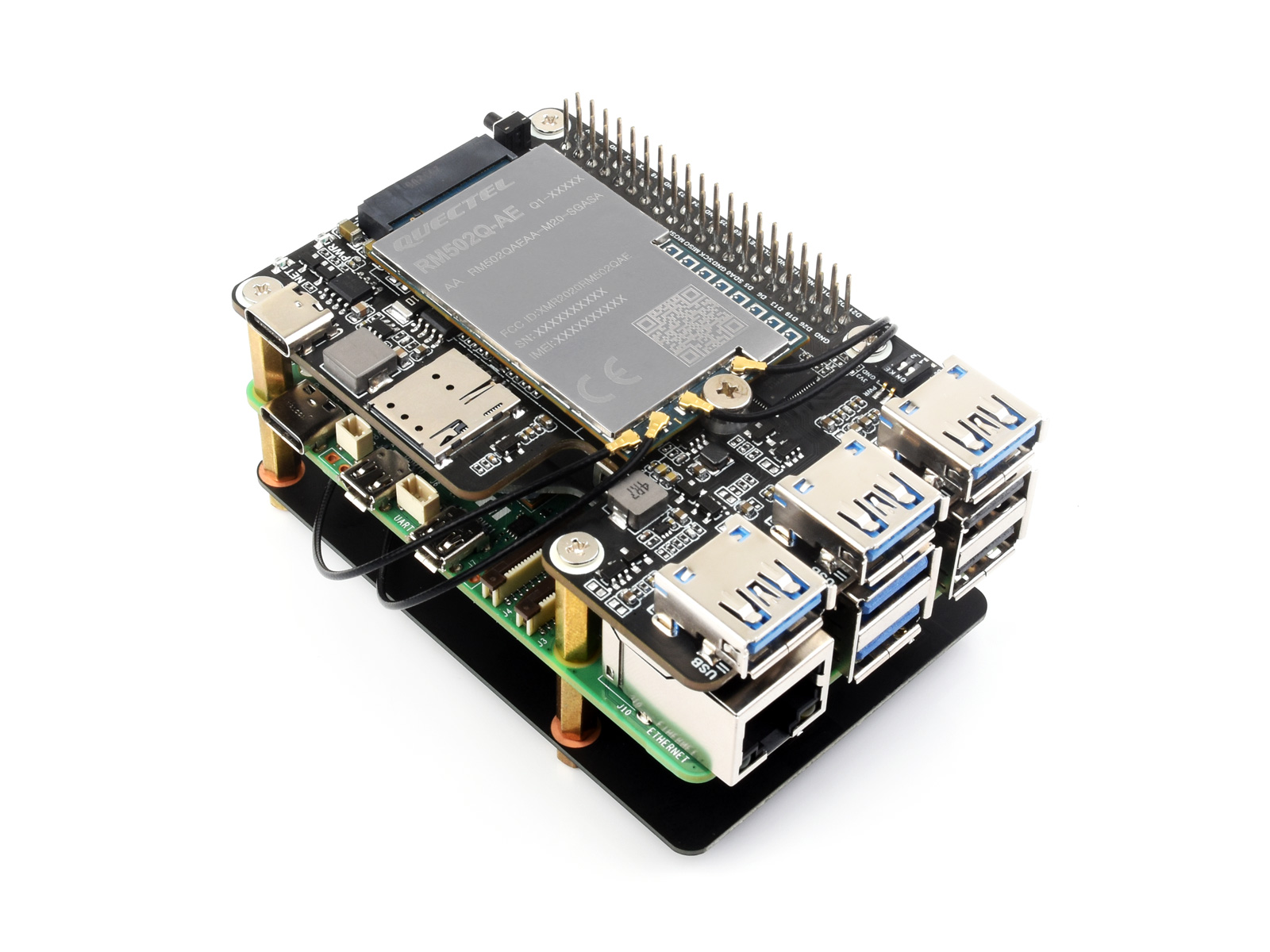

树莓派 5 PCIe 扩展板

PCIe 转 M.2 4G/5G 和 USB 3.2 Gen1

支持 SIMCom、移远等多款 M.2 Key B 接口的 4G/5G 模组

图片仅展示，不含树莓派主板和 5G 模组，配件请见配置清单

产品特性

专为树莓派 5 设计，HAT+ 标准，板载 I2C EEPROM，支持树莓派 40pin GPIO 排针堆叠扩展
板载 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备
板载 M.2(NGFF) Key B 接口，支持 SIM7600XX-M.2、SIM82XX 和 RM5XX 等系列 4G/5G 模组，兼容 3042/3052 封装
板载 Type-C 接口，可接入电脑进行 4G/5G 联网、调试、升级固件，或用于外部供电输入
板载电源监控芯片，可实时测量模组的电压、电流和功率参数
板载 SIM 卡槽，适用 Nano-SIM 卡
板载复位按键、电源和网络指示灯，方便调试和查看模组工作状态
配套定制 5G 四合一 PCB 天线，接线更整洁方便，支持顶部或底部安装
预留风扇通风孔、风扇定位孔，为树莓派 5 风扇预留风道，增加空气流动，降低模组温度

专为树莓派 5 设计，HAT+ 标准

板载 PCIe 接口，可通过 16PIN 排线直连树莓派 5

板载 3 路 USB3.2 接口

PCIe 扩展 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备

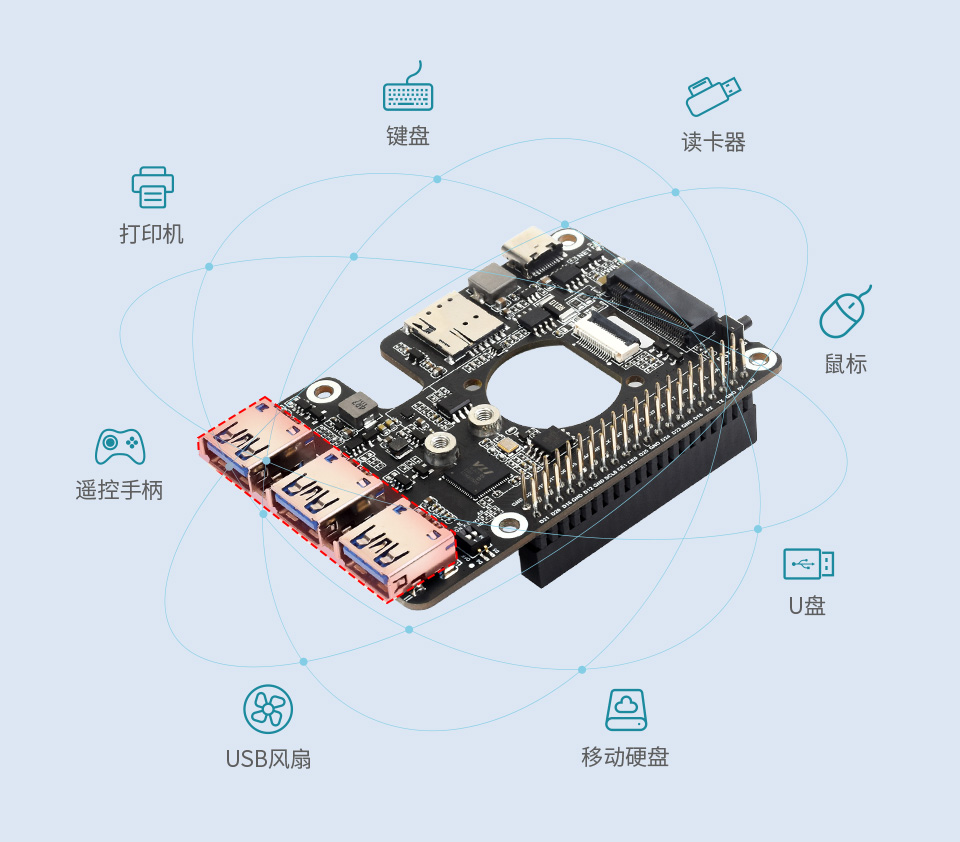

介绍扩展3路USB3.2接口，并且有特性图标围绕产品，包含：遥控手柄图标，打印机图标，键盘图标，读卡器图标，鼠标图标，U盘图标，移动硬盘图标，USB风扇图标

M.2 Key B 接口适配
SIMCom/移远多款4G/5G模组

板载 M.2(NGFF) Key B 接口，实测支持 SIM7600XX-M.2、SIM82XX 和 RM5XX 系列模组，兼容 3042/3052 封装

工作频段
模组推荐		RM502Q-AE	RM520N-GL	RM530N-GL	SIM8262E-M2	SIM8262A-M2	SIM7600G-H-M.2
5G 模组
5G 标准		3GPP R15	3GPP R16
5G		Sub-6 GHz		Sub-6 GHz & mmWave	Sub-6 GHz		-
区域/运营商		全球 (不含中国)	全球		除美洲外的其他地区	美洲	全球通用
模块尺寸		30.0 × 52.0 × 2.3 (mm)			30.0 × 42.0 × 2.3 (mm)		42.0 × 31.4 × 3.8（mm）
5G	5G NR	-		n257, n258, n260, n261	n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79	n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79	-
	5G NR NSA	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
	5G NR SA	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE	LTE-FDD	B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71			B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32	B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
	LTE-TDD	B34, B38, B39, B40, B41, B42, B43, B48			B38, B39, B40, B41, B42, B43	B41, B46, B48	B34, B38, B39, B40, B41
	LAA	B46			-
UMTS	WCDMA	B1, B2, B3, B4, B5, B6, B8, B19	B1, B2, B4, B5, B8, B19		B1, B5, B8	B2, B4, B5	B1, B2, B4, B5, B6, B8, B19
GNSS		GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS (RM502Q-AE 不支持 QZSS)			GPS / GLONASS / 北斗 / 伽利略和 / QZSS
数据传输速率
5G mmWave		-		下行 4.0Gbps 上行 1.4Gbps	-
5G SA Sub-6		下行 4.2Gbps 上行 450Mbps	下行 2.4Gbps 上行 900Mbps		下行 2.4Gbps 上行 500Mbps		-
5G NSA Sub-6		下行 5Gbps 上行 650Mbps	下行 3.4Gbps 上行 550Mbps		下行 2.4Gbps 上行 500Mbps		-
LTE		下行 2Gbps 上行 200Mbps	下行 1.6Gbps 上行 200Mbps		下行 1Gbps 上行 200Mbps		下行 150 Mbps 上行 50 Mbps
UMTS / HSPA+		下行 42Mbps 上行 5.76Mbps
说明：4G/5G模组须另外选购。此表为实测适配的型号，若用于其他模组，须确认引脚兼容性，以实测为准。

多系统兼容

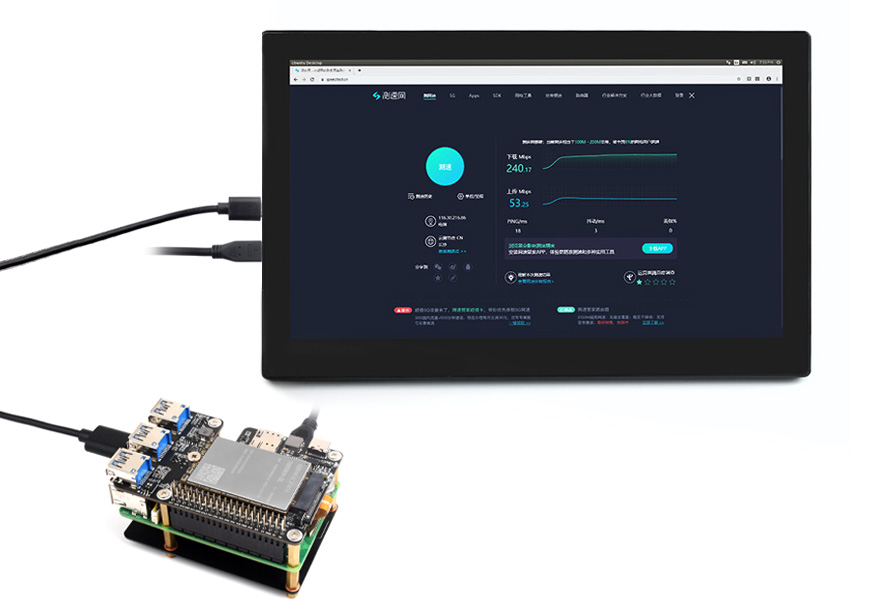

支持 Raspberry Pi OS 、Ubuntu 和 OpenWRT 等系统

Raspberry Pi OS

OpenWRT

Ubuntu

配套 5G 四合一天线

专门量身打造的 5G 四合一 PCB 天线
可上装和下装天线，安装方便，通信效果好

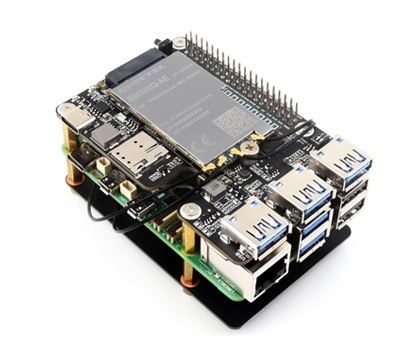

天线下装

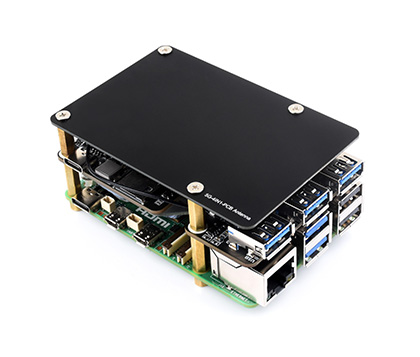

天线上装

图片仅供展示，详细配置请参考配置清单

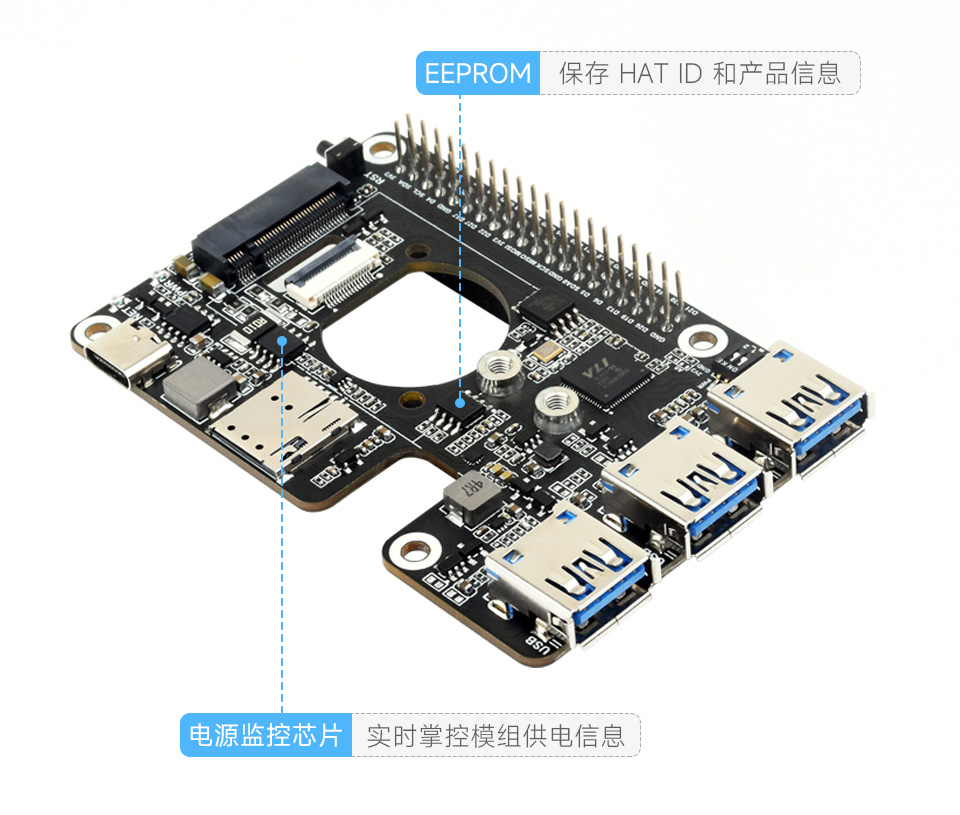

板载电源监控芯片和 EEPROM

可通过 I2C 接口实时测量模组的电压、电流和功率参数
可保存 HAT+ ID 和产品信息，兼容 HAT+ 标准

预留风扇通风孔

让 PI5 通风更好，降温更快，运行更稳定

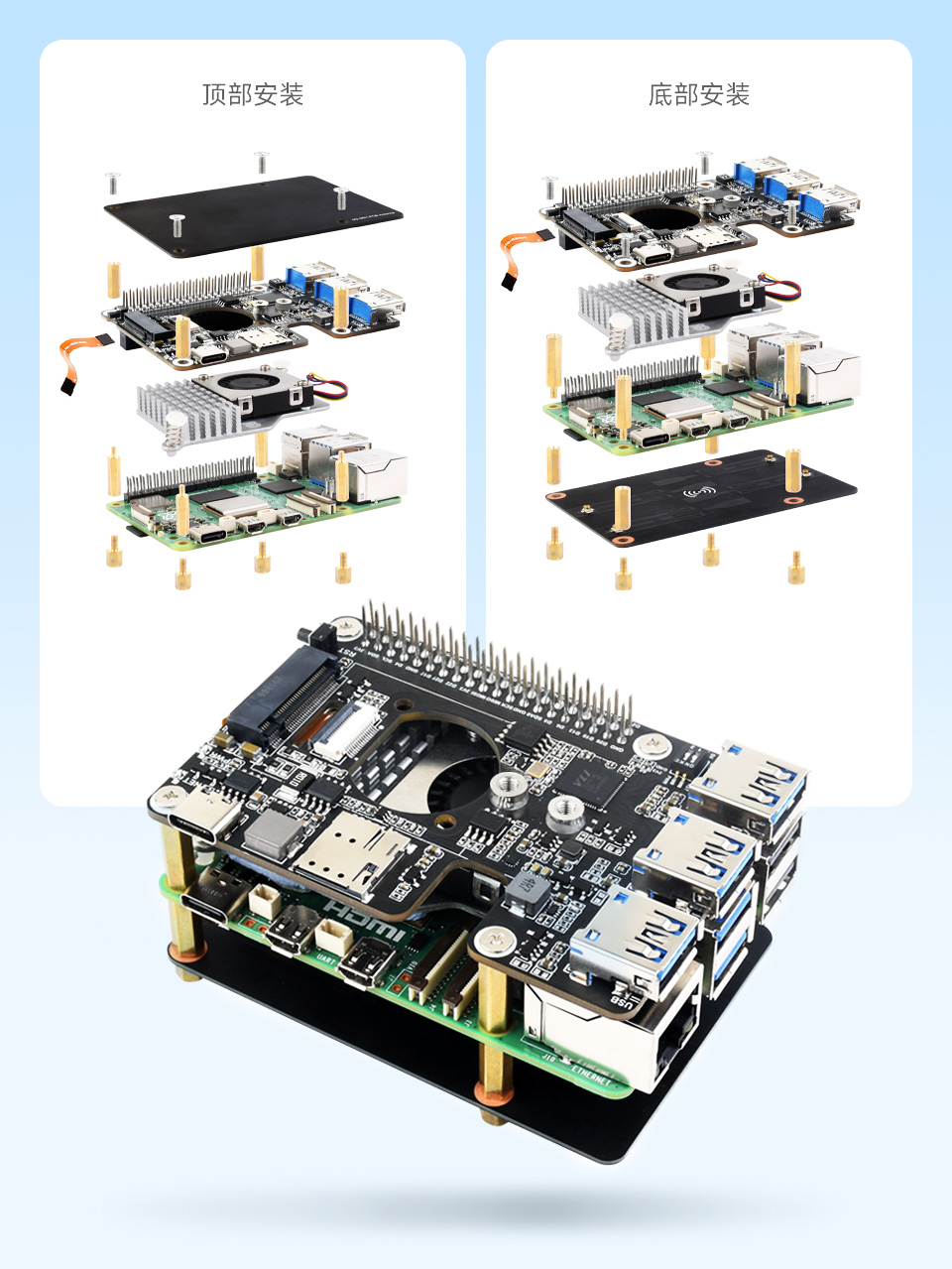

天线安装介绍

资源介绍

VL805
PCIe 转 USB 3.2 Gen1 HUB
EEPROM
存储 HAT ID 和产品信息
INA219
电源监控芯片
16PIN 排线接口
树莓派 PCIe 接口
M.2(NGFF) Key B 接口
兼容 3042/3052 封装 4G/5G M.2 模组
Raspberry Pi GPIO 接口
方便接入 Raspberry Pi 5
USB 3.2 Gen1 扩展接口
USB1~USB3 共 3 路扩展接口

Nano SIM 卡槽
适用 Nano-SIM 卡
Type-C 接口
支持 USB 接入树莓派或电脑进行 5G 联网、升级固件或外部 5V DC 供电
拨码开关
方便接至树莓派 GPIO 引脚控制模组开关机或复位
模组 RESET 按钮
可通过按下按钮手动复位模组
PWR 指示灯
通电指示灯
NET 指示灯
模组网络状态指示灯

接口定义

应用场景

工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电脑、数字标牌等

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT	PCIe 接口扩展
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
