树莓派 5 FFC 转标准 PCIe x1 插槽扩展板开槽兼容 PCIe x1 x4 x8 x16 扩展

树莓派 5 FFC 转标准 PCIe x1 插槽扩展板开槽兼容 PCIe x1 x4 x8 x16 扩展

专为Raspberry Pi 5设计，FFC转标准PCIe x1插槽

价格

原价

型号

PCIe TO PCIe x1 Board (C)

SKU

30407

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

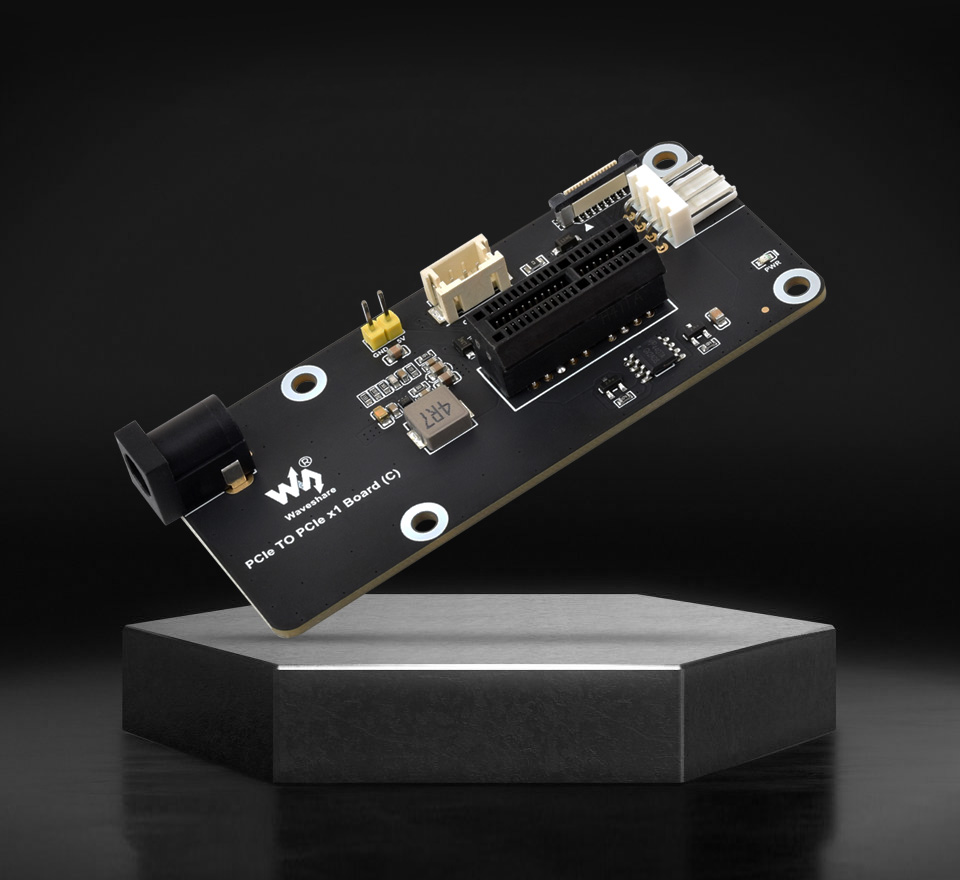

FFC 转标准 PCIe x1 插槽扩展板

专为 Raspberry Pi 5 设计

兼容 PCIe x1 x4 x8 x16 扩展

树莓派5转四口USB3.2扩展卡

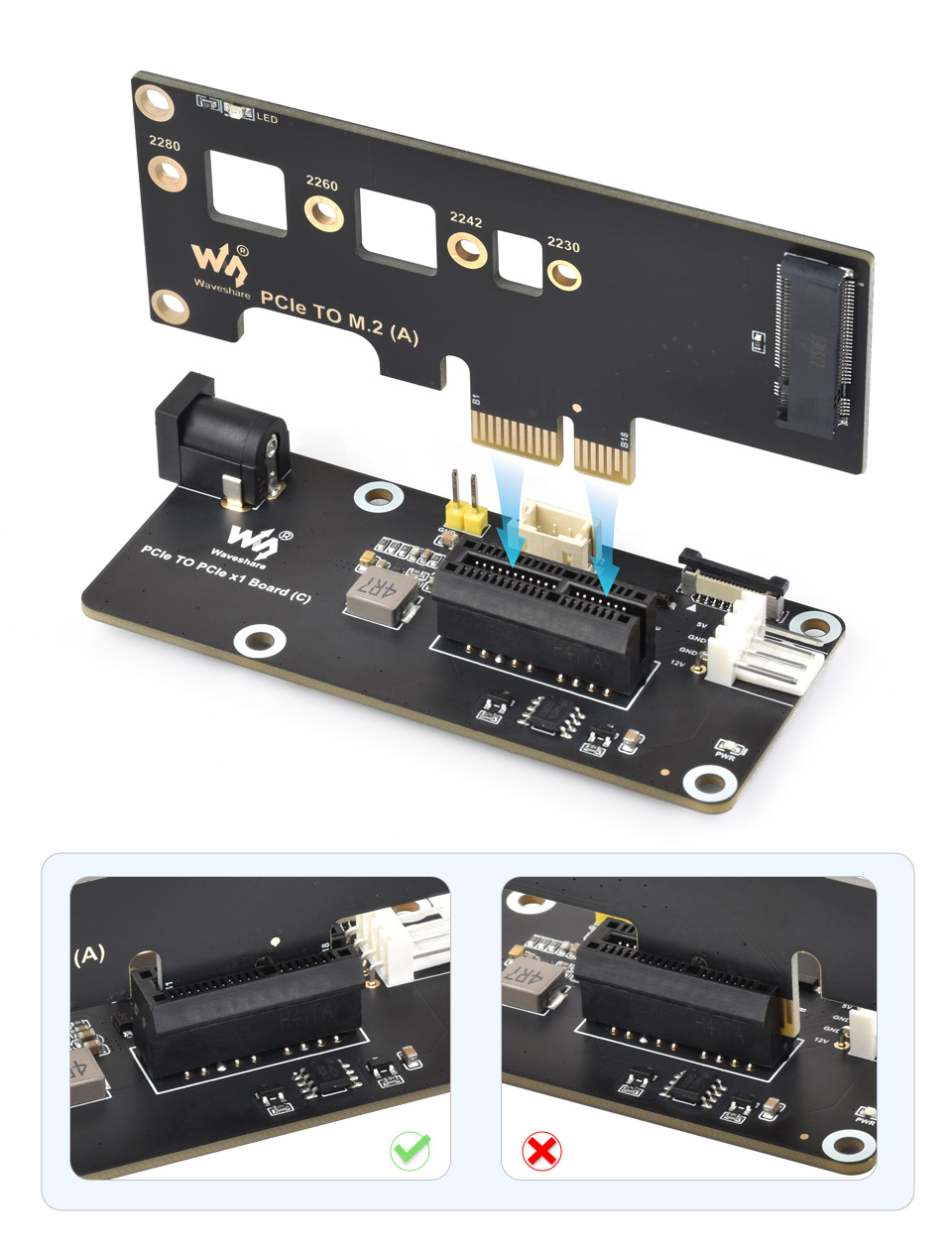

PCIe 连接图示

树莓派5转四口USB3.2扩展卡PCIe接口排线的连接方式介绍，分两张图介绍

（连接时需注意产品连接方向，本产品只能单向连接）

图片仅供展示，详细配置请参考配置清单

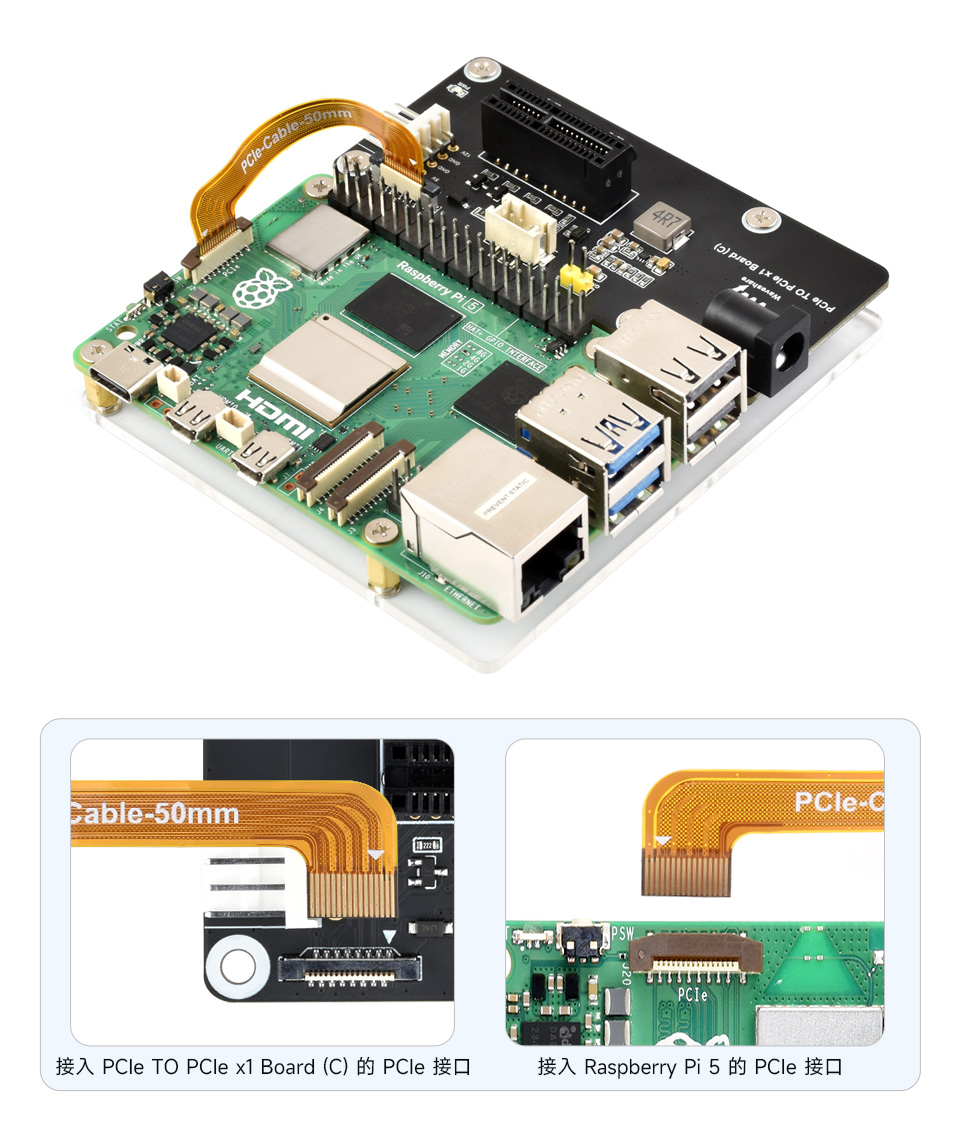

可通过 16PIN 排线接入 PI5

基于树莓派 5 的 16PIN PCIe 接口设计

树莓派5转四口USB3.2扩展卡传输速度和USB2.0对比，USB3.2是5Gbps，USB2.0是480Mbps

图片仅供展示，详细配置请参考配置清单

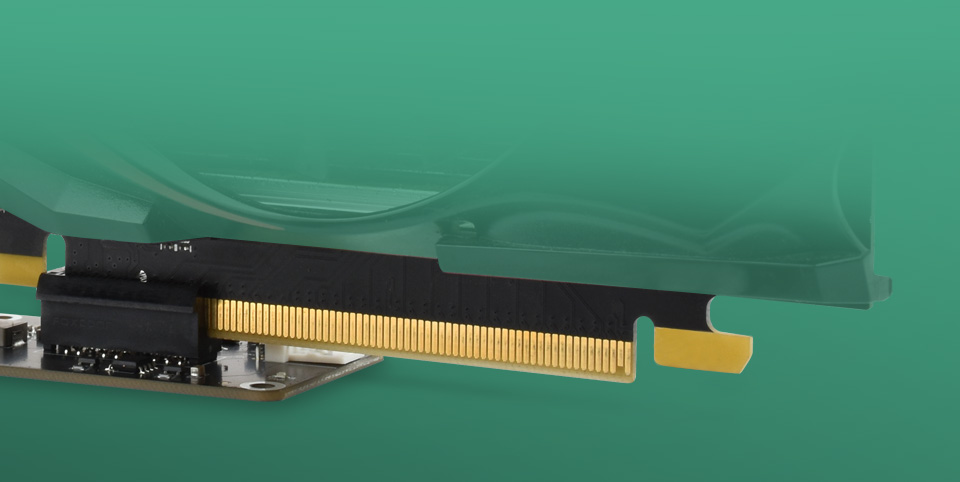

适用接口

PCIe x1 接口，开槽兼容 PCIe x1 x4 x8 x16 扩展

图标围绕树莓派5转四口USB3.2扩展卡，这些图标包括：打印机、键盘、读卡器、鼠标、遥控手柄、USB风扇、移动硬盘等

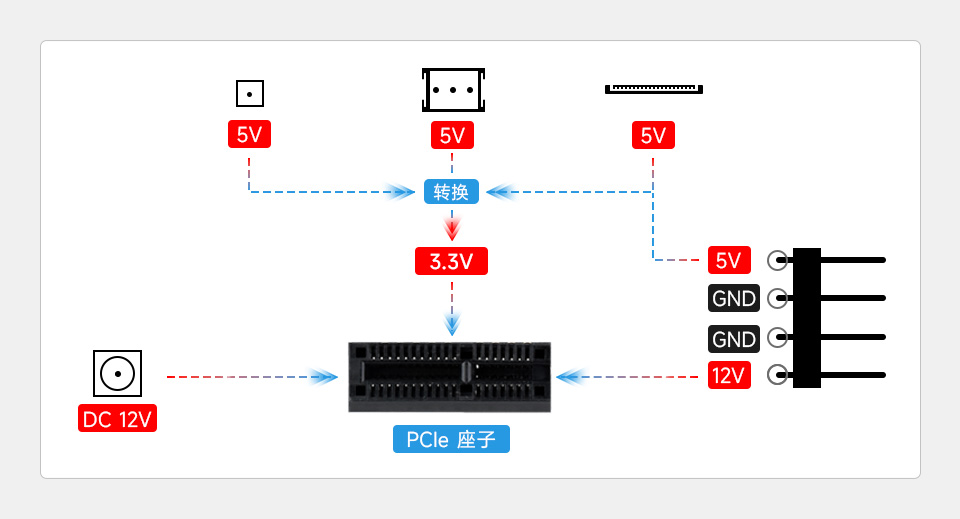

供电

12V 仅供电给 PCIe 12V，不为 5V 和 3.3V 提供电源

树莓派5转四口USB3.2扩展卡接入四路摄像头实现分控四路USB口的功能

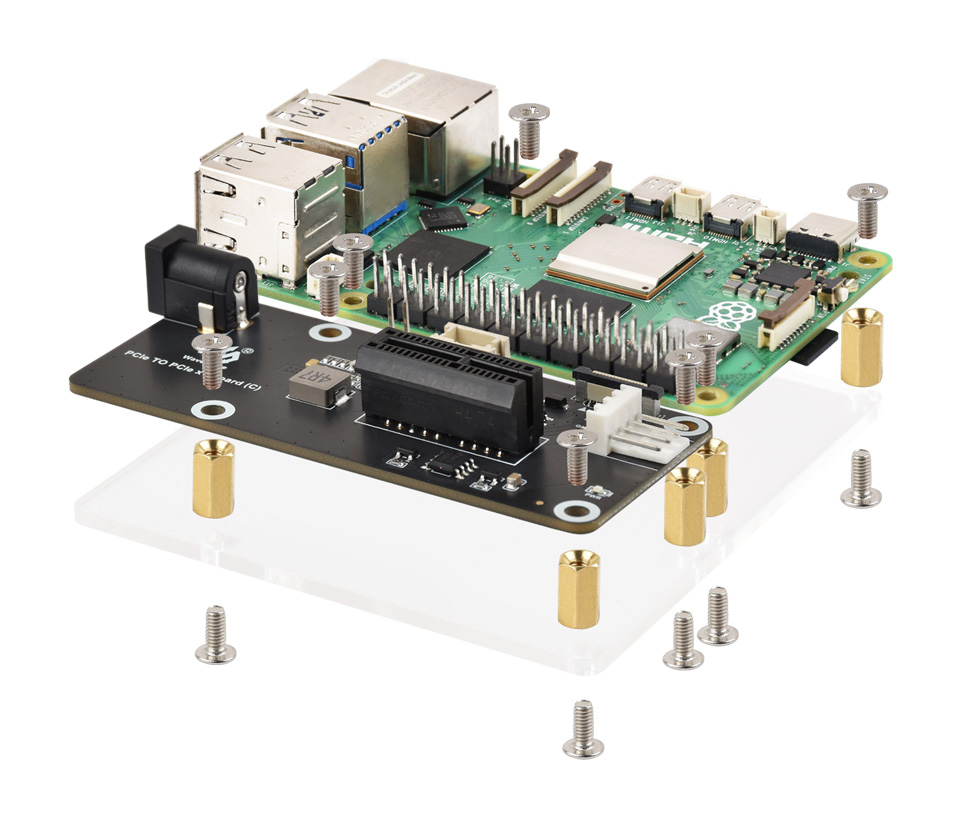

安装图示

树莓派5转四口USB3.2扩展卡双模式供电，通过杜邦线供电和3PIN连接线供电两个方式

图片仅供展示，详细配置请参考配置清单

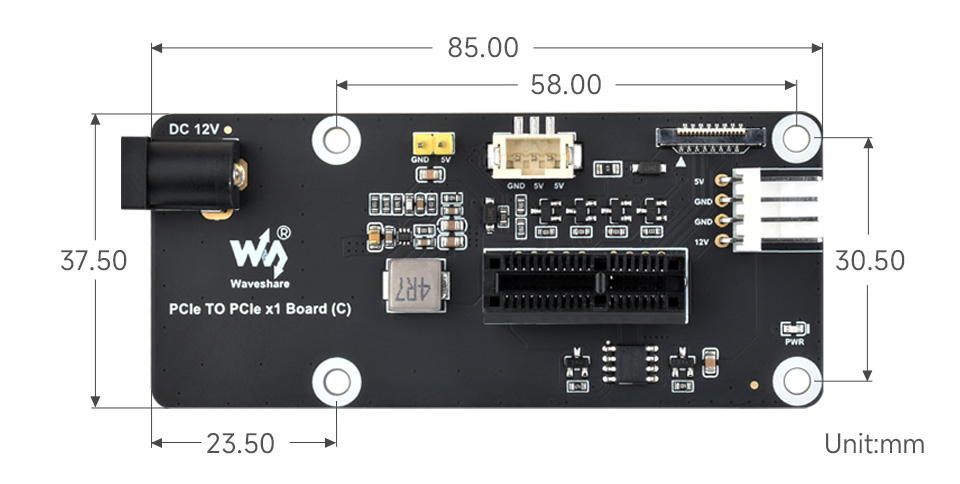

产品尺寸

树莓派5转四口USB3.2扩展卡产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	电源监控	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+		双通道 NVME、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		NVME、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部		NVME、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面		NVME、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面		千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+		支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面		扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+		扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+		扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+		PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+		PoE、NVME、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+		千兆网口、NVME、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+		Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面		PCIe x1、x4、x8、x16
