ESP32-C3 0.71 英寸液晶开发板
集成 GC9D01 显示驱动芯片
版本选择

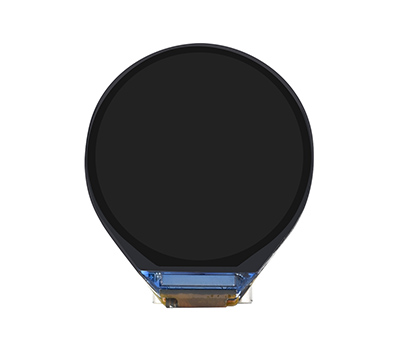

裸屏

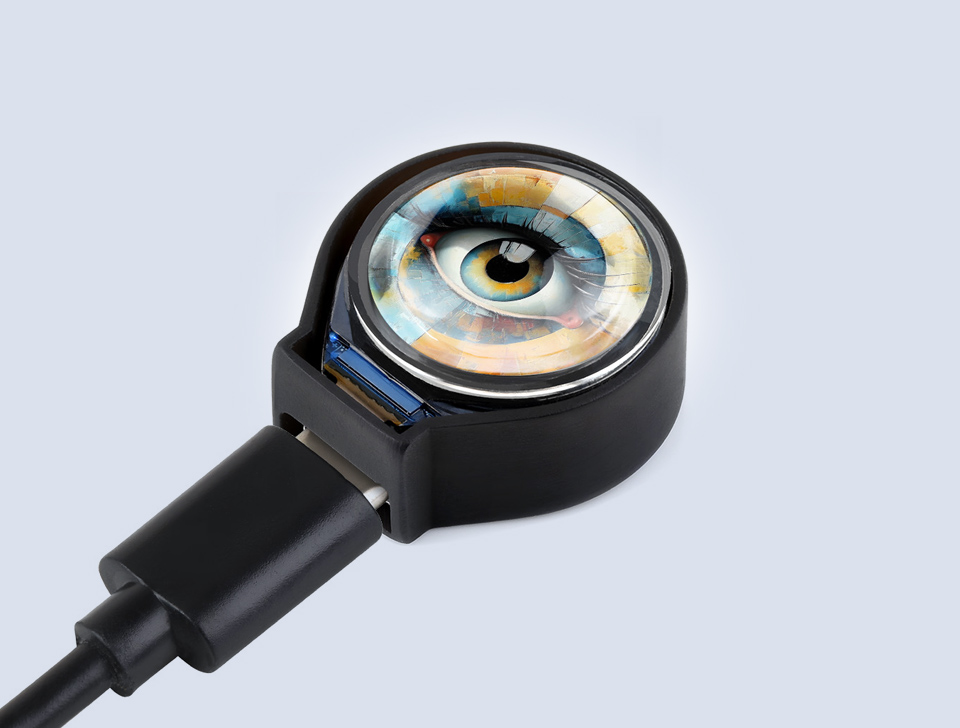

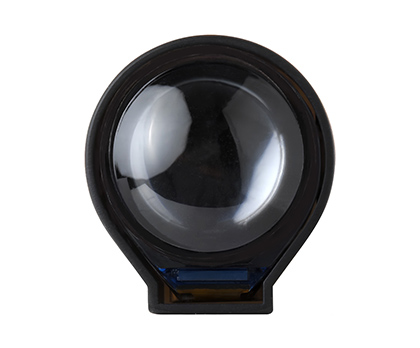

带外壳版
产品特性

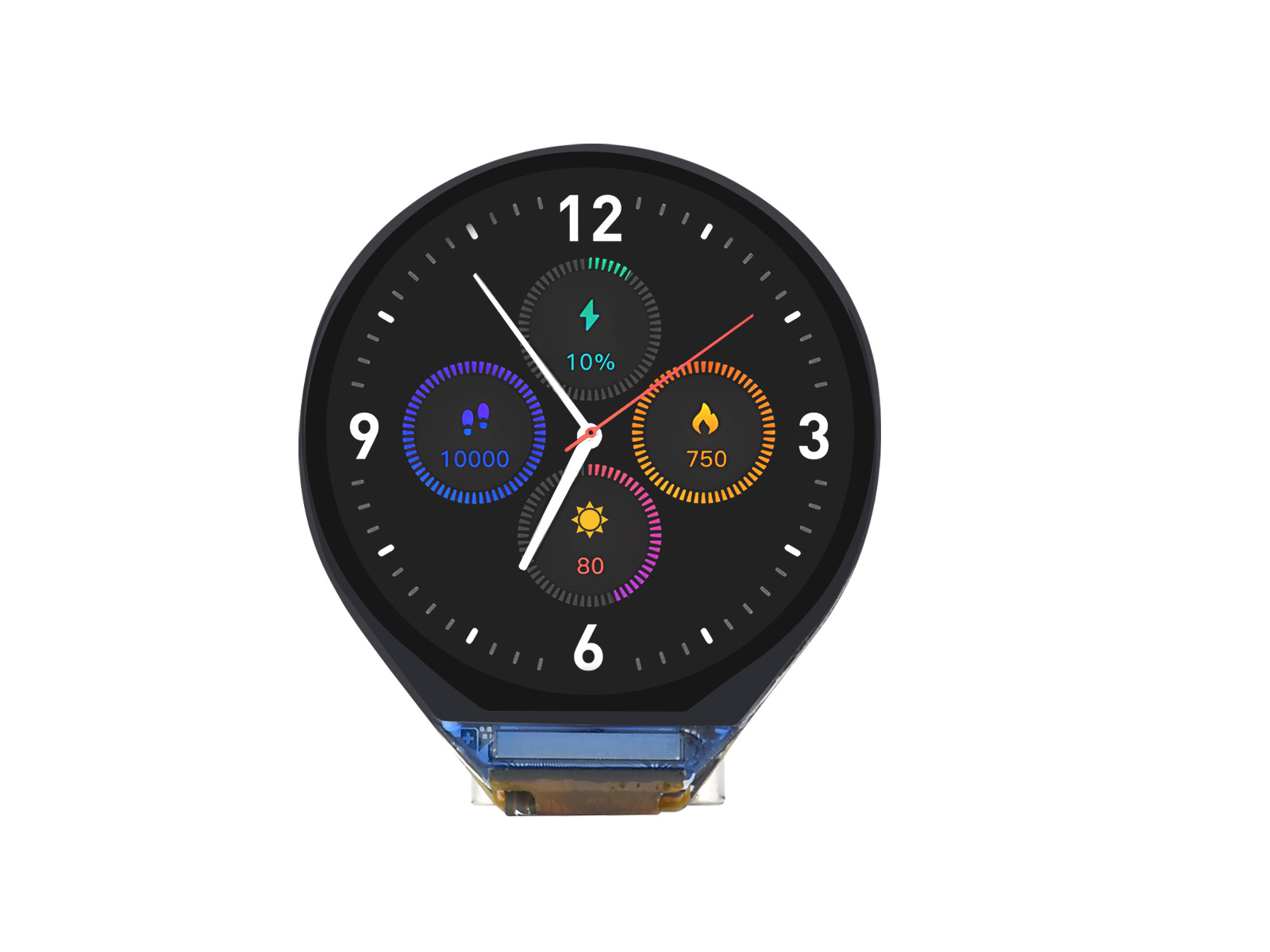

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。板载 0.71 英寸 LCD 屏 ，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发基于 ESP32-C3 的低功耗 AI 仿真眼睛，手表等 HMI 应用。
- 搭载 RISC-V 32 位单核处理器的低功耗 SoC，主频高达 160 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- 内置 400 KB SRAM 和 384 KB ROM，叠封 4 MB Flash
- 板载 0.71 英寸 LCD 屏，160×160 分辨率，IPS 面板
- 内置电池充电管理电路，预留有 VBAT 焊点，可外接锂电池供电
- 引出部分 GPIO 接口引脚焊点，可用于外接扩展应用
- 支持灵活时钟，模块电源单独设置等控制，实现多场景低功耗模式
产品参数
| MCU | ESP32-C3FH4 | 显示尺寸 | 0.71 inch |
|---|---|---|---|
| 工作电压 | 3.3V | 显示分辨率 | 160 × 160 |
| 背光电流 | 20mA | 显示面板 | IPS |
| 显示接口 | 4 线 SPI | 驱动 IC | GC9D01 |
| 产品尺寸 | 20.12×22.3×1.81 (H×V×D) (mm) | 亮度 | 350 cd/㎡ (典型值) |
应用场景
适合开发基于 ESP32-C3 的低功耗 AI 仿真眼睛，手表等 HMI 应用

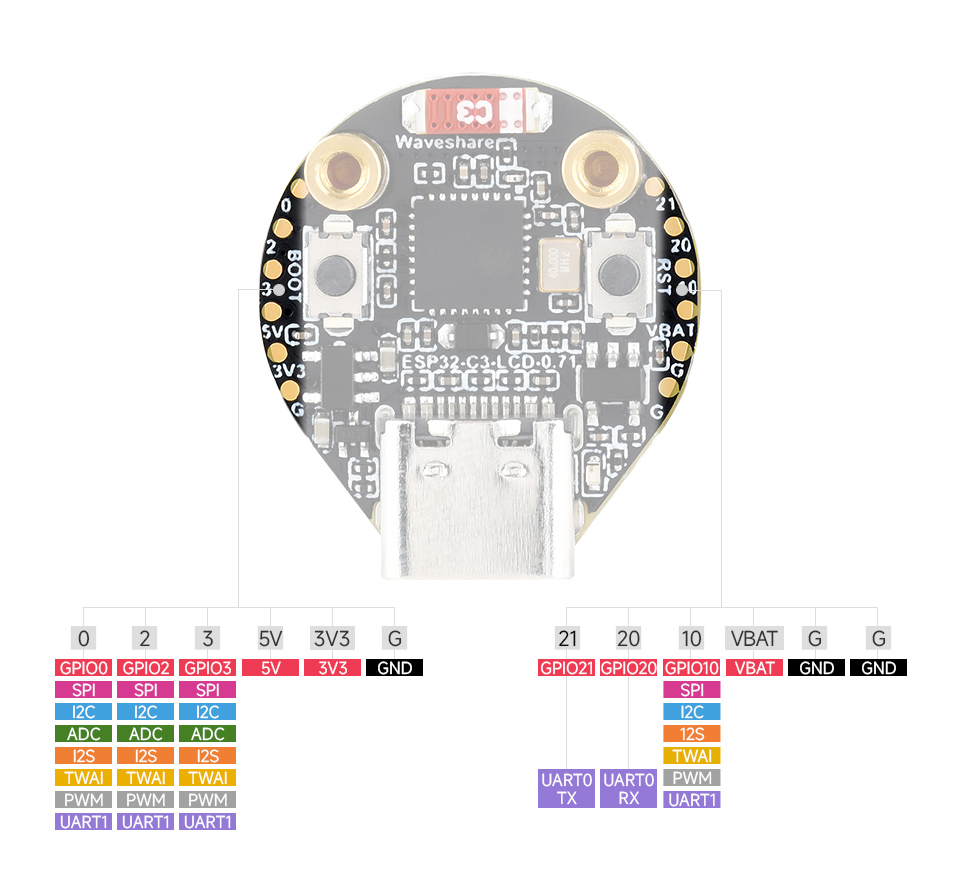

接口定义
资源简介

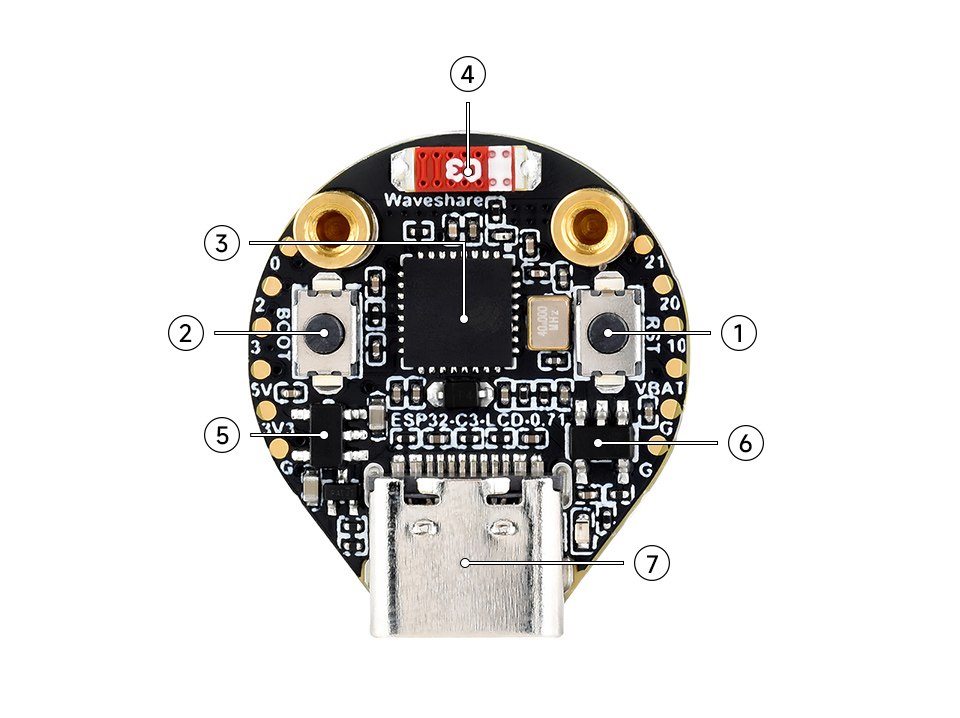

- RESET 复位按键
-
BOOT 按键
按下后再按复位，进入下载模式
-
ESP32-C3FH4 处理器
高达 160MHz 的运行频率，4MB Flash 储存
- 2.4G 陶瓷天线
-
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
-
PL4054
锂电池充电 IC，满充 4.2V
-
USB Type-C 接口
可供电、传输数据以及更新固件

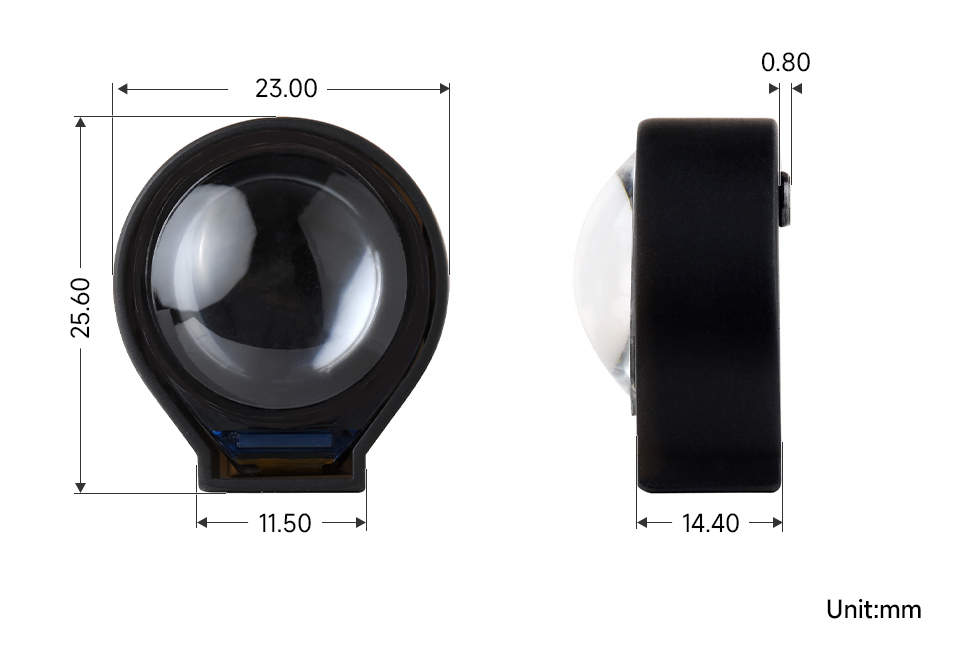

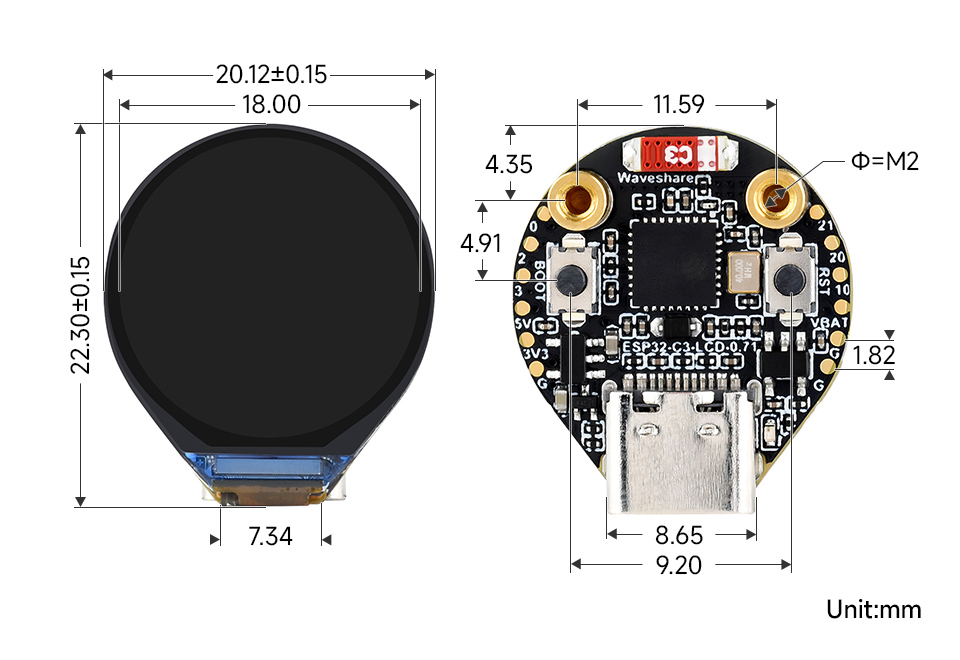

产品尺寸
裸屏
带外壳版
ESP32 LCD 选型表
| 产品型号 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 蜂鸣器 | 喇叭 | 麦克风 | 电池接口 | 天线 | ||
ESP32-S3-Touch-LCD-2.8 |
240 × 320 | SPI | ST7789 | CST328 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.8C |
480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.1 |
480 × 480 | RGB | ST7701 | CST816 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | 无 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-Touch-LCD-1.85 |
360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-LCD-1.85 |
360 × 360 | QSPI | ST77916 | 无 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-Touch-LCD-1.69 |
240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||||
ESP32-S3-LCD-1.69 |
240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN 接口 |
|||||
ESP32-S3-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-C6-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-S3-Touch-LCD-1.46B |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.46 |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.28 |
240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | - | SH1.0 12PIN 接口 |
|||
ESP32-S3-LCD-1.28 |
240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
|||
ESP32-C3-LCD-0.71 |
160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | - | 12PIN 焊盘 | ||
ESP32-S3-GEEK |
240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | - | I2C，UART，GPIO | ||
