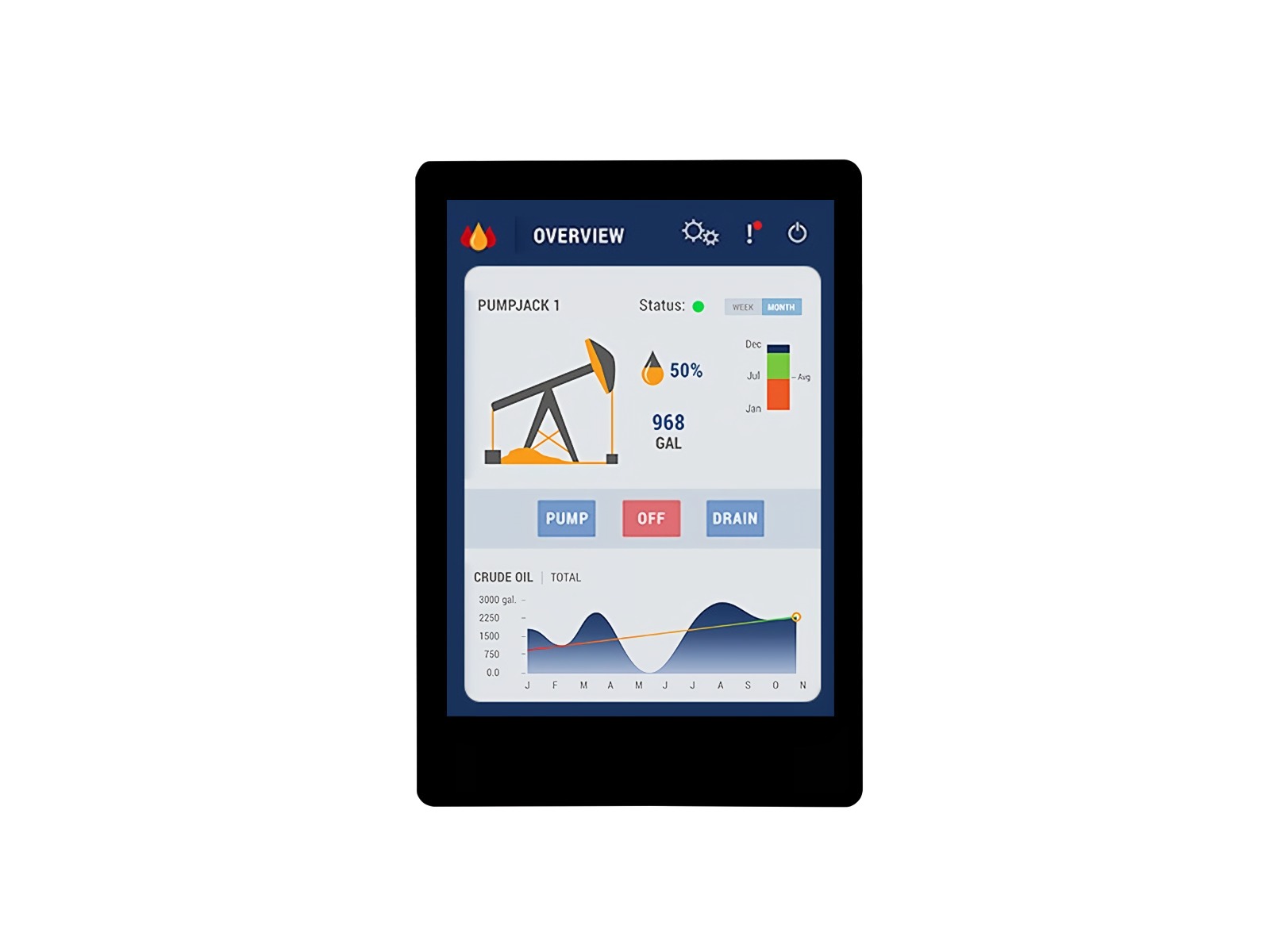

ESP32-S3 2.8寸电容触控屏开发板 240×320分辨率IPS支持五点触摸 32位LX7双核处理器主频240MHz支持WiFi蓝牙板载天线

512KB SRAM，384KB ROM，16MB Flash，8MB PSRAM，板载喇叭接口

价格

¥139.38

型号

ESP32-S3-Touch-LCD-2.8

SKU

27690

品牌

Waveshare

版本选择

不带触控版本带触控版本

价格参考

含普票

含普票
含13%增票

数量	1+	10+	50+	100+
价格	¥139.38	¥133.32	¥130.29	¥129.08

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

2.8 英寸电容触摸双核

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
2.8 英寸 IPS 电容屏开发板

SPI 接口显示屏，240 × 320 分辨率，多种外设接口

ESP32-S3 2.8 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

ESP32-S3 2.8 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

ESP32-S3-LCD-2.8
不带触控版本

ESP32-S3-Touch-LCD-2.8
带触控版本

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.8 英寸 LCD 屏 (可选不带触控版本/带触控版本)，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
板载 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 2.8 英寸 LCD 屏，240 × 320 分辨率，262K 彩色
支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触控版本)
引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
板载喇叭、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

应用场景

IPS 显示面板

优秀的显示性能，262K 彩色，可视角度广

三个ESP32-S3 2.8 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容式 5 点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持 5 点触摸
(仅带触控版本)

手指触摸 ESP32-S3 2.8 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

支持扩展多种外设

可通过 GPIO、UART、I2C 等接口接入更多扩展设备

应用示例

本产品不含锂电池，请参考配置清单

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
16MB Flash
QST 姿态传感器
QMI8658C (六轴陀螺加速度计)
RTC 时钟芯片
PCF85063 RTC 时钟
PCM5101 音频解码芯片
功放芯片
音量调节旋钮
电池充电管理芯片
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
贴片陶瓷天线
IPEX 1 代座子与切换电阻
可通过拆焊电阻切换为使用外部天线
Micro SD 卡座
允许连接 16GB 以内的 SD 卡
电池供电控制按键
需运行相关程序实现

RESET 按键
BOOT 按键
USB Type-C 接口
12PIN 多功能接口
I2C 接口
内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
UART 接口
系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
RTC 电池接口
接入可充电的 RTC 电池
喇叭接口
配套 8Ω 2W 2030 喇叭
电源指示灯
充电指示灯
在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)

产品尺寸

不带触控版本

带触控版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
