ESP32-S3

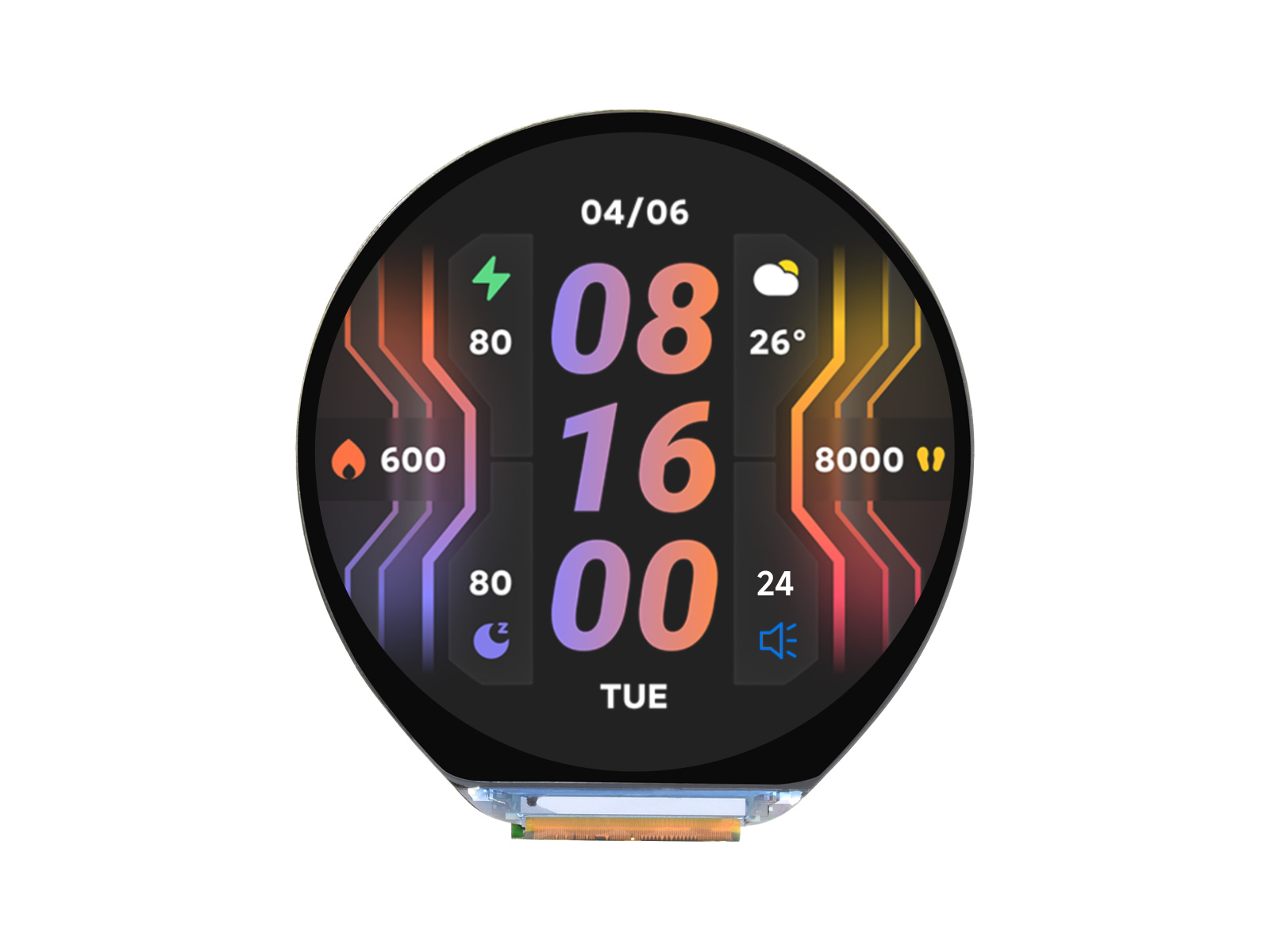

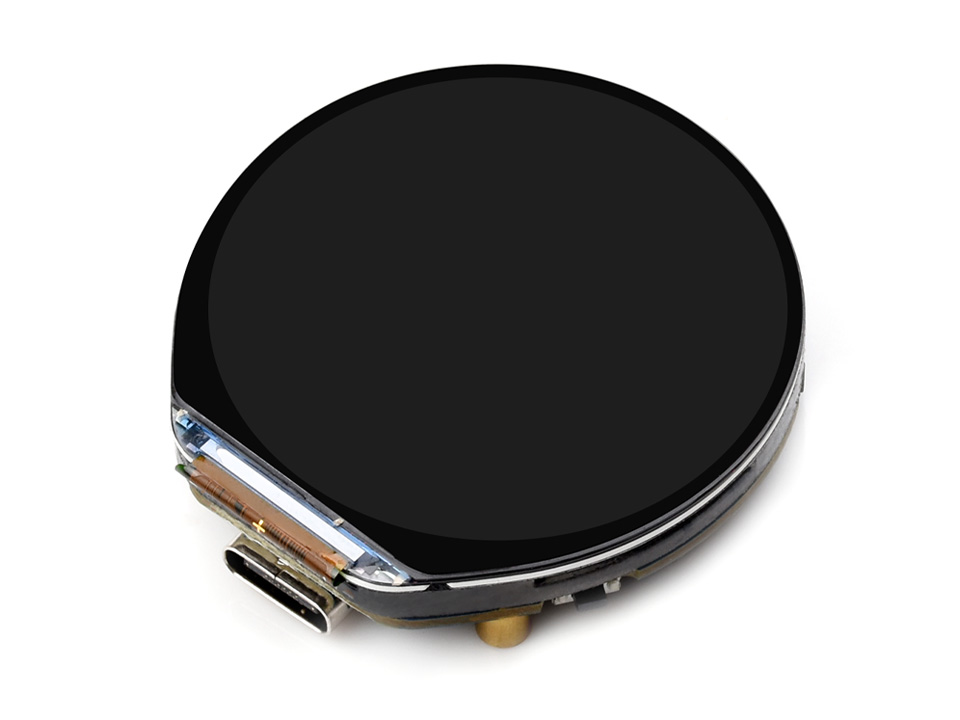

1.46 英寸圆形 LCD 屏开发板
集成 QSPI 显示接口，多种外设接口
产品特性
本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.46 英寸触控 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512 KB SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和板载 16 MB Flash (支持接入扩展设备)
- 采用 Type-C 接口，提高用户便捷性和设备兼容性
- 板载 1.46 英寸 LCD 屏，分辨率 412 × 412，16.7M 彩色
- 支持 I2C 接口控制触摸，支持中断
- 引出 UART、I2C 以及部分 IO 接口
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 芯片，可通过外接电池实现不间断供电，确保更换主电池时 RTC 功能持续工作
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，可使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，用于扩展存储和快速数据传输，具备灵活性，适用于数据记录和媒体播放，简化了电路设计
- 支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式
- 引出多个 GPIO 排针，可映射为多种功能接口，方便客户自定义开发
版本选择
以下版本均带有触控功能，盖板可以保护屏幕不易由于磕碰而损坏
无盖板版本
带盖板版本
应用场景
卓越的显示性能
16.7M 彩色，412 × 412 分辨率，可视角度广
电容触摸
轻轻触控，所见即所得，灵活操作，畅享 UI 交互，
通过 I2C 信号，引出触摸功能，支持中断
板载音频编解码芯片
可支持高质量音频处理，提供清晰、优质的音频输入和输出
搭载离线语音模型，可通过设置快捷指令进行设备控制
支持扩展多种外设
可通过 UART、I2C、GPIO 等接口接入更多扩展设备
资源简介
- ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
- QST 姿态传感器
QMI8658C（六轴陀螺加速度计）
- 16MB Flash
- 喇叭
- 电池充电管理芯片
- MP1605GTF-Z
电源模块，支持 2A (MAX) 输出
- 麦克风
- TCA9554PWR
GPIO 扩展芯片
- 功放芯片
- PCM5101 音频解码芯片
- RTC 时钟芯片
PCF85063 RTC 时钟
- 多功能排针
引出多个 GPIO 可供使用
- Micro SD 卡座
允许连接大容量 SD 卡
- IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
- 贴片陶瓷天线
- 系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 电池供电控制按键
在程序支持下使用
- BOOT 按键
- 音量调节旋钮
- 充电指示灯
在连接系统电池时，充电为常亮，充满熄灭
(未连接系统电池时，状态不定) - Type-C 接口
- 电源指示灯
- RTC 电池接口
接入可充电的 RTC 电池
产品尺寸
无盖板版本
带盖板版本
ESP32 LCD 选型表
| 产品型号 | 显示屏 | 板载资源 | 引出接口 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 分辨率 | 接口 | 显示 | 触摸 | IMU | RTC | SD | 蜂鸣器 | 喇叭 | 麦克风 | 电池接口 | 天线 | ||
ESP32-S3-Touch-LCD-2.8 |
240 × 320 | SPI | ST7789 | CST328 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.8C |
480 × 480 | RGB | ST7701 | GT911 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-LCD-2.1 |
480 × 480 | RGB | ST7701 | CST816 | - | - | I2C，UART SH1.0 12PIN 接口 |
||||||
ESP32-S3-Touch-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | FT3168 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-AMOLED-1.91 |
240 × 536 | QSPI | RM67162 | 无 | - | - | - | - | 40PIN排针 接口 |
||||
ESP32-S3-Touch-LCD-1.85 |
360 × 360 | QSPI | ST77916 | CST816 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-LCD-1.85 |
360 × 360 | QSPI | ST77916 | 无 | - | I2C，UART GPIO触点 |
|||||||
ESP32-S3-Touch-LCD-1.69 |
240 × 280 | SPI | ST7789 | CST816 | - | - | - | I2C，UART GPIO触点 |
|||||
ESP32-S3-LCD-1.69 |
240 × 280 | SPI | ST7789 | 无 | - | - | - | SH1.0 12PIN 接口 |
|||||
ESP32-S3-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-C6-LCD-1.47 |
172 × 320 | SPI | ST7789 | 无 | - | - | - | - | - | - | 18PIN排针 接口 |
||
ESP32-S3-Touch-LCD-1.46B |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.46 |
412 × 412 | QSPI | SPD2010 | SPD2010 | - | 20PIN排针 接口 |
|||||||
ESP32-S3-Touch-LCD-1.28 |
240 × 240 | SPI | GC9A01A | CST816 | - | - | - | - | - | SH1.0 12PIN 接口 |
|||
ESP32-S3-LCD-1.28 |
240 × 240 | SPI | GC9A01A | 无 | - | - | - | - | - | 2 × 20PIN 排母接口 (1.27mm 间距) |
|||
ESP32-C3-LCD-0.71 |
160 × 160 | SPI | GC9D01 | 无 | - | - | - | - | - | - | 12PIN 焊盘 | ||
ESP32-S3-GEEK |
240 × 135 | SPI | ST7789P3 | 无 | - | - | - | - | - | - | I2C，UART，GPIO | ||
