ESP32-S3 1.47寸172×320双核240MHz处理器板载RGB彩色灯珠262K彩色LCD开发板带无线WIFI蓝牙小板型开发板

板载Micro SD卡座，支持灵活时钟，支持多种电源模式，集成全速 USB 串口

价格

原价

型号

ESP32-S3-LCD-1.47

SKU

28317

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

4.3 英寸电容触控屏双核

4.3 英寸电容触控屏带外壳双核

4 英寸电容触控屏双核

5 英寸电容触控屏双核

5 英寸B型电容触控屏双核

2.8 英寸电容触摸双核接口多

2.8 英寸圆形屏触控屏开发板

2.1 英寸电容触摸双核带传感器

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

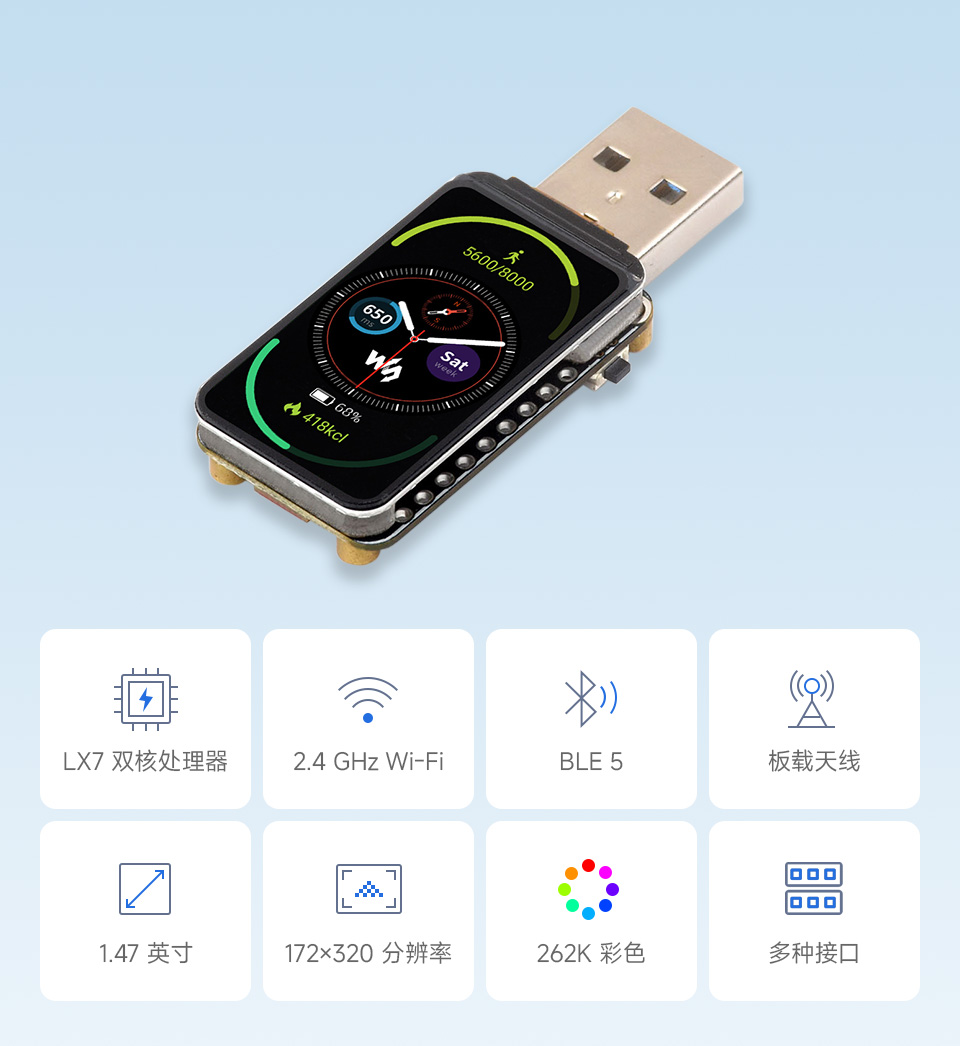

ESP32-S3
1.47 英寸 LCD 屏开发板

集成 LCD 显示屏，Micro SD 卡槽和常用外设接口

图片仅供参考，画面效果请以实际为准

产品特性

ESP32-S3-LCD-1.47 是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

主要功能特性有：

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
板载 1.47 英寸 LCD 屏，172×320 分辨率，262K 彩色
引出大部分 GPIO，集成全速 USB 串口
板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果

应用场景

图片仅供展示，详细配置请参考配置清单

支持扩展多种外设

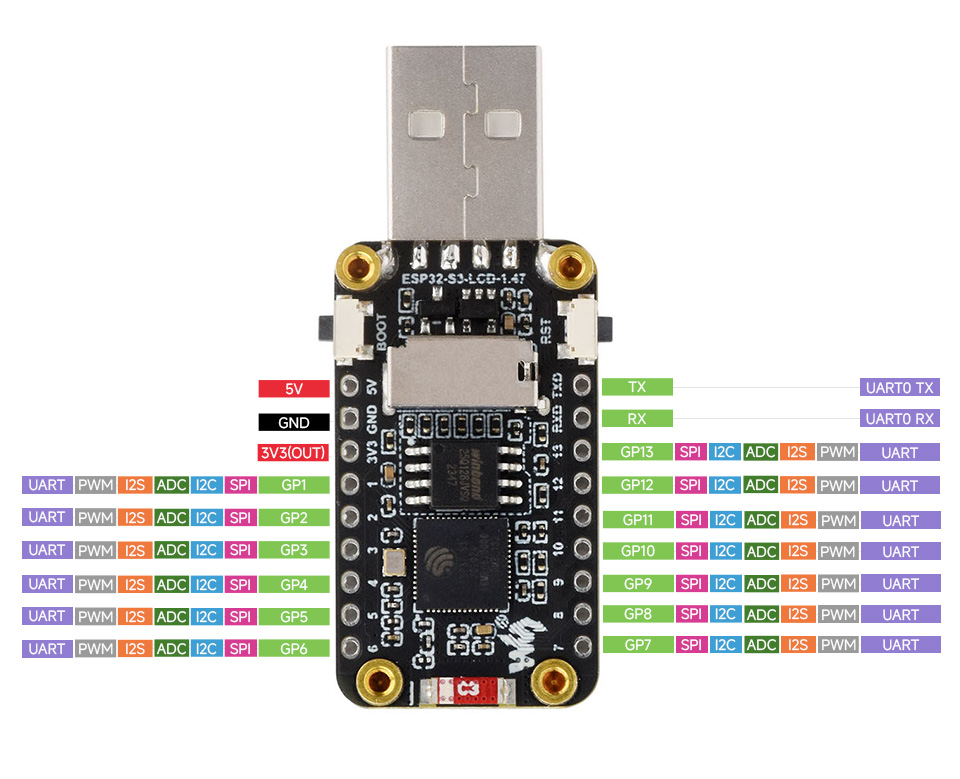

可通过 GPIO 排针接入更多扩展设备

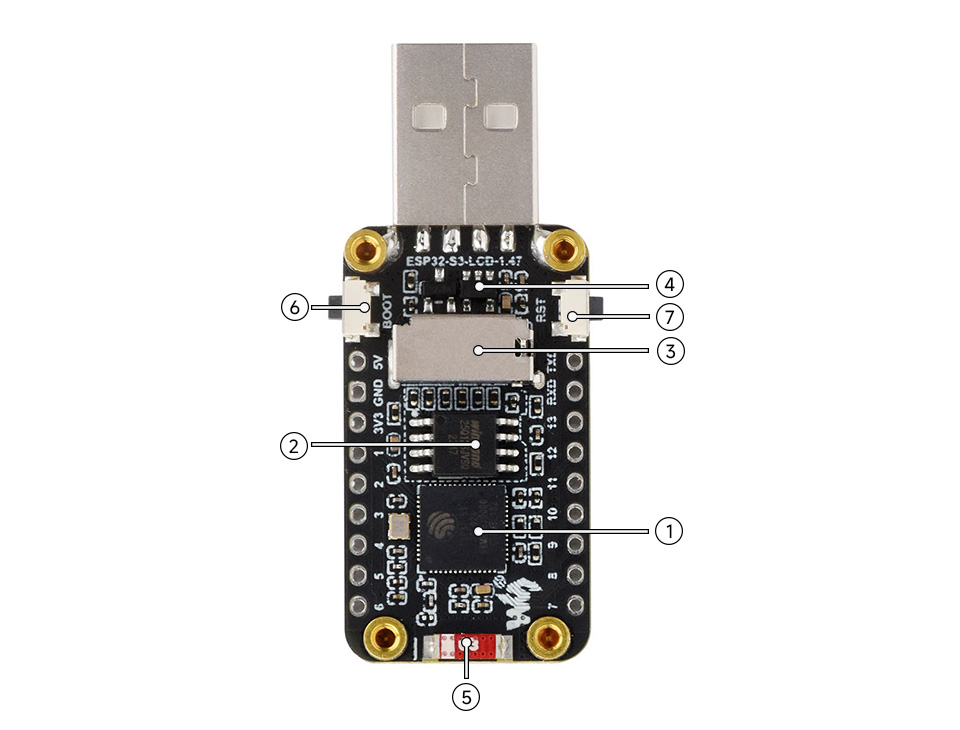

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
16MB Flash
Micro SD 卡座
ME6217C33M5G
低压降 LDO，电流 (Max) 800mA

贴片陶瓷天线
BOOT 按键
RESET 按键

产品尺寸

ESP32 LCD 选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST816					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
