ESP32-S3液晶开发板 32位LX7双核处理器集成GC9A01显示驱动芯片 1.28寸IPS圆形屏 240×240分辨率 65K彩色支持WiFi/蓝牙

内置512KB SRAM和384KB ROM，叠封2MB PSRAM和外接16MB Flash，板载GPIO、Type-C、锂电池接口等

价格

¥88.88

型号

ESP32-S3-LCD-1.28

SKU

26541

品牌

Waveshare

价格参考

含普票

含普票

数量	1+	2+	3+	4+
价格	¥88.88	¥86.86	¥85.85	¥85.45

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

1.47 262K色微控制器开发板带RGB

1.28英寸液晶双核带传感器

产品详情
产品资料
配置清单

加入购物车

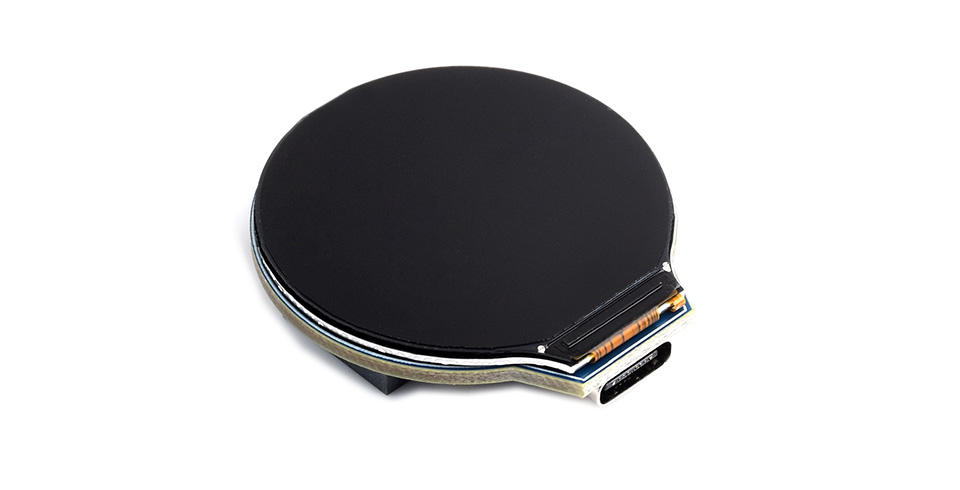

ESP32-S3 1.28 英寸液晶开发板

集成 GC9A01 显示驱动芯片

图片仅供参考，画面效果请以实际为准

产品特性

ESP32-S3-LCD-1.28 是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载 1.28 英寸 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.28 英寸 LCD 屏，圆形 IPS 面板，240×240 分辨率，65K 彩色
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
板载 3.7V 锂电池充放电接口和引出大部分 GPIO 排座
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
集成 USB 串口全速控制器，GPIO 可灵活配置各种外设功能

板载 1.28 英寸 LCD 屏

圆形 IPS 面板，240×240 分辨率，65K 彩色

30 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

资源简介

ESP32-S3R2
WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM
W25Q128JVSIQ
16MB NOR-Flash
QMI8658
六轴惯性测量单元 (IMU），包含一个 3 轴陀螺仪和一个 3 轴加速计
ME6217C33M5G
800mA 输出，低压差，高抑制比
CH343P
USB 转 UART 芯片
ETA6096
高效锂电池充电芯片

1.27mm 间距排座
引出大部分 GPIO
BOOT 按键
复位时按下，进入下载模式
RESET 按键
复位按键
MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
USB Type-C 接口
USB 转串口，用于烧录程序和日志打印
2.4GHz 陶瓷天线

产品尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
