ESP32-S3

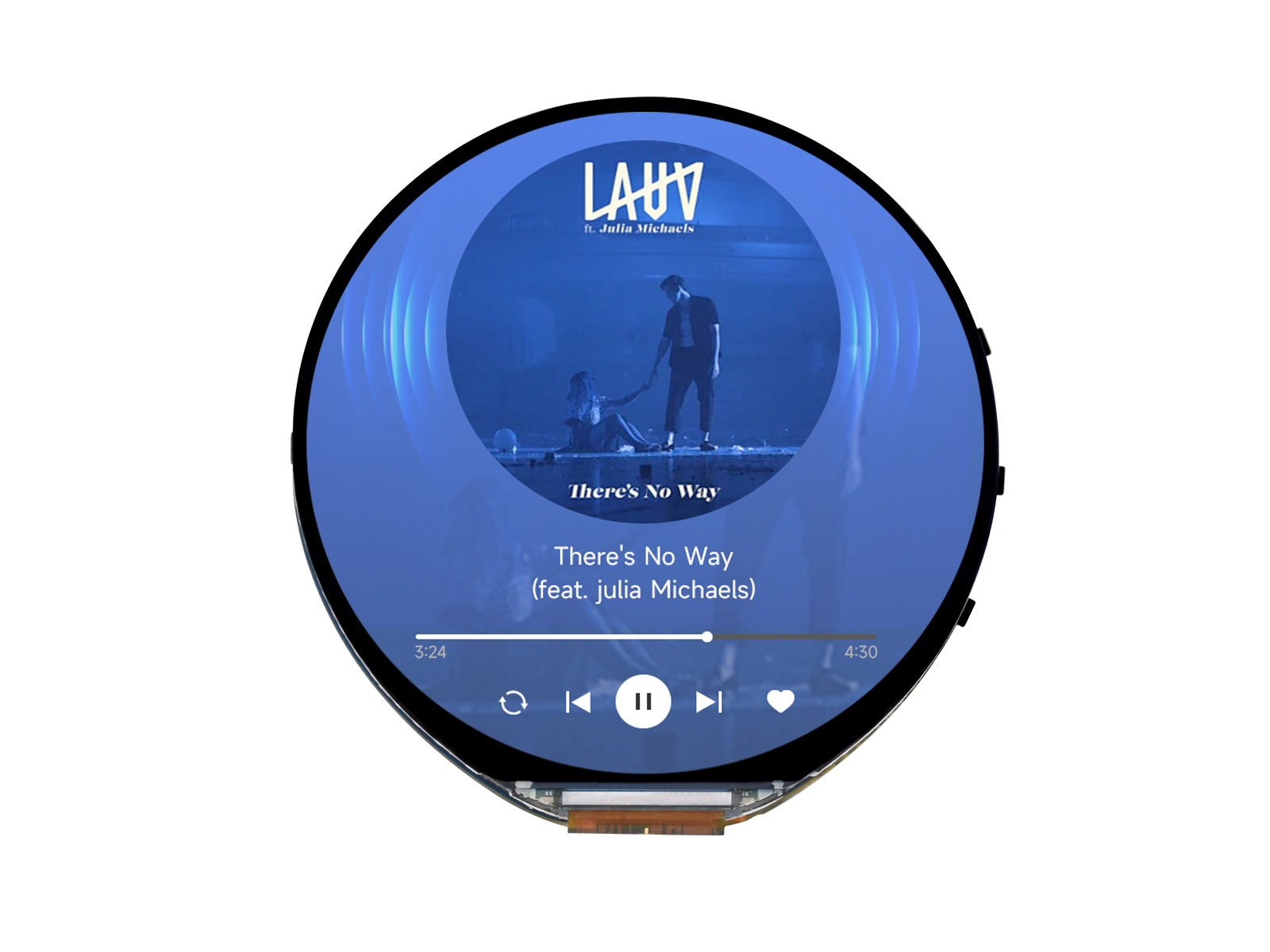

1.85 英寸圆形 LCD 屏开发板

集成 QSPI 显示接口，多种外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.85 英寸 LCD 屏 (可选择触控版本)，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，16MB Flash 和 8MB PSRAM
  • 板载 1.85 英寸 LCD 屏，360×360 分辨率，262K 彩色
  • 支持 I2C 接口控制触摸，支持中断 (仅触控版本)
  • 引出 UART、I2C 以及部分 IO 接口
  • 板载音频解码芯片、MIC、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等资源
  • 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

版本选择

5DP-CAPLCD-H窄边电容触控屏框贴工艺

无触控版本

5DP-CAPLCD-H窄边电容触控屏框贴工艺

触控版本

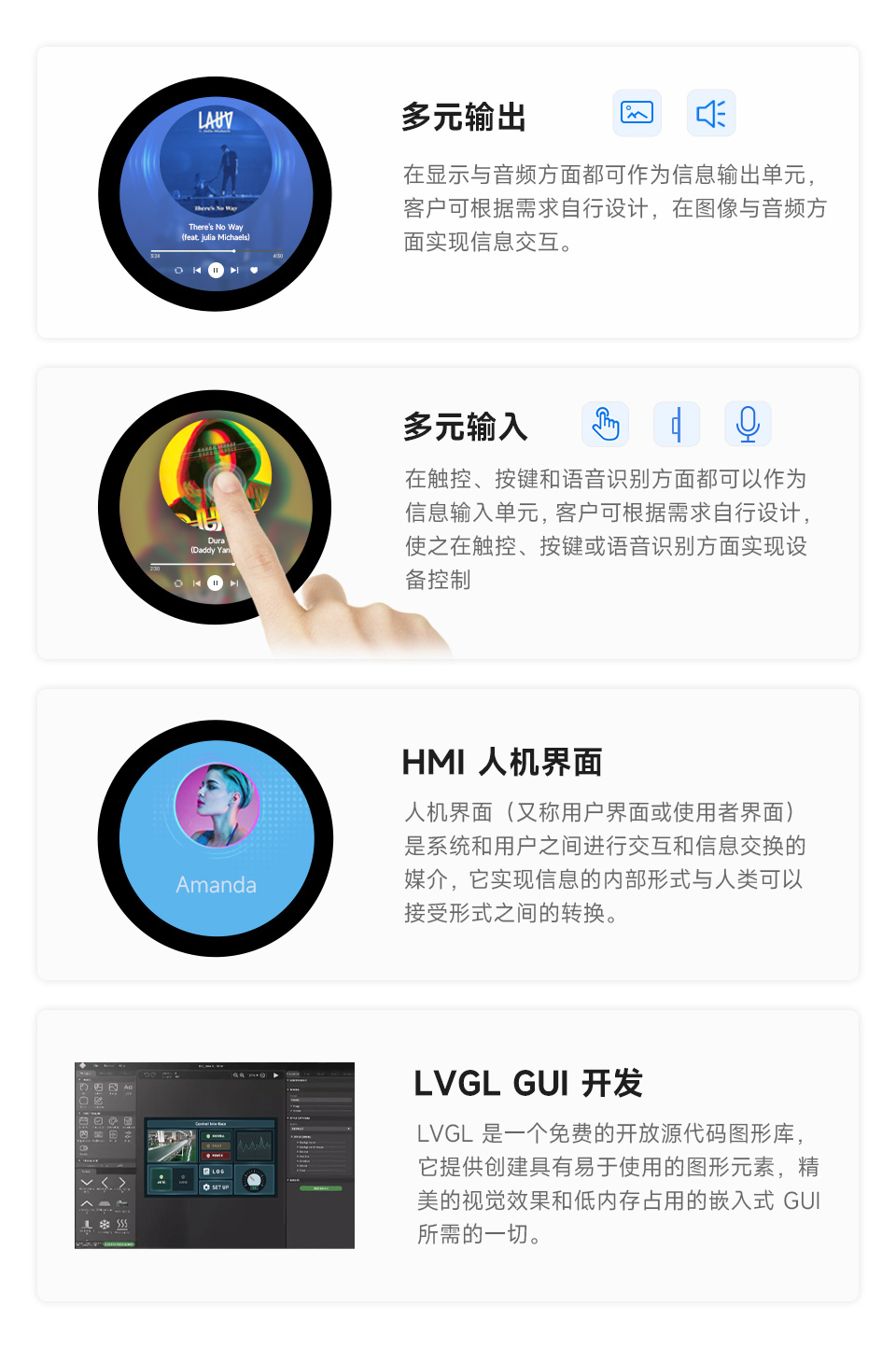

应用场景

ESP32-S3 4英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

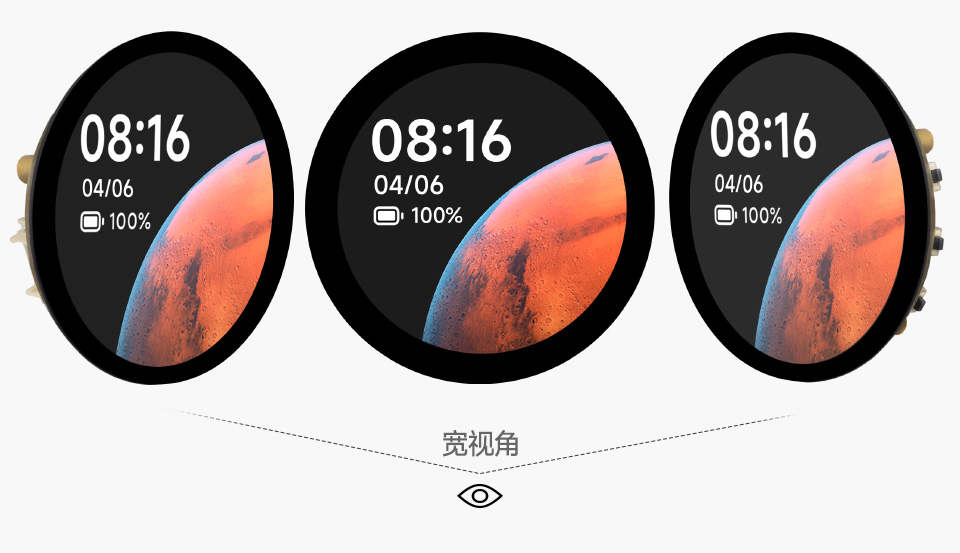

卓越的显示性能

262K 彩色，360×360 分辨率，可视角度广

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容触摸

轻轻触控，所见即所得，灵活操作畅享 UI 交互
通过 I2C 信号，引出触摸功能，支持中断

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

仅触控版本支持触摸功能

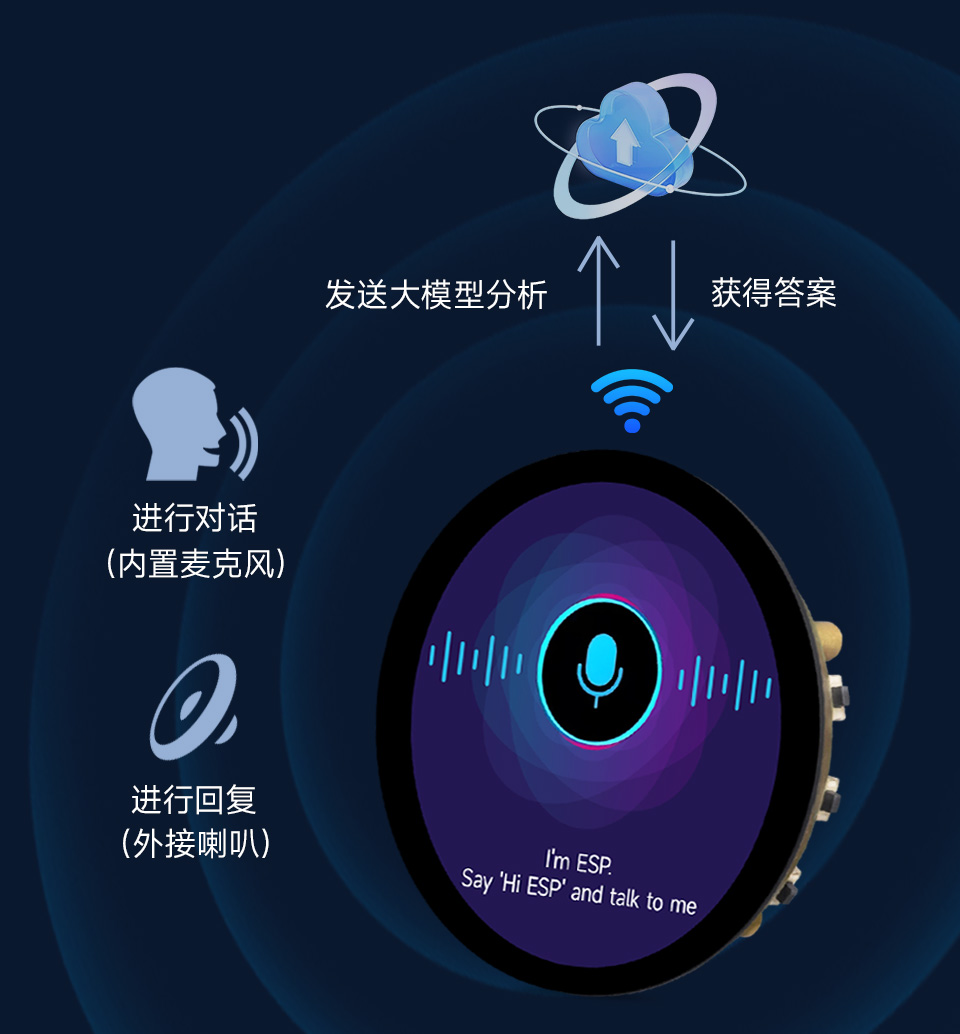

支持扩展多种外设

可通过 UART、I2C 等接口接入更多扩展设备

ESP32-S3 4英寸电容触控屏开发板支持扩展多种外设，可通过 CAN、RS485、I2C 等接口接入更多扩展设备

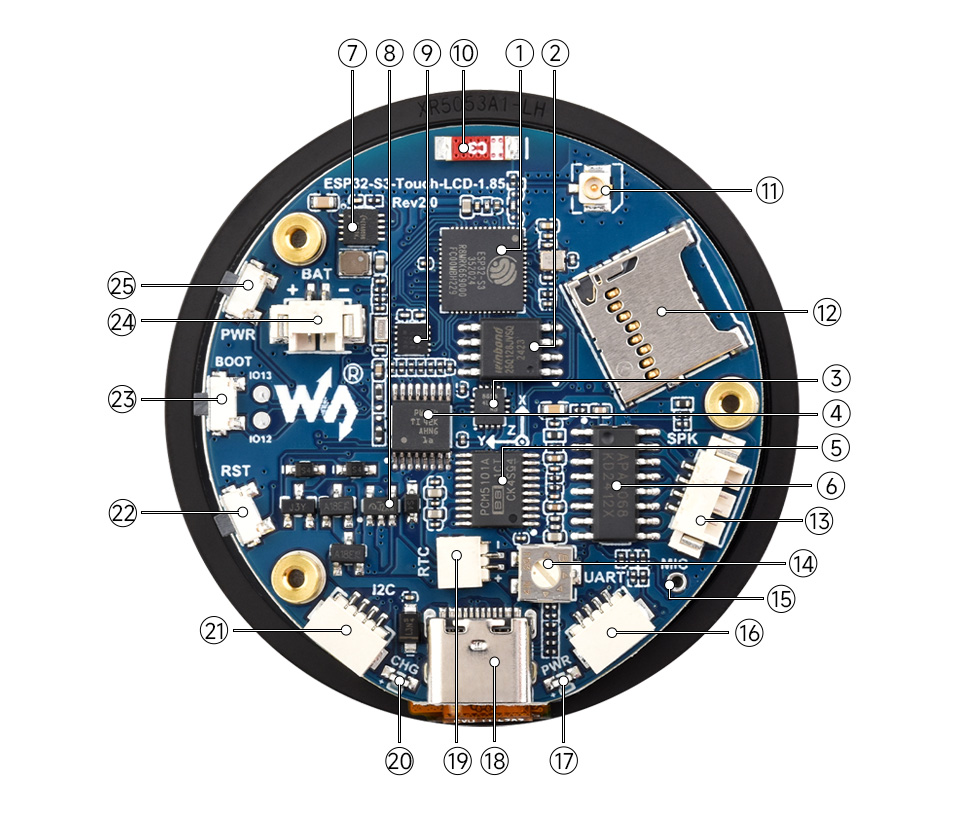

资源简介

ESP32-S3 4英寸电容触控屏开发板资源简介示意图
  1. ESP32-S3R8

    双核处理器，高达 240MHz 的运行频率

  2. 16MB Flash
  3. QST 姿态传感器

    QMI8658C（六轴陀螺加速度计）

  4. TCA9554PWR

    GPIO 扩展芯片

  5. PCM5101 音频解码芯片
  6. 功放芯片
  7. 电池充电管理芯片
  8. ME6217C33M5G

    低压降 LDO，电流 (Max) 800mA

  9. RTC 时钟芯片

    PCF85063 RTC 时钟

  10. 贴片陶瓷天线
  11. IPEX 1 代座子

    可通过拆焊电阻切换为使用外部天线

  12. Micro SD 卡座

    允许连接大容量 SD 卡

  13. 喇叭接口

    配套 8Ω 2W 2030 喇叭

  1. 音量调节旋钮
  2. 麦克风
  3. UART 接口

    在连接 UART Type-C 时 该接口不可用

  4. 电源指示灯
  5. USB Type-C 接口
  6. 接入可充电的 RTC 电池
  7. 充电指示灯

    在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)

  8. I2C 接口

    内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能

  9. RESET 按键
  10. BOOT 按键
  11. 系统电池接口

    MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  12. 电池供电控制按键

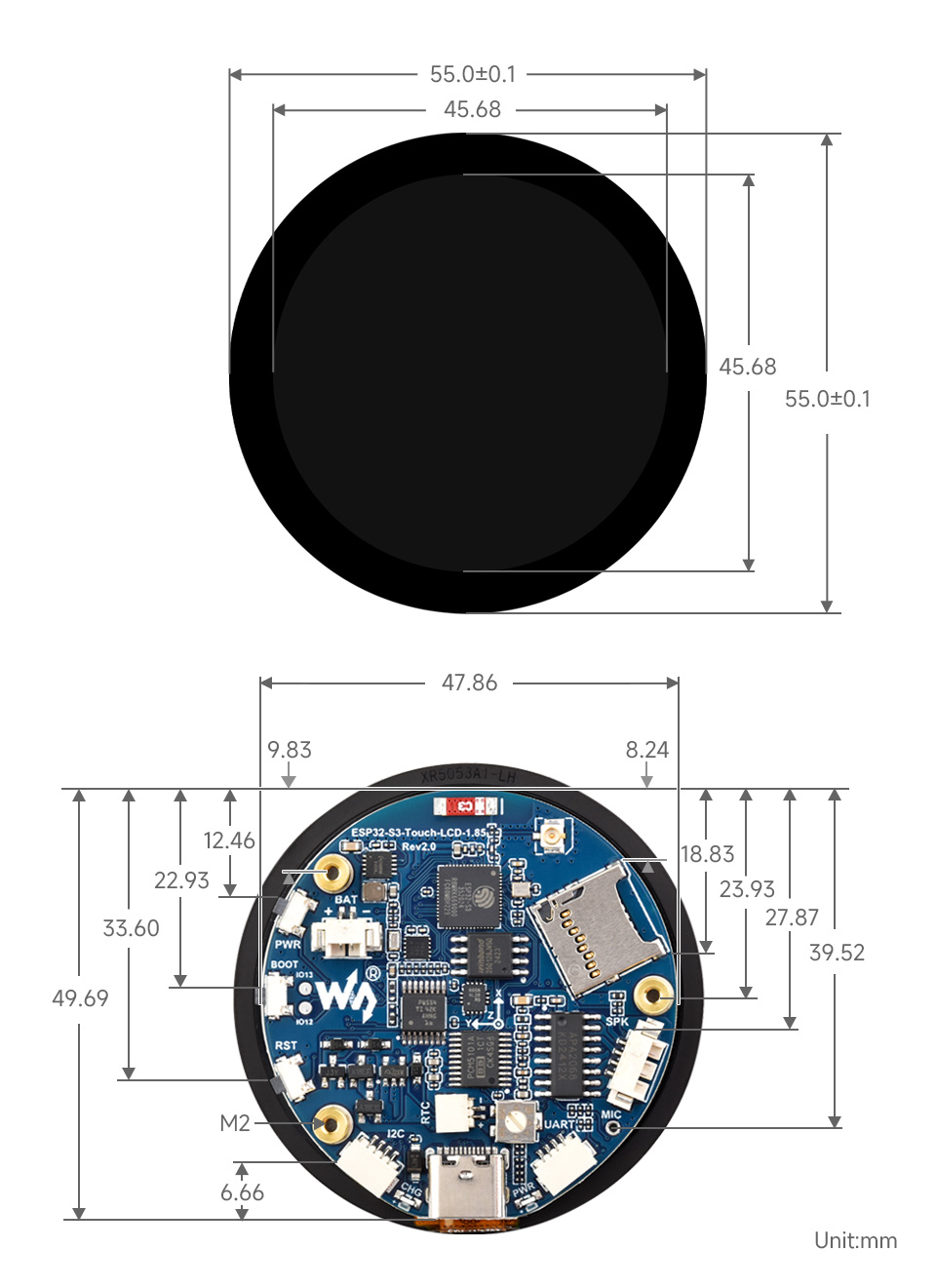

产品尺寸

无触控版本

ESP32-S3 4 英寸电容触控屏开发板产品尺寸

触控版本

ESP32-S3 4 英寸电容触控屏开发板产品尺寸

ESP32 LCD 选型表

产品型号 显示屏 板载资源 引出接口
分辨率 接口 显示 触摸 IMU RTC SD 蜂鸣器 喇叭 麦克风 电池接口 天线
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-Touch-LCD-2.8 		240 × 320 SPI ST7789 CST328 - - I2C，UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.8C
ESP32-S3-Touch-LCD-2.8C 		480 × 480 RGB ST7701 GT911 - - I2C，UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.1
ESP32-S3-Touch-LCD-2.1 		480 × 480 RGB ST7701 CST816 - - I2C，UART
SH1.0 12PIN
接口
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3-Touch-AMOLED-1.91 		240 × 536 QSPI RM67162 FT3168 - - - - 40PIN排针接口
ESP32-S3-AMOLED-1.91 (无触摸)
ESP32-S3-AMOLED-1.91 		240 × 536 QSPI RM67162 无 - - - - 40PIN排针接口
ESP32-S3-Touch-LCD-1.85
ESP32-S3-Touch-LCD-1.85 		360 × 360 QSPI ST77916 CST816 - I2C，UART
GPIO触点
ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85 		360 × 360 QSPI ST77916 无 - I2C，UART
GPIO触点
ESP32-S3-Touch-LCD-1.69
ESP32-S3-Touch-LCD-1.69 		240 × 280 SPI ST7789 CST816 - - - I2C，UART
GPIO触点
ESP32-S3-LCD-1.69
ESP32-S3-LCD-1.69 		240 × 280 SPI ST7789 无 - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.47
ESP32-S3-LCD-1.47 		172 × 320 SPI ST7789 无 - - - - - - 18PIN排针接口
ESP32-C6-LCD-1.47
ESP32-C6-LCD-1.47 		172 × 320 SPI ST7789 无 - - - - - - 18PIN排针接口
ESP32-S3-Touch-LCD-1.28
ESP32-S3-Touch-LCD-1.28 		240 × 240 SPI GC9A01A CST816 - - - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28 		240 × 240 SPI GC9A01A 无 - - - - - 2 × 20PIN
排母接口
(1.27mm间距)
ESP32-S3-GEEK
ESP32-S3-GEEK 		240 × 135 SPI ST7789P3 无 - - - - - - I2C，UART，GPIO

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-LCD-1.85

配置清单

  1. ESP32-S3-LCD-1.85 × 1
  2. 2030 腔体喇叭 8Ω 2W × 1
  3. SH1.0 4PIN 连接线 100mm × 2
