ESP32-S3 2寸 IPS 262K彩色LCD屏开发板 240×320 分辨率 32 位 LX7 双核处理器主频 240MHz 支持 Wi-Fi 蓝牙带摄像头接口

板载锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、摄像头接口等外设，方便开发并嵌入应用到产品中

价格

原价

型号

ESP32-S3-LCD-2

SKU

30306

品牌

Waveshare

版本选择

基础版本带 OV5640 摄像头版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

4.3 英寸电容触控屏双核

4.3 英寸电容触控屏带外壳双核

4 英寸电容触控屏双核

5 英寸电容触控屏双核

5 英寸B型电容触控屏双核

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8 英寸圆形屏触控屏开发板

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2.1 英寸电容触摸双核带传感器

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.8英寸电容触摸带传感器

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.43英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单

加入购物车

ESP32-S3
2 英寸高清液晶开发板

板载 Micro SD 卡槽和摄像头接口

内置 ST7789T3 显示驱动芯片，SPI 接口通信

ESP32-S3 2 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

ESP32-S3 2 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

ESP32-S3-LCD-2
基础版本

ESP32-S3-LCD-2-C
带 OV5640 摄像头版本

LCD 屏参数

显示面板	IPS LCD	显示尺寸	2inch
显示分辨率	240 × 320	显示颜色	262K
显示接口	4-wire SPI	驱动 IC	ST7789T3

产品特性

本产品是一款由微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板。在较小的板型下，板载了 2 英寸 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、摄像头接口等外设，方便开发并嵌入应用到产品中。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 2 英寸高清 LCD 屏，240 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
内置 ST7789T3 驱动芯片，分别使用 SPI 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)
板载 3.7V MX1.25 锂电池充放电接口
板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
引出 22 个 GPIO，可灵活配置外设功能
板载摄像头接口，兼容 OV2640 和 OV5640 等主流摄像头，适用于图像和视频采集

支持 ESP-IDF，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

三个ESP32-S3 2 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

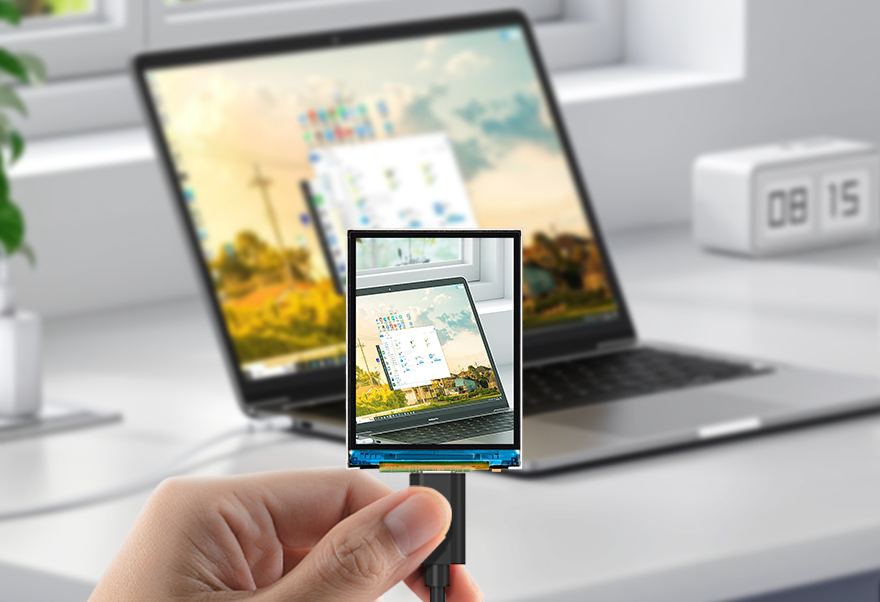

IPS 显示面板

卓越的显示性能，262K 彩色，可视角度广

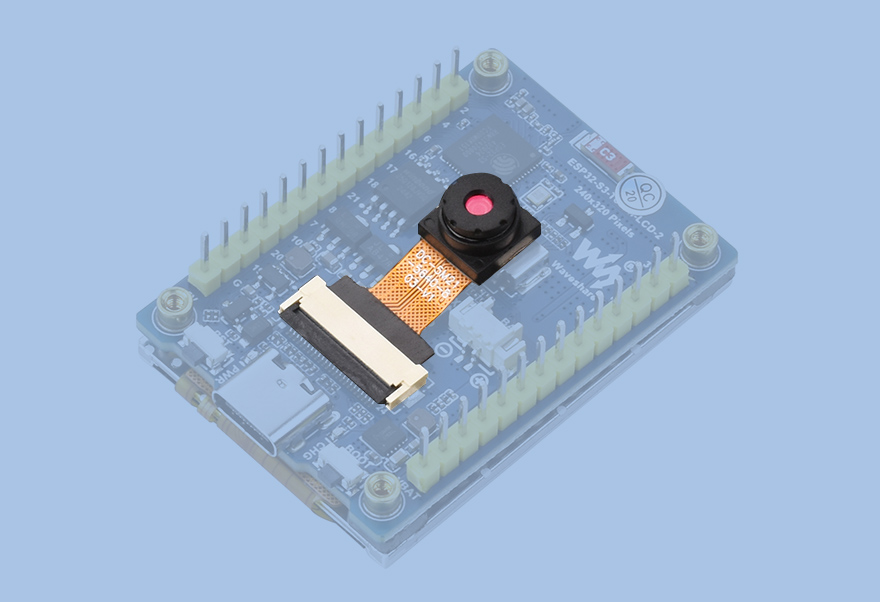

支持 OV2640 / OV5640 等
主流摄像头

可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求

使用示例

基础版本不含摄像头，可选配带 OV5640 摄像头版本

引脚定义

资源简介

产品尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无				-					20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911				-					20PIN排针接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST816					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CT816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
