ESP32-S3
1.8 英寸触摸 AMOLED 开发板

内置 SH8601 显示驱动芯片和 FT3168 电容触摸芯片

版本选择

ESP32-S3-Touch-AMOLED-1.8-EN
不带锂电池版本

ESP32-S3-Touch-AMOLED-1.8
带锂电池版本

产品特性

ESP32-S3-Touch-AMOLED-1.8 是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。在较小的板型下，板载了 1.8 英寸电容高清 AMOLED 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片等外设，方便开发并嵌入应用到产品中。
主要功能特性有：

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512 KB 的 SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和外接 16 MB Flash
采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
板载 1.8 英寸电容触摸高清 AMOLED 屏，368 × 448 分辨率，16.7 M 彩色，能清晰地显示彩色图片
内置 SH8601 驱动芯片和 FT3168 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电，并预留备用电池焊盘，确保更换主电池时 RTC 功能持续工作
板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
引出 7 个 GPIO、1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用，灵活配置外设功能
板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
使用 AXP2101 的好处包括高效的电源管理、支持多种输出电压、充电和电池管理功能以及对电池寿命的优化
使用 AMOLED 屏幕，具有更高的对比度、广视角、丰富的色彩、快速响应时间、纤薄设计、低功耗和灵活性等优点

AMOLED 屏幕参数

显示面板	AMOLED	显示尺寸	1.8 英寸
显示分辨率	368 × 448 pixels	显示颜色	16.7M
显示亮度	350cd/㎡	对比度	100000:1
通信接口	QSPI	驱动 IC	SH8601
触控	支持	触控 IC	FT3168

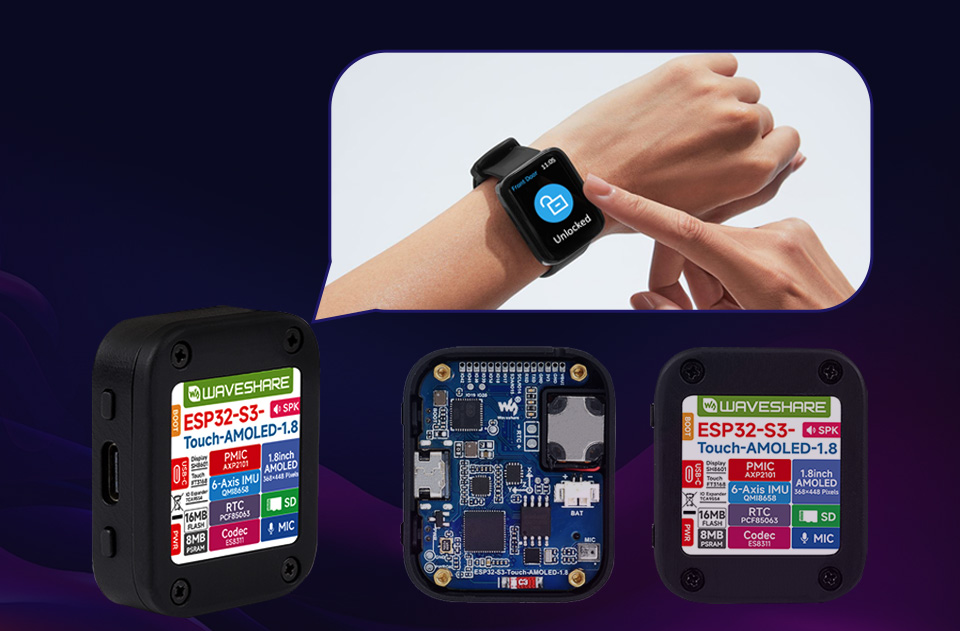

小巧面板触摸更多可能

适用于各种智能设备开发，可实现人机交互功能，内部可接电池，独立运行

ESP32-S3-Touch-AMOLED-1.8 英寸液晶开发板板载 1.28 英寸 LCD 屏

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，更为生动的影像画面

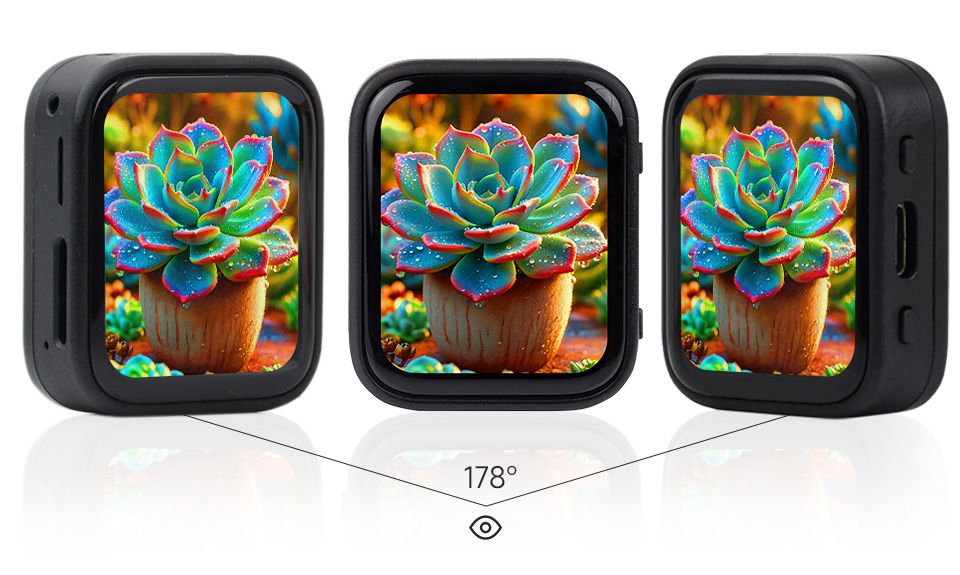

178° 广视角

卓越的显示性能，16.7M 彩色，可视角度广

ESP32-S3-Touch-AMOLED-1.8 英寸液晶开发板30 个多功能 GPIO 引脚

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

支持语音离线识别和 AI 语音交互

可接入在线大模型平台，解锁更多 AI 应用场景

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

独立外壳主体

独立的外壳主体，可 DIY 设计背盖，方便嵌入应用

资源简介

ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8 MB PSRAM
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
PCF85063
RTC 时钟芯片
AXP2101
高集成度的电源管理芯片
ES8311
低功耗音频编解码芯片
扬声器
备用电池焊盘
在更换主电池的场景下维持 RTC 供电
MX1.25 锂电池接口
搭配外壳使用，推荐内置 3.85 × 24 × 28 规格的电池

MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

16MB NOR-Flash
用于存储数据
麦克风
采集音频
板载贴片天线
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
预留 1 mm 间距 GPIO 焊盘
引出可用 IO 功能引脚，方便扩展使用
BOOT 按键
用于设备启动和功能调试
Type-C 接口
ESP32-S3 USB 接口，用于烧录程序和日志打印
PWR 电源按键
可控制电源通断，支持自定义功能

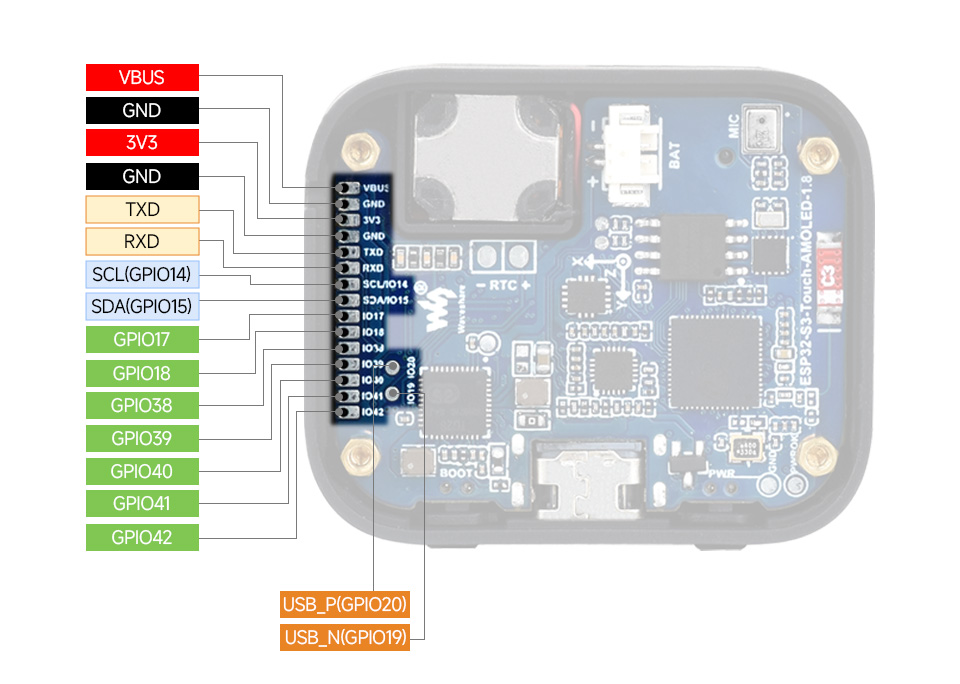

引脚定义

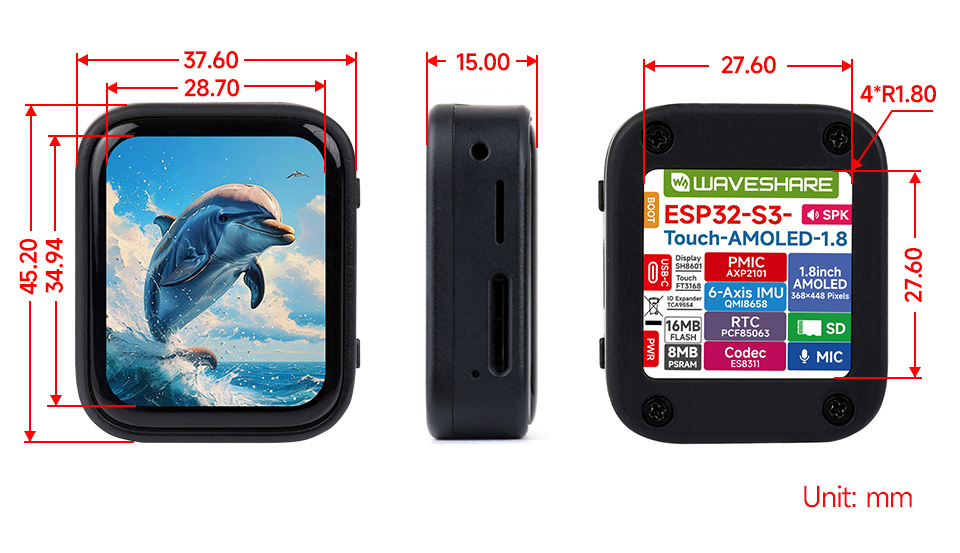

产品尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-LCD-1.9	170 × 320	SPI	ST7789	无		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-C6-Touch-LCD-1.9	170 × 320	SPI	ST7789	CST816		-		-	-	-			40PIN排针接口 (兼容Pico)
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
