ESP32-S3 1.69英寸240×280分辨率262K彩色触摸液晶开发板小板型加速度与陀螺仪传感器开发板

240×280 分辨率，262K 彩色，加速度与陀螺仪传感器，Type-C 接口，引出 4 个 GPIO，3.7V锂电池接口

价格

¥118.00

型号

ESP32-S3-Touch-LCD-1.69

SKU

27350

品牌

Waveshare

版本选择

无触控版本触控版本

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

1.69 英寸电容触摸液晶低成本双核

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

ESP32-S3
1.69 英寸触摸液晶开发板

内置 ST7789V2 显示驱动芯片和 CST816T 电容触摸芯片

版本选择

无触控版本

触控版本

产品特性

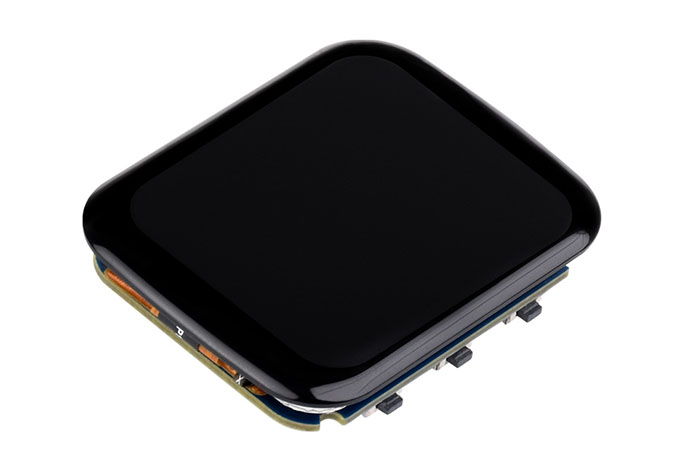

ESP32-S3-Touch-LCD-1.69 是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载了 1.69 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）、RTC等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

搭载 ESP32-S3R8 高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.69 英寸电容触摸 LCD 屏，240×280 分辨率，262K 彩色，能清晰地显示彩色图片
内置 ST7789V2 驱动芯片和 CST816T 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽（支持充电），可方便实现 RTC 功能需求
板载 RST、BOOT 和一个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
引出 4 个 GPIO、I2C 和 UART 焊盘，可供外接设备和调试使用，灵活配置外设功能
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
触摸屏透过率高，响应快，寿命长

小巧面板，触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

资源简介

ESP32-S3R8
WiFi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
W25Q128JVSIQ
16MB NOR-Flash
PCF85063
RTC 时钟芯片
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
ETA6098
高效锂电池充电芯片
MX1.25 锂电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

Type-C 接口
ESP32-S3 USB 接口，用于烧录程序和日志打印
蜂鸣器
听觉外设
RTC 电池接口
接入可充电的 RTC 电池，(只支持可充电的 RTC 电池)
板载贴片天线
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)
上电功能按钮
支持检测上电功能、单击、双击、多击和长按操作
BOOT 按键
RST 复位按键

引脚定义

产品尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
