ESP32-S3 1.43寸 AMOLED触摸屏开发板 466×466像素 QSPI接口圆形屏板载加速度/陀螺仪IMU传感器 RTC芯片选配CNC金属外壳

板载多种外设接口，内置512KB SRAM和384KB ROM，16.7M彩色屏幕，Micro SD卡座，2.4 GHz Wi-Fi 和蓝牙

价格

¥179.78

型号

ESP32-S3-Touch-AMOLED-1.43-B

SKU

30203

品牌

Waveshare

版本选择

不带外壳版本带外壳版本

价格参考

含普票

含普票

数量	1+	2+	3+	4+
价格	¥179.78	¥176.75	¥175.24	¥174.63

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

1.47 262K色微控制器开发板带RGB

1.43英寸电容触摸带传感器带外壳

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

ESP32-S3
1.43 英寸 AMOLED 屏开发板

466 × 466 分辨率，AMOLED 圆形触控屏，板载多种外设接口

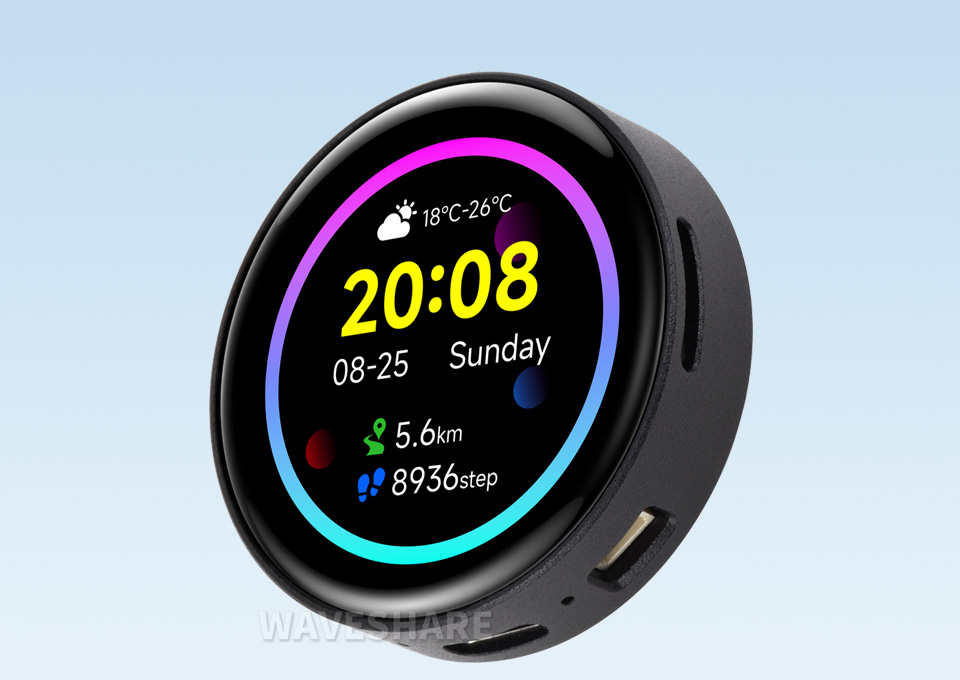

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

版本选择

不带外壳版本

带外壳版本

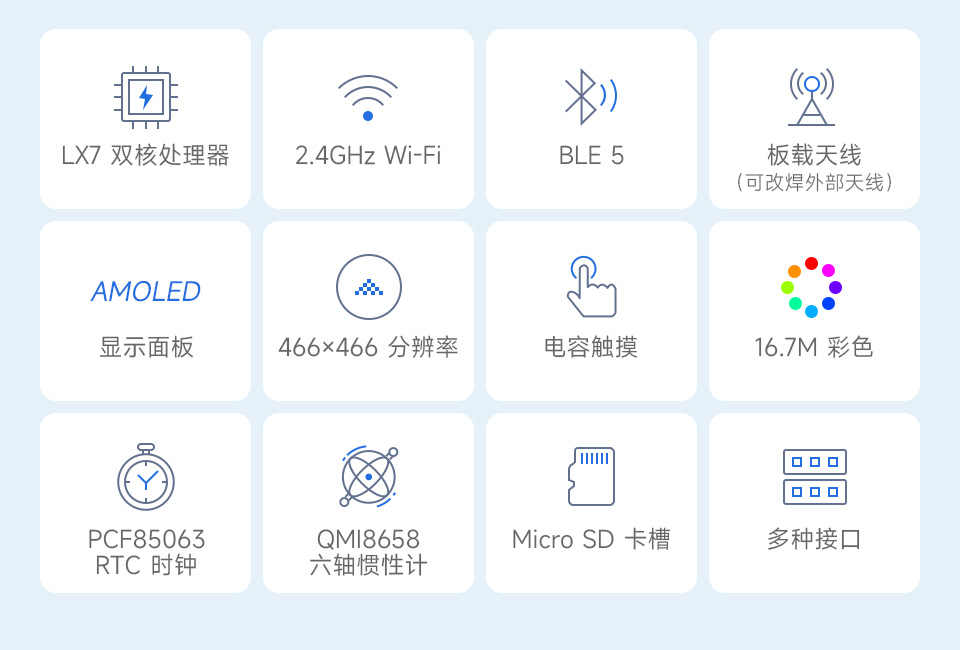

产品特性

本产品采用 ESP32-S3R8 芯片，支持 2.4GHz Wi-Fi 和 BLE 5 蓝牙功能，内置大容量 Flash 和 PSRAM。配备 1.43 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART、I2C 及 GPIO 等接口，提供灵活扩展能力，是快速开发基于 ESP32-S3 的 HMI 应用的理想选择。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线，预留焊点，可设置成外接天线
内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
板载 1.43 英寸 AMOLED 显示屏，466 × 466 分辨率，16.7M 彩色
AMOLED 屏显示使用 QSPI 接口，触摸使用 I2C 接口，电容触摸，支持中断输出
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等
板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽 (支持充电)，可方便实现 RTC 功能需求
板载 RST、BOOT 侧边按钮，BOOT 支持自定义按键功能，开发使用更灵活
板载 3.7V MX1.25 锂电池充放电接口
板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
引出 UART 和 I2C SH1.0 4PIN 接口，并预留 2 × 14PIN 1.27mm 间距的接口
可选配外壳，CNC 外壳设计精美，接口说明标注清晰，整体美观，便于携带

AMOLED 屏参数

显示面板	AMOLED	显示尺寸	1.43inch
显示分辨率	466 × 466	显示颜色	16.7M
显示亮度	350cd/㎡	对比度	60000:1
通信接口	QSPI	驱动 IC	SH8601/CO5300
触控	支持	触控 IC	FT3168/FT6146

应用场景

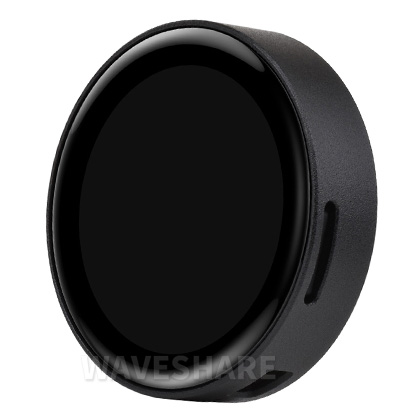

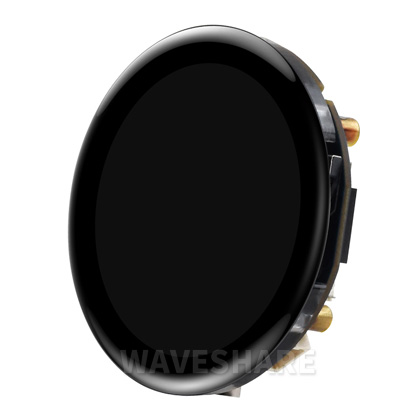

采用 AMOLED 屏幕

AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，更为生动的影像画面

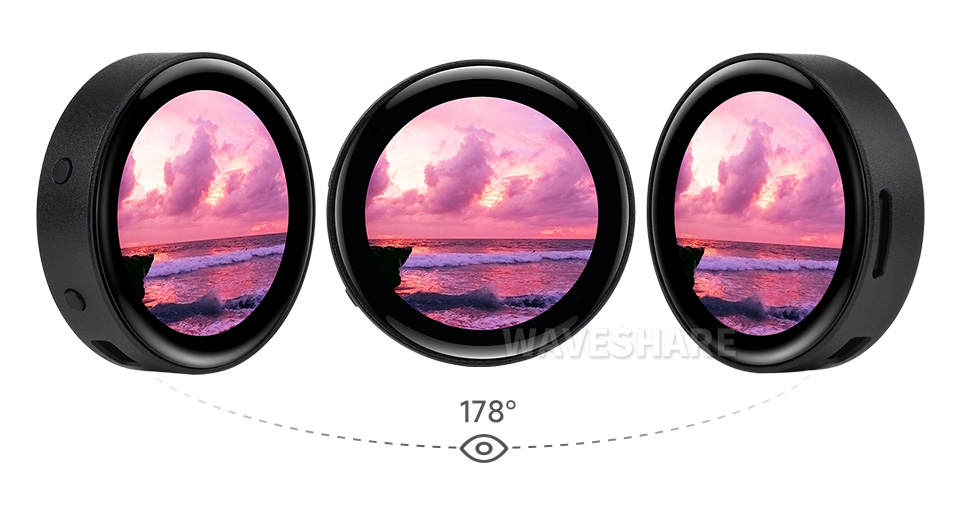

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

广视角

卓越的显示性能，16.7M 彩色，可视角度广

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

接口定义

引出多种接口，方便扩展开发，灵活性更强

ESP32-S3 4英寸电容触控屏开发板支持扩展多种外设，可通过 CAN、RS485、I2C 等接口接入更多扩展设备

ESP32-S3 AMOLED 接口定义
AMOLED 接口	S3 控制引脚	说明
QSPI_CS	GPIO9	QSPI 片选信号引脚
QSPI_CLK	GPIO10	QSPI 时钟信号引脚
QSPI_D0	GPIO11	QSPI 数据信号引脚
QSPI_D1	GPIO12	QSPI 数据信号引脚
QSPI_D2	GPIO13	QSPI 数据信号引脚
QSPI_D3	GPIO14	QSPI 数据信号引脚
AMOLED_RESET	GPIO21	AMOLED 复位引脚
AMOLED_EN	GPIO42	AMOLED 使能引脚
TP_SDA	GPIO47	TP 数据信号引脚
TP_SCL	GPIO48	TP 时钟信号引脚

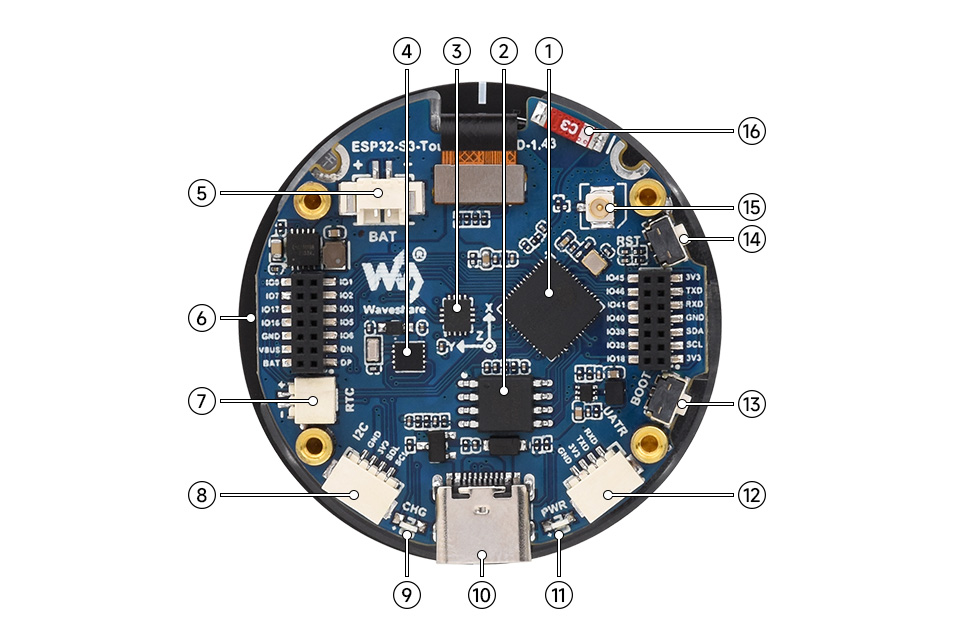

资源简介

ESP32-S3R8
16MB Flash
QMI8658
IMU 姿态芯片
PCF85063
RTC 时钟芯片
3.7V 锂电池接口
Micro SD 卡槽 (背面)
RTC 独立电源接口
I2C 接口

充电指示灯
Type-C 接口
电源指示灯
UART 接口
BOOT 按键
Reset 按键
IPEX1 外部天线接口 (须改焊点)
陶瓷天线 (默认)

产品尺寸

不带外壳版本

带外壳版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
