ESP32-S3 3.5寸 IPS 262K 彩色 LCD 屏开发板 320×480 分辨率支持 Wi-Fi 蓝牙带摄像头接口

板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，板载六轴传感器 (三轴加速度计与三轴陀螺仪)、摄像头接口等外设

预售中 可正常下单，我们会尽快安排发货

价格

¥149.48

型号

ESP32-S3-Touch-LCD-3.5

SKU

30733

品牌

Waveshare

版本选择

不带外壳版本带外壳版本

价格参考

含普票

含普票

数量	1+	10+	50+	100+
价格	¥149.48	¥144.43	¥141.91	¥140.90

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

3.5英寸LCD触控屏带摄像头接口

1.47 262K色微控制器开发板带RGB

产品详情
产品资料
配置清单

ESP32-S3
3.5 英寸圆角 LCD 屏开发板

集成音频输入输出模块，可实现 AI 交互与离线语音控制

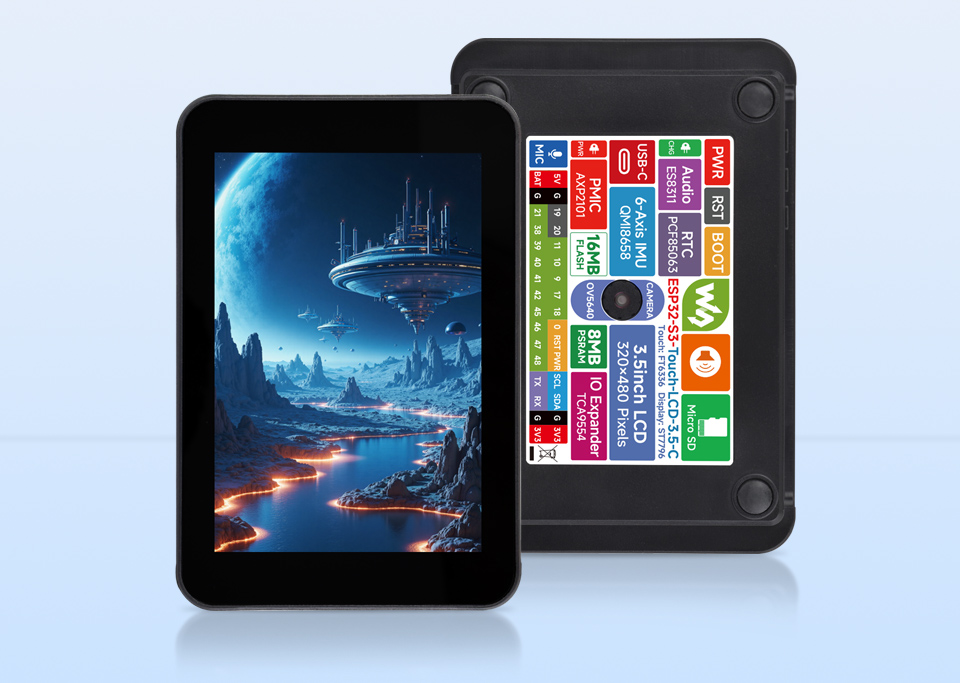

ESP32-S3 2.8 英寸电容触控屏开发板，并带有特性图标如：LX7双核处理器，2.4GHz Wi-Fi，蓝牙BLE5，板载天线，屏幕尺寸，5点触控，分辨率，262K彩色，音频播放，PCF85063 RTC时钟，QMI8658惯性计，多种接口

版本选择

ESP32-S3 2.8 英寸电容触控屏开发板的应用场景，分别介绍了多元输出场景，HMI人机界面场景，和LVGL GUI开发场景

ESP32-S3-Touch-LCD-3.5
不带外壳版本

ESP32-S3-Touch-LCD-3.5-C
带 OV5640 摄像头

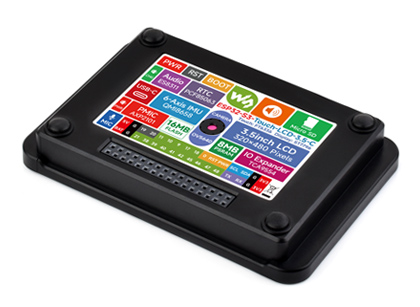

带外壳版本

产品特性

本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载了 3.5 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片等外设，方便开发并嵌入到产品中。无需组装接线，轻松畅玩小智 AI。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512 KB 的 SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和外接 16 MB Flash
采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
板载 3.5 英寸电容触摸高清 IPS 屏，320 × 480 分辨率，262K 彩色，能清晰地显示彩色图片
内置 ST7796 驱动芯片和 FT6336 电容触控芯片，分别使用 SPI 和 I2C 接口通信，不占用过多接口引脚资源
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
板载 PCF85063 RTC 芯片，通过 AXP2101 接入电池，实现不间断供电，并预留备用电池焊盘，确保更换主电池时 RTC 功能持续工作
板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
引出 I2C、UART、USB 和多个 GPIO，可供外接设备和调试使用，灵活配置外设功能
板载 Micro SD 卡槽，提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计
板载摄像头接口，支持 OV5640、OV2640 等主流摄像头
使用 AXP2101 的优势在于高效的电源管理、支持多种输出电压、充电管理和电池管理功能以及对电池寿命的优化

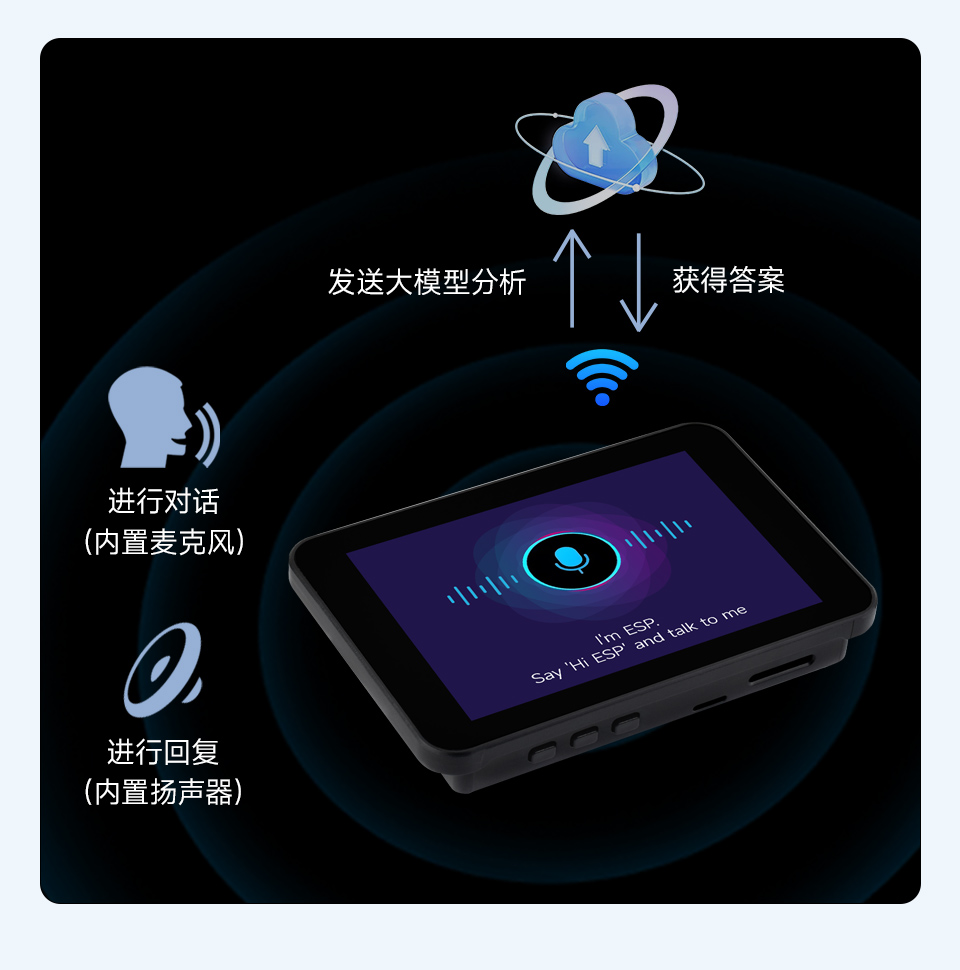

支持 AI 语音交互

无需繁琐组装与接线步骤，快速接入虾哥的小智 AI，
摇身一变，成为专属您的智能 AI 伙伴。
支持 DeepSeek、豆包、通义千问等一众国产大语言模型

三个ESP32-S3 2.8 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

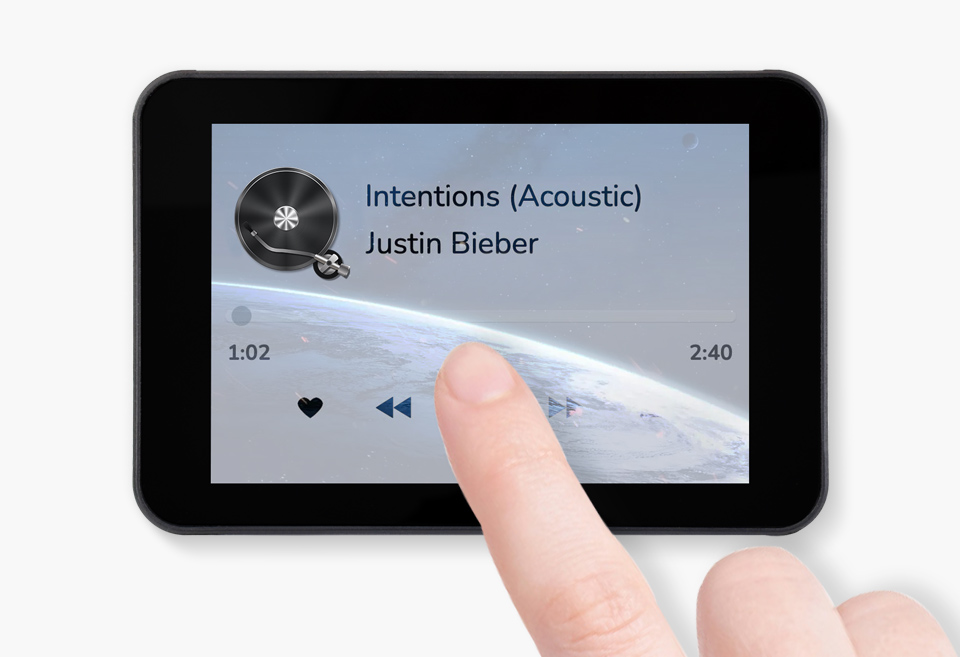

电容触摸

适用于各种智能设备开发，可实现人机交互功能

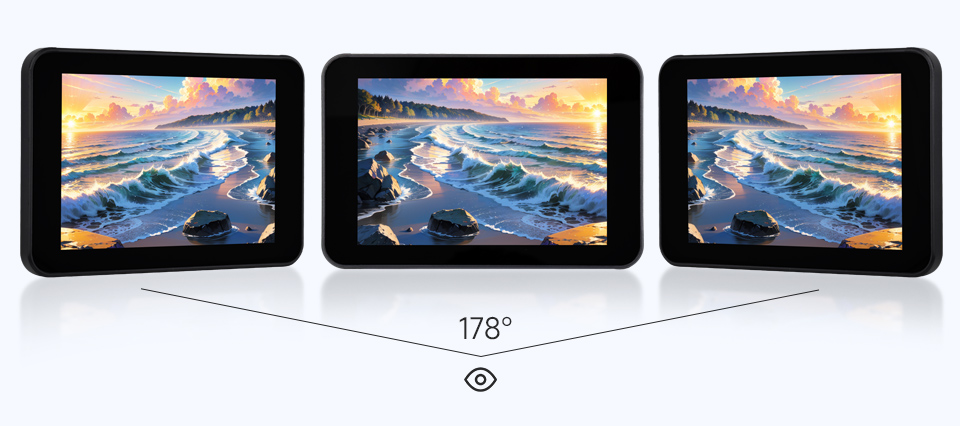

IPS 显示面板

出色的显示性能，262K 彩色，可视角度广

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

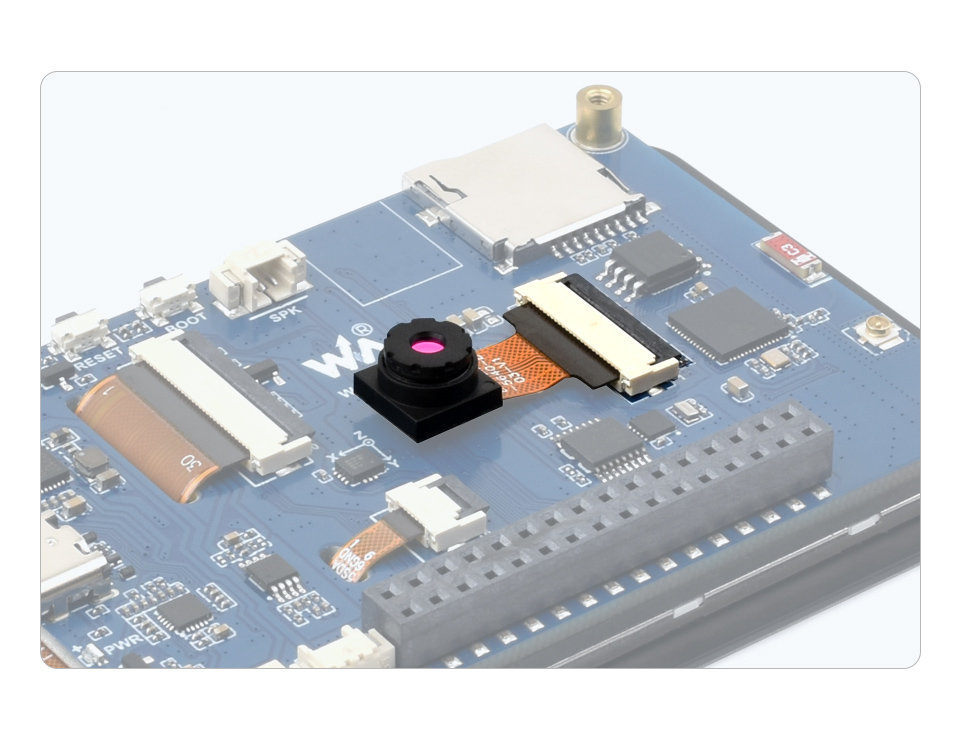

支持 OV2640 / OV5640 等
主流摄像头

可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求

(仅带外壳版本带 OV5640 摄像头)

支持 ESP-IDF，Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

支持 Wi-Fi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，可支持 40MHz 带宽，
其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

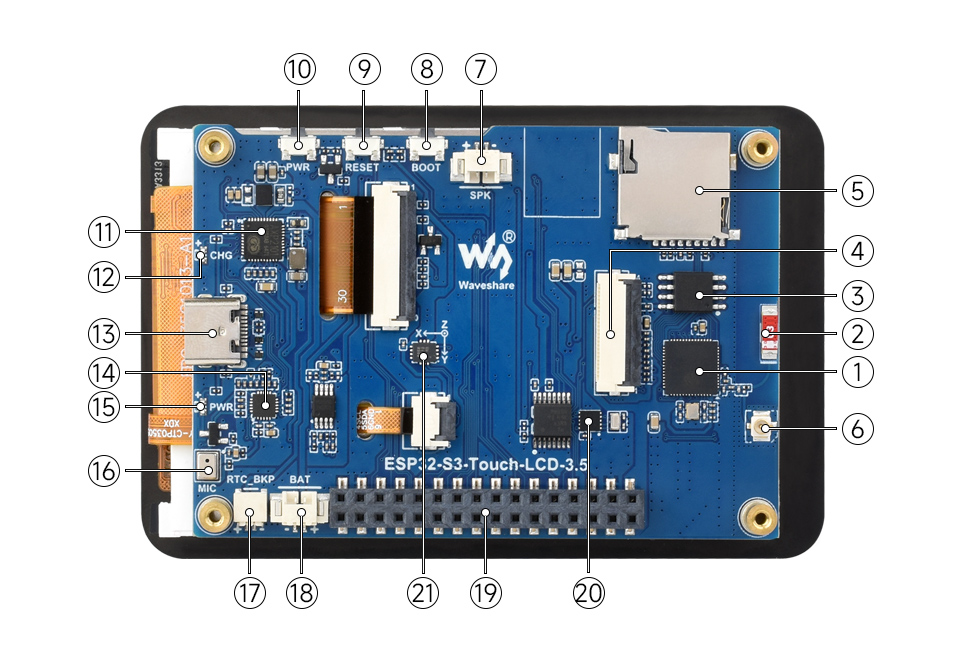

资源简介

ESP32-S3R8
Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
板载贴片天线
W25Q128JVSIQ
16MB NOR-Flash
摄像头接口
支持 OV5640 / OV2640 等主流摄像头
Micro SD 卡槽
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
MX1.25 喇叭接口
BOOT 按键
RESET 按键
PWR 按键
AXP2101
高集成度的电源管理芯片

充电指示灯
Type-C 接口
ES8311
低功耗音频编解码芯片
电源指示灯
麦克风
SH1.0 RTC 电池接口
接入可充电的 RTC 电池
MX1.25 锂电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
2.54mm 排座接口
引出可用 IO 功能引脚，方便扩展使用
PCF85063
RTC 时钟芯片
QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计

引脚定义

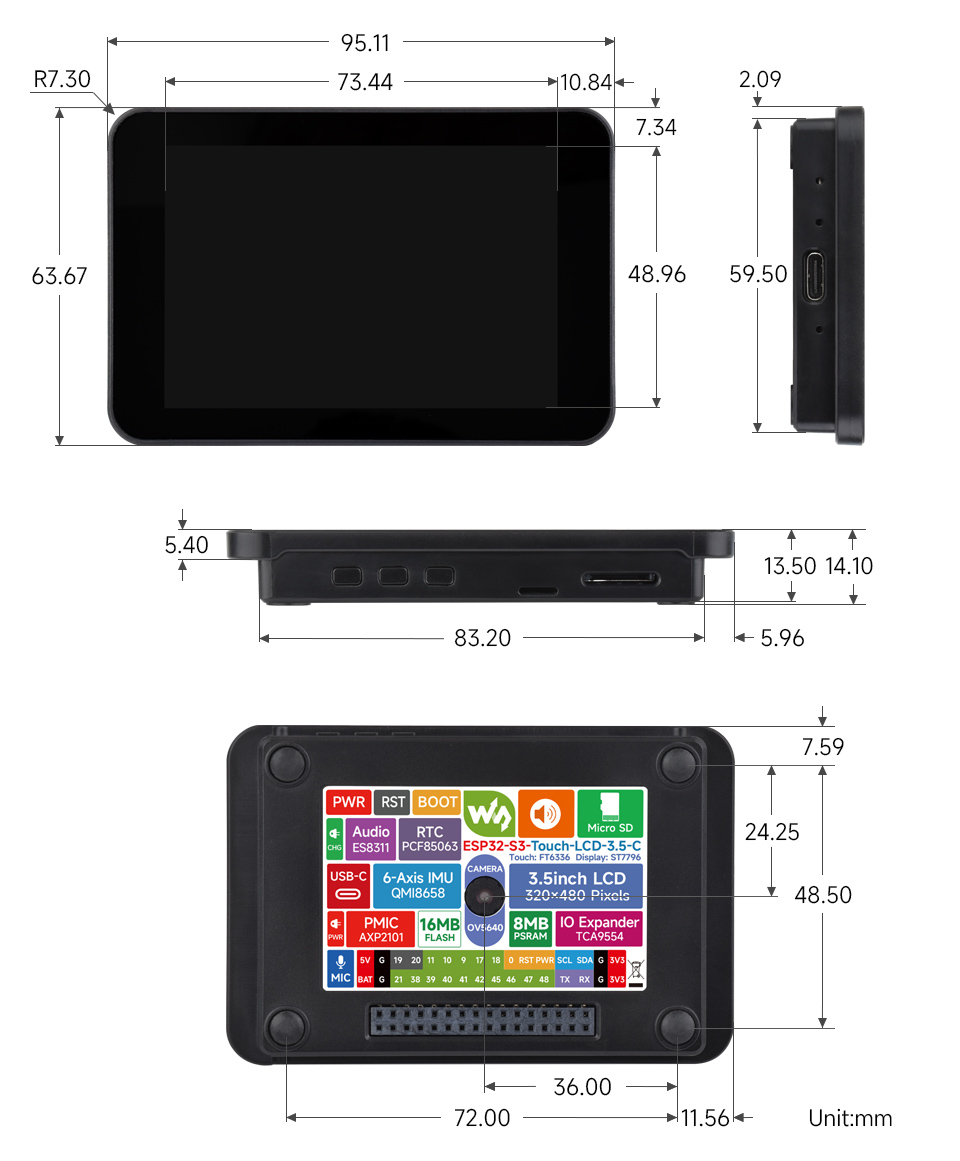

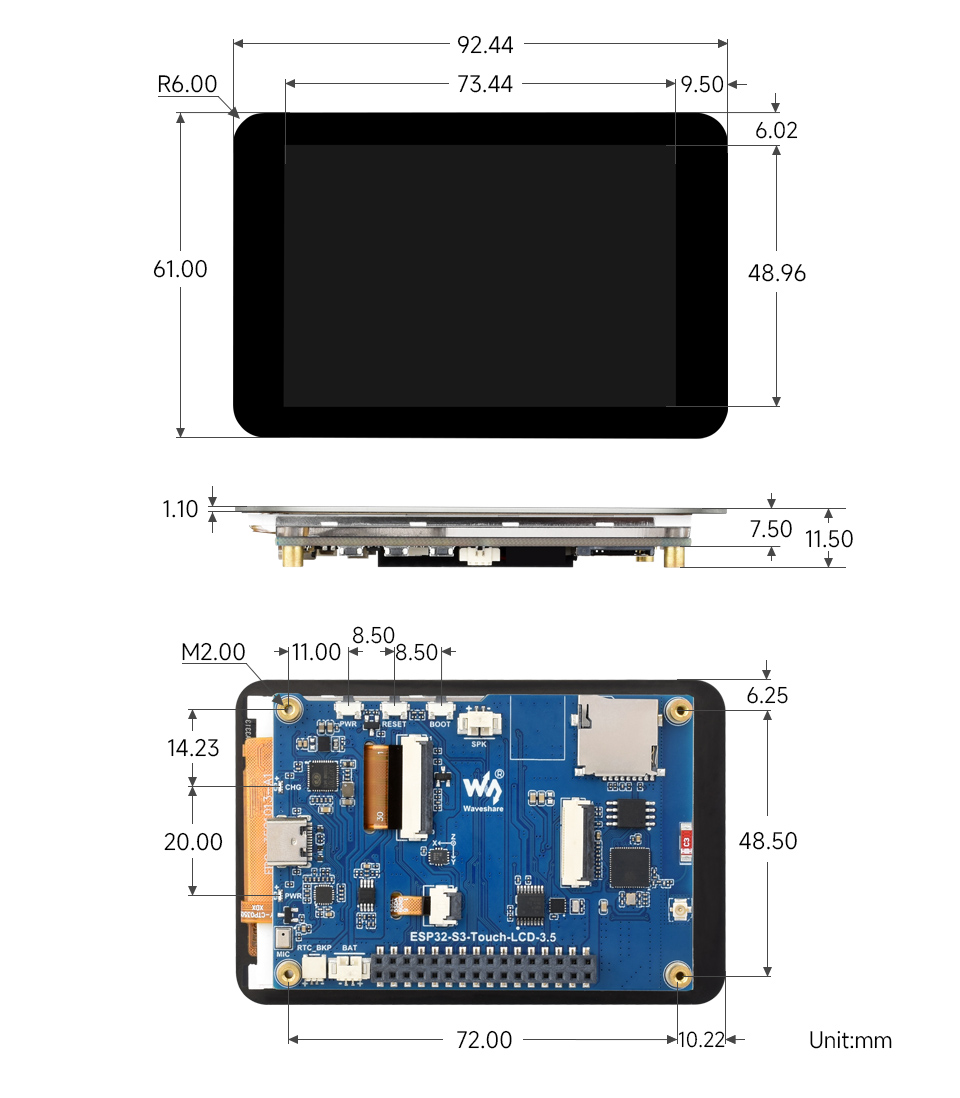

产品尺寸

不带外壳版本

带外壳版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
