ESP32-S3
1.85 英寸圆形 LCD 屏开发板

集成音频输入输出模块，可实现 AI 交互与离线语音控制

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.85 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512KB SRAM、384KB ROM、16MB Flash 和 8MB PSRAM
板载 1.85 英寸 LCD 屏，360 × 360 分辨率，262K 彩色
支持通过 I2C 接口控制触摸，支持中断
引出 UART、I2C 以及部分 IO 接口
板载音频解码芯片、MIC、RTC 时钟传感器、Micro SD 卡槽和电池充电管理模块等资源
支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式

版本选择

以下版本均带有触控功能

ESP32-S3-Touch-LCD-1.85C
基础版本

ESP32-S3-Touch-LCD-1.85C-BOX
带音箱版本 (电池选配)

应用场景

出色的显示性能

262K 彩色，360 × 360 分辨率，可视角度广

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容触摸

轻轻触控，所见即所得，灵活操作，畅享 UI 交互，
通过 I2C 信号引出触摸功能，支持中断

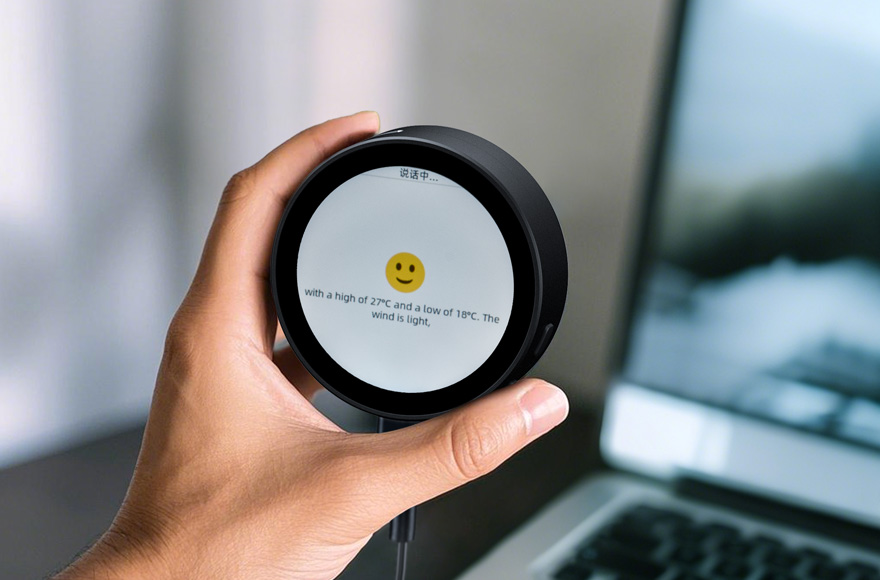

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

板载音频输入输出模块

可支持高质量音频处理，提供清晰、优质的音频输入和输出
搭载离线语音模型，可通过设置快捷指令进行设备控制

(仅带音箱版本支持音频播放)

支持 AI 语音交互

可接入在线大模型平台，解锁更多 AI 应用场景

(仅带音箱版本支持语音输出)

支持扩展多种外设

可通过 UART、I2C、GPIO 等接口接入更多扩展设备

接口介绍

基础版本

此版本不含音箱部件，其余按键和带音箱版本一致

带音箱版本

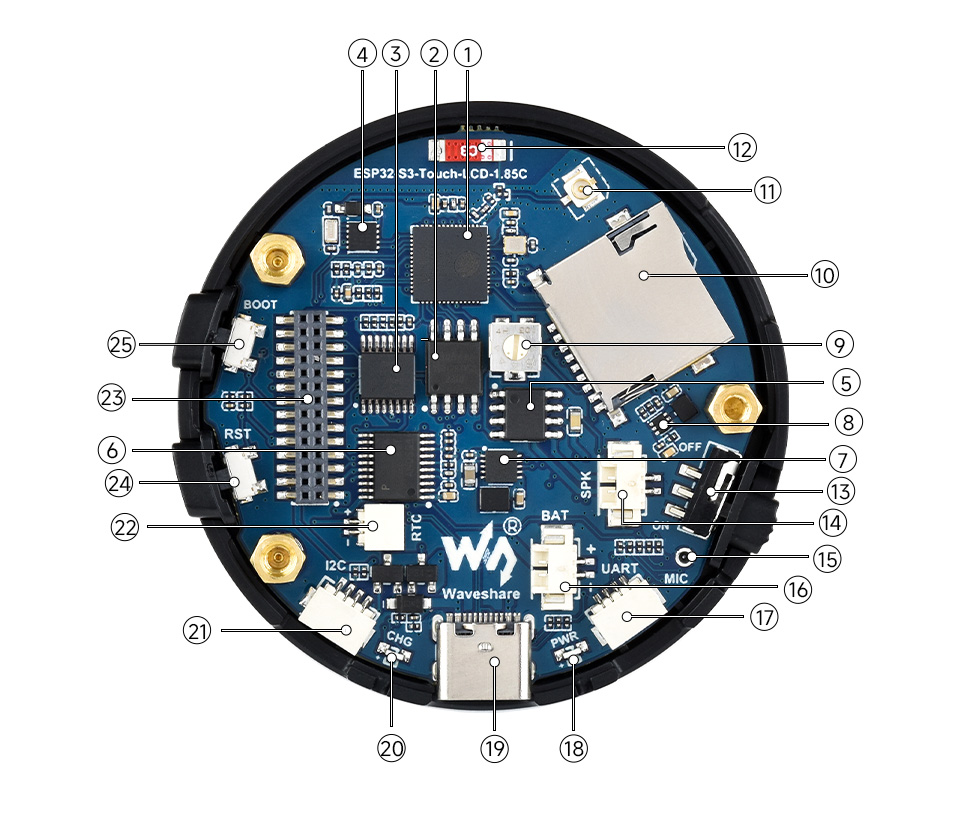

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
16MB Flash
TCA9554PWR
GPIO 扩展芯片
RTC 时钟芯片
PCF85063 RTC 时钟
功放芯片
PCM5101
音频解码芯片
电池充电管理芯片
MP1605GTF-Z
电源模块，支持高达 3.3V 2A 输出
音量调节旋钮
Micro SD 卡槽
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
贴片陶瓷天线
系统电池开关

喇叭接口
配套 4Ω 5W 喇叭 (仅带音箱版本)
麦克风
系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
UART 接口
电源指示灯
USB Type-C 接口
充电指示灯
在连接系统电池时，充电为常亮，充满熄灭
(未连接系统电池时，状态不定)
I2C 接口
内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
RTC 电池接口
接入可充电的 RTC 电池
1.27mm 排座接口
预留 28PIN 排座接口，引出 GPIO 等功能引脚
RESET 按键
BOOT 按键

产品尺寸

基础版本

带音箱版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ C05300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ C05300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
