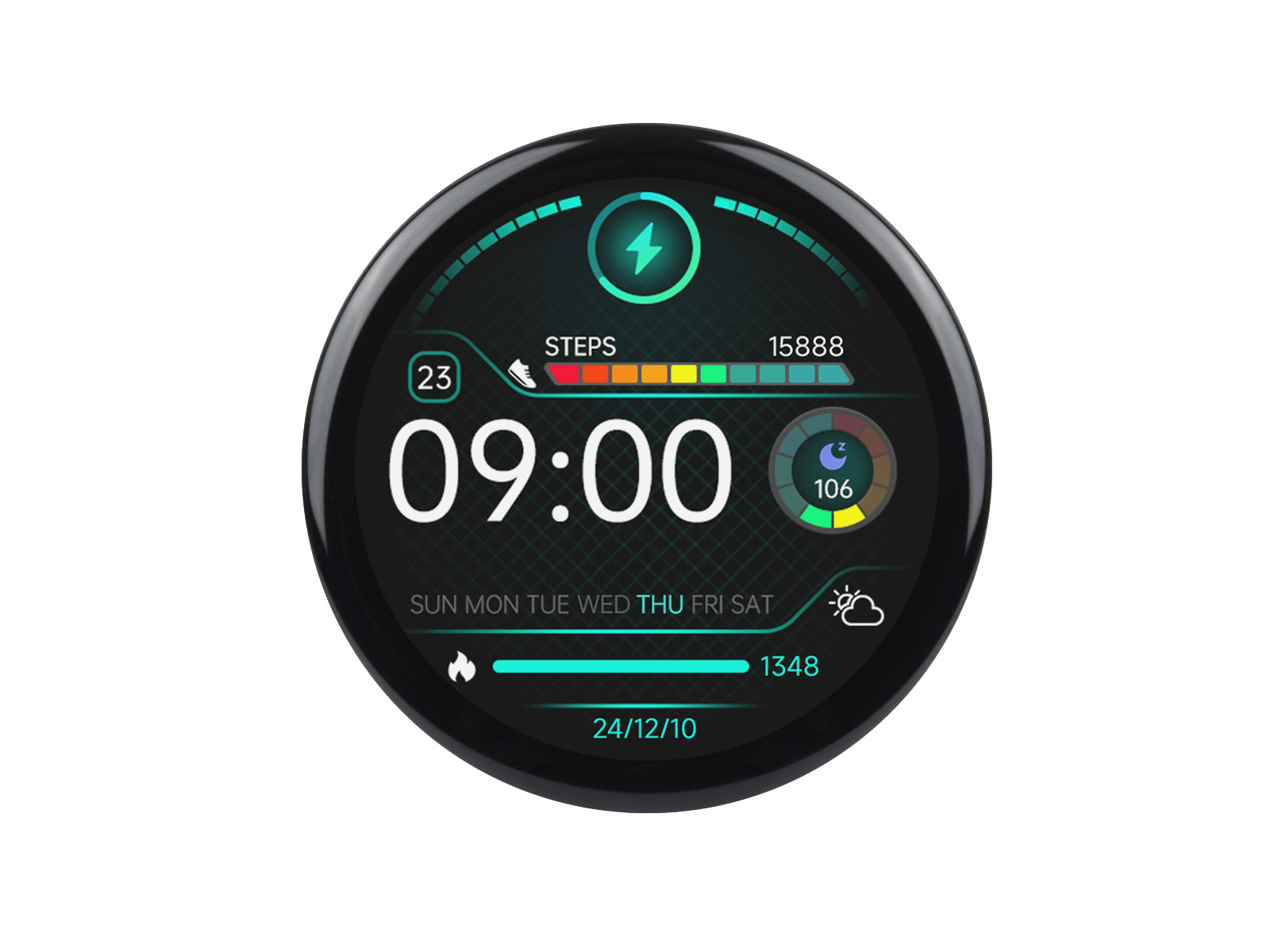

ESP32-S3R8 1.46英寸 412×412分辨率圆形触摸液晶内置陀螺仪姿态传感器带麦克风和喇叭无线WiFi/蓝牙物联网开发板

16.7M彩色，板载音频编解码芯片，内置外放喇叭和麦克风，Micro SD 卡座，Type-C 接口

价格

原价

型号

ESP32-S3-Touch-LCD-1.46

SKU

29565

品牌

Waveshare

版本选择

无盖板版本带盖板版本

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

7 英寸电容触控屏双核

7 英寸电容LCD屏双核

5 英寸电容触控屏双核

5 英寸LCD屏双核

5 英寸B型电容触控屏双核

5 英寸B型LCD屏双核

4.3 英寸电容触控屏双核

4.3 英寸LCD屏双核

4.3 英寸电容触控屏带外壳双核

4.3 英寸电容触控屏双核

4 英寸电容触控屏双核

2.8 英寸电容触摸双核

2.8 英寸双核LCD屏

2.8 英寸圆形屏触控屏开发板

2.8 英寸圆形屏LCD屏开发板

2.8英寸 LCD屏触摸双核带传感器

2.8英寸 LCD屏双核带传感器

2.1 英寸电容触摸双核带传感器

2英寸 LCD触控屏带摄像头

2英寸 LCD触控屏带摄像头接口

2英寸 LCD屏带摄像头

2英寸 LCD屏带摄像头接口

1.91英寸AMOLED屏开发板

1.91英寸AMOLED触摸屏开发板

1.85英寸电容触摸双核262K色

1.85英寸双核262k色

1.8英寸电容触摸带传感器不带电池

1.8英寸电容触摸带传感器带电池

1.69 英寸电容触摸液晶低成本双核

1.69英寸液晶低成本双核

1.47 262K色微控制器开发板带RGB

1.47英寸双核262K色带RGB

1.46英寸电容触摸带传感器

1.46英寸电容触摸带传感器带外壳

1.28英寸液晶双核带传感器

1.28英寸液晶双核带传感器金属外壳

1.43英寸电容触摸带传感器带外壳

1.43英寸电容触摸带传感器

1.28英寸电容触摸双核65K色

1.28英寸电容触摸双核65K色带外壳

极客开发板集成LCD显示屏

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

ESP32-S3
1.46 英寸圆形 LCD 屏开发板

集成 QSPI 显示接口，多种外设接口

ESP32-S3 4 英寸电容触控屏开发板，并带有特性图标如： 2.4GHz WiFi和 BLE5 模组，480×480分辨率和5点触控

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.46 英寸触控 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
内置 512 KB SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和板载 16 MB Flash
采用 Type-C 接口，提高用户便捷性和设备兼容性
板载 1.46 英寸 LCD 屏，分辨率 412 × 412，16.7M 彩色
支持 I2C 接口控制触摸，支持中断
引出 UART、I2C 以及部分 IO 接口
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态、计步等功能
板载 PCF85063 RTC 芯片，可通过外接电池实现不间断供电，确保更换主电池时 RTC 功能持续工作
板载 PWR、BOOT 两个可自定义功能的侧边按钮，可使用按钮进行自定义功能开发
板载 3.7V MX1.25 锂电池充放电接口
板载 Micro SD 卡槽，用于扩展存储和快速数据传输，具备灵活性，适用于数据记录和媒体播放，简化了电路设计
支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式
引出多个 GPIO 排针，可映射为多种功能接口，方便客户自定义开发

版本选择

以下版本均带有触控功能，盖板可以保护屏幕不易由于磕碰而损坏

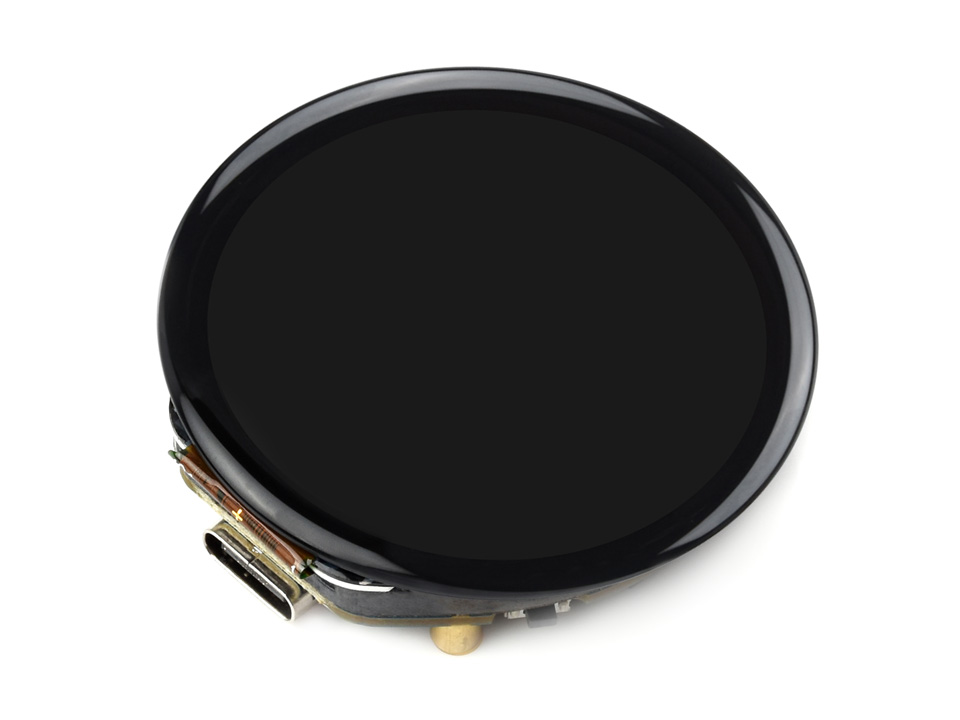

无盖板版本

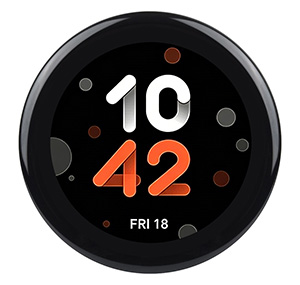

带盖板版本

应用场景

卓越的显示性能

16.7M 彩色，412 × 412 分辨率，可视角度广

三个ESP32-S3 4 英寸电容触控屏开发板并列，并展示不同视角及IPS屏幕软件

电容触摸

轻轻触控，所见即所得，灵活操作，畅享 UI 交互，
通过 I2C 信号，引出触摸功能，支持中断

手指触摸 ESP32-S3 4 英寸电容触控屏开发板的屏幕，界面显示LVGL GUI开发出来的场景

支持语音离线识别和 AI 语音交互

可接入在线大模型平台，解锁更多 AI 应用场景

板载音频输入输出模块

可支持高质量音频处理，提供清晰、优质的音频输入和输出
搭载离线语音模型，可通过设置快捷指令进行设备控制

支持扩展多种外设

可通过 UART、I2C、GPIO 等接口接入更多扩展设备

资源简介

ESP32-S3R8
双核处理器，高达 240MHz 的运行频率
QST 姿态传感器
QMI8658C（六轴陀螺加速度计）
16MB Flash
喇叭
电池充电管理芯片
MP1605GTF-Z
电源模块，支持高达 3.3V 2A 输出
麦克风
TCA9554PWR
GPIO 扩展芯片
功放芯片
PCM5101 音频解码芯片
RTC 时钟芯片
PCF85063 RTC 时钟
1.27mm 排针接口
预留 20Pin 排针，引出 GPIO 等功能引脚

Micro SD 卡座
允许连接大容量 SD 卡
IPEX 1 代座子
可通过拆焊电阻切换为使用外部天线
贴片陶瓷天线
系统电池接口
MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
电池供电控制按键
可编程用于控制电源通断，也可自定义按键功能
BOOT 按键
音量调节旋钮
充电指示灯
在连接系统电池时，充电为常亮，充满熄灭
(未连接系统电池时，状态不定)
Type-C 接口
电源指示灯
RTC 电池接口
接入可充电的 RTC 电池 (SH1.0)

产品尺寸

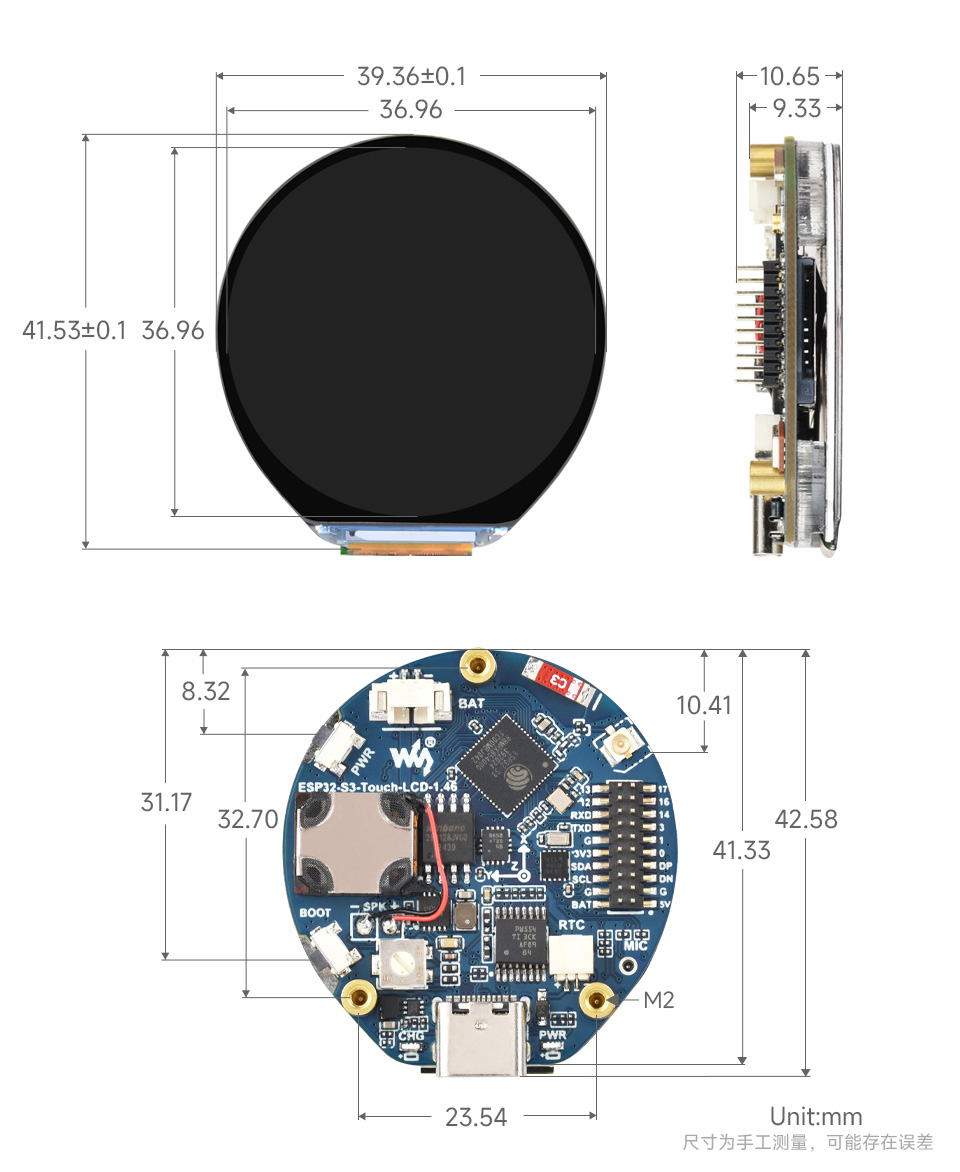

无盖板版本

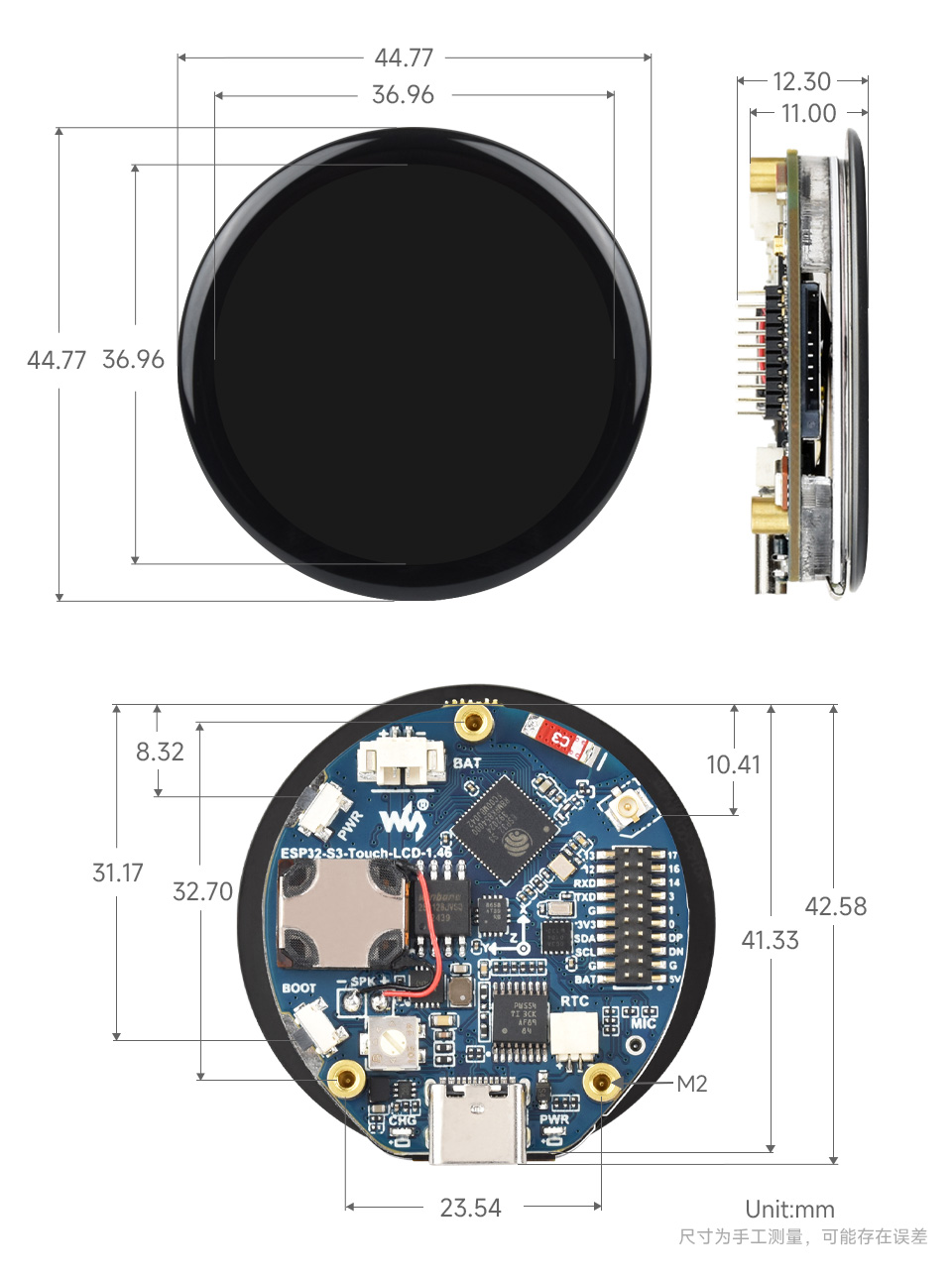

带盖板版本

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ C05300	FT3168				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
