ESP32-S3
1.69 英寸液晶屏开发板

内置 ST7789V2 显示驱动芯片,SPI 接口通信

ESP32-S3 1.69 英寸液晶开发板 ESP32-S3 1.69 英寸液晶开发板功能特性图标,包括IPS面板、1.69英寸、240x280px,262k彩色,32位LX7双核处理器,PCF85063 RTC时钟、QMI8658六轴惯性计、ST7789V2显示芯片、Type-C接口、可编程按键、2.4GHz Wi-Fi、Bluetooth 5等图标

版本选择

ESP32-S3 1.69 英寸液晶开发板

无触控版本

ESP32-S3 1.69 英寸液晶开发板带触摸

触控版本

产品特性

本产品是微雪 (Waveshare) 设计的一款搭载了 240MHz 主频双核处理器的低成本、高性能的微控制器开发板。在较小的板型下,板载 1.69 英寸 262K 彩色 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、WiFi/蓝牙天线、RTC 等外设,方便开发并嵌入应用到产品中。

主要功能特性有:

  • 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器,主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板载天线
  • 内置 512KB 的 SRAM 和 384KB ROM,叠封 8MB PSRAM 和外接 16MB Flash
  • 采用 Type-C 接口,紧跟时代潮流,无需纠结正反插
  • 板载 1.69 英寸 LCD 屏,240×280 分辨率,262K 彩色,能清晰地显示彩色图片
  • 内置 ST7789V2 驱动芯片,使用 SPI 不占用过多接口引脚资源
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪),可检测运动姿态、计步等
  • 板载 PCF85063 RTC 芯片,预留 SH1.0 电池插槽(支持充电),可方便实现 RTC 功能需求
  • 板载 RST、BOOT 和一个可自定义功能的侧边按钮,方便使用按钮进行自定义功能开发
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 引出 5 个 GPIO、I2C 和 UART 引脚,可供外接设备和调试使用,灵活配置外设功能
  • 支持灵活时钟,模块电源单独设置等精准控制,实现多场景低功耗模式

1.69 英寸小巧屏幕

搭配 262K IPS 彩色面板,240×280 分辨率
各种场景轻松应对

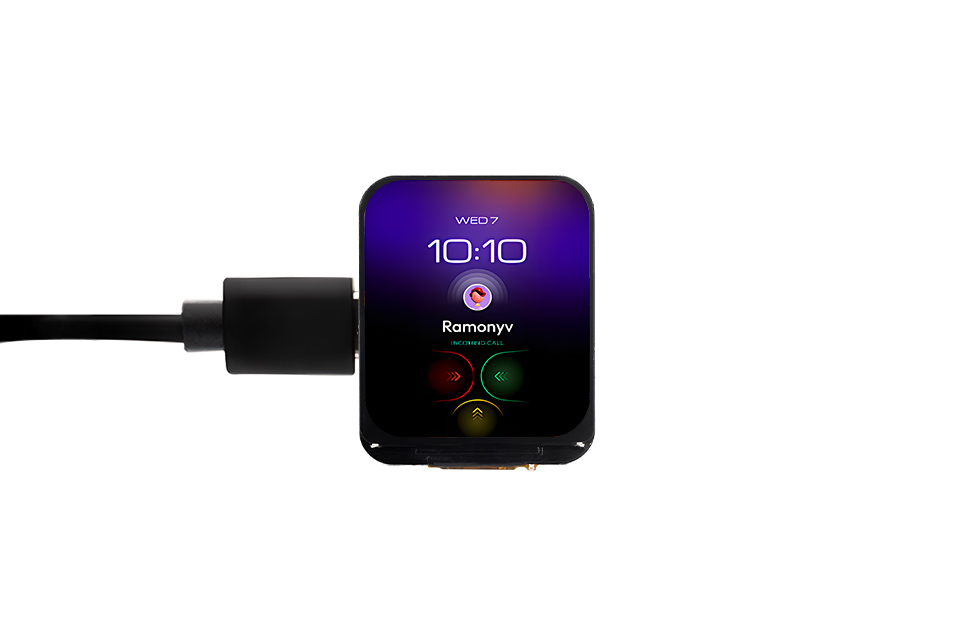

ESP32-S3 1.69 英寸液晶开发板板载 1.69 英寸小巧屏幕 LCD 屏

Wi-Fi & 蓝牙无线连接

板载天线,支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)

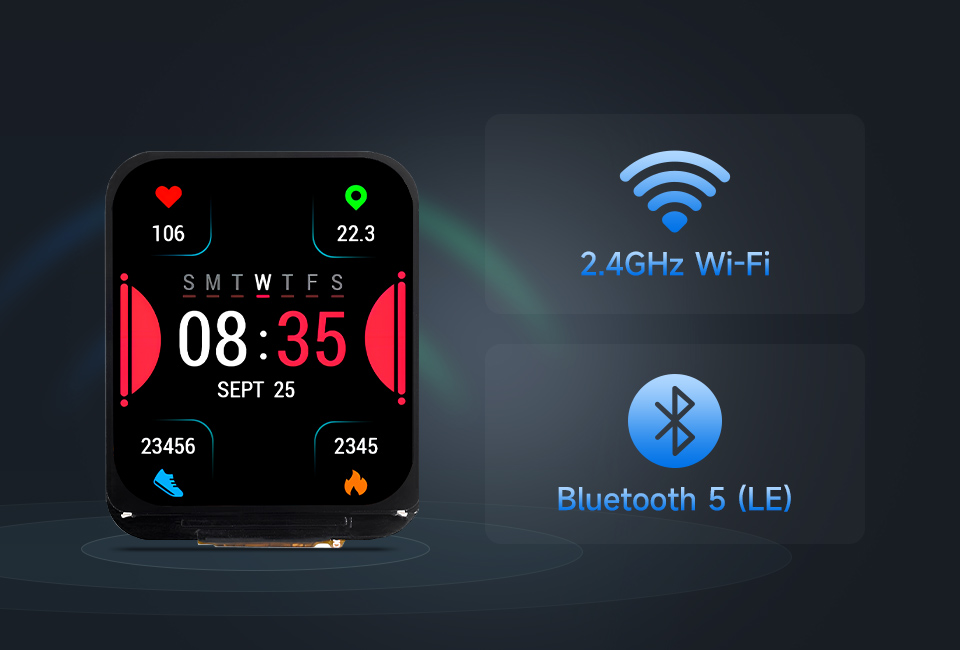

ESP32-S3 1.69 英寸液晶开发板Wi-Fi蓝牙无线连接,wifi图标和蓝牙图标

应用实例

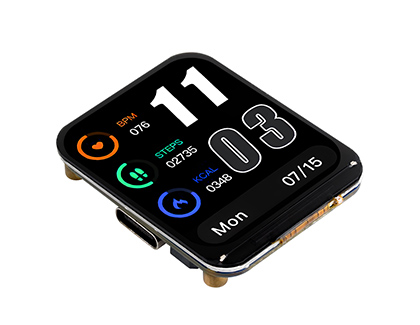

SP32-S3 1.69 英寸液晶开发板显示日期界面

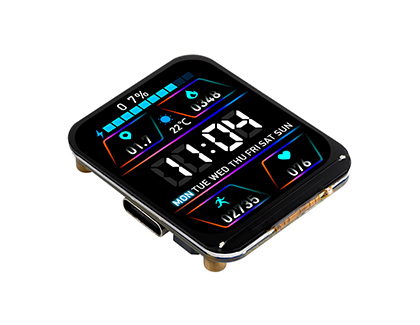

SP32-S3 1.69 英寸液晶开发板显示日间及运动相关信息界面

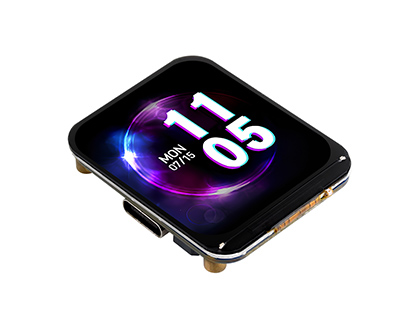

SP32-S3 1.69 英寸液晶开发板显示时间UI界面,手表类似

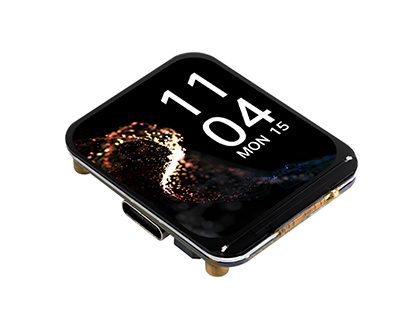

SP32-S3 1.69 英寸液晶开发板显示时间UI界面,手表类似

资源简介

ESP32-S3 1.69 英寸液晶开发板资源简介
  1. ESP32-S3R8

    WiFi 和蓝牙 SoC,240MHz 运行频率,叠封 8MB PSRAM

  2. W25Q128JVSIQ

    16MB NOR-Flash

  3. PCF85063

    RTC 时钟芯片

  4. QMI8658

    六轴惯性测量单元 (IMU),包含一个 3 轴陀螺仪和一个 3 轴加速度计

  5. ETA6098

    高效锂电池充电芯片

  6. MX1.25 锂电池接口

    MX1.25 2P 连接器,可用于接入 3.7V 锂电池,支持充放电

  7. Type-C 接口

    ESP32-S3 USB 接口,可以用于烧录程序和日志打印

  1. 蜂鸣器

    听觉外设

  2. RTC 电池接口

    接入可充电的 RTC 电池 ,(只支持可充电的 RTC 电池)

  3. 板载贴片天线

    支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)

  4. 上电功能按钮

    支持上电功能;
    支持单击、双击、多击和长按等操作

  5. BOOT 按键

  6. RST 按键

  7. 12pin接线端子

引脚定义

ESP32-S3 1.69 英寸液晶开发板引脚定义

产品尺寸

ESP32-S3 1.69 英寸液晶开发板产品尺寸

ESP32 显示屏选型表

产品型号 显示屏 板载资源 引出接口
分辨率 接口 显示 触摸 IMU RTC SD 蜂鸣器 喇叭 麦克风 电池接口 天线
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41
600 × 450 QSPI RM690B0 FT6336 - - - I2C,UART,
USB,34PIN接口
ESP32-S3-Touch-AMOLED-2.41
ESP32-S3-Touch-AMOLED-2.41-B
600 × 450 QSPI RM690B0 FT6336 - - - I2C,UART,
USB,34PIN接口
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3-Touch-AMOLED-1.91
240 × 536 QSPI RM67162 FT3168 - - - - 40PIN排针
接口
ESP32-S3-AMOLED-1.91 (无触摸)
ESP32-S3-AMOLED-1.91
240 × 536 QSPI RM67162 - - - - 40PIN排针
接口
ESP32-S3-Touch-AMOLED-1.8
ESP32-S3-Touch-AMOLED-1.8
368 × 448 QSPI SH8601 FT3168 - I2C,UART
GPIO触点
ESP32-S3-Touch-AMOLED-1.43
ESP32-S3-Touch-AMOLED-1.43
466 × 466 QSPI SH8601/
C05300
FT3168/
FT6146
- - - I2C,UART,
USB,
28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B
ESP32-S3-Touch-AMOLED-1.43-B
466 × 466 QSPI SH8601/
C05300
FT3168/
FT6146
- - - I2C,UART,
USB,
28PIN接口
LCD 屏
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-Touch-LCD-2.8
240 × 320 SPI ST7789 CST328 - - I2C,UART
SH1.0 12PIN
接口
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-LCD-2.8
240 × 320 SPI ST7789 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-LCD-2.8B
480 × 640 SPI ST7701 - - 20PIN排针
接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-2.8B
480 × 640 SPI ST7701 GT911 - - 20PIN排针
接口
ESP32-S3-LCD-2.8C
ESP32-S3-LCD-2.8C
480 × 480 RGB ST7701 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.8C
ESP32-S3-Touch-LCD-2.8C
480 × 480 RGB ST7701 GT911 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.1
ESP32-S3-Touch-LCD-2.1
480 × 480 RGB ST7701 CST820 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.1B
ESP32-S3-Touch-LCD-2.1B
480 × 480 RGB ST7701 CST820 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2
ESP32-S3-Touch-LCD-2
240 × 320 SPI ST7789T3 CST816 - - - - 28PIN排针
摄像头接口
ESP32-S3-LCD-2
ESP32-S3-LCD-2
240 × 320 SPI ST7789T3 - - - - 28PIN排针
摄像头接口
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C
360 × 360 QSPI ST77916 CST816 - - I2C,UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85C
ESP32-S3-Touch-LCD-1.85C-BOX
360 × 360 QSPI ST77916 CST816 - - I2C,UART
2×14PIN
排母接口
(1.27mm间距)
ESP32-S3-Touch-LCD-1.85
ESP32-S3-Touch-LCD-1.85
360 × 360 QSPI ST77916 CST816 - I2C,UART
GPIO触点
ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85
360 × 360 QSPI ST77916 - I2C,UART
GPIO触点
ESP32-S3-Touch-LCD-1.69
ESP32-S3-Touch-LCD-1.69
240 × 280 SPI ST7789 CST816 - - - I2C,UART
GPIO触点
ESP32-S3-LCD-1.69
ESP32-S3-LCD-1.69
240 × 280 SPI ST7789 - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.47
ESP32-S3-LCD-1.47
172 × 320 SPI ST7789 - - - - - - 18PIN排针
接口
ESP32-C6-LCD-1.47
ESP32-C6-LCD-1.47
172 × 320 SPI ST7789 - - - - - - 18PIN排针
接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46B
412 × 412 QSPI SPD2010 SPD2010 - 20PIN排针
接口
ESP32-S3-Touch-LCD-1.46B
ESP32-S3-Touch-LCD-1.46
412 × 412 QSPI SPD2010 SPD2010 - 20PIN排针
接口
ESP32-S3-Touch-LCD-1.28
ESP32-S3-Touch-LCD-1.28
240 × 240 SPI GC9A01A CST816 - - - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28
240 × 240 SPI GC9A01A - - - - - 2 × 20PIN
排母接口
(1.27mm
间距)
ESP32-C3-LCD-0.71
ESP32-C3-LCD-0.71
160 × 160 SPI GC9D01 - - - - - - 12PIN 焊盘
ESP32-S3-GEEK
ESP32-S3-GEEK
240 × 135 SPI ST7789P3 - - - - - - I2C,UART,GPIO

资料及服务

微雪资料及服务,微雪商标,微雪技术支持图标,微雪资料教程图标
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 开发板主体 × 1
  2. SH1.0 12PIN 连接线 × 1
