微雪电子

ESP32-S3液晶开发板 32位LX7双核处理器集成GC9A01显示驱动芯片 1.28寸IPS圆形屏 240×240分辨率支持WiFi/蓝牙带金属外壳

内置512KB SRAM和384KB ROM，叠封2MB PSRAM和外接16MB Flash，板载GPIO、Type-C、锂电池接口等

价格

¥0.00

型号

ESP32-S3-LCD-1.28-B

SKU

26956

品牌

Waveshare

数量

- +

加入购物车收藏商品

7天无理由退换

ESP32显示屏开发板相关产品

1.47 262K色微控制器开发板带RGB

1.28英寸液晶双核带传感器金属外壳

产品详情
产品资料
配置清单

加入购物车

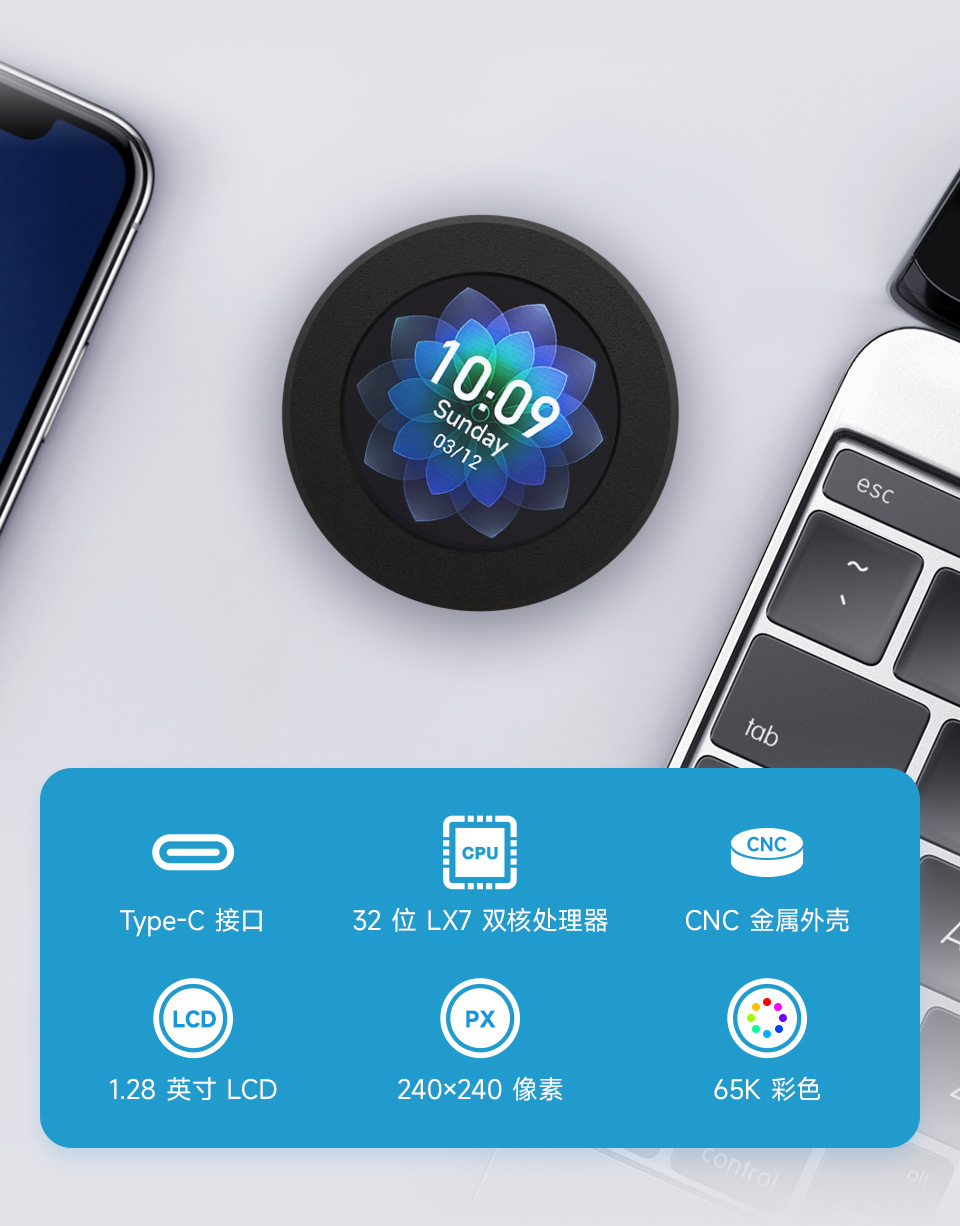

ESP32-S3 1.28 英寸液晶开发板

集成 GC9A01 显示驱动芯片，采用 CNC 金属外壳

产品特性

ESP32-S3-LCD-1.28-B 是一款微雪 (Waveshare) 设计的高性价比，性能强悍的微控制器开发板。在较小的板型下，板载 1.28 英寸 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪) 等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
采用 Type-C 接口，无需纠结正反插
板载 1.28 英寸 LCD 屏，圆形 IPS 面板，240×240 分辨率，65K 彩色
上壳采用 CNC 金属材质，背面装有亚克力磨砂底板
板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态
板载 3.7V 锂电池充放电接口和引出大部分 GPIO 排座
支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
集成 USB 串口全速控制器，GPIO 可灵活配置各种外设功能

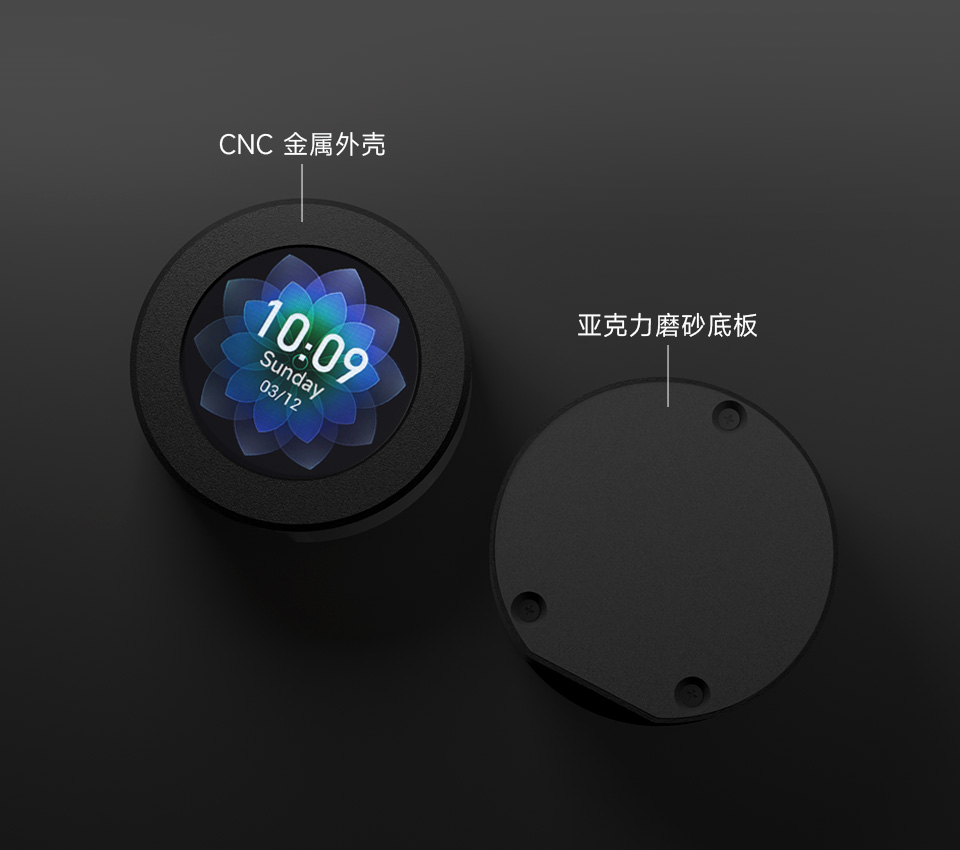

采用金属外壳

上壳采用 CNC 金属材质，背面装有亚克力磨砂底板

30 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

资源简介

ESP32-S3R2
WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM
W25Q128JVSIQ
16MB NOR-Flash
QMI8658
六轴惯性测量单元 (IMU），包含一个 3 轴陀螺仪和一个 3 轴加速计
ME6217C33M5G
800mA 输出，低压差，高抑制比
CH343P
USB 转 UART 芯片
ETA6096
高效锂电池充电芯片

1.27mm 间距排座
引出大部分 GPIO
BOOT 按键
复位时按下，进入下载模式
RESET 按键
复位按键
MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
USB Type-C 接口
USB 转串口，用于烧录程序和日志打印
2.4GHz 陶瓷天线

产品尺寸

ESP32 显示屏选型表

产品型号	显示屏				板载资源								引出接口
产品型号	分辨率	接口	显示	触摸	IMU	RTC	SD	蜂鸣器	喇叭	麦克风	电池接口	天线	引出接口
AMOLED 屏
ESP32-S3-Touch-AMOLED-2.41	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-2.41-B	600 × 450	QSPI	RM690B0	FT6336				-	-	-			I2C，UART， USB，34PIN接口
ESP32-S3-Touch-AMOLED-1.91	240 × 536	QSPI	RM67162	FT3168		-		-	-	-			40PIN排针接口
ESP32-S3-AMOLED-1.91	240 × 536	QSPI	RM67162	无		-		-	-	-			40PIN排针接口
ESP32-S3-Touch-AMOLED-1.8	368 × 448	QSPI	SH8601	FT3168				-					I2C，UART GPIO触点
ESP32-S3-Touch-AMOLED-1.43	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
ESP32-S3-Touch-AMOLED-1.43-B	466 × 466	QSPI	SH8601/ CO5300	FT3168/ FT6146				-	-	-			I2C，UART， USB， 28PIN接口
LCD 屏
ESP32-S3-Touch-LCD-3.5	320 × 480	SPI	ST7796	FT6336				-					32PIN接口摄像头接口
ESP32-S3-Touch-LCD-2.8	240 × 320	SPI	ST7789	CST328				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8	240 × 320	SPI	ST7789	无				-		-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-LCD-2.8B	480 × 640	SPI	ST7701	无					-	-			20PIN排针接口
ESP32-S3-Touch-LCD-2.8B	480 × 640	SPI	ST7701	GT911					-	-			20PIN排针接口
ESP32-S3-LCD-2.8C	480 × 480	RGB	ST7701	无					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.8C	480 × 480	RGB	ST7701	GT911					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2.1B	480 × 480	RGB	ST7701	CST820					-	-			I2C，UART SH1.0 12PIN 接口
ESP32-S3-Touch-LCD-2	240 × 320	SPI	ST7789T3	CST816		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-LCD-2	240 × 320	SPI	ST7789T3	无		-		-	-	-			28PIN排针摄像头接口
ESP32-S3-Touch-LCD-1.85C	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85C-BOX	360 × 360	QSPI	ST77916	CST816	-			-					I2C，UART 2×14PIN 排母接口 (1.27mm间距)
ESP32-S3-Touch-LCD-1.85	360 × 360	QSPI	ST77916	CST816				-					I2C，UART GPIO触点
ESP32-S3-LCD-1.85	360 × 360	QSPI	ST77916	无				-					I2C，UART GPIO触点
ESP32-S3-Touch-LCD-1.69	240 × 280	SPI	ST7789	CST816			-		-	-			I2C，UART GPIO触点
ESP32-S3-LCD-1.69	240 × 280	SPI	ST7789	无			-		-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-C6-LCD-1.47	172 × 320	SPI	ST7789	无	-	-		-	-	-	-		18PIN排针接口
ESP32-S3-Touch-LCD-1.46B	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-Touch-LCD-1.46	412 × 412	QSPI	SPD2010	SPD2010				-					20PIN排针接口
ESP32-S3-LCD-1.3	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-B	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-LCD-1.3-C	240 × 240	SPI	ST7789	-		-		-	-	-			2.54mm 13PIN排针接口
ESP32-S3-Touch-LCD-1.28	240 × 240	SPI	GC9A01A	CST816		-	-	-	-	-			SH1.0 12PIN 接口
ESP32-S3-LCD-1.28	240 × 240	SPI	GC9A01A	无		-	-	-	-	-			2 × 20PIN 排母接口 (1.27mm 间距)
ESP32-C3-LCD-0.71	160 × 160	SPI	GC9D01	无	-	-	-	-	-	-			12PIN 焊盘
ESP32-S3-GEEK	240 × 135	SPI	ST7789P3	无	-	-		-	-	-	-		I2C，UART，GPIO
